Нокиа 6700 ремонт клавиатуры

Всем привет.
Принесли сегодня Nokia 6700s не работает клавиатура. Сказали что попало шампанское. Прозвон относительно проца показал разное падение напряжения. Подумал про фильтр. Выпаял его. Прозвон до проца показал: E1-E3 743мВ, E4 607мВ, E5 589мВ, D1 577мВ, и т.д. Короче везде падение напряжения разное, в 4 точках только более менее совпадает. Кстати окислов не нашел. Плата чистая. Неужели проц? Недавно принесли Nokia 5230 там та же заморочка, но только с изображением на дисплее. Падения напряжения тоже разное. Там перекатал проц и т.д. То ли процы дохнут как мухи, то ли у меня руки «кривые». Может что-нибудь подскажете?

E5 589мВ, D1 577мВ,

В чем вы измеряете напряжение?

Кстати там два фильтра по клавиатуре,поставьте перемычки пока.

Надо измерять сопротивление ,а не напряжение!

В чем вы измеряете напряжение?

Кстати там два фильтра по клавиатуре,поставьте перемычки пока.

Надо измерять сопротивление ,а не напряжение!

Напряжение измеряю мультиметром в режиме прозвонки диодов. Раньше тоже так думал, но самом деле там напряжение. Работаю без микроскопа, перемычки не смогу поставить. Стекло у него рабочее я его снял и прозвонил по 205 Ом.

Читайте также: Ремонт дорог до луги

Есть конечно напряжение ,никто не спорит,но вам ведь нужно измерить сопротивление шин!
В чем измеряете напряжение,еще разок напишите,если не трудно?

Микроскоп обязателен при таких работах,без него никак,как быть уверенным что фильтр установлен правильно без косяков,да перемычки надежнее,хотя бы на время чтобы проверить цепи.

Источник

Инструкции по ремонту телефонов, ноутбуков, плееров

понедельник, 18 июня 2012 г.

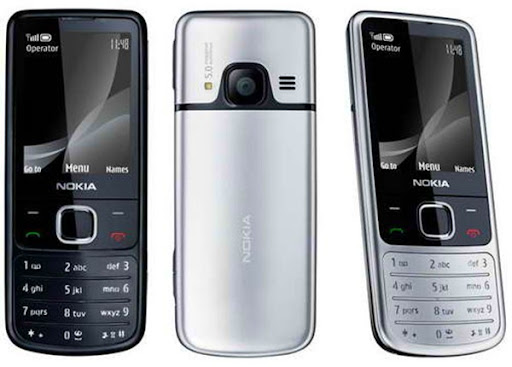

Как разобрать телефон Nokia 6700 classic + Видео

Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.

Инструменты

1) Отвертка Torx 4
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
4) Защитная пленка

1) Снять заднюю крышку и вытащить аккумулятор

2) Вынимаем карту памяти

3) Освободите 4 защелки на задней части корпуса телефона с помощью пластикового инструмента. Сначала с одной стороны

4) Теперь, сверху

5) Расположение защелок показано на рисунке ниже

6) Задней часть корпуса телефона снята

7) Откручиваем 4 винта размер 4

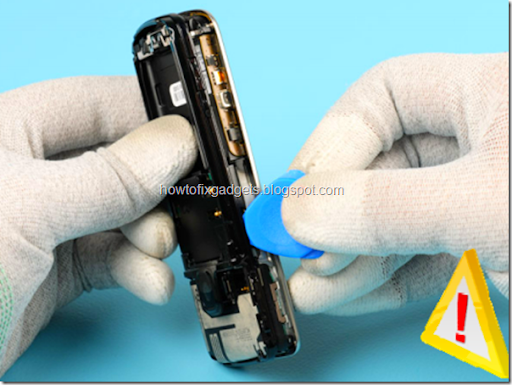

8) Используя пластиковый инструмент освободите защелки по периметру корпуса телефона, Лучше начать с угла корпуса

9) Теперь с другой стороны

11) Используя стоматологический инструмент, освободите защелки с одной стороны

12) Далее с другой стороны

13) Теперь, переднюю панель можно снять

14) Снимите джойстик телефона если его необходимо заменить

15) Снимаем клавиатуру телефона

16) Используя стоматологический инструмент, снимите металлическую подложку под клавиатурой

17) Металлическая подложка снята

18) Желательно использовать защитную пленку для защиты дисплея телефона от пыли

19) Чтобы снять антенну телефона освободите защелки сначала слева

20) Теперь справа

21) Антенна снята

22) Подденьте экран телефона в верху справа с помощью стоматологического инструмента

23) Должно получиться так

24) Теперь отсоедините шлейф дисплея

25) Дисплей телефона снят

26) Отсоедините шлейф клавиатуры

27) Снимите заднюю камеру телефона если ее необходимо заменить

28) Открутите 4 винта

29) Снимите металлическую накладку вместе с материнской платой

30) Металлическая накладка вместе с материнской платой снята

31) Теперь отсоедините шлейф камеры на материнской плате

32) Снимаем плату камеры телефона

33) Чтобы снять подложку клавиатуры для начала нужно снять металлический фиксатор на usb

34) Металлический фиксатор снят

35) Теперь можно снять подложек клавиатуры, для начала отклеиваем ее сбоку

36) А потом снизу, основную часть подложки

37) Подложка клавиатуры телефона снята

38) Если нужно заменить разъем зарядки его можно достать с помощью штекера зарядного устройства

Разборка телефона завершена.

Это перевод официального руководства от Нокии по разборке Nokia 6700 classic.

Видео по разборке телефона

Источник
