1.3.4. Инструментарий для диагностики и ремонта

1.3.4. Инструментарий для диагностики и ремонта

Замечательным инструментом при ремонте и диагностике СВЧ-печи, в частности при диагностике магнетронов, являются токовые клещи, например ECT-650 «Escort». Они позволяют измерить ток, потребляемый печью, ток высоковольтной обмотки трансформатора.

Номинальный ток, потребляемый печью, 4,5–6 А, ток высоковольтной обмотки трансформатора 0,3–0,5 А.

Большие отклонения от указанных значений (особенно в сторону увеличения отдельных параметров) говорят о локальной неисправности магнетрона.

Вместе с тем занижение всех параметров может объясняться плохими контактами, начиная от сетевой розетки и заканчивая коммутационными элементами (реле, электрические выключатели, контакты).

Для того чтобы удостовериться в исправности магнетрона и достаточном уровне СВЧ-излучения внутри корпуса печи, его проверяют детектором.

Детекторы СВЧ-излучения

Выше на рис. 1.8 уже был представлен промышленный детектор СВЧ-излучения, который можно приобрести в магазинах электротоваров.

Расскажем о нем подробнее. Это устройство фиксирует не только СВЧ-импульсы, которые можно проверить, поднеся прибор непосредственно во время работы печи к ее стенкам. Оно также окажется полезным для поиска «жучков», работающих на сверхвысокой частоте, поиска сотовых телефонов и проверки их работы. Стоит такой промышленный тестер менее 1000 руб.

Питается прибор от батареи типа 6F22 с напряжением 9 В. Ток потребления устройства в режиме ожидания – единицы мкА, поэтому элемент питания служит долго. В верхней части корпуса размещен индикаторный светодиод. Он загорится, когда в области детектора (показан на корпусе стрелочкой) будет присутствовать СВЧ-излучение.

Устройство не измеряет мощность излучения, но фиксирует его наличие.

С помощью данного детектора можно проверять не только рабочие камеры микроволновых печей и наличие вне их корпуса вредоносного излучения, но и (как было отмечено выше) наличие излучения сотовых телефонов. Сделать это несложно.

Надо поднести детектор к источнику излучения, к примеру к корпусу сотового телефона, на расстояние 2-10 см.

При активности сотового телефона: при входящем и исходящем вызове, несанкционированном «общении» сотового телефона с базовой станцией, при регистрации сотового телефона в сети (например, при включении сотового телефона) и в других случаях индикатор детектора покажет наличие СВЧ-излучения.

Внимание, важно!

Этот наглядный урок не мешало бы использовать на уроках физики в школах, для того чтобы люди понимали, насколько вредно или полезно постоянно носить сотовый телефон близко к собственному телу (на груди, на поясе, в кармане, особенно нагрудном). Результаты вредоносного СВЧ-излучения (особенно при постоянном воздействии) лучше прокомментируют ученые и медицинские работники. От себя добавлю лишь то, что СВЧ-излучение подобно атому, который бывает как мирным, так и агрессивным (в зависимости от различных причин), что надо четко понимать, даже эксплуатируя как будто бы безобидный сотовый телефон или микроволновую печь.

В качестве детектора излучения СВЧ можно применить и другой промышленный прибор, предназначенный для автомобилистов, который называется «индикатор искры». В продаже имеются такие устройства, одно из которых представлено на рис. 1.12.

Рис. 1.12. Внешний вид детектора СВЧ-излучения – индикатора искры

Прибор предназначен для проверки высоковольтных цепей зажигания автомобилей. Внутри корпуса установлен датчик (такая же петля, как на схеме рис. 1.5, только в миниатюре), реагирующий, как показала практика, не только на высокое импульсное напряжение в зажигании автомобиля, но и на СВЧ-излучения микроволновой печи и сотового телефона.

Индикатором СВЧ-излучения также служит светодиод красного свечения, установленный у стрелки «высокое напряжение».

На выносных проводах индикатор питается от любого источника питания с постоянным напряжением 8-15 В, в том числе от батареи типа «Крона» или автомобильного аккумулятора.

Особенность устройства – в том, что оно имеет регулировку чувствительности (ручка регулировки вынесена на верхнюю часть корпуса). Стоит такой прибор в пределах 300 руб. Имея его, уже можно не заботиться о других детекторах СВЧ-излучения.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Читайте также

Средства обслуживания и ремонта

Средства обслуживания и ремонта Из-за сравнительно малой полезной нагрузки на шасси ГАЗ-66 с типовыми кузовами К-66 монтировалось лишь облегченное оборудование для обслуживания и текущего ремонта различных устройств и систем в полевых условиях, а также лабораторное

Инструментарий слесаря

Инструментарий слесаря Знакомство со слесарными работами логично начинать с того, без чего не обойтись ни профессиональному слесарю, ни слесарю-самоучке, – со слесарных инструментов. Для удобства разделим весь слесарный инструмент на группы: измерительный,

4.5. Организация и проведение ремонта

4.5. Организация и проведение ремонта Подготовка и сдача оборудования в ремонт4.5.1. Основанием для остановки оборудования на ремонт служит месячный (годовой)1 график ремонта.4.5.2. На подготовку и остановку на ремонт сложного оборудования (комплексов, установок, линий и т. д.),

4.7. Финансирование ремонта оборудования

4.7. Финансирование ремонта оборудования Основные принципы финансирования ремонта4.7.1. Порядок финансирования ремонта оборудования определен ПБУ (Приказ Минфина РФ № 264н от 30.03.2001 г.) и уточнен в Налоговом кодексе РФ (Федеральный закон № 57-ФЗ от 24.07.2002 г.), ч. II,ст. 324.4.7.2.

Система диагностики, применяемая в автомобилях фирмы «Isuzu»

Система диагностики, применяемая в автомобилях фирмы «Isuzu» Система диагностики автомобилей фирмы «Isuzu», очень похожа на систему «Toyota». В зависимости от модели автомобиля надо добраться до блока EFI и найти два провода, свободно висящие от этого блока, разъемы которых

Система диагностики, применяемая в автомобилях фирмы «Mitsubishi»

Система диагностики, применяемая в автомобилях фирмы «Mitsubishi» Прочесть коды неисправностей автомобилей фирмы «Mitsubishi» можно с помощью специального диагностического оборудования или используя вольтметр. В салоне автомобиля под панелью рядом с предохранителями есть

Система диагностики, применяемая в автомобилях фирмы «Subaru»

Система диагностики, применяемая в автомобилях фирмы «Subaru» Для диагностики автомобилей «Subaru» используются три типа кодов. Тип 08а – для диагностики двигателя, автоматической коробки передач и системы управления подушками безопасности. Тип 08b используется для

Система диагностики, применяемая в автомобилях фирмы «Mazda»

Система диагностики, применяемая в автомобилях фирмы «Mazda» Для самодиагностики двигателей фирмы «Mazda» надо в диагностическом разъеме проволочной перемычкой перемкнуть выводы TEN и GND (корпус). Этот разъем обычно находится в моторном отсеке возле аккумулятора или возле

4.6. Финансирование ремонта оборудования

4.6. Финансирование ремонта оборудования Основные принципы финансирования ремонта4.6.1. Порядок финансирования ремонта оборудования определен ПБУ (Приказ Минфина РФ № 264н от 30.03.2001 г.) и уточнен в Налоговом кодексе РФ (Федеральный закон № 57-ФЗ от 24.07.2002 г.), ч. II, ст. 324.4.6.2.

10.4. Нормативы периодичности, продолжительности и трудоемкости ремонта

10.4. Нормативы периодичности, продолжительности и трудоемкости ремонта Периодичность ремонта установлена для электрических машин, работающих в нормальных условиях эксплуатации. Нормативы периодичности, продолжительности и трудоемкости ремонта электрических машин

Виды ремонта

Виды ремонта В результате работы автомобиля, детали и узлы постепенно изнашиваются, в результате чего меняются их технические характеристики: увеличиваются зазоры между сопряженными деталями, повышается расход эксплуатационных материалом (топлива, масла, воды и

7.2. ПЛАНИРОВАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА МАШИН

7.2. ПЛАНИРОВАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА МАШИН Планирование технического обслуживания проводится с целью определения числа и видов технического обслуживания, установления сроков работ, определения трудоемкости и потребности в рабочей силе, рационального

Источник

Ремонт микроволновки своими руками

Современное оборудование в виде микроволновых печей за считанные секунды не только подогревает пищу, но и позволяет ее приготавливать. СВЧ печь проста в использовании и безопасна для маленьких детей. При правильной эксплуатации микроволновка служит достаточно долго и исправно, но при ненадлежащем уходе быстро выходит из строя. В статье рассказано все об устройстве СВЧ печи и о том, как быстро ее починить в случае возникшей поломки.

Особенности устройства микроволновых печей: какие моменты следует знать при покупке, чтобы избежать опасности при их использовании в последующем – 5 обязательных для усвоения факторов

Основной закон, который все обладатели электроприборов должны знать – это пресловутое «не навреди!». Именно поэтому, знания принципов работы микроволновой печи и рисков ее повреждения являются обязательными. Это, к тому же, поможет избежать травматизации в процессе эксплуатации.

Самым распространенным для разбора оборудования фактом становится тот момент, когда микроволновка не включается. Самые основные конструктивные элементы, находящиеся в составе СВЧ печи, следующие:

• Защелки на двери. Исправность их влияет не только на плотную фиксацию дверцы, но гарантирует полноценную работу системы блокировки. Без них микроволновка бесперебойно работала бы и в открытом режиме, то есть с распахнутой дверцей.
• Поддон. Внутренний круг позволяет поставленной на него посуде равномерно прогревать пищу за счет кручения. Подогрев происходит по всему объему пищи. Исключается пригорание.
• Сепаратор. Без этого элемента поддон не смог бы совершать плавные вращательные движения. От его исправности зависит качество еды, приготовленной в СВЧ печи.
• Привод. Соединяет рабочие элементы и вращает сам сепаратор. Как видим, и без этой детали не обойтись, поэтому ее неисправность может привести к полной поломке микроволновки.
• Подсветка. Лампа внутри корпуса помогает оценить степень готовности пищи при включенной печи.
• Принудительная вентиляция. Нужна для контроля температуры внутри оборудования. Без нее возможен быстрый перегрев конструкции и выход ее из строя.
• Магнетрон. Важнейший и главный конструктивный элемент, от которого зависит работа печи в целом. Без него невозможно полноценно подогреть пищу. Это своеобразный генератор СВЧ излучения.
• Волновод. Является главным элементом, от которого зависит перемещение электромагнитных волн от печи к камере микроволновки. Выглядит он как полая металлическая трубка с прямоугольным сечением.
• Высоковольтный диод и конденсатор. Дополнительные элементы, без которых нормальное функционирование печи не представляется возможным. Их целостность и исправность проверяются одновременно с основными элементами конструкции.

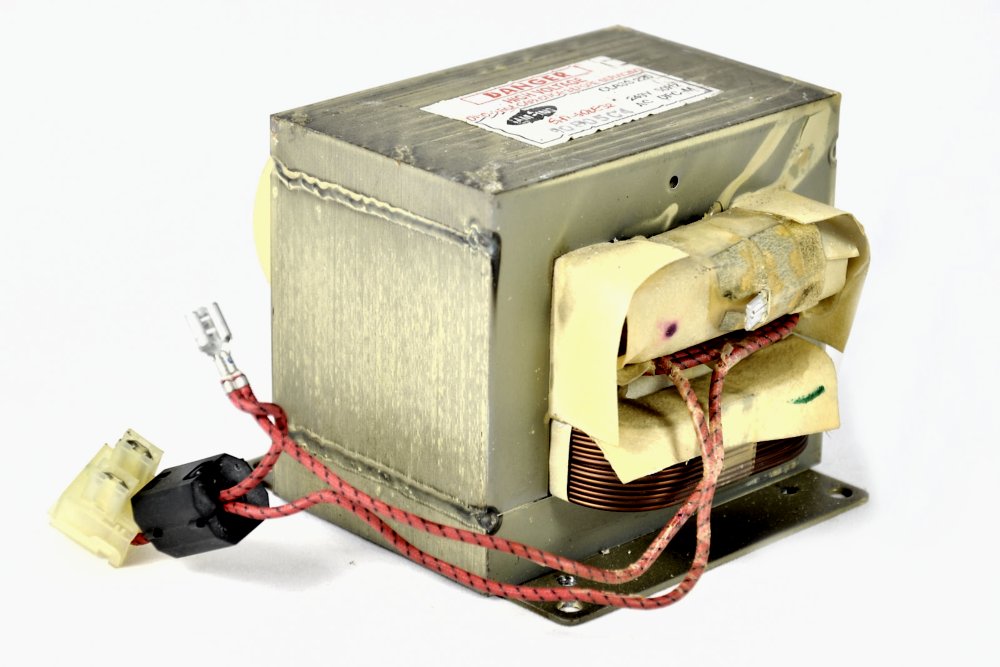

• Трансформатор. Стоит главенствующей деталью над цепью питания волновода, а также контролирует схему управления.
• Блок управления. Без него не сможет исправно функционировать микроволновка.

Наглядная схема микроволновки представлена на рисунке ниже

Рассмотрим 5 основных угроз, которые следует изучить и быть всегда начеку. Изложим их последовательно по степени значимости и важности.

Первая угроза. При использовании и ремонтных работах СВЧ печей самой коварной опасностью является излучение сверх высокой частоты

При разогреве пищи микроволновая печь облучает ее электромагнитными волнами, исходящими из антенны магнетрона. В дальнейшем эти волны поддаются концентрации волноводов, и через его окно поступают на поставленную в печь еду.

Конструкция СВЧ печи пользуется энергией излучения, которая охватывает все расположенные в непосредственном ее доступе предметы, в том числе и пищу, поставленную на разогрев или на приготовление. Лучи обладают следующими возможностями:

• подогревают пищу;
• кипятят воду;
• размягчают твердые вещества;
• индуцируют мощные токи в металлических предметах;
• выводят из строя элементы полупроводникового характера;
• создают кожные ожоги при непосредственной близости расположения;
• выжигают глазное яблоко при неосторожном применении;
• приносят как пользу, так и вред, в зависимости от правильности применения и ухода.

Для минимизации отрицательных моментов и снижения рисков, производители выпускают корпус из сплошной или двойной конструкции. Состоит он из металлических элементов и напоминает по конструкции клетку Фарадея. Корпус позволяет производить блокировку излучения и не допускать его проникновения за пределы рабочей камеры. Концентрация лучей сосредотачивается непосредственно в самом внутреннем корпусе, не выходя за боковую стенку, открытую дверцу, тыльную сторону, дно или верхний корпус.

Важно! В зависимости от модели и от ее производителя, излучение способно фонить в разной степени, но этот процесс неизбежен. Через имеющиеся дефекты или щели оно поступает за пределы рабочей камеры. На рынке можно приобрести специальные приборы, которые тестируют печи во время их рабочего режима. Называются они детекторами СВЧ излучения.

При возникновении даже незначительной щели между корпусом и дверцей, через нее проходят электромагнитные волны, излучаемые магнетроном. Безопасность гарантируется только при плотном прилегании дверцы к боковым панелям. Жесткий контроль такого безопасного состояния производится концевыми выключателями, которые срабатывают при неправильном положении дверцы по отношении ко всей конструкции.

Ликвидация осуществляется путем сгорания предохранителя, который встроен в сеть в 220 Вольт. Резервация происходит подключением автоматического выключателя, расположенного в квартирном щитке. Двойная защита в виде микровыключателя и корпуса, сооруженного по типу клетки Фарадея, созданы производителями с целью предотвращения нечаянного облучения пользователя электромагнитными волнами.

При проведении ремонта следует исключить неправильное положение крышки. Нельзя ее снимать с корпуса и искусственно замыкать контакты микриков дверцы. Иногда, такое испытание проводят с целью проверки правильного прохождения тока через них. Это в корне неверный подход, так как СВЧ излучение неминуемо будет поступать во внешнюю среду. В этой ситуации можно не только получить значительную дозу излучения, но и ожечь глазное яблоко или вовсе лишиться зрения.

При отсутствии в доме детектора СВЧ излучения, проверку можно провести при помощи любого мобильного устройства. Для этого его помещают во внутренний короб электроприбора и плотно закрывают дверцу. Со второго телефона звонят на этот мобильник. Если сигнал не поступает, то излучение надежно фиксируется экранирующей решеткой, а опасности его распространения за пределы внутреннего корпуса печи нет.

Вторая угроза. Риски ремонтных работ: 2 типа напряжения высокой мощности

Магнетрон представляет из себя электронную лампочку, собранную по диодной схеме. Она способна легко и беспрепятственно пропускать электрический ток только в одностороннем порядке за счет принципов работы термоэлектронной эмиссии. Питание магнетрона производится от выходных обмоток трансформатора. Тот, в свою очередь, примыкает к сети специальной управляемой схемой. Вторичные катушки, входящие в его состав, трансформируют:

• 4 Вольта, необходимых для осуществления питания цепи подогрева катода;
• 2000 Вольт, трансформирующихся на умножитель напряжения, который собирается на диоде и конденсаторе.

Цепи подогрева скрепляются приводом довольно толстого объема. Такой размер необходим для обеспечения прочности, чтобы выдерживать регулярно поступающую нагрузку до 10 Ампер. Высоковольтная катушка и подключенные к ней провода обладают диэлектрическими характеристиками высокой мощности.

Внимание! Существует опасность попадания под действие тока при выполнении ремонтных работ. Это может произойти и при снятом на схему напряжении, и при его подаче. Следует учитывать данный момент и быть крайне осторожным.

Проведение проверки выходных цепей трансформатора, находящихся под напряжением сети

При рассмотрении концов выводов выходной катушки или при изучении заземления и обкладки конденсатора можно понять, как происходит распределение высоковольтной синусоиды в два киловольта. Анод и катод магнетрона способны фиксировать 4 киловольта напряжения. Такое же значение можно обнаружить анодом высоковольтного диода и земельными потенциалами. Для работы простыми измерительными приборами такой объект не подходит. Обычный мастерской набор рассчитан на напряжение в 1 киловольт. При этом следует учитывать и класс изоляции, и мощность приборов. Нужно, чтобы они обладали аналогичными высоковольтными характеристиками.

При отключенном питании могут возникнуть определенные риски, связанные с проверкой трансформатора

Весь заряд, полученный во время работы от высоковольтного конденсата, хранится в нем. Именно поэтому, необходимо заранее его подзарядить, чтобы не было перебоев с трансформатором и с соединяющими его цепями.

Некоторые конструкции содержат схематичное сопровождение, в котором токоограничивающий резистор подключается параллельно. Он может при этом даже быть встроенным внутрь самого корпуса, который содержит конденсат. В некоторых моделях схемное решение не прилагается и приходится рассчитывать на собственные силы.

Емкость конденсатора должна содержать заряд. Для выполнения его разряда пользуются специальным приспособлением, оснащенным диэлектрической защитой высокого напряжения, а также токоограничивающим сопротивлением. На состояние обкладок может повлиять даже небольшое замыкание перемычкой с малым сопротивлением.

Четвертая угроза. Известный источник опасности – напряжение в 230 Вольт

При работе с электричеством необходимо соблюдать все правила осторожности. Любое действие, неправильно сформированное, может сказаться на безопасности жизни и здоровья. Монотонная работа по проверке или ремонту оборудования порой приводит к потере бдительности. Действия становятся монотонными, а это, в итоге, приводит к печальным последствиям.

При работе следует отключать источник питания. Сначала проверяются все элементы без включенного электричества. Делается это довольно просто, так как именно внешнее состояние конструктивных элементов уже может подсказать об определенной их неисправности. Тестирование с электросетью проводится по строгим правилам и после тщательного изучения всех правил эксплуатации подобных электроприборов.

Пятая угроза. Что нужно знать, чтобы случайно не навредить себе СВЧ оборудованием – обезопасить себя от получения удара током

При помощи карманного мультиметра можно проделать такую работу. Один щуп прицепляют на водопроводный кран смесителя, а другой подключают к микроволновке, непосредственно к ее корпусной части. В данный момент пища не должна греться, а ее электронные часы исправно показывать точное время. Шнур питания вставляется в розетку двухпроводной фазы. Она не должна иметь защитного нуля. Значение мультиметра в таком сотоянии соответствует 123 Вольтам.

Причины такого явления следует четко понимать, чтобы предотвратить случаи выхода тока из корпуса и нанесения вреда здоровью. Все современные СВЧ печи создаются на основе трехпроводной системы. Это позволяет обеспечить безопасность для использования и гарантировать долговечность эксплуатации.

Справка! От качества электроэнергии зависит работа оборудования. Различные помехи, такие как синфазные или дифференциальные сигналы, могут привести к порче печей. Связано это с тем, что помеха любого происхождения представляет собой ток какой-то частоты, движущийся непременно по замкнутой схеме. Двухпроводная сеть содержит дифференциальный сигнал, который протекает только в одностороннем порядке по нулевому или же по фазному проводнику.

Схема трехпроводного соединения вносит корректировку и дополняет возможности сети защитными цепочками от проводника. Проходят они непосредственно через синфазные помехи. При подключенном корпусе прибора синфазный сигнал уходит к приземлению, если его присоединить к защитному проводнику. Это правильная и четкая работа, нарушать которую не нужно.

При подключении микроволновки в двухпроводную схему, в ее корпусе располагается электрическая связь, имеющая контакты заземления. Производится он от вилки шнура питания. В дальнейшем происходит ее окончательный обрыв. Корпусный потенциал полностью отходит от заземляющей системы. Но, одновременно, происходит его подключение к средней точке фильтра, которая создается дополнительно.

Научный подход к производству контура заземления для его подключения к бытовым приборам достаточно трудоемок. Особенно это непосильно иногда бывает при необходимости установки в многоэтажках сталинского типа. Для преодоления этого препятствия следует придерживаться следующих правил:

• дать четкую инструкцию всем домочадцам о том, что нельзя прикасаться одновременно к микроволновке и металлическим предметам, находящимся в заземлении;
• на полу следует применять только диэлектрические покрытия, устойчивые к перепаду напряжения;
• не допускать к электроприбору маленьких членов семьи;
• применять все возможные защитные мероприятия, чтобы обеспечить постоянную бесперебойную безопасность.

Ремонт должен начинаться с подготовки: необходимые действия перед разборкой корпуса микроволновой печи

После обязательного прохождения и проведения инструктажа, касающегося техники безопасности, необходимо по пунктам пройтись по следующим моментам:

1. Подготовить место для работы, оборудовать его всеми необходимыми инструментами и средствами защиты.
2. Изучить досконально документацию, касающуюся технической части оборудования.
3. Осмотреть микроволновку на наличие внешних изъянов.

В обязательном порядке нужно иметь представление о работе кинематических узлов и правилах построения электрических связей. В качестве инструментария потребуется отвертка и специальный измерительный универсальный прибор – мультиметр. В крайних случаях нужен будет еще и паяльник. После диагностирования микроволновки уже будет ясно, какие детали для замены потребуются.

Перед ремонтом сначала тщательно изучают инструкцию к применению именно той печи, с которой проводится проверка. Надежный инструктаж поможет избежать травматизации и прочих неприятностей. К тому же, у каждого отдельного производителя имеются свои нюансы и тонкости в конструктивных элементах оборудования. Но они, как правило, не сильно разнятся друг с другом. Тем не менее, знать основы просто необходимо, чтобы обеспечить надежную и безопасную работу.

Принципы работы механической части микроволновой печи

Излучение высокочастотного порядка всегда направляется в одностороннем порядке. Так задумано производителем для максимальной защиты от его вредного воздействия. Отражение же происходит только внутри рабочей камеры, когда запускается электроэнергия. Происходит местный нагрев молекул пищевых продуктов, помещенных внутрь прибора. Чтобы повысить возможности нагревательного процесса, СВЧ печи оснащаются специальным вращающимся столом. Он приводится в движение за счет встроенного электродвигателя, имеющего в своем составе привод.

Справочная информация! Охлаждение излучателя магнетрона производится встроенным в корпус вентилятором. Плавный ход завес дверей позволяет четко фиксировать закрытое их положение. Направление движения контролируется переключателями кольцевого значения.

Электрическая схема микроволновой печи: состав

Микроволновое оборудование может быть управляемым двумя способами:

1. Цифровыми технологиями.
2. За счет применения устройств электромеханики.

Каждый из этих вариантов предполагает наличие определенной схемы, которая наделена характерными особенностями. Ремонт лучше производить после изучения технического описания к устройству, которое непременно должно быть составлено от производителя. В ином случае разобраться с технической частью будет очень сложно.

Простейшая схема, которая будет понятна всем, представляется из следующих частей:

• Высокочастотный фильтр. Этот прибор не дает просочиться исходящим импульсам в проводку бытового значения, а также не дает сгладить возникающие помехи.
• Модуль управления. Всегда подсоединяется микропереключателями и специальными кнопками программаторного типа.
• Трансформатор. К нему подключаются обмотки. Также прикрепляются множители напряжения и цепь катода.
• Магнетрон. Этот прибор и передает волны СВЧ диапазона.

Основные моменты, на которые нужно обратить внимание при осмотре прибора

Если не включается микроволновка, то причин поломки может быть несколько. Перед тем как разобрать корпус, необходимо дать оценку следующим деталям и моментам:

• происходит ли подача напряжения на схему, расположенную внутри;
• надежность креплений и работы завес дверей, а также их замковой части;
• четкость переключения блокировочных контактов;
• исправность привода поддона стола и надежность его вращательного импульса;
• хорошая освещенность внутри корпуса;
• чистое состояние волновода и внутренних стенок камеры.

Внимание! В процессе разбора микроволновки, в том числе дверок и самого корпуса, нужно фиксировать на камеру все узлы и механические детали. Они должны быть наглядно представлены в своем исходном и в разборном состоянии. Последующая сборка с такими снимками будет завершена быстрее и качественнее.

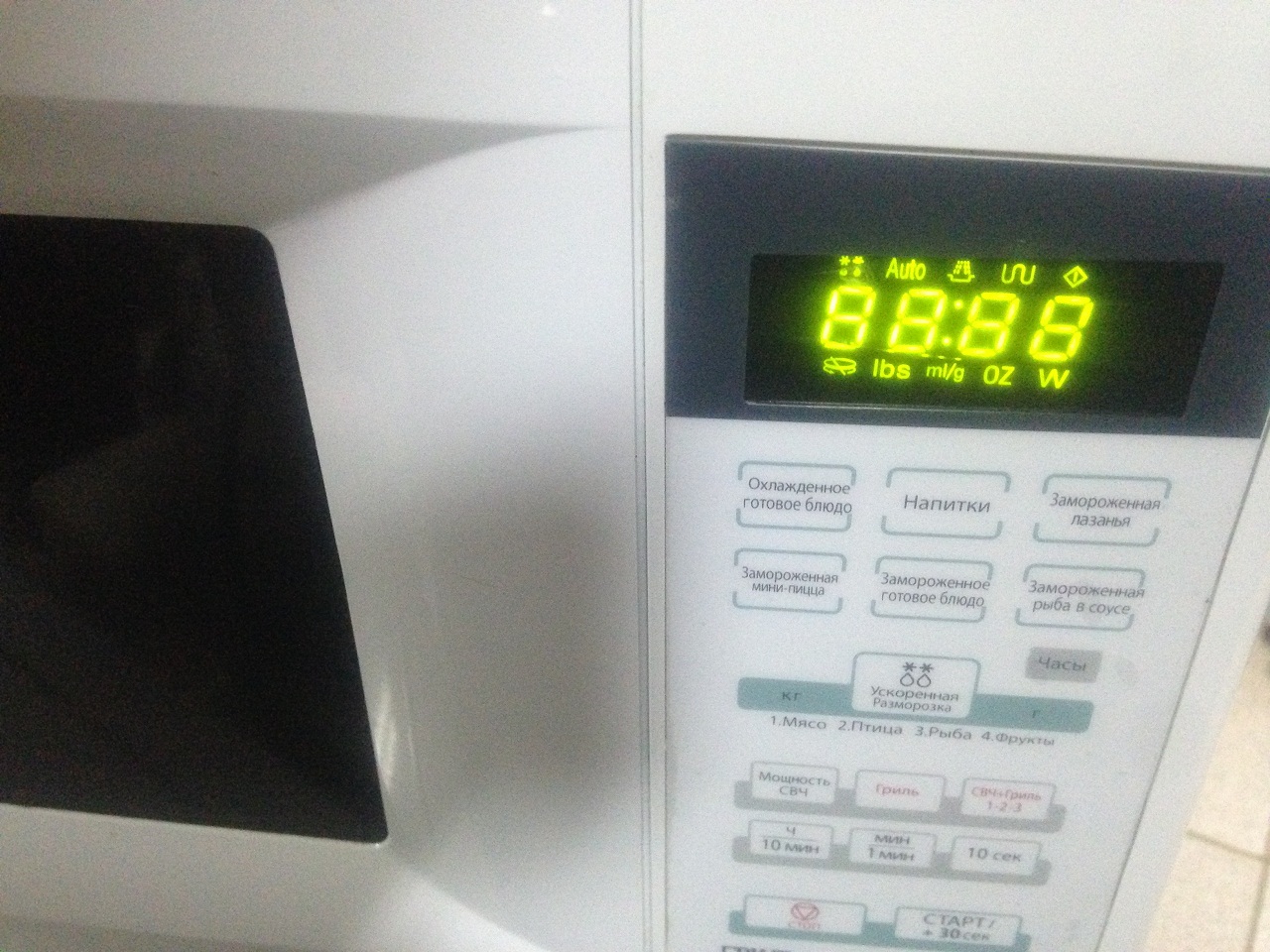

Микроволновки электронного типа снабжены плато в виде белого или прозрачного цилиндра. Его размер очень маленький, а задачи огромные. Основная цель – это защита и предохранение навесных деталей печи. Этот же цилиндр играет незаменимую роль в цепи питания электричеством. Если будет неисправен конденсатор, то и цилиндр перегорит. Это повлечет за собой замыкание резистора.

Для получения и поддержания питания, его формирующая цепь должна состоять из таких частей как трансформатор, диод и конденсатор. Через составляющие катод получает 2 Киловольта энергии. Чтобы их найти, нужно внимательно осмотреть конденсатор. Сам он выглядит как баночка. Весит около 100 грамм. К нему прикреплена диодная ножка. Еще одна ножка крепится на корпусе. Рядом можно увидеть подобного склада бочонок с высоковольтным предохранителем. Главной задачей является не допущение перегревания магнетрона.

Типовые неисправности: пути устранения

В том случае, если не работает микроволновка, нужно искать типовые неисправности. Перед тем, как приступать к разборке оборудования, нужно отключить печь от электроэнергии. Для этого из розетки выдирают шнур питания и ждут несколько минут для полного разряда конденсаторов. Исключение из этого правила существует только в том случае, если заряд снимается резистором с токоограничивающими характеристиками.

Этот момент должен соблюдаться в любых ситуациях, связанных с ремонтом оборудования. К СВЧ печам стоит подходить крайне осторожно, чтобы не навредить себе и не нарушить конструктивные особенности самого оборудования. Неисправности могут находиться в любом отсеке печи, но все они проверяются и устраняются при полном отсутствии электричества.

При нажатии на кнопку включения не происходит никаких действий

Для начала стоит убедиться в том, что напряжение подается на внутреннюю схему. Если оно отсутствует, то план действий следующий:

1. Проверяется работа розетки. Лучше всего это делать мультиметром, который даст безошибочное заключение. Розетка должна принимать сигнал в 220 Вольт.
2. Производится прозвон потенциалов фазы. В этом поможет тестер цепи. Одновременно можно проверить рабочий ноль и расстояние контактов вилки от земной поверхности. Возможно, в какой-то части есть обрыв.
3. При отсутствии обрыва нужно обратить внимание на входной сетевой предохранитель. Производится вызванивание. Для этого проволочка из калиброванного материала, которая содержит контактные площадки, помещается в фарфоровое или стеклянное основание.

Чтобы заменить неисправный предохранитель, нужно сделать плавку путем вставки такого же идентичного элемента. Если завысить его характеристики, то очередная поломка может привести к выгоранию всей схемы рабочей части. Еще следует учитывать такую особенность, как выгорание одновременно с предохранителем чувствительных компонентов электроники. Если и они в полном порядке, то производится восстановление корпуса. После этого следует проверить исправную работу печи путем нагрева, например, поставить стакан воды.

Предохранитель перегорает и питание отключается, если закрыть дверцу

Все детали должны быть синхронно настроены и четко вписаны в корпус. Прилегание дверей к боковой, внутренней и внешней частей должно быть идеальным. При неправильной наладке может произойти короткое замыкание. В худшем случае потом перегорит предохранитель или возникнет смог от электромагнитного излучения.

После завершения отведенного для работы времени микроволновая печь не прекращает свое действие

Внимание нужно заострить на таймере, реле формирования импульсов и групповых контактах модуля управления. Импульсы проверяют следующими способами:

• Контакты прозваниваются мультиметром с целью определения их состояния. Залипания не должно происходить.
• Вне схемы снимаются электрические характеристики. Для этого на обмотку сигнала управления подают сигнал. Этот метод предполагает сборку схемы для проведения испытания. Могут применяться различные источники питания и любые измерительные приборы.

Нерабочий таймер

Здесь единственное решение – это проверка работы блока двигателя таймера, а также оценка контакта его внутренней части. Микропроцессорные СВЧ печи разбираются при неисправной работе в первую очередь в блоке управления. Там и выявляются все неполадки.

Занижения температуры нагрева при помещении в печь продуктов питания

Неисправность всегда исходит из занижения мощности излучения. Причин такого явления выявляют три:

1. Скопление грязи на окне волновода, которое располагается на кулинарной камере.
2. Понижение мощности сигналов при входящих нагрузках от высоковольтного трансформатора.
3. Неисправность работы алгоритмов в модуле управления.

Загрязнение камеры

Проверить чистоту слюдяного волокна вполне можно и на глаз. Не должно присутствовать скопление остатков пищи. Имеющиеся частицы могут не давать проходить излучению равномерно по всей площади рабочей поверхности. Их нужно хорошо отмыть щадящими чистящими средствами, стараясь не повредить поверхность.

Сниженное напряжение в помещении, связанное с понижением его во всем доме

Такая ситуация чаще всего встречается в отдаленных сельских территориях, до куда не проходит качественная сеть электроснабжения. Поставщики энергии могут обеспечить в лучшем случае напряжение в 200 Вольт. При помощи мультиметра можно оценить напряжение в розетке. При заниженных показателях необходимо заняться их повышением.

Важно! Если ситуацию не исправить и не повысить электроснабжение, то электроприборы могут работать с перебоями, микроволновочный трансформатор будет подавать недостаточную порцию энергии для качественной и безопасной работы. Магнетрон способен полноценно и исправно функционировать только при качественной подаче электроэнергии.

Как быть, если в квартире или частном доме напряжение в норме

При достаточном электроснабжении следующим шагом необходимо проверить:

• Правильность работы высоковольтного тракта. От его исправности будет зависеть выработка входных сигналов на магнетрон, а значит, и полноценный разогрев внутренней части микроволновки.
• Исправность функционирования самого магнетрона.
• Правильность выстроенных алгоритмов блоков управления и их достоверность.

Отсутствует нагрев продуктов при включенной микроволновке

Этот признак указывает на имеющуюся неполадку схемы управления магнетроном. Виною может стать сбой в системе работы внутренней конструкции. Неисправность можно также будет обнаружить еще и в цепях подвода напряжения, которая невооруженным взглядом не поддается оценке. Может быть нарушена схема поставки энергии в высоковольтном тракте.

Шаг 1. Необходимо замерить напряжение на входной обмотке

Следует позаботиться о собственной безопасности и отключить с клемм трансформатора все проходящие по ним проводки. Таким образом, прекращается автоматическая подача электропитания на высоковольтный тракт.

Безопасные замеры напряжения производятся непосредственно перед работой с мультиметром. Этот аппарат следует перевести в режим вольтметра, где можно будет спокойно работать с переменным током, а далее измеряем необходимое значение уже в Вольтах.

Справка! При нулевом показании можно делать вывод о дефектах со стороны контактов блокировки. Проблема может крыться также в устройствах, транслирующих импульсы. При помощи замеров в нужной последовательности, начиная от фильтра входного, заканчивая обмоткой, достигается проверка всех коммутационных точек.

Шаг 2. Проверяются все элементы, которые составляют высоковольтный тракт

Этот процесс достаточно трудоемок, так как в высоковольтный тракт входит множество разных компонентов электрической направленности. Каждый из них нужно детально обследовать на работоспособность и исправность действий. При этом осуществляют проверку последовательно, от одного элемента к другому.

Силовой трансформатор

При подаче напряжения на входную обмотку оно транслируется и на выходных обмотках. Такое положение вещей говорит об исправности работы трансформатора. В данном эксперименте нужно быть крайне внимательным. Дело в том, что 2 кВ представляет угрозу для жизни. 4 Вольта вполне подойдут для замеров в подогретом состоянии.

Величина коэффициента трансформации может показать неполадки в работе трансформатора. При 220 В высоковольтная обмотка выдаст 2000 на выходе. Если все обмотки отключить от питания, то действие будет осуществляться на холостом ходу. Подача на высоковольтный выход приведет к тому, что первичная обмотка трансформатора в исправности составит 24,2 Вольта.

Заменять трансформатор на новый или проводить его ремонт следует при обрыве обмоток, межвитковом или междуфазном их замыкании. Здесь обязательно нужно выполнить соответствующий расчет.

Предохранитель высоковольтной стороны

Найти его можно со стороны нахождения трансформатора. Он находится в прочном кожухе с диэлектрическими характеристиками. Обязательно нужно его извлечь и вызвонить мультиметром. Это можно сделать в одном из двух режимов: прозвоном или замером сопротивления. Перегоревший модуль заменяется методом плавки и вставкой соответствующего по параметрам номинала.

Конденсатор умножителя напряжения

Обязательно перед началом работ нужно снять заряд, который присутствует на обкладках. Если этого не сделать, то можно обжечься током. Конденсаторная емкость легко и просто измеряется тем же мультиметром. Показания должны целиком и полностью соответствовать заводским. Заранее можно также учесть конструкционные особенности деталей. На точность показаний влияет корпусное содержание микроволновки. Например, в нем может присутствовать также и резистор с токоограничивающими свойствами.

Проверка высоковольтного диода

Мультиметр в данном случае помочь не в силах, так как состоит из составных диодов, расположенных в последовательной цепочке. Падение напряжения на них слишком большое и не сравниться с опорным сигналом. Сейчас выпускаются дорогие супероснащенные мультиметры с возможностью выдачи достоверного результата, то есть позволяют измерять большие цепочки, но стоят они баснословных денег.

Мультиметр переводится в режим вольтметра с постоянным током. Затем его подключают к источнику напряжения через диод. Достаточно 9 – 12 Вольт. Путем подключения плюса батарейки на анод от исправного диода произойдет переход потенциала от источника к мультиметрку. Величина выдастся меньшая, так спадет напряжение в части полупроводниковых переходов.

Обратная полярность дает возможность диоду заблокировать передвижение отрицательного потенциала. Мультиметр в режиме вольтметра будет выдавать нулевое значение. При пробитом диоде обрывается цепь. При закороченном происходит его работа в качестве перемычки. Устройство микроволновки таково, что высоковольтный диод может исправно функционировать только с рабочими деталями. Именно поэтому, его проверку проводят наравне с остальными конструктивными элементами.

Проверка исправности магнетрона

Достоверная оценка работы магнетрона достигается под нагрузкой схемы высоковольтного плана. В домашних условиях соблюсти это нереально. Именно поэтому, прибегают к косвенным расчетам, которые будут отражать самые значительные дефекты. Берется электронная лампочка, подогревается катод и осуществляется заземление на корпус анодом. Вход напряжения сопровождает сетевой фильтр. Он содержит специальные дросселя и проходные конденсаторы.

Внимание! Проверка сначала проводится с нитями накала, которые могут быть целыми или оборванными. То или иное состояние проверяется снятием питающих проводов и вызваниванием. Таким образом, определяется сопротивление. Если оно маленькое, то цепочка работоспособна, если величина не поддается измерению, то стоит фиксировать явный обрыв.

Помехи в бытовой сети подаются сетевым фильтром магнетрона. Это основная его задача. Повреждения конденсаторов или дросселей ведут к явным неполадкам СВЧ печи. Иногда удается визуально обнаружить пробой конденсатора на проходе. О нем свидетельствуют мелкие черные пятна на изоляторе входа.

Самым простым и действенным методом проверки все же является прозвон мультиметром. Выполняется это действие достаточно просто. Один из щупов присоединяется к корпусу, а другой подключается к клеммам на выходе. На исправном фильтре не должно возникнуть низкого сопротивления.

После этого магнетрон переворачивают, осматривают со всех сторон. Особое внимание уделяют состоянию охлаждающих радиаторов и магнитов постоянного действия. Все должно быть в целом состоянии, без сколов и царапин. После этого, внимание должно быть переключено на колпачок антенны, который должен нахолиться в исправном состоянии и не иметь сколов и трещин. Если колпачок окажется дефектным, то его можно попробовать зажать пассатижами и слегка провернуть. Сняв с участка прикрепления, его выбрасывают, а не это же место устанавливают исправный.

Каковы действия при искрящейся микроволновке внутри корпуса

Любые искры в электрической схеме представляют собой ток определенного силового воздействия, протекающий в воздушной среде. Учитывая этот факт, следует понимать, что такой эффект может дать оборудование и в исправном его состоянии. Подобное явление можно наблюдать, если поместить внутрь камеры посуду из металла, которая великолепно проводит электрический ток.

Присущее всем СВЧ печам явление индукции приводит к тому, что излучение магнетрона неминуемо вызывает дуговые разряды на сам корпус. Дугу вполне допустимо использовать при сварочных работах, в корпусе микроволновки она представляет серьезную опасность. Разогревать или готовить пищу нужно только в посуде без металлических включений.

От неполадок каких конструкций может возникать искрение

Грязный волновод

В первую очередь, всегда проверяют слюдяную пластину, расположенную в окне волновода. Ее прогорание может ухудшить проводимость тока. А возникает такая ситуация в результате разбрызгивания подогреваемой пищи, которая может оставлять на пластине жир и пригорелости. В случае появления мизерного отверстия эти скопления жира и влаги проникают в волновод. В этом случае опять же образуются прогары, которые достигают со временем антенного колпачка магнетрона и повреждают его.

Все грязные места нужно тщательно очистить и протереть насухо. Сама пластина заменяется при необходимости. Но часто при первом осмотре и ремонте достаточно ее перевернуть на другую сторону, предварительно очистив от грязи. Новая же деталь легко вырезается из старого замера из такого же материала. Его можно найти в любом магазине строительных товаров.

Корпус микроволновой печи покрыт прогаром

Основной слой грязи скапливается в днище, где оседают нагоревшие частички еды. Появившаяся в результате щель образует место для появления сифона излучения. Прогар очищают и соединяют механическим способом. После этого могут остаться микроскопические щели, которые, однако, не должны превышать размеры отверстий на сетке. В данном случае будет осуществляться полноценная блокировка СВЧ излучения через дверцу.

Справка! Можно выйти из положения путем паяния щели в самом корпусе. Для этого берут латунную сетку и сооружают из нее накладку. Для того чтобы устранить следы ремонтных работ, нужно затереть покраску безвредными для нагрева составами. При скоплении грязи на стенке его устраняют наждачкой по металлу. После этого окрашивают до первоначального состояния.

Отрывочное вращение поддона или его полная остановка

В этом случае необходимо достать электродвигатель, который располагается внизу корпуса. Крепление его произведено винтом сквозь резиновый уплотнитель. Для того чтобы его вытянуть, нужно снять крышку, находящуюся внизу корпуса. Вынутый двигатель и всю прикладную кинематику осматривают, очищают от грязи и смазывают маслом.

Поверх вала, выполненного из пластмассы, нужно закрепить куплер. Он передает крутящий момент вала с двигателя на платформенную часть, которая сопровождает рабочую поверхность. Движение производится по кругу выемки корпусной части. Обеспечивают вращение три колесика. При целостном состоянии обмоток двигателя такая последовательность действий вполне достаточна. Если же обмотки слишком изношены, то следует заменить все сопровождающие детали.

Отсутствует работа табло при включенном индикаторе питания

Подобный дефект встречается в любых видах СВЧ печей, как в электромагнитных, так и в микропроцессорных. Для начала проверяется исправность функционирования реле и контактного переключателя. Возможно, что дополнительно придется заняться изучением, разбором и сборкой схемой управления электронного вида.

Дельные советы от опытного домашнего эксперта

Как вы уже заметили, основная часть поломок очень часто связана с неправильной эксплуатацией микроволновой печи. Небрежное обращение и не соблюдение техник безопасности вызывают поломки, которые зачастую приводят к необходимости полной замены электрооборудования.

Следует соблюдать чистоту внутреннего корпуса печи. Достигнуть этого порой бывает очень сложно. Но есть один потрясающий выход, который превращает процедуру разогрева пищи в совершенно безобидную. Для этого нужно всегда при включенной микроволновке пользоваться защитной крышкой. Она одевается на специальную для разогрева посуду. Плотное прилегание позволяет содержать внутреннюю часть прибора в идеальной чистоте.

Наглядный пример починки микроволновки от эксперта на примере марки lg

Ремонт микроволновых печей практически схож у всех моделей. Конструкция микроволновки lg является самой наглядной для понимания причин неисправностей и способов их устранения. На примере данной техники проанализируем и покажем пути исправления дефектов в работе. Перед разборкой следует снимать защитный кожух с печи, но перед этим внимательно осмотривать вилку и шнур. Они должны быть без видимых дефектов.

При развороте печи тыльной стороной, нужно при помощи крестовой отвертки открутить имеющиеся винты, на которые крепится корпус. Затем стянуть вентиляционную крышку и аккуратно вынуть защитный кожух. Держится он на винтах, которые с легкостью откручиваются любой простой отверткой. При открутке всех задних элементов следует начать приступать к разбору боковой и левой сторон. Винты крепления располагаются посередине и снизу. Как только будет происходить их откручивание, сразу будет виден результат: шасси корпуса будет отделяться от металлических краев крышки.

Внимание! Для того чтобы крышка легко вышла из пазов, которые ее держат на передней корпусной части, нужно ее приподнять вверх и притянуть на себя.

Внутри крышки можно увидеть следы нагара, которые образовывались вследствие действия высоких температур и разбрызгивания частичек жидкой пищи. Это все легко и без проблем отмывается. Сверху можно заметить ТЭНы, расположенные в корпусе в укромном месте, а слева магнетрон, точнее, только видна его верхняя часть. Слева, в нижней части, можно обнаружить фильтр питания. От него идут сетевой кабель и соединяющие пазлы провода. Также имеются сверху датчики температур, которые плотно прилегают к корпусу.

Датчики температур чутко реагируют на температурные колебания за счет присоединенных двух проводов, фиксирующих изменения. Сбоку расположен трансформатор питания, запрятанный в обмотку двойной защиты, и радиатор магнетрона. Внимательно следует рассмотреть переключатель мощности и реле времени, которое имеет в комплекте звуковой сигнал в виде механического звоночка.

От вентилятора обдува зависит исправность магнетрона, а значит, скорость и качество разогрева пищи. Именно он не дает радиатору магнетрона перегреться, так как ведет постоянный контроль температуры с его стороны. Плата фильтра состоит из клемм и питающих проводов синего и коричневого цвета. При включении шнура питания в сеть можно с легкостью измерить напряжение в этом участке цепи. При показателе напряжения сети в 220 Вольт шнур исправен. Проблема может находиться в другом ракурсе, а именно, в неисправности предохранителя.

Предохранитель расположен на фильтре питания и не пропускает напряжение далее за пределы себя. Его целостность может быть измерена прибором, но сначала его вынимают из зажимов. Производят эту манипуляцию после полного обесточивания прибора. Для этого вилку вытаскивают и розетки.

Проблема может быть заключена в коричневом проводе. Именно по нему напряжение поступает далее по схеме и дает сигнал температурному датчику. Этот прибор в ответе за отключение СВЧ-печи из сети. Происходит это при поднятии температурного показателя до критического, то есть превышает 150 градусов. Такая повышенная температура размыкает биметаллические контакты, которые располагаются в корпусе. Итогом становится прерывание цепи. После того как корпус остынет, он возвращается на прежнее место.

Целостность самой цепи можно проверить снятием с клеммы одного конца провода. В данном случае исключаются ложные показания. Щупы прибора соединяются с выводами датчика. Результат может показывать, что произошел обрыв цепи, а это говорит о нерабочем состоянии датчика. Для восстановления работы термодатчика нужно его хорошенько встряхнуть или ударить тяжелым предметом.

Важно! Для снятия датчика нужно воспользоваться отверткой. Ею подковыривается одна из крепежных ламелей. После чего снятие происходит легко. Перед работой обязательно нужно отсоединить провода. Не нужно бояться перепутать провода местами, так как их местоположение не скажется на работе системы в целом.

После проверки всех деталей крышку корпуса в том же порядке надевают на СВЧ печь, и подключают оборудование к сети. Внутрь корпуса ставят банку с едой и пробуют запустить печь ручкой реле времени. Микроволновка при исправной работе хорошо нагревает продукты и дает выделиться пару.

Видео о том, как правильно разобрать микроволновую печь, чтобы починить, представлено ниже

Источник
