Приспособления для ремонта тормозной системы

Почему приспособления и инструмент для ремонта тормозной системы так востребованы

Тормозная система является одной из важнейших систем автомобиля, которая напрямую отвечает за безопасность водителя и пассажиров авто, а также остальных участников движения и пешеходов.

Специалистами неоднократно подчеркивалось, что периодическая диагностика тормозной системы и ее своевременный ремонт являются основополагающими факторами безопасной эксплуатации автомобиля.

Ремонт тормозной системы — одна из самых частых процедур, которая встречается на СТО и дилерских станциях. Более того, в связи с популярностью таких работ в настоящее время появляются автомастерские, специализирующиеся только на ремонте данной системы.

Как известно, правильный и качественный ремонт узлов автомобиля зачастую требует обязательного применения специнструмента. В случае с данной системой, к таковому относят всевозможные приспособления и инструмент, которые позволяет максимально быстро и точно выполнять ряд сложных операций. Перечень наиболее востребованных приспособлений и инструмента для ремонта тормозной системы будет размещен ниже, отдельным абзацем.

Кто пользуется таким специнструментом, для каких операций он предназначен

Пользователями приспособлений и инструмента для ремонта тормозной системы чаще всего являются сотрудники автосервисных мастерских. Опытные профессионалы знают, что в большинстве случаев приступать к ремонту тормозной системы нецелесообразно, не имея для этого подходящего специнструмента.

Кроме того, доступная цена приспособлений и инструмента для ремонта тормозной системы вкупе с простотой их использования делают такой специнструмент привлекательным и для частного или гаражного применения.

К списку операций, которые выполняются при помощи приспособлений и инструмента для ремонта тормозной системы, относятся:

• Замена колодок на барабанных и дисковых тормозах
• Замена датчиков ABS
• Обслуживание суппортов
• Замена магистралей системы
• Обслуживание и регулировка стояночного тормоза
• И многое другое

Наиболее актуальные приспособления и инструмент для ремонта тормозной системы

В данном разделе каталога размещены приспособления и инструмент для ремонта тормозной системы автомобиля, которые существенно облегчают труд специалиста и повышают качество его работы. Многие позиции представленного ассортимента станут незаменимыми помощниками для автосервисов и СТО, повышая качество ремонта и увеличивая прибыльность мастерской.

К числу самых востребованных позиций раздела относятся:

• Наборы и приспособления для развода поршней тормозных цилиндров
• Приспособления для клепки тормозных накладок
• Наборы выколоток для направляющих суппортов
• Различные приспособления для работы с барабанными тормозами
• Наборы для измерения давления в тормозной системе
• Специализированные съемники различных элементов и деталей системы
• И прочий профессиональный специнструмент и наборы

Отдельно обращаем внимание, что ассортимент раздела входит в большой каталог профессионального оборудования для тормозной системы. В смежных подразделах клиенты ГаражТулс могут:

ГаражТулс поможет сделать правильный выбор!

Составляя описание каждой позиции данного раздела, мы постарались указать всю информацию, которая необходима для правильного выбора специнструмента. Назначение, применение, совместимость с марками и моделями автомобилей, характеристики и т.п.

Однако при этом мы понимаем, что в отдельных случаях самостоятельный выбор может оказаться затруднительным. Для того, чтобы наверняка правильно выбрать и купить инструмент для ремонта тормозной системы, воспользуйтесь консультацией наших технических специалистов. Обратитесь к нам при помощи специальной формы на сайте или позвоните в отдел технической поддержки клиентов ГаражТулс в рабочее время.

Источник

Дипломная работа: Устройство, техническое обслуживание, диагностика и технология ремонта тормозной системы автомобиля ВАЗ 2105

1. Назначение, устройство, принцип работы тормозной системы

1.1 Назначение тормозной системы

1.2 Устройство и принцип работы тормозной системы

1.2.1 Тормозной механизм переднего колеса

1.2.2 Тормозной механизм заднего колеса

1.2.3 Колёсный цилиндр

1.2.4 Стояночная тормозная система

1.2.5 Главный тормозной цилиндр

1.2.6 Вакуумный усилитель

2. Таблица неисправностей

3. Экономические расчёты.

4. Технология разборки, сборки и ремонта.

4.1 Замена тормозных колодок передних колёс

4.2 Замена тормозных колодок задних колёс

4.3 Замена тормозных цилиндров передних колёс

4.4 Замена тормозного цилиндра заднего колеса

4.5 Снятие суппота тормоза переднего колеса

4.6 Замена тормозной жидкости и прокачка тормозной системы 29-30

4.7 Моменты затяжки

6. Техническое обслуживание тормозной системы

7. Охрана труда и техника безопасности.

Цель данной работы : разработать процесс ремонта и замены узлов тормозной системы автомобиля ВАЗ 2109

Задачи дипломной работы:

1. Описать устройство тормозной системы, и технологию ее ремонта

2. Научится пользоваться технической и справочной литературой

3. Изучить охрану труда при выполнении работ.

Я считаю данную тему очень актуальной в настоящее время так как, безопасность движения автомобилей с высокими скоростями в значительной степени определяется эффективностью действия и безопасностью тормозов.

Эффективность тормозного пути определяется по определенной оценке тормозного пути или временем движения автомобиля до полной остановки. Чем эффективнее действие тормозов, тем выше безопасная скорость, которую может допустить водитель, и тем выше скорость движения автомобиля на всем маршруте.

Торможение необходимо не только для быстрой остановки автомобиля при внезапном появлении препятствий, но и как средство управления скоростью его движения.

Структура тормозного управления автомобиля и требования, предъявляемые к нему обусловлены ГОСТ-22895-95г.

Согласно этому стандарту тормозное управление должно состоять из четырех систем: рабочей, запасной, стояночной и вспомогательной.

Системы могут иметь общие элементы, но не менее двух независимых органов управления.

Каждая из этих систем включает в себя тормозные механизмы, обеспечивающие создание сопротивления движению автомобиля и тормозной привод, необходимый для управления тормозными механизмами.

1. Назначение, устройство, принцип работы тормозной системы автомобиля ВАЗ 2105

1.1 Назначение тормозной системы

Тормозные системы предназначены для уменьшения скорости движения автомобиля, быстрой остановки и удержания его на месте. Тормозные системы по своим функциям разделяются на рабочую, вспомогательную и стояночную. Рабочая тормозная система обеспечивает снижение скорости движения автомобиля и его полную остановку, с необходимой эффективностью, стояночная-удерживает автомобиль в неподвижном состоянии, а вспомогательная тормозная система предназначена для длительного поддержания постоянной скорости автомобиля и её регулирования. Стояночную тормозную систему можно применять и как аварийную в случае выхода из строя рабочей тормозной системы.

Рабочая тормозная система состоит из четырёх колёсных тормозных механизмов и гидравлического привода.

Торможение автомобиля обеспечивается путём создания искусственного сопротивления вращению колёс, с этой целью тормозной момент прикладывается к колёсам(колёсным тормозам) и барабану.

1.2 Устройство и принцип работы тормозной системы

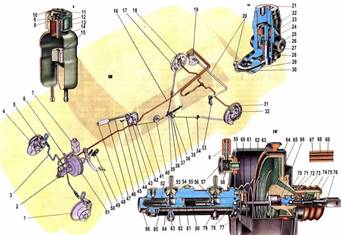

Схема 1:Общее устройство тормозной системы.

1. Диск тормоза. 2. Главный цилиндр гидропривода тормозов. 3. Трубопровод контура привода передних тормозов. 4. Защитный кожух переднего тормозного механизма. 5. Суппорт переднего тормоза. 6. Наконечник с трубопроводом. 7. Бачок главного цилиндра. 8. Неподвижный контакт. 9. Подвижный контакт. 10. Корпус клеммного устройства. 11. Толкатель для проверки исправности устройства контроля уровня жидкости. 12. Крышка бачка. 13. Корпус контактного устройства. 14. Отражатель. 15. Поплавок. 16. Трубопровод контура привода задних тормозов. 17. Фланец заднего наконечника оболочки троса. 18. Колесный цилиндр заднего тормоза. 19. Рогуля гор давления задних тормозов. 20. Рычаг привода регулятора давления. 21. Пробка корпуса регулятора давления. 22. Втулка. 23. уплотнитель головки поршня. 24. Тарелка пружины. 25. Корпус регулятора давления. 26. Пружина. 27. Уплотнительное кольцо поршня. 28. Поршень регулятора давления. 29. Ось рычага. 30. Пластина рычага. 31. Колодка тормозного механизма. 32. Рычаг ручного привода колодок. 33. Стойка рычага привода регулятора давления. 34. Кронштейн крепления оболочки троса. 35. Задний трос. 36. Контргайка. 37. Регулировочная гайка. 38. Втулка. 39. Направляющая заднего троса. 40. Направляющий ролик. 41. Передний трос. 42. Возвратный рычаг привода стояночного тормоза. 43. Кронштейн рычага привода стояночного тормоза. 44. Защелка рычага. 45. Упор включателя контрольной лампы стояночного тормоза. 46. Тяга защелки рычага. 47. Рычаг привода стояночного тормоза. 48. Кнопка рычага привода стояночного тормоза. 49. Выключатель стоп. сигнала. 50. Педаль тормоза. 51. Вакуумный усилитель. 52. Тарелка пружины уплотнительного кольца. 53. Штуцер. 54. Стопорная шайба. 55. Уплотнительная прокладка. 56. Распорное кольцо. 57. Корпус вакуумного клапана. 58. Вакуумный клапан. 59. Обойма уплотнителя штока. 60. Уплотнитель штока. 61. Шток. 62. Возвратная пружина корпуса клапана. 63. Диафрагма. 64. Крышка корпуса вакуумного усилителя. 65. Корпус клапана вакуумного усилителя. 66. Буфер штока. 67. Наружная оболочка шланга. 68. Нитяная оболочка. 69. Внутренняя оболочка. 70. Упорная пластина поршня. 71. Поршень клапана. 72. Уплотнитель крышки корпуса вакуумного усилителя. 73. Клапан вакуумного усилителя. 74. Защитный чехол корпуса клапана. 75. Воздушный фильтр. 76. Толкатель клапана вакуумного усилителя. 77. Возвратная пружина клапана. 78. Пружина клапана. 79. Корпус вакуумного усилителя. 80. Регулировочный болт. 81. Поршень привода передних тормозов. 82. Возвратная пружина поршня. 83. Упорная шайба. 84. Поршень привода задних тормозов. 85. Ограничительный винт поршня. 86. Уплотнительное кольцо. 87. Пружина уплотнительного кольца. 88. Пробка корпуса главного цилиндра. 89. I-Бачок главного цилиндра. 90. II-Регулятор давления. 91. III-Схема привода тормозов. 92. IV-Главный цилиндр и вакуумный усилитель.

1.2.1 Тормозной механизм переднего колеса

Дисковый, открытый, обеспечивающий его хорошее охлаждение. Он состоит из тормозного диска, укрепленного на ступице колеса, и суппорта. В гнёздах суппорта устанавливаются два противолежащих тормозных цилиндра, удерживаемых в определённом положении специальными фиксаторами. В каждом цилиндре помещается поршень, уплотняемый упругим резиновым кольцом, установленным в кольцевую выточку цилиндра. Для защиты от попадания грязи внутренняя полость закрыта пыльником. Поршни тормозных цилиндров непосредственно упираются в тормозные колодки, имеющие фрикционные накладки. В корпусе внешнего цилиндра установлен клапан для удаления воздуха из тормозного привода.

При торможении под давлением тормозной жидкости, создаваемым в главном тормозном цилиндре, поршни, преодолевая упругую деформацию резиновых колец, выдвигаются из цилиндров и прижимают тормозные колодки к тормозному диску.

При растормаживании, когда давление жидкости в гидроприводе уменьшается, поршни отводятся в исходное положение силой упругой деформации колец на 0, 1 мм. Таким образом, зазор между накладкой тормозной колодки и диском поддерживается автоматически по мере износа фрикционных накладок.

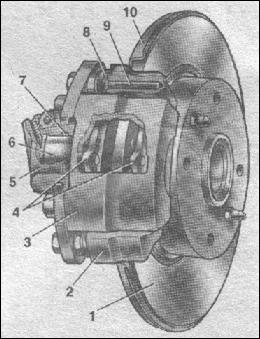

Рис.1:Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух.

1.2.2 Тормозной механизм заднего колеса

На изучаемом автомобиле барабанного типа с самоустанавливающимися колодками. Он состоит из тормозного щита, на котором укрепляется рабочий тормозной цилиндр, двух тормозных колодок с фрикционными накладками, стягиваемых между собой пружинами, и тормозного барабана. Тормозные колодки задних колёс, кроме того, имеют механический привод от стояночной тормозной системы через трос, разжимной рычаг и распорную планку.

В рабочий тормозной цилиндр заднего колеса автомобиля ВАЗ-2105 с обеих сторон с усилием не менее 35 кгс запрессованы два разрезных упорных кольца, которые вместе с деталями поршней обеспечивают автоматически установку зазора между колодками и барабаном. В поршень ввёрнут винт, который упирается в разрезной сухарь. Головка винта при перемещении поршня упирается во внутренний буртик упорного кольца, чем ограничивается ход поршня. Между сухарями и опорной чашкой установлена пружина, поджимающая уплотнитель к торцевой поверхности поршня и к зеркалу цилиндра. При торможении поршни перемещаются в цилиндре на величину зазора между колодками и барабаном. Максимальный ход поршней в цилиндре без перемещения упорных колец составляет 1, 4. 1, 6 мм. Если этот ход не обеспечивает нужный тормозной момент, то под увеличивающимся нажатием на педаль тормоза в приводе создается значительное давление жидкости. Когда усилие, создаваемое давлением жидкости, достигнет 35 кгс, упорные кольца вместе с поршнями и другими деталями переместятся в цилиндрах и займут новое положение, компенсируя тем самым износ колодок и барабанов и восстанавливая необходимый зазор между ними.

При растормаживании колодки отводятся от барабана стяжными пружинами. При этом поршни перемещаются внутри цилиндра на величину зазора, между сухарями и внутренним буртиком упорных колец, т.е. ход поршней в цилиндре остаётся равным 1, 4. 1, 6 мм.

Рис.2:Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колёсный цилиндр; 7 – нижняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма.

1.2.3 Колёсный цилиндр

Рис.3:Колёсный цилиндр: 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце.
