Основные технические характеристики электроконвектора

Напряжение сети, В… 220

Регулирование мощности (ступенчатое), кВт… 0,4; 0,85; 1,25

Габаритные размеры, мм… 560x395x120

Рис. 2.2. Конструкция электроконвектора «Оникс ЭВУА-1,25/220»:

1, 10 — места крепления ножек; 2 — нагреватели; 3 — датчик температуры ТВ; 4 — крышка; 5 — втулка; 6 — сигнальная лампа; 7 — ручка; 8 — переключатели режимов APT; 9 — ручка установки температуры; 11 — переключатель мощности; 12 — отсек; 13 — датчик-реле температуры APT; 14 —дно; 15 — ножка; 16 — дверца

2.4. Электрорадиаторы

Электрорадиаторы — отопительные приборы с теплоотдачей излучением и конвекцией от внешней рабочей поверхности. Электрорадиаторы применяются как источник основного и дополнительного отопления (табл. 2.2).

В обозначении моделей электрорадиаторов буквы означают: ЭР — электрорадиатор; М — маслонаполненный; А — с автоматическим поддержанием температуры воздуха в помещении; Б — с регулятором мощности; С — с переключателем мощности; Т — с термоограничителем.

Конструктивно электрорадиаторы подразделяются на сухие, т. е. не имеющие промежуточного теплоносителя, с промежуточным теплоносителем, секционные и панельные.

Электрорадиаторы с промежуточным теплоносителем представляют собой вертикальную панель, имеющую внизу резервуар для масла с расположенными в нем ТЭНами. Панель штампованная из двух стальных сваренных листов. В панели имеются полости, заполненные теплоносителем, который, циркулируя, создает равномерное поле на поверхности радиатора.

Электрорадиатор «Ровно ЭРСБ-0,75/220» относится к сухим радиаторам. Принцип действия основан на естественной циркуляции теплоносителя, в качестве которого используется воздух.

Электрорадиатор состоит из корпуса, блока нагревателей, бесступенчатого регулятора мощности со встроенным термовыключателем, ручки для переноски электрорадиатора, основания, накладки и соединительного шнура с вилкой.

В корпус электрорадиатора вмонтированы: блок нагревателей, состоящий из двух трубчатых электронагревателей; бесступенчатый регулятор мощности со встроенным термовыключателем. На боковой крышке электрорадиатора расположены: сигнальная лампа; клавишный выключатель и ручка регулятора мощности. Сигнальная лампа загорается после включения клавишного выключателя. В зависимости от положения ручки бесступенчатого регулятора мощности сигнальная лампа периодически загорается и гаснет, что указывает на нормальную работу термовыключателя. В правом крайнем положении ручки бесступенчатого регулятора мощности сигнальная лампа горит постоянно, что указывает на полное потребление мощности, при которой температура рабочей поверхности корпуса составляет 85…105 °C.

Основные технические характеристики электрорадиатора

Номинальное напряжение, В… 220

Потребляемая мощность, Вт… 750

Время разогрева рабочей поверхности до температуры 70 °С, мин, не более… 15

Габаритные размеры, мм… 570 х 230х740

Электрическая схема электрорадиатора показана на рис. 2.3.

Рис. 2.3. Электрическая схема электрорадиатора «Ровно ЭРСБ-0,75/220»:

Е1 — электронагреватель ЭНЭТИ-1; Е2 — электронагреватель ЭНЭТИ-2; Н — индикатор тлеющего разряда ИН-36; SA — выключатель; SK — бесступенчатый регулятор мощности

Электрорадиаторы с промежуточным теплоносителем представляют собой вертикальную штампованную панель из двух стальных сваренных листов. Панель имеет резервуар для масла с расположенными в нем ТЭНами и полости, заполненные теплоносителем, который, циркулируя, создает равномерное поле по поверхности радиатора. Основным недостатком радиаторов с промежуточным теплоносителем является их большая масса — до 20 кг на 1 кВт мощности.

Все большее распространение получают секционные электрорадиаторы. Корпус этих приборов состоит из отдельных секций, стыки которых в верхней и нижней частях сварены так, чтобы в корпусе были образованы полости, соединенные между собой двумя-тремя вертикальными каналами. В нижней части полости расположен ТЭН. В качестве теплоносителя обычно применяется минеральное масло.

Панельные радиаторы при температуре корпуса 85…95 °C отдают окружающему пространству тепло (примерно в равных полях) излучением и конвекцией. При секционной конструкции преобладает конвекторная теплоотдача.

Масляный секционный электрорадиатор «Florida Мауа» производства фирмы LAMINOX выпускается четырех моделей: 1507; V1807; 2009; V2309. Удобные в использовании «батареи на колесах» быстро нагревают помещение, не сжигая при этом воздух. В зависимости от площади комнаты можно подобрать модель с соответствующей мощностью и количеством секций. Во всех моделях используется регулировка мощности для экономии электроэнергии и термостат для поддержания заданной температуры.

В моделях с маркировкой V дополнительно установлен вентилятор с дополнительным нагревательным элементом мощностью 300 Вт для быстрого и более интенсивного прогрева воздуха.

Основные технические характеристики электрорадиаторов

Номинальное напряжение, В… 220

Мощность, Вт… 1500…2300

Количество секций, шт… 7 или 9

Габаритные размеры, мм… 170x660x420(570)

Масса, кг… 13,9 или 17,5

Объем обогреваемого помещения, м 3 …43 или 54.

Глава 3 ЭЛЕКТРОПРИБОРЫ ДЛЯ ГЛАЖЕНИЯ И СУШКИ БЕЛЬЯ

3.1. Электроутюги

Электроутюги изготовляются следующих типов: УТ (в том числе дорожные) — с терморегулятором; УТП — с

Источник

Оникс обогреватель ссср инструкция ремонт

∙ способу регулирования — нерегулируемые, со ступенчатым и бесступенчатым регулированием мощности, автоматическим регулированием мощности и автоматическим регулированием температуры отапливаемого помещения;

∙ конструкции нагревательного элемента — открытый, закрытый, защищенный;

∙ характеру эксплуатации — основное и дополнительное отопление.

Электрокамины различаются по виду нагревательного элемента (открытый, закрытый), форме отражателя (сферический, параболический, цилиндрический), исполнению (напольный — ЭКП, настенный — ЭКС, универсальный — ЭКУ) и наличию дополнительных устройств (имитация огня, бар). Электрокамины изготовляются следующих мощностей, кВт: 0,6; 1; 1,25; 1,5; 2.

Максимальная температура нагревателя 900 °C. В электрокаминах со сферическим отражателем обычно применяются сосредоточенные нагреватели, в каминах с цилиндрическим отражателем — линейные. В качестве нагревателя в электрокаминах используются ТЭНы, спирали в кварцевых трубках, биспирали на керамических основаниях и проволока с большим омическим сопротивлением, намотанная на керамические стержни.

Электрокамин «Эра-М» (рис. 2.1) состоит из отражателя 3 с кронштейном и патроном. В патрон ввертывается нагревательный элемент 2, прикрытый защитной декоративной решеткой 1. Отражатель с патроном установлен на подставке 5. Соединительный шнур 4 с вилкой при выходе из патрона армирован пружиной, предохраняющей шнур от излома.

Рис. 2.1. Конструкция электрокамина «Эра-М»:

_{1 — декоративная решетка; 2 — нагревательный элемент; 3 — отражатель; 4 — соединительный шнур; 5 — подставка}

Электроконвекторы — это отопительные электроприборы с теплоотдачей — преимущественно естественной конвекцией (табл. 2.1).

В условном обозначении электроконвекторов буквы и цифры означают: ЭВ — электроконвектор; П — напольный; У — универсальный; А — с терморегулятором для автоматического регулирования температуры воздуха в помещении; Б — с бесступенчатым регулированием мощности; С — со ступенчатым регулировании мощности; Т — с термовыключателем; цифры в числителе — номинальная мощность; цифры в знаменателе — номинальное напряжение.

Электроконвекторы с целью защиты корпуса от перегрева в случае неправильной эксплуатации оснащаются термоограничителями (обычно биметаллическими). Последние модели конвекторов оснащены автоматическими регуляторами температуры и электронными термовыключателями.

Электроконвектор «Оникс ЭВУА-1,25/220» (рис. 2.2) оснащен автоматическим регулятором температуры (APT) и электронным термовыключателем (ТВ). Наличие APT 13 поддерживает автоматически выбранный режим работы конвектора. ТВ 3 обеспечивает пожаробезопасность прибора. При температуре внутри корпуса 130 °C питание нагревателей автоматически отключается.

Основные технические характеристики электроконвектора

Напряжение сети, В… 220

Регулирование мощности (ступенчатое), кВт… 0,4; 0,85; 1,25

Габаритные размеры, мм… 560x395x120

Рис. 2.2. Конструкция электроконвектора «Оникс ЭВУА-1,25/220»:

_{1, 10 — места крепления ножек; 2 — нагреватели; 3 — датчик температуры ТВ; 4 — крышка; 5 — втулка; 6 — сигнальная лампа; 7 — ручка; 8 — переключатели режимов APT; 9 — ручка установки температуры; 11 — переключатель мощности; 12 — отсек; 13 — датчик-реле температуры APT; 14 —дно; 15 — ножка; 16 — дверца}

Электрорадиаторы — отопительные приборы с теплоотдачей излучением и конвекцией от внешней рабочей поверхности. Электрорадиаторы применяются как источник основного и дополнительного отопления (табл. 2.2).

Источник

Ремонт электрических нагревателей с открытой спиралью

Электрокновекторы

Типы и номинальные мощности электроконвекторов

Электроконвекторы — это отопительные электроприборы с теплоотдачей — преимущественно с естественной конвекцией (табл.1).

Таблица 1. Типы и номинальные мощности электроконвекторов

Тип	Наименование	Номинальная мощность, кВт
ЭВПА; ЭВУА	Электроконвектор с терморегулятором для автоматического регулирования температуры воздуха в помещении	0,5; 0,8; 1; 1,25; 1,5; 2
ЭВПБ;ЭВУБ	Электроконвектор с бесступенчатым регулированием мощности	0,5; 0,8; 1; 1,25; 1,5; 2
ЭВПС; ЭВУС	Электроконвектор со ступенчатым регулированием мощности	0,8; 1; 1,25; 1,5; 2
ЭВПТ;ЭВУТ	Электроконвектор с термовыключателем	0,5; 0,8

Условные обозначения

В условном обозначении электроконвекторов буквы и цифры означают:

ЭВ — электроконвектор;
П — напольный;
У — универсальный;
А — с терморегулятором для автоматического регулирования температуры воздуха в помещении;
Б — с бесступенчатым регулированием мощности;
С — со ступенчатым регулированием мощности;
Т — с термовыключателем;
цифры в числителе — номинальная мощность;
цифры в знаменателе — номинальное напряжение.

Электроконвектор «Оникс ЭВУА-1,25/220»

Электроконвектор «Оникс ЭВУА-1,25/220» (рис. 1) оснащен:

автоматическим регулятором температуры (APT);
электронным термовыключателем (ТВ).

Наличие автоматического регулятора температуры поддерживает автоматически выбранный режим работы конвектора. Термовыключатель обеспечивает пожаробезопасность прибора.

Примечание. При температуре внутри корпуса 130 ° С питание нагревателей автоматически отключается.

Таблица 2 Основные технические характеристики

Напряжение сети, В	220
Регулирование мощности (ступенчатое), кВт	0,4; 0,85; 1,25
Габаритные размеры, мм	560x395x120
Масса, кг	7,2

Рис. 1. Конструкция электроконвектора «Оникс ЭВУА-1,25/220»

Электрорадиаторы

Типы и номинальные мощности электрорадиаторов

Электрорадиаторы — отопительные приборы с теплоотдачей излучением и конвекцией от внешней рабочей поверхности. Электрорадиаторы применяются как источник основного и дополнительного отопления (табл. 3).

Таблица 3 Типы и номинальные мощности электрорадиаторов

Тип	Наименование	Номинальная мощность, кВт
ЭРМА	Электрорадиатор маслонаполненный с терморегулятором для автоматического регулирования температуры воздуха в помещении	0,5; 0,75; 1; 1,25; 1,5; 2
ЭРМБ	Электрорадиатор маслонаполненный с бесступенчатым регулированием мощности	0,75;1;1,25;1,5;2
ЭРМС	Электрорадиатор маслонаполненный со ступенчатым регулированием мощности	0,75; 1; 1,25; 1,5; 2
ЭРМТ	Электрорадиатор маслонаполненный с термовыключателем	0,5; 0,75

Условные обозначения

В обозначении моделей электрорадиаторов буквы означают:

ЭР — электрорадиатор;
М — маслонаполненный;
А — с автоматическим поддержанием температуры воздуха в помещении;
Б — с регулятором мощности; С — с переключателем мощности;
Т — с термоограничителем. Классфикация

Конструктивно электрорадиаторы подразделяются на четыре группы:

сухие, т. е. не имеющие промежуточного теплоносителя;
с промежуточным теплоносителем;
секционные;
панельные.

Электрорадиаторы с промежуточным теплоносителем представляют собой вертикальную панель, имеющую внизу резервуар для масла с расположенными в нем ТЭНами и штампованную из двух стальных сваренных листов. В панели имеются полости, заполненные теплоносителем, который, циркулируя, создает равномерное поле на поверхности радиатора.

Сухой электрорадиатор «Ровно ЭРСБ-0,75/220»

Электрорадиатор «Ровно ЭРСБ-0,75/220» относится к сухим радиаторам. Принцип действия основан на естественной циркуляции теплоносителя, в качестве которого используется воздух.

На боковой крышке электрорадиатора расположены: сигнальная лампа; клавишный выключатель; ручка регулятора мощности.

Сигнальная лампа загорается после включения клавишного выключателя. В зависимости от положения ручки бесступенчатого регулятора мощности сигнальная лампа периодически загорается и гаснет, что указывает на нормальную работу термовыключателя.

В правом крайнем положении ручки бесступенчатого регулятора мощности сигнальная лампа горит постоянно, что указывает на полное потребление мощности, при которой температура рабочей поверхности корпуса составляет 85—105 °С.

Таблица 4 Основные технические характеристики

Номинальное напряжение, В	220
Потребляемая мощность, Вт	750
Время разогрева рабочей поверхности; до температуры 70 °С, мин,	не более 15
Габаритные размеры, мм	570x230x740
Масса, кг	7,5

Электрическая схема электрорадиатора показана на рис. 2

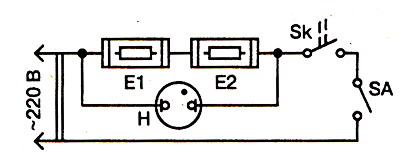

Рис. 2. Электрическая схема электрорадиатора «Ровно ЭРСБ—0,75/220»:

Е1 — электронагреватель ЭНЭТИ-7; Е2—электронагреватель ЭНЭТИ-2;
Н — индикатор тлеющего разряда ИН-36; SA — выключатель;
SK— бесступенчатый регулятор мощности

Электрорадиаторы с промежуточным теплоносителем

Электрорадиаторы с промежуточным теплоносителем представляют собой вертикальную штампованную панель из двух стальных сваренных листов. Панель имеет:

резервуар для масла с расположенными в нем ТЭНами;
полости, заполненные теплоносителем, который, циркулируя, создает равномерное поле по поверхности радиатора.

Все большее распространение получают секционные электрорадиаторы. Корпус этих приборов состоит из отдельных секций. Стыки этих секций в верхней и нижней частях сварены так, чтобы в корпусе были образованы полости. Полости соединены между собой двумя-тремя вертикальными каналами. В нижней части полости расположен ТЭН. В качестве теплоносителя обычно применяется минеральное масло.

Панельные радиаторы при температуре корпуса 85—105 °С отдают окружающему пространству тепло (примерно в равных долях) излучением и конвекцией. При секционной конструкции преобладает конвекторная теплоотдача.

Масляный секционный электрорадиатор «Florida Maya»

Масляный секционный электрорадиатор «Florida Maya» производства фирмы LAMINOX выпускается четырех моделей: 1507; V1807; 2009;V2309.

Примечание. Удобные в использовании «батареи на колесах» быстро нагревают помещение, не сжигая при этом воздух.

В зависимости от площади комнаты можно подобрать модель с соответствующей мощностью и количеством секций. Во всех моделях используется регулировка мощности для экономии электроэнергии и термостат для поддержания заданной температуры.

Таблица 5 Основные технические характеристики

Номинальное напряжение, В	220
Мощность, Вт	1500—2300
Количество секций, шт.	7 или 9
Габаритные размеры, мм	170x660x420(570)
Масса, кг	13,9 или 17,5
Объем обогреваемого помещения, м3	43 или 54

Сушильные электроприборы

Сушильный электроприбор «Лето» (рис. 3) предназначен для сушки белья и предметов легкой верхней одежды из различных тканей, но может быть использован и для обогрева помещения, сушки грибов, ягод и т. п.

Рис. 3. Сушильный электроаппарат «Лето»:

а — конструкция; б—электрическая схема

М — электродвигатель КД-Ч4; Сп — нагревательная спираль;
С—конденсатор емкостью 7 мкФ; Пр — предохранитель; Ш — вилка

Электроприбор состоит из прямоугольного корпуса (см. рис. 3, а) с размещенным в нем калорифером, штыревой гребенки и объединяющего их опорного кронштейна. Механизм электрокалорифера, установленного с помощью винтов в днище корпуса, состоит из осевого вентилятора и спирального электронагревателя.

Штыревая гребенка представляет собой металлическую трубчатую конструкцию, 10 штырей которой укреплены на общей трубе, поворачивающейся в опорах кронштейна.

Концы штырей закрыты пластмассовыми заглушками. Гребенка имеет два коротких штифта, которыми она фиксируется в горизонтальном положении, опираясь на выступы кронштейна.

Опорный кронштейн состоит из двух металлических профилей и двух пластмассовых боковин, с которыми шарнирно связаны корпус и гребенка. В кронштейне имеется четыре крепежные отверстия, через которые электросушилка с помощью шурупов крепится к стене.

Корпус электросушилки металлический, окрашен эмалями светлых тонов. Отверстия для входящего воздуха закрыты декоративными решетками.

К электросушилке прилагаются съемная штора для образования сушильной камеры и поддон для стока капель воды, стекающих с белья. Со стороны стены навешивается задняя (несъемная) штора из полиэтиленовой пленки.

Таблица 6 Основные технические характеристики

Полезная вместимость (в пересчете на сухое белье), кг	4
Номинальная потребляемая мощность, Вт: • общая • электродвигателя • электронагревателя	1850 50 1800
Номинальное напряжение, В	220
Производительность вентилятора, м’/мин	4,5
Температура воздушного потока, °С	60
Время сушки до остаточной влажности 15 %, ч • хлопчатобумажной ткани с начальной влажностью 60 % • хлопчатобумажной ткани с начальной влажностью 100 %	1,5 3
Уровень звука, дБА	55
Габаритные размеры, мм	625x630x200
Масса, кг	15

Инфракрасный нагреватель ПИКСАН

Инфракрасные нагреватели (панели) ПИКСАН являются базовыми элементами инфракрасных сушильных установок. Они предназначены для монтажа в сушильные камеры и другие установки сушки и нагрева, а также для индивидуального использования. Используя различные инфракрасные нагреватели, можно создать сушильную установку необходимых размеров, производительности и конфигурации.

Рис. 4. Схема инфракрасного нагревателя модели ПИКС-1,6-574116-38

Схема электроконвектора с терморегулятором

Электроконвектор ЭВНАТ-0,75/220 предназначен для обогрева бытовых, жилых и административных помещений в условиях умеренного и холодного климата. Они являются приборами «сухого» электроотопления, безвредны, не выжигают кислород из окружающей среды. На базе обогревателей ЭВНАТ-0,75/220 возможно создание простого и экономичного отопления зданий и помещений. Схемы представлены на рис. 5 и рис. 6.

Рис. 5. Схема подключения электроконвектора и терморегулятора к сети

Рис. 6. Рекомендованная схема монтажа

Тепловентиляторы

В зависимости от мощности тепловентиляторы можно использовать для обогрева помещений различной площади, а также сушки локальных зон помещения или осушения воздуха. По сравнению с другим тепловым оборудованием это самые практичные и недорогие средства с наименьшей стоимостью единицы мощности.

Большим преимуществом является возможность совмещения вентиляции и обогрева. Прочная и компактная конструкция не требует осторожности обращения, позволяет легко переносить и устанавливать изделия.

Простой, недорогой, надежный тепловентилятор предназначен для постоянного и эффективного использования с целью обогрева помещений или сушки.

Благодаря прочной компактной конструкции легко вписывается в любую обстановку, переносится и устанавливается в любом месте. Имеет возможность регулирования направления воздушного потока. Для достижения лучших характеристик имеет цилиндрическую форму.

Рис. 7 Тепловентилятор ТВ3/5

Рис. 8 Тепловентиляторы ТВ4 — ТВ9, 380 В

Рис. 9 Тепловентиляторы ТВ4 — ТВ6, 220 В

Электрокалориферы КЭВ

Калориферы электрические (электрокалориферы) типа КЭВ предназначены для обогрева и вентилирования потоком воздуха служебных, производственных, складских помещений и просушки помещений при проведении отделочных работ в строительстве в условиях умеренно-холодного климата категории размещения 3.1 (УХЛ 3.1) по ГОСТ 15150-69.

Калорифер состоит из корпуса, внутри которого находятся:

оребренные трубчатые электронагреватели ТЭН;
электродвигатель обдува с осевым вентилятором.

Выводы ТЭН-ов размещены в отсеках, которые закрыты крышками. Выводы ТЭНов соединены в группы и выведены на клеммную колодку.

Во время работы воздушный поток от вентилятора, проходя через калорифер, огибает оребренные ТЭНы и нагревается до определенной температуры.

Рис. 10. Схема калорифера КЭВ12-76

Рис. 11. Схема калорифера КЭВ20

Рис. 12 Схема калорифера КЭВ42

Электрокалориферная установка СФО-40

Электрокалориферные установки предназначены для обогрева жилых и производственных помещений, а также для сушки овощей, фруктов, белья, лакокрасочных покрытий и обеспечения воздушно-тепловых завес в условиях умеренно-холодного климата категории размещения 3.1 (УХЛ 3.1) по ГОСТ 15150-69.

Электрокалориферные установки предназначены для работы под надзором.

СФО-40 представляет собой цилиндрический корпус, внутри которого находятся трубчатые нагреватели (ТЭН). Цилиндрический корпус крепится на подставке и может иметь несколько фиксированных углов наклона.

Выводы ТЭНов размещены на основании внутри корпуса. Во время работы воздушный поток от вентилятора, проходя через СФО-40, огибает ТЭНы и нагревается до определенной температуры. Выводы ТЭНов соединены в группы и выведены на клеммную колодку.

Электрическая схема СФО-40 выполнена с использованием магнитного пускателя, позволяющего обеспечить эффективную термозащиту и защиту электродвигателя от перегрузки. Для этих целей применен импортный термостат для защиты СФО-40 от перегрева и тепловое реле для защиты электродвигателя вентилятора от перегрузки. При срабатывании любого из этих элементов происходит выключение магнитного пускателя и, соответственно всего СФО-40. Снижение воздушного потока на 40—50 % приводит к срабатыванию защиты за 2—3 мин.

Рис. 13 Конструкция теплоустановки

Рис. 14 Принципиальная схема теплоустановки СФО-40

Электропечь ЭП40

Печь предназначена для прокалки и просушки сварочных электродов при заданной температуре в стационарных условиях с относительной влажностью окружающего воздуха 80 %.

Технические характеристики: мощность — 2,4 кВт, напряжение — 220 В, температура в рабочем пространстве — 400 °С, единовременная загрузка — 40 кг.

Рис. 15 Принципиальная схема электропечи ЭП40/400

Электроводонагреватель ЭВБОТ

Водонагреватель представляет собой емкость из оцинкованной стали со съемной крышкой и пультом управления. Пульт включает в себя регулятор мощности, обеспечивающий ручное регулирование мощности для поддержания необходимой температуру воды, аварийный термовыключатель без самовозврата, отключающий изделие от сети в аварийном режиме (безнадзорное включение водонагревателя, отсутствие воды в баке), шнур питания и светосигнальную арматуру. На дне водонагревателя смонтирован трубчатый электронагреватель (ТЭН), изготовленный из нержавеющей стали. Шнур питания водонагревателя оснащен вилкой с боковым заземляющим контактом.

Рис. 16. Электроводонагреватель ЭВБОТ:
а — габаритные размеры; б — принципиальная схема

Старые электронагревательные приборы

Главная часть электронагревательных приборов — спираль. Она бывает закрытой, как в утюгах или плитках, или открытой, снабженной надежным ограждением, как в электрокаминах или рефлекторах (рис.17).

Еще не так давно с открытой спиралью выпускались и электроплитки. Многие из вас, очевидно, видели такие плитки старых образцов. Их спираль укладывалась в канавку керамического диска. При нагревании она передавала свое тепло в основном воздуху. КПД таких плиток был низок. Горячий воздух, обтекая поверхность кастрюли, не успевал передать ей свое тепло. Спираль на открытом воздухе быстро окислялась и перегорала. Однако важнее всего то, что открытая и ничем не огражденная спираль таких плиток опасна. При малейшем короблении она может коснуться металлического дна сосуда, и в результате он окажется под напряжением. Поэтому выпуск таких электроплиток прекращен.

Открытую спираль сегодня применяют только в электрокаминах и рефлекторах. Об их ремонте мы и расскажем.

Представим себе путь тока: розетка, вилка, шнур, спираль. Начнем поиск от простого к сложному. Сначала проверим с помощью любого заведомо исправного электроприбора, лучше всего настольной лампы, в порядке ли розетка. Если лампа горит, осматриваем вилку и шнур. Ищем изломы, механические повреждения, особенно тщательно осматриваем места входа шнура в вилку и в корпус прибора. На корпусе должно быть резиновое кольцо, предохраняющее шнур от истирания и излома. Если внешний осмотр ничего не дает, разбираем аппарат и проверяем омметром наличие проводимости в жилах шнура от выключателя до вилки. Омметром же проверяем выключатель. Неисправные выключатели и шнуры заменяем.

У вас перегорела спираль. соедините её перегоревшие концы и обожмите их скобочкой из алюминия или жести (рис 17).

Такое соединение весьма долговечно. Есть и более надежный способ показанный на рис. 18

Если спираль и перегорит вновь, то на новом месте. В таком случае нагревательный элемент лучше заменить покупным или навить новую спираль. Мощность её не должна превышать мощности прежней. Определяется мощность по формуле: W=U*I=U 2 /R, где I — ток, W — мощность, U — напряжение, R — сопротивление.

Для изготовления спиралей применяются жаропрочные материалы с высоким удельным сопротивлением — нихром, фехраль. Причем их удельное сопротивление при повышении температуры уменьшается. В электрокамине КОБ-0,8/2-2, например, сопротивление спирали в холодном состоянии 113 Ом, а в рабочем — при температуре 750 С до 60 Ом. Поэтому при изготовлении спирали, работающей при высоких температурах, такие данные, как длина развернутой спирали (то есть заготовки, из которой вы будете её навивать), её диаметр и сопротивление в холодном состоянии лучше брать по паспортным данным. Делать это удобно на стержне соответствующего диаметра ручной дрелью зажатой в тиски. Сопротивление навитой спирали нужно сразу проверить омметром. Сразу после навивки ставить спираль на керамику нельзя: при нагревании она может сильно покоробиться, что приведет к короткому замыканию. Чтобы избежать этого, надо предварительно отжечь спираль на газовой горелке.

Источник
