На автомобилях устанавливается несколько типов карбюраторов с падающим потоком.
Однокамерный карбюратор 32 TL устанавливается на двигатель 1,2 л. Аналогичные карбюраторы 32 PDSI и 1В1 устанавливаются на двигатели 1,3 л с низкой степенью сжатия.
Двухкамерный карбюратор 2Е3 устанавливается на двигатели 1,3 с нормальной степенью сжатия. Дроссельные заслонки карбюратора открываются последовательно. Дроссельная заслонка вторичной камеры открывается только при высоких оборотах двигателя под нагрузкой. Последовательное открытие дроссельных заслонок обеспечивает высокую экономию топлива при плавном ускорении и равномерном движении, а также обеспечивает максимальную мощность двигателя при полном нажатии педали акселератора. Управление вторичной заслонкой производится вакуумом в первичной камере. Диаметры элементов первичной камеры карбюратора меньше, чем вторичной.
Система холостого хода карбюратора работает независимо от остальных систем и управляется винтом регулировки качества смеси.
Калибровка главных жиклеров произведена таким образом, чтобы двигатель работал нормально при полуоткрытой дроссельной заслонке. Для обеспечения подачи требуемого количества топлива при максимальном ускорении используется вакуумный клапан экономайзера. Клапан подает дополнительное количество топлива при максимальном разрежении при полностью открытых дроссельных заслонках.
Для увеличения подачи топлива при ускорении ускорительный насос подает дополнительное топливо в главный диффузор первичной камеры. Управление ускорительным насосом производится механическим кулачком от тяги дроссельной заслонки.
Карбюратор GM Varajet II, устанавливаемый на моделях 1,6 л – двухкамерного типа, но главный топливный жиклер управляется клапаном с конической иглой.
Все карбюраторы имеют системы холостого хода и ускорительный насос, который подает дополнительное топливо в карбюратор при резком открытии дроссельной заслонки.
При наличии автоматической воздушной заслонки крышка заслонки нагревается электрическим обогревателем и при работе двигателя постепенно закрывается. На карбюраторе 2Е3 крышка воздушной заслонки нагревается охлаждающей жидкостью. Если на карбюраторе установлена автоматическая воздушная заслонка любого типа, при запуске холодного двигателя необходимо несколько раз нажать на педаль акселератора.
Источник
Карбюраторы Опель Кадетт
6.1.11.1 Карбюраторы На автомобилях устанавливается несколько типов карбюраторов с падающим потоком. Однокамерный карбюратор 32 TL устанавливается на двигатель 1,2 л. Аналогичные карбюраторы 32 PDSI и 1В1 устанавливаются на двигатели 1,3 л с низкой степенью сжатия. Двухкамерный карбюратор 2Е3 устанавливается на д.
6.1.11.2 Ускоренные обороты холостого хода Регулировку можно выполнять как на карбюраторе, установленном в автомобиле, так и на карбюраторе, снятом с автомобиля. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Если карбюратор снят с автомобиля, вращайте тягу заслонки сбоку карбюратора до упора рычага в ограничитель и полного закрытия воздушной засл.
6.1.11.3 Зазор воздушной заслонки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Запустите двигатель и прогрейте его до нормальной рабочей температуры, затем выключите двигатель и снимите воздушный фильтр. 2. Вытяните ручку управления воздушной заслонкой до упора и проверьте, что тяга повернулась в полностью закрытое положение до упора р.
6.1.11.4 Производительность ускорительного насоса ПОРЯДОК ВЫПОЛНЕНИЯ 1. С карбюратором, установленным в автомобиле, и снятым воздушным фильтром запустите двигатель на несколько минут в режиме холостого хода, затем выключите его. 2. Глядя в диффузор карбюратора, вручную откройте дроссельную заслонку. При открытии дроссельной засл.
6.1.11.6 Регулировки на карбюраторе 35 PDSI Смотрите соответствующее описание в подразделе 3.1.3.1.6.
6.1.11.7 Ускоренные обороты холостого хода Система ускоренных оборотов холостого хода приводится в действие при перемещении рычага привода воздушной заслонки. Регулировка осуществляется винтом, который нажимает на рычаг на оси дроссельной заслонки. Регулировка выполнена правильно, если при вытянутом рычаге управления воздушн.
6.1.11.8 Производительность ускорительного насоса Ход ускорительного насоса можно отрегулировать, поворачивая гайку на конце тяги привода ускорительного насоса. Данные о производительности ускорительного насоса приведены в подразделе 6.1.1. ПОРЯДОК ВЫПОЛНЕНИЯ 1. С карбюратором, установленным в автомобиле, и снятым воздушным фильтро.
6.1.11.9 Регулировки на карбюраторе 1В1 Смотрите соответствующее описание в подразделе 3.1.3.1.6.
Расположение ускорительного насоса и блока перемещения заслонки карбюратора 2Е3
1 – ускорительный насос,
2 – блок перемещения заслонки
Расположение клапана обогащения частичной нагрузки и кулачка привода ускорительного насоса карбюратора 2Е3
1 – клапан обогащения частичной нагрузки,
2 – кулачкок привода ускорительного насоса
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите карбюратор с автомобиля, затем слейте топливо из сепаратора пара и поплавковой камеры. Очистите карбюратор снаружи.
2. Промаркируйте и отсоедините от карбюратора шланги и электрические разъемы.
3. Для доступа к жиклерам и поплавковой камере отвинтите пять винтов и снимите верхнюю часть карбюратора. Продуйте жиклеры и каналы карбюратора сжатым воздухом. Для снятия жиклеров вывинтите их.
4. Извлеките из отверстия штуцера топливный фильтр, для чего используйте лезвие тонкой отвертки и ввинтите в фильтр винт с резьбой М3 на глубину 5 мм.
5. Очистите осадок и грязь с поплавковой камеры. Проверьте состояние игольчатого клапана и при наличии износа или дефектов замените его.
6. Проверьте состояние поплавка и при наличии на нем трещин или других дефектов замените его.
7. Регулировка положения поплавка не предусмотрена. Проверьте, чтобы игольчатый клапан закрывался до достижения поплавком своего верхнего положения.
8. Проверьте состояние и, при необходимости, замените диафрагмы в устройстве обогащения частичной нагрузки и в ускорительном насосе.
9. Дальнейшая разборка карбюратора не рекомендуется.
10. Сборка производится в последовательности, обратной разборке. При сборке карбюратора используйте новые прокладки и уплотнительные кольца. Смажьте тяги смазкой на основе дисульфида молибдена.
11. Перед установкой выполните проверки и регулировки карбюратора.
Источник
Карбюраторы Опель Кадетт
6.1.11. Карбюраторы
На автомобилях устанавливается несколько типов карбюраторов с падающим потоком.
Однокамерный карбюратор 32 TL устанавливается на двигатель 1,2 л. Аналогичные карбюраторы 32 PDSI и 1В1 устанавливаются на двигатели 1,3 л с низкой степенью сжатия.
Двухкамерный карбюратор 2Е3 устанавливается на двигатели 1,3 с нормальной степенью сжатия. Дроссельные заслонки карбюратора открываются последовательно. Дроссельная заслонка вторичной камеры открывается только при высоких оборотах двигателя под нагрузкой. Последовательное открытие дроссельных заслонок обеспечивает высокую экономию топлива при плавном ускорении и равномерном движении, а также обеспечивает максимальную мощность двигателя при полном нажатии педали акселератора. Управление вторичной заслонкой производится вакуумом в первичной камере. Диаметры элементов первичной камеры карбюратора меньше, чем вторичной.
Система холостого хода карбюратора работает независимо от остальных систем и управляется винтом регулировки качества смеси.
Калибровка главных жиклеров произведена таким образом, чтобы двигатель работал нормально при полуоткрытой дроссельной заслонке. Для обеспечения подачи требуемого количества топлива при максимальном ускорении используется вакуумный клапан экономайзера. Клапан подает дополнительное количество топлива при максимальном разрежении при полностью открытых дроссельных заслонках.
Для увеличения подачи топлива при ускорении ускорительный насос подает дополнительное топливо в главный диффузор первичной камеры. Управление ускорительным насосом производится механическим кулачком от тяги дроссельной заслонки.
Карбюратор GM Varajet II, устанавливаемый на моделях 1,6 л – двухкамерного типа, но главный топливный жиклер управляется клапаном с конической иглой.
Все карбюраторы имеют системы холостого хода и ускорительный насос, который подает дополнительное топливо в карбюратор при резком открытии дроссельной заслонки.
При наличии автоматической воздушной заслонки крышка заслонки нагревается электрическим обогревателем и при работе двигателя постепенно закрывается. На карбюраторе 2Е3 крышка воздушной заслонки нагревается охлаждающей жидкостью. Если на карбюраторе установлена автоматическая воздушная заслонка любого типа, при запуске холодного двигателя необходимо несколько раз нажать на педаль акселератора.
Источник
Регулировка и проверка карбюратора Solex 35 PDSI
Регулировка ускорительного насоса
Если количество топлива, подаваемого за один ход поршня ускорительного насоса, не соответствует норме, т.е. более 0,9-1,1 см за цикл, завернуть гайку тяги привода, чтобы привести количество топлива в норму.
Регулировка холостого хода двигателя
Регулировка холостого хода производится на прогретом двигателе, с правильно установленным моментом зажигания, при полностью открытой воздушной заслонке и при установленном воздушном фильтре.
Присоединить тахометр и газоанализатор согласно инструкции по эксплуатации.

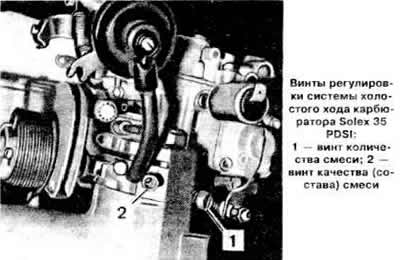

Регулировочным винтом 1 (см. фото) количества смеси установить частоту вращения коленчатого вала двигателя в пределах 900-950 об/мин.
Проверить содержание окиси углерода (СО) в отработавших газах и при необходимости регулировочным винтом 2 качества (состава) смеси добиться содержания СО в пределах 1,0-1,5%. При необходимости винтом 1 восстановить заданную частоту вращения коленчатого вала двигателя на холостом ходу и поставить заглушку на регулировочный винт качества (состава) смеси.
Проверка и регулировка пускового зазора воздушной заслонки
Снять воздушный фильтр.

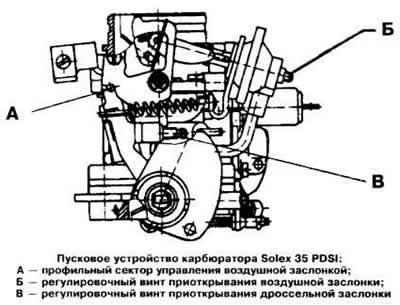

Закрыть воздушную заслонку, переместив профильный сектор «А» (см. рисунок) до упора в ось.
Запустить двигатель и прогреть его до нормальной рабочей температуры.
Измерить пусковой зазор воздушной заслонки, который должен находиться в пределах 3,0-3,4 мм, и при необходимости отрегулировать его регулировочным винтом «Б» хода диафрагмы пневмопривода воздушной заслонки.
При выполнении данной операции на снятом карбюраторе действовать следующим образом:
подключить к патрубку пневмопривода воздушной заслонки ручной вакуумный насос;
закрыть воздушную заслонку;
создать вакуумным насосом разрежение нужной величины в пневмоприводе воздушной заслонки;
замерить пусковой зазор воздушной заслонки, который должен находиться в пределах 3,0-3,4 мм;
отрегулировать при необходимости зазор винтом «Б».
Проверка и регулировка пускового зазора дроссельной заслонки
Снять воздушный фильтр.
Подключить тахометр согласно инструкции по эксплуатации.
Запустить, прогреть двигатель до нормальной рабочей температуры и оставить его работать на холостом ходу.
Закрыть воздушную заслонку так, чтобы профильный сектор уперся а ось. В этом положении снять показания тахометра. Если частота вращения коленчатого вала не находится в пределах 3400-3800 об/мин, снять заглушку с регулировочного винта «В» (см. рисунок) приоткрытия дроссельной заслонки и поворотом винта добиться требуемого режима работы двигателя.
Установить на регулировочный винт «В» заглушку.
При выполнении данной операции на снятом карбюраторе закрыть воздушную заслонку и замерить пусковой зазор дроссельной заслонки, который должен быть 0,65 мм.
Регулировку можно выполнять как на карбюраторе, установленном в автомобиле, так и на карбюраторе, снятом с автомобиля. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Если карбюратор снят с автомобиля, вращайте тягу заслонки сбоку карбюратора до упора рычага в ограничитель и полного закрытия воздушной засл.
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Запустите двигатель и прогрейте его до нормальной рабочей температуры, затем выключите двигатель и снимите воздушный фильтр. 2. Вытяните ручку управления воздушной заслонкой до упора и проверьте, что тяга повернулась в полностью закрытое положение до упора р.
Система ускоренных оборотов холостого хода приводится в действие при перемещении рычага привода воздушной заслонки. Регулировка осуществляется винтом, который нажимает на рычаг на оси дроссельной заслонки. Регулировка выполнена правильно, если при вытянутом рычаге управления воздушн.
