Опель зафира ремонт дисплея

Многофункциональный дисплей — снятие, замена ламп и установка

Подсветка дисплея осуществляется лампами накаливания. При выходе из строя подсветки, лампы можно заменить отдельно. При других неисправностях требуется замена дисплея в сборе.

Снятие дисплея модели Astra

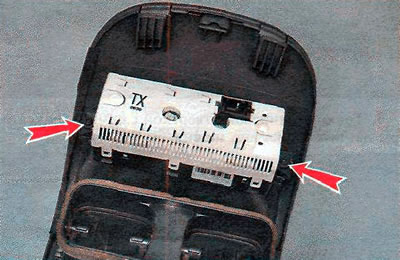

3. Ключом TORX Т20 отворачиваем два винта крепления и отсоединяем дисплей.

Снятие дисплея модели Zafira

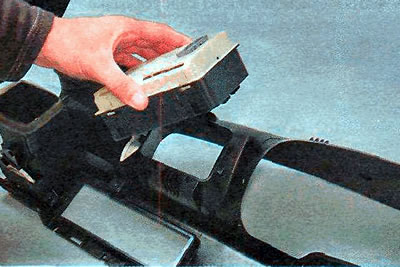

3. Потянув на себя, снимаем дисплей.

Замена ламп

1. Снимаем накладку центральной консоли модели Astra или накладку щитка приборов модели Zafira (см. выше).

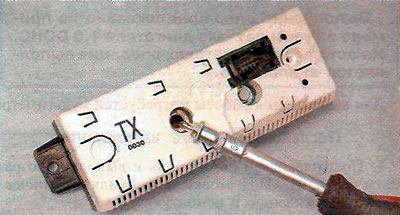

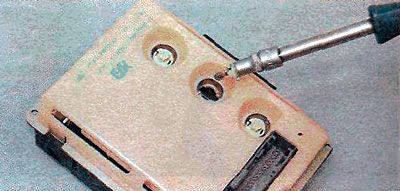

2. Пинцетом, тонкой шлицевой отверткой или торцовым ключом на 6 мм поворачиваем патрон лампы против часовой стрелки и извлекаем его из дисплея.

Замечание. Замена ламп показана на снятых с накладок дисплеях, но для замены только ламп снимать их с накладок не требуется. В зависимости от комплектации на автомобилях могут устанавливаться различные дисплеи, число и расположение ламп подсветки на которых может отличаться от приведенных здесь. Однако процедура их замены полностью аналогична.

Рекомендация. Учитывая трудоемкость выполнения, меняйте сразу все лампы подсветки, даже если перегорела только одна, так как после замены одной может выйти из строя другая.

Установка

Устанавливаем детали в обратной последовательности.

Источник

Bankovsky › Blog › Ликбез по пришивке/отшивке магнитол и дисплеев Opel

Часто сталкиваюсь с вопросами от опелеводов о том что не удается пришить или отшить магнитолу или дисплей по разным причинам. В этом посте решил описать возможные причины и порядок их устранения.

В этой теме речь пойдет о правилах пришивки/отшивки мультимедийных блоков для автомобилей Opel модельного ряда (2005-2012) — Astra H, Vectra C, Zafira B, Combo, Corsa D, Meriva A и другие их сородичи этих годов.

В первую очередь стандартная инструкция по отшивке:
Подключаем OP-COM. Включаем зажигание. Запускаем ПО, Заходим в Diagnostics -> год машины —> модель —> Infotainment System —> EHU (Entertainment Head Unit) —> Programming —> Deactivation Theft Protection —> вводим код.
Результат — на дисплее DISPLAY SAFE и RADIO SAFE/HeadUnit Safe.

Пришивка в обратном порядке, только с использованием функции Activation Theft Protection.

Теперь о частых проблемах, которые могут возникать при пришивке:
1. Некорректная конфигурация MidSpeed Can Bus. Так, например, если в конфигурации магнитолы и/или дисплея указано наличие климат-контроля, а его нет (или просто блок был отключен при разборке консоли), активация не будет успешной. Для успешной активации нужно либо выполнять ее с подключенным блоком климата, либо в параметрах дисплея и магнитолы указать что климат (ECC) отсутствует. При этом сам блок климат-контроля никак не прошивается, проверяется лишь его наличие/отсутствие.
То же самое касается и настроек наличия DAB (Digital Audio Broadcast — модуль приема цифрового радио) и UHP (модуль блютуз), но в отличии от климата эти блоки непосредственно участвуют в процессе пришивки, и после пришивки хранят в себе код. Поэтому, перед пришивкой таких блоков, блоки должны быть отшитыми и в настройках среднескоростной шины всех блоков, которые будут прошиваться (радио, дисплей, блютуз, даб) должно быть указано соответственно их наличие согласно реальной конфигурации.

2. Активировано защитное время (Security Wait Time). Происходит такое после ввода неверного кода (например, когда блоки с разных машин и с разными кодами, или при попытке активировать уже активированный блок другим кодом).
Проверить состояние магнитолы/дисплея можно через меню Measuring Blocks —> Diagnostic Data List 1. Там будут такие параметры:
— Theft Protection (текущее состояние блока). ID O.K. — Пришит, ID Not O.K. Yet — пришито, но пока не подтверждено (нужно выключить зажигание или отключить питание от блока, а затем снова подключить, должно стать ID O.K.), Delivery — Отшит.
— Security Wait Time. Active — активировано, блок временно заблокирован и не сможет быть запрограммирован, Inactive — блок не заблокирован и его можно пришивать
— Remaining Security-Code Inputs — количество оставшихся попыток ввода кода (значение от 10 до 0). С каждым новым некорректным вводом значение уменьшается и активируется время защиты. После корректного ввода кода значение снова становится 10. С каждым некорректным вводом активируется блокировка блока на разные промежутки времени с такими периодами ожидания (hh: mm: ss):
9 — 00:00:10,
8 — 00:10:00,
7 — 00:20:00,
6 — 00:40:00,
5 — 01:20:00,
4 — 02:40:00,
3 — 05:20:00,
2 — 10:40:00
1 — 21:20:00
0 — Game Over
Потому, прежде чем лихорадочно вводить коды, проверьте конфигурацию шины и состояния блоков

3. Магнитола подключена но не включена. Сам часто на такое попадаюсь :). Если магнитола не включена, она будет нормально определяться в программе, но ее отшивка или пришивка будет завершаться с ошибкой

4. Один из пришиваемых блоков не был отшит от предыдущего авто, но от него есть код. В такой ситуации пришивка возможно, но при условии что все остальные блоки (радио, магнитола, опционально блютуз/ДАБ) отшиты.
Вариации:
— Магнитола отшита, дисплей — нет. Пришиваем магнитолу к дисплею кодом от дисплея. Затем отшиваем этим же кодом и получаем отшитые дисплей и магнитолу, которые можно пришивать любым кодом
— Дисплей отшит, магнитола — нет. Просто отшиваем магнитолу ее кодом и получаем получаем отшитые дисплей и магнитолу, которые можно пришивать любым кодом
— Дисплей не отшит, магнитола не отшита и они с разными кодами (от разных авто). Ищем возможность отшить один из блоков (например, залить в блок, в микросхему отшитый дамп, либо отшить на другой машине).
— Нужно доустановить на машину неотшитый ранее блок блютуз или ДАБ. Отшиваем дисплей и магнитолу, подключаем устанавливаемый дополнительный блок, конфигурируем в среднескоростной шине блоков наличие устанавливаемого блока, пришиваем из меню магнитолы весь комплект кодом из доустановленного блока, затем отшиваем и получаем отшитый комплект блоков, которые можно пришивать любым кодом

5. Дисплей отшит, а магнитолы нет. Просто пришиваем дисплей из меню дисплея. Отшить можно будет только путем подключения отшитой магнитолы (штатной) и ее пришивкой к дисплею кодом из дисплея.

Прошу прощения что много текста и нет картинок, но постарался учесть все возможные случаи, с которыми сталкиваются опелеводы при пришивке блоков. Пришивку остальных блоков в данном посте не рассматривал преднамеренно т.к. процесс отличается.

Источник

Ремонт информационного дисплея TID. Opel Zafira A. Замена шлейфа.

Показать панель управления

• Опубликовано: 28 янв 2019
• Поменял шлейф на дисплее Зафирки. К сожалению подвела одна камера, поэтому видео слепил из того что было, вроде получилось показать все моменты. Остались вопросы — смело задавайте в комментариях.
  Видео как снять панель приборов: www.youtube.com/watch?v=gGJde.
  Видео как менять лампочки в щитке приборов, и какие там идут: www.youtube.com/watch?v=p29wm.
  Подписаться на канал: thexvid.com/channel/UCeEF.
  Плэй-лист про Опель: www.youtube.com/watch?v=3IvjH.
  Тут купил шлейф: ссылка ведёт на другой товар (( на Алике в поиске забиваем шлейф зафира TDA, и смотрим по цене и отзывам.
  Тут купил насадку на паяльник: ru.aliexpress.com/item/30-40-.

Комментарии • 0

Спасибо за видео)
это такой-же ремонт, но с другой стороны (больше нервных клеток останется при сборке)
thexvid.com/video/kZD0l_Qme0E/видео.html

На вектре поподшивелил предохранители и все пиксели восстановились, правда через неделю заново кое где попраподали. Я в этом дисплее вообще не нуждаюсь, нафиг он нужен, зачем заморачиваться.

один вопрос к вам ?! а нижняя часть дисплея отделенная пластиком там должно что то показывить ? у меня опель зафира а 2004 года 1.6 безин ? у меня дисплей бортового компютера такой же точно как у вас ! верхняя часть бортового работает нормально все показывает !

@Yoka R в том то все и дело что у меня почему то нет кнопок на ричаге дворников для переключения дисплея

@николай соляник меня переключатели дворника и поворота, искать разъём круих контроля под рулём, или добавить его, итд.

@Yoka R какие манипуляции нужны ?? ноутбуком с программой его подстроить ?

@николай соляник если не ошибаюсь MID. Но только покупкой такого дисплея дело не ограничивается. Нужны дополнительные манипуляции на авто.

@Yoka R большое спасибо ! а какой навороченный бортовой компютер можно купить и где какая марка его?

Підскажіть будь-ласка чому не можу виставити дату на дисплеї (опель зафіра а) вмставляю, нажимаю ок., а воно всерівно кидає «своє».

Пленку на шлейфе нужно срывать или просто приложить на контакты и паяльником прижимать.

Просто паяльником прижать.

Вопрос по дисплею. Почему может светиться подсветка. Забираю ключ, информация исчезает, а подсветка дисплея светится и высаживает АКБ. 34 предохранитель при снятии, обесточивает дисплей и сбрасывает часы и дату, через него идёт утечка тока в 0,43А. В чём может быть проблема. Магнитола снята.

@Александр Забаровский если есть ещё опель рядом на который можно перекинуть дисплей, с этим может возникнуть проблема. Вроде новый дисплей нужно знакомить то ли с машиной то ли с магнитолой чтоб он показывал. Но эта информация не проверенная мной, со слухов.

@Александр Забаровский я бы начал с дисплея.

@Yoka R спасибо за ответ. Будем снимать, вскрывать и смотреть почему остаётся гореть подсветка.

Добрый вечер скажи пожалуйста этот дисплей какое-то отношение к магнитолы имеет или нет ? А то я купил зафиру A 2004 года стоит не родной магнитофон но дисплей нечего не показывает ,а просто светит жёлтым , подскажите пожалуйста что может быть ?

@Yoka R сам дисплей светит хорошо жёлтым ,а вот цифры не какие не показывает ,что это может быть лампочки или шлейф ?

Имеет отношение к магнитоле. Но скорее всего магнитоле он нужен, поскольку магнитолы родные без дисплея. А самому дисплею — магнитола не особо нужна. Только показывать без магнитолы он может только дату, время, и температуру за бортом.
Если светит жёлтым — значит лампочки (или хотя бы одна) не перегорела. А почему не показывает ничего, скорее всего шлейф, но не исключаю и более «глубокий» дефект.
П. С.: дисплеи разные бывают, есть среди них и гораздо информативнее, показывают кроме выше перечисленного ещё и расход топлива и куча других параметров. Всё зависит от комплектации с завода, либо доработок пред. хозяев.
