Форсунки — проверка и замена
Необходимость выполнения данной операции должна быть определена в ходе проверки технического состояния системы управления двигателем (см. «Система управления двигателем — проверка технического состояния и диагностика неисправностей»).
Предупреждение! Перед выполнением операции обязательно ознакомьтесь с разделом «Меры безопасности при обслуживании и ремонте системы управления двигателем».
Для выполнения работы потребуется мультиметр.
Последовательность выполнения
2. Сбрасываем давление в топливопроводе (см. «Топливопровод — сброс давления»).
4. На двигателях 1,4 и 1,6 DOHC извлекаем шланг подвода охлаждающей жидкости к дроссельному узлу из держателей на крышке головки блока цилиндров и отводим его в сторону (см. «Крышка головки блока цилиндров двигателей 1,4 и 1,6 DOHC — снятие, замена прокладки и установка»).
6. На двигателях 1,4 и 1,6 DOHC снимаем воздухоподводящий патрубок (см.«Дроссельный узел — снятие, замена прокладки и установка»).

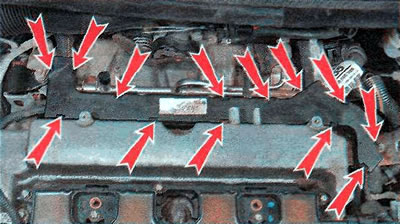

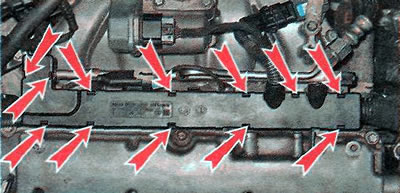

7. При помощи шлицевой отвертки поочередно выводим из зацепления 12 держателей на двигателях 1,4 и 1,6 DOHC.
. или 13 держателей на двигателе 1,8 DOHC и снимаем верхнюю крышку защитного кожуха жгута проводов.

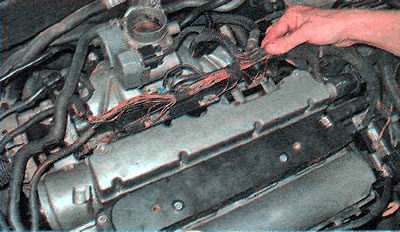

8. Извлекаем жгут проводов из защитного кожуха (показано на примере двигателя 1,6 DOHC, на остальных двигателях жгут извлекается аналогично).

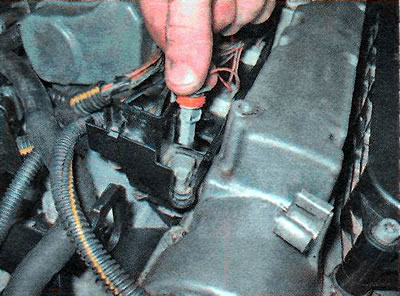

9. Шлицевой отверткой немного отгибаем фиксатор.

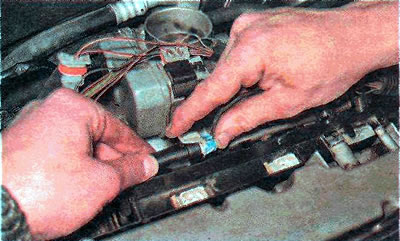

. и отсоединяем колодку жгута проводов от форсунки первого цилиндра (показано надвигателе 1,6 DOHC, на остальных двигателях аналогично).
10. Аналогичным образом отсоединяем колодки от форсунок остальных цилиндров и отводим жгут проводов в сторону.

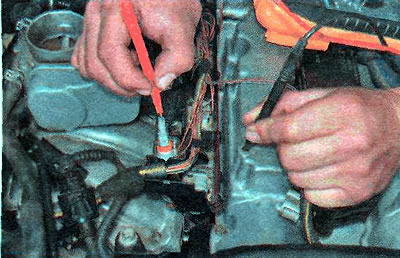

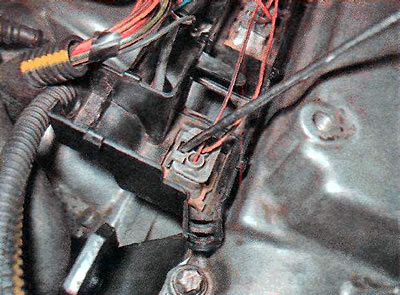

11. Поочередно подсоединяем мультиметр в режиме вольтметра к выводам 1 колодок жгута проводов форсунок и к «массе» автомобиля (показано на двигателе 1,6 DOHC, на остальных двигателях аналогично). Включаем зажигание и снимаем показания прибора. Напряжение должно быть не менее 12 В. Выключаем зажигание.
При отсутствии напряжения проверяем предохранитель Ef6 (см. «Монтажные блоки предохранителей и реле»). Если предохранитель перегорел, заменяем его. Повторно включаем зажигание. Если предохранитель снова перегорает, значит, в цепи короткое замыкание, которое необходимо устранить (см. «Проверка и ремонт электрических цепей»).
13. Если предохранитель и реле целы, а напряжения нет, значит, в цепи обрыв, который необходимо устранить (см. «Проверка и ремонт электрических цепей»).

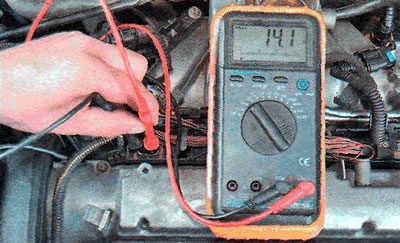

14. Мультиметром в режиме омметра проверяем сопротивление обмотки форсунки, для чего подсоединяем выводы мультиметра к контактам форсунки. Сопротивление должно быть около 13-14 Ом, в противном случае форсунку необходимо заменить. Аналогично проверяем остальные форсунки (показано на двигателе 1,6 DOHC, на остальных двигателях аналогично).
15. С помощью двух проводов напрямую от аккумуляторной батареи кратковременно подаем на контакты форсунок напряжение 12 В. У исправной форсунки должен быть слышен характерный щелчок при открывании клапана. Неисправные форсунки заменяем.
Замечание. Последующие операции необходимы только для снятия топливной рампы и для замены форсунок.
16. На двигателях 1,4 и 1,6 DOHC разъединяем колодку жгута проводов датчика детонации.

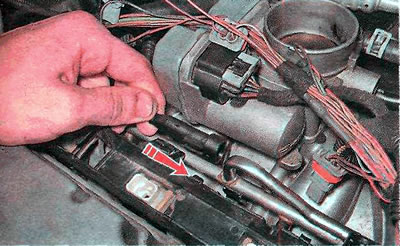

. и отсоединяем колодку жгута проводов от защитного кожуха, сдвигая ее в направлении, указанном стрелкой.

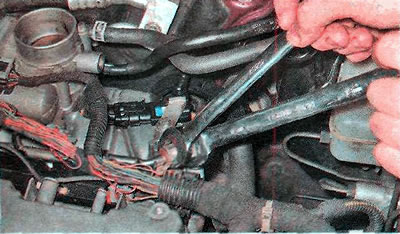

17. Удерживая ключом на 17 мм штуцер топливной рампы, ключом 19 мм отворачиваем гайку трубопровода и отсоединяем его от топливной рампы (показано на двигателе 1,6 DOHC, на остальных двигателях аналогично).

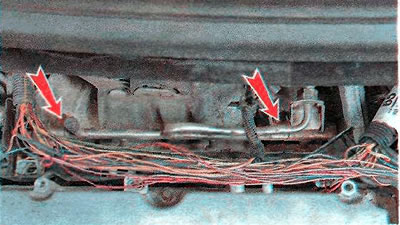

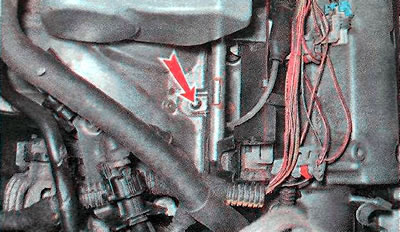

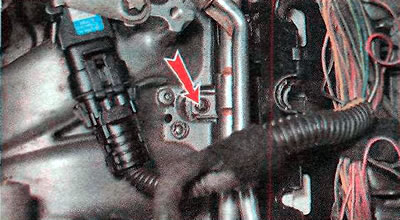

18. На двигателях 1,4 и 1,6 DOHC ключом TORX Е8 выворачиваем правый.
. и левый болты крепления топливной рампы.

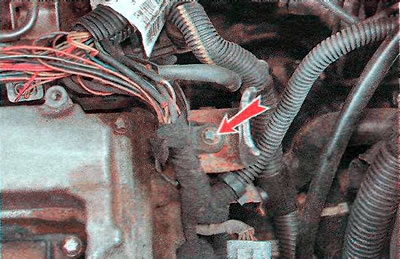

19. На двигателе 1,8 DOHC ключом TORX Е10 отворачиваем болт крепления защитного кожуха.
. а ключом TORX Е8 — два болта крепления топливной рампы.

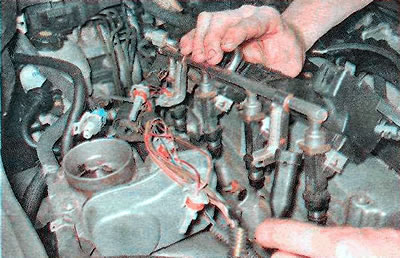

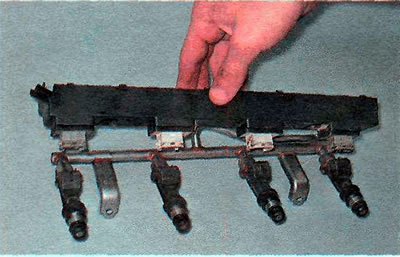

20. Потянув вверх, снимаем топливную рампу в сборе с форсунками и нижней частью защитного кожуха (показано на двигателе 1,6 DOHC, на остальных двигателях аналогично).
Предупреждение! Заменяйте нижние уплотнительные кольца форсунок при каждом снятии топливной рампы в сборе с форсунками (см. ниже).
Замечание. Дальнейшее выполнение операции показано на двигателе 1,6 DOHC, на остальных двигателях аналогично.

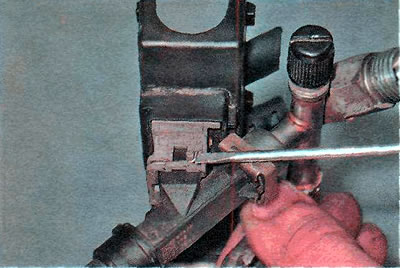

21. Шлицевой отверткой поддеваем и снимаем фиксатор колодки форсунки.
22. Аналогичным способом снимаем все остальные фиксаторы и отсоединяем защитный кожух.

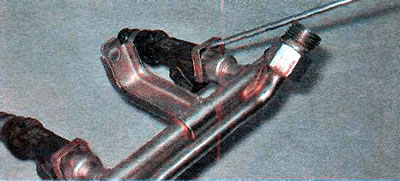

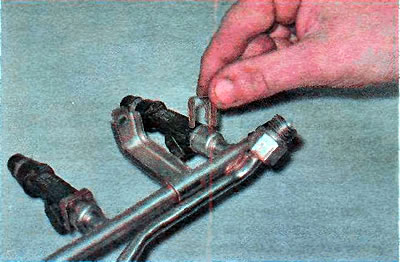

23. Шлицевой отверткой поддеваем фиксатор форсунки.

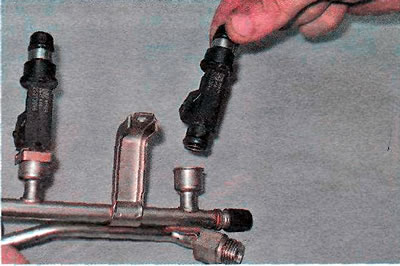

24. Извлекаем форсунку из топливной рампы.
Предупреждение! Заменяйте верхние уплотнительные кольца форсунок при снятии форсунки с рампы.

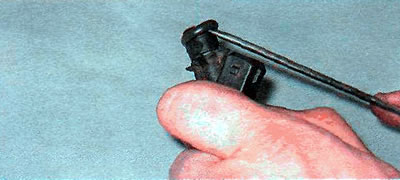

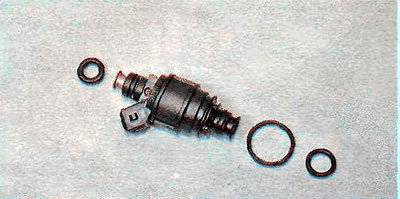

25. Поддеваем отверткой верхнее уплотнительное кольцо форсунки и снимаем его.
26. Аналогичным образом снимаем нижнее уплотнительное кольцо.
Замечание. На двигателе 1,8 DOHC установлено три уплотнительных кольца.
27. Устанавливаем все снятые детали в обратной последовательности. При установке новых уплотнительных колец форсунок следим за тем, чтобы они не перекручивались.
Рекомендация. Для облегчения установки форсунки в топливную рампу, а также для установки топливной рампы во впускной трубопровод, смажьте уплотнительные кольца форсунок тонким слоем технического вазелина или трансмиссионным маслом.
