Головка блока цилиндров двигателей 1,4 и 1,6 DOHC — замена прокладки

Для замены прокладки целесообразно снимать головку блока цилиндров в сборе с распределительными валами, впускным трубопроводом, ресивером и дроссельным узлом.

Последовательность выполнения

Замечание. Для удобства выполнения работы на модели Zafira необходимо снять вентиляционную решетку и верхнюю панель моторного щита (см. «Привод переднего стеклоочистителя модели Zafira — проверка и замена»).

2. Сливаем масло (см. «Система смазки — замена масла и масляного фильтра») и охлаждающую жидкость (см. «Охлаждающая жидкость — замена»).

5. Отводим выпускной коллектор от головки блока цилиндров (см. «Выпускной коллектор — замена прокладки»),

6. Отсоединяем от топливной рампы топливопровод (см. «Форсунки — проверка и замена»).

7. Отсоединяем колодки жгута проводов от датчика температуры охлаждающей жидкости (см. «Датчик температуры охлаждающей жидкости — проверка и замена»), от клапана продувки адсорбера (см. «Клапан продувки адсорбера — проверка и замена»), от датчика положения распределительного вала (см. «Датчик положения распределительного вала — замена»), от датчиков концентрации кислорода (см. «Датчики концентрации кислорода — замена»), от датчика абсолютного давления во впускном трубопроводе (см. «Датчик абсолютного давления во впускном трубопроводе двигателей 1,4 и 1,6 DOHC — замена»), от клапана системы рециркуляции отработавших газов (см. «Клапан системы рециркуляции отработавших газов — замена») и от дроссельного узла (см. «Дроссельный узел — снятие, замена прокладки и установка»),

8. На автомобилях с тросовым приводом дроссельной заслонки отсоединяем трос от дроссельного узла (см. «Дроссельный узел — снятие, замена прокладки и установка»).

9. Отсоединяем держатель верхнего жгута проводов (шланг системы вентиляции картера снят).

10. Отсоединяем колодку жгута проводов от датчика положения коленчатого вала (см. «Датчик коленчатого вала — замена»),

11. Отсоединяем колодку жгута проводов от модуля зажигания (см. «Модуль зажигания — проверка и замена»),

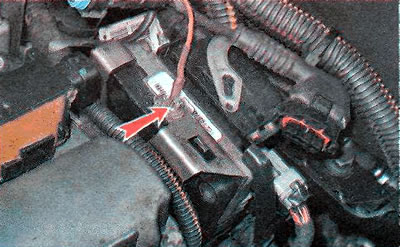

12. Ключом TORX Е12 выворачиваем болт крепления провода «массы» ЭБУ.

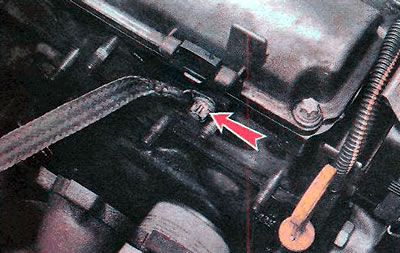

14. Ключом TORX Е12 выворачиваем болт крепления отрицательного провода двигателя.

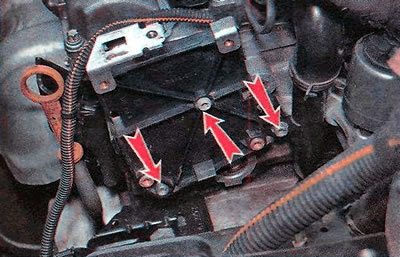

15. Ключом TORX Т35 отворачиваем три болта крепления кронштейна ЭБУ и снимаем его.

16. Отводим в сторону верхний жгут проводов головки блока цилиндров (см. «Форсунки — проверка и замена»).

17. Отсоединяем шланги от термостата (см. «Термостат — проверка и замена»).

18. Снимаем заднюю крышку привода ремня привода ГРМ (см. «Сальники распределительных валов — замена»).

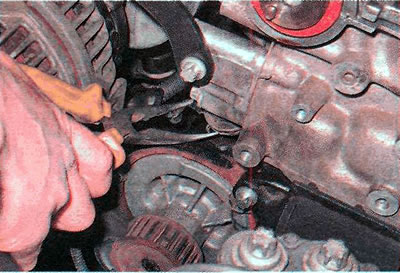

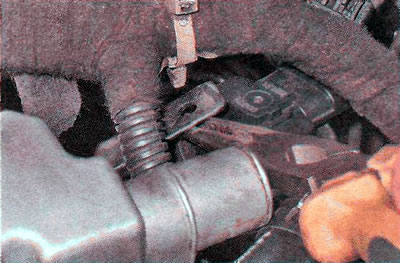

19. Разжимаем стяжной хомут шланга патрубка головки блока цилиндров и снимаем шланг с патрубка головки блока цилиндров.

20. Снимаем верхний кронштейн крепления генератора (см. «Генератор — замена»).

21. Отсоединяем шланг подвода жидкости к радиатору отопителя климатической установки (см. «Впускной ресивер и трубопровод двигателей 1,4 и 1,6 DOHC — замена прокладок»).

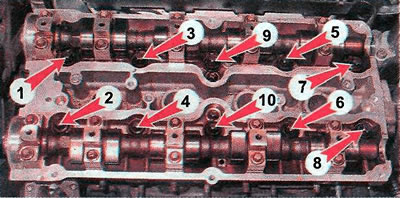

22. Ключом TORX Е12 равномерно, по полоборота отворачиваем десять болтов крепления головки блока цилиндров в указанном порядке.

23. Еще раз убеждаемся, что от головки блока отсоединены все необходимые элементы.

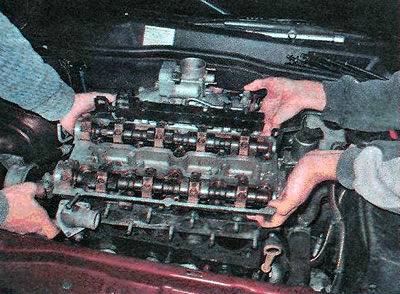

24. Снимаем головку блока цилиндров в сборе с впускным трубопроводом.

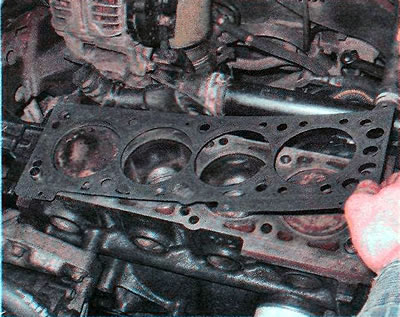

25. Снимаем прокладку головки блока цилиндров.

Рекомендация. При замене прокладки головки блока настоятельно рекомендуем провести проверку головки блока цилиндров (см. «Головка блока цилиндров — проверка»).

26. Очищаем привалочную поверхность блока цилиндров и поршни от масляных отложений, металлической щеткой удаляем нагар с доньев поршней.

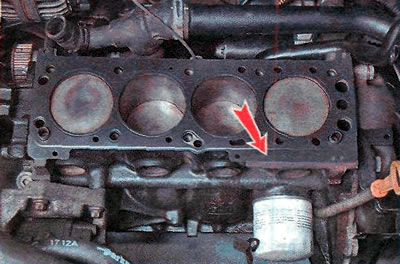

27. Устанавливаем новую прокладку головки блока цилиндров, совмещая отверстия с направляющими головки блока. Надпись OBEN/TOP должна быть направлена вверх.

28. Устанавливаем остальные детали в обратной последовательности, затяжку болтов осуществляем предписанным моментом (см. «Справочные данные») в указанном порядке.
