Передний бампер — замена
Замена нижней части декоративной накладки
Замена декоративной накладки и усилителя
Как снять передний бампер? – zafira b – опель клуб первый российский
Крепёж бампера переднего
#1 aleks-36
#2 berkut
#3 aleks-36
#4 berkut
#5 Демьян
#6 berkut
#7 aleks-36
#8 berkut
#9 aleks-36
Прикрепленные изображения
#10 berkut
#11 aleks-36
#12 berkut

Передний бампер — замена

Передний бампер состоит из декоративной накладки и усилителя. От несильного удара, как правило, ломается только внешняя декоративная накладка, которую можно заменить отдельно. Также в случае необходимости отдельно можно заменить нижнюю часть декоративной накладки (спойлер).

Замечание. Выполнение операции показано на примере замены бампера модели Astra. На модели Zafira операция выполняется аналогично.

Замена нижней части декоративной накладки

Замечание. Нижняя часть накладки бампера состоит из двух частей. Выполнение операции показано на левой половине. Замена правой половины выполняется аналогично.

2. Крестовой отверткой выворачиваем винт бокового крепления нижней части накладки переднего бампера с левой стороны.

3. Крестовой отверткой отворачиваем левый болт центрального крепления.

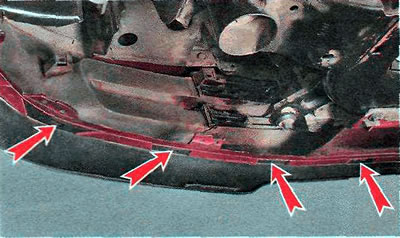

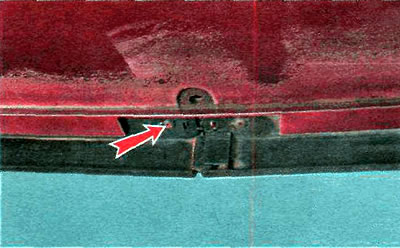

4. Поочередно при помощи тонкой шлицевой отвертки выводим четыре держателя накладки бампера из зацепления с его нижней частью.

5. Снимаем нижнюю левую часть накладки бампера.

6. Устанавливаем детали в обратной последовательности.

Замена декоративной накладки и усилителя

2. Открываем капот.

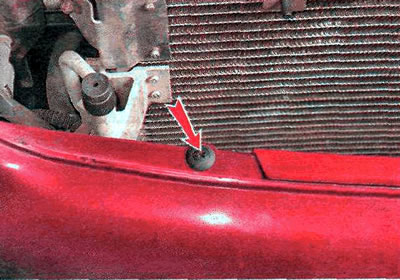

3. Крестовой отверткой выворачиваем фиксатор и извлекаем правый верхний держатель накладки переднего бампера.

Аналогичным образом извлекаем левый верхний держатель.

4. Отворачиваем крепления левого и правого подкрылков к бамперу (см. «Подкрылок переднего крыла — снятие и установка»).

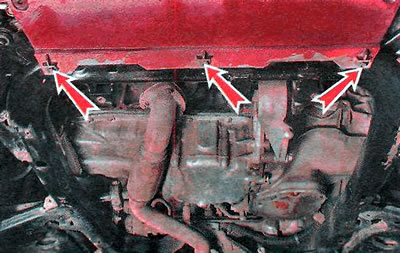

5. Крестовой отверткой выворачиваем фиксаторы и извлекаем три нижних держателя накладки переднего бампера.

6. Если установлены противотуманные фары, отсоединяем от них колодки жгута проводов (см. «Противотуманная фара — замена лампы»).

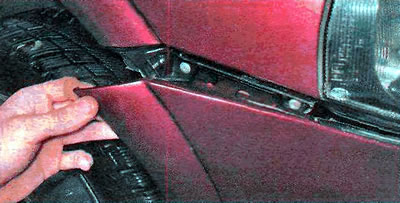

7. Преодолевая сопротивление фиксаторов, немного отводим боковые части накладки бампера в сторону.

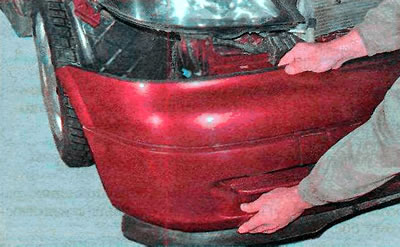

8. Потянув вперед, снимаем накладку переднего бампера.

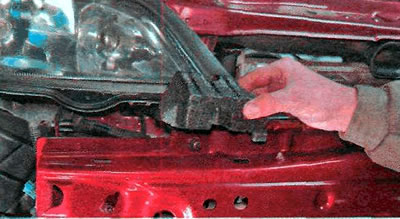

9. При необходимости замены усилителя снимаем пенопластовые вставки с правой.

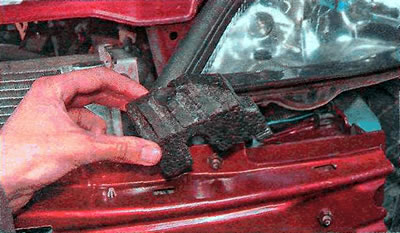

. и левой стороны.

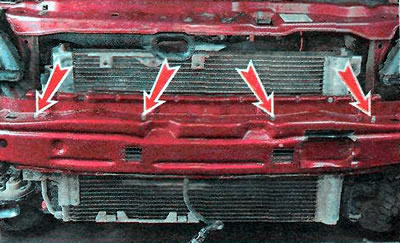

10. Отсоединяем от усилителя четыре держателя жгута проводов.

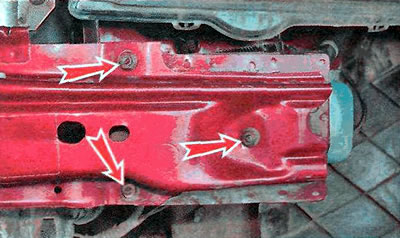

11. Ключом на 13 мм отворачиваем три гайки крепления усилителя переднего бампера с левой и аналогично с правой стороны.

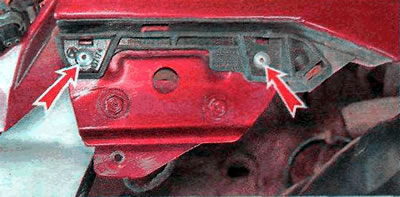

12. При необходимости сверлом диаметром 10 мм высверливаем две заклепки и снимаем боковые кронштейны.

13. Устанавливаем детали в обратной последовательности. Перед установкой проверяем состояние фиксаторов и держателей.

Источник

Как снять передний бампер? – zafira b – опель клуб первый российский

Опубликовано 18 Март 2013 – 14:25

Итак, для работы необходим такой инструмент:
– отвертка или ключ с битой Torx T20
– отвертка или ключ с битой Torx T25

– ключ с головкой на 8
– плоская отвертка

Порядок разборки
1. Откручиваем отверткой Т25 3 самореза, фиксирующие верхнюю декоративную решетку радиатора (у кого-то может крепиться на 4 самореза).

2. Аккуратно отклоняем решетку в сторону от двигателя, рукой подлазим под направляющую бампера и поочередно прижимая лепестки восьми защелок решетки, снимаем решетку. На фото ниже виден принцип крепления

3. Из нижней декоративной решетки вынимаем датчик наружной температуры. Мне после визита со Столички его попросту не установили в решетку, болтался на проводе

4. Снимаем 2 пистона, крепящие бампер к направляющей. Плоской отверткой вынимаем за шляпку распирающий стержень пистона, затем вынимаем и сам пистон

5. Откручиваем ключом с головкой на «8» 2 самореза, крепящие бампер

6. Под колесными арками передних колес отверткой Т20 откручиваем по 2 самореза, которые крепят подкрылок к бамперу

7. Отсоединяем бампер от крыла, снимая его с направляющих. Снимаем и ложим на землю. Бампер также имеет крепления где-то снизу, в районе защиты двигателя, но необходимости в их снятии не было.

8. Откручиваем ключом с головкой на «8» 3 самореза, крепящие фару – два сверху и один под фарой. Отсоединяем разъем с проводами и снимаем фару.

Ремонт крепления фар.
Для ремонта креплений фар у АлександраPILOT приобрел ремкомплект креплений фар (GM 12 18 932)

Суть ремонта очень проста – срезаются остатки старых креплений, на их место устанавливаются новые из ремкомплекта и прикручиваются саморезами в изначально подготовленные для этого места.

Т.е., фара изначально изготавливается так что имеет на корпусе элементы для фиксации новых креплений. Вот немцы, умеют же делать, сволочи!

После ремонта сборка производится в обратном порядке.

Итого по времени:
– разборка – 20 минут
– ремонт креплений фар – 10 минут
– сборка, подгонка фар – 40 минут

По деньгам:
– ремкомплект креплений фар GM 12 18 932 – 483 грн.
– пиво ППБ «Бочкове» – 8 грн

Изменено: Bank, 18 Март 2013 – 15:06

Источник

Крепёж бампера переднего

#1 aleks-36

Постоянные посетители

Cообщений: 296

Город: Вологда
Автомобиль: Zafira B

@Упоминание

#2 berkut

Опелевод со стажем

Клубные пользователи

Cообщений: 13 116

Город: Москва, ТиНАО, ПБ
Автомобиль: 1,8 (LPG)

@Упоминание

разгадывание авто»электро головоломок», ремонт и восстановление электропроводки без пайки и скруток, поиск обрывов и потерявшихся сигналов, убирание «соплей» и пр.

#3 aleks-36

Постоянные посетители

Cообщений: 296

Город: Вологда
Автомобиль: Zafira B

@Упоминание

#4 berkut

Опелевод со стажем

Клубные пользователи

Cообщений: 13 116

Город: Москва, ТиНАО, ПБ
Автомобиль: 1,8 (LPG)

@Упоминание

давайте не будем попусту темы плодить

возможно это
13178477 14 00 781 ОПОРА, ПЕРЕДНЯЯ КОНЦЕВАЯ ПАНЕЛЬ, НИЖНИЙ, КРОНШТЕЙН ПЕРЕДНЕЙ ПОДВЕСКИ

крепить можно заклепками, а можно пистонами, если их подобрать по размеру

а еще лучше, выложи наконец фото, по задаваемым вопросам. проще будет ориентироваться с ответами

Сообщение отредактировал berkut: 21 Декабрь 2016 — 02:35

#5 Демьян

Опелевод со стажем

Постоянные посетители

Cообщений: 2 104

Город: Новороссийск
Интересы: Друзья, машины, вино, рок-н-рол.
Автомобиль: Opel Zafira B 2007г.в. z18xer МКПП

@Упоминание

собственно интересует все составные части снизу бампера, крепления,клипсы,парт номера для покупки и ещё там пластик который закрывает доступ грязи к ремню генератора и если из под капота смотреть,

Вот вам два эскиза, укажите какие позиции вам нужны.

#6 berkut

Опелевод со стажем

Клубные пользователи

Cообщений: 13 116

Город: Москва, ТиНАО, ПБ
Автомобиль: 1,8 (LPG)

@Упоминание

я дал номер 12 позиции.

#7 aleks-36

Постоянные посетители

Cообщений: 296

Город: Вологда
Автомобиль: Zafira B

@Упоминание

От 12 позиции остался маленький кусок это точно
, она серого цвета, завтра постараюсь сфоткать с верху и снизу и еще если не ошибаюсь потеряна хрень номер 5 не мог картинку с емекса забрать никак вот ссыль . https://www.emex.ru/. =10287&unitid=2

Сообщение отредактировал aleks-36: 21 Декабрь 2016 — 21:47

#8 berkut

Опелевод со стажем

Клубные пользователи

Cообщений: 13 116

Город: Москва, ТиНАО, ПБ
Автомобиль: 1,8 (LPG)

@Упоминание

#9 aleks-36

Постоянные посетители

Cообщений: 296

Город: Вологда
Автомобиль: Zafira B

@Упоминание

Деталь 5 на месте, вот на фото ,что должно быть по краям бампера с низу ,или так и должно быть? видно ремень генератора с улицы, что должно его закрывать?

Прикрепленные изображения

Сообщение отредактировал aleks-36: 24 Декабрь 2016 — 13:59

#10 berkut

Опелевод со стажем

Клубные пользователи

Cообщений: 13 116

Город: Москва, ТиНАО, ПБ
Автомобиль: 1,8 (LPG)

@Упоминание

судя по фото просто вырвало и отломило кусок серой пластины. с боков ниши так и остаются.

фото атасные. мало того, что выложены вверх ногами, да еще и крупные слишком.

нам же не интересно смотреть отломанную заклепку, нам же с вами важен крупный план.

видно ремень генератора с улицы, что должно его закрывать?

там видно часть боковой защиты спереди она не имеет борта она защищает только со стороны колесной ниши. так что с первого взгляда вроде остальное все на месте

#11 aleks-36

Постоянные посетители

Cообщений: 296

Город: Вологда
Автомобиль: Zafira B

@Упоминание

А может ну ее нафиг, эту пластину она 1400 руб стоит,бампер вроде крепко висит на саморезиках, вот найти бы чем ремень прикрыть, и эти ниши грязь под капот летит ппц, может они подкрылками закрывались ,у вас то как, тоже дорогу видно из под капота сверху?

#12 berkut

Опелевод со стажем

Клубные пользователи

Cообщений: 13 116

Город: Москва, ТиНАО, ПБ
Автомобиль: 1,8 (LPG)

@Упоминание

да видно, если под углом смотреть.

а пластину можно вырезать из любого листового металла. кусок есть, размер по дыркам есть. сама она симметричная справа на лево относительно центра. можно сделать.
