Ремонт светильника с оптико-акустическим датчиком

Если кому лень читать статью, сразу смотрите видео (но не забудьте поставить “нравку” и поделиться статьёй с друзьями ))):

Недавно в подъезде перестал работать светильник. Жена, разумеется стала меня “пилить”. Да и самому неудобно двери в темноте открывать.

Поэтому не прошло и двух недель, как собрался починить…

Что делать в таких случаях? Возможные варианты:

• Плюнуть и забыть
• Вызвать электрика
• Сделать самому

Поскольку у меня есть жена, то первый вариант не выполним. Плюнуть ещё можно, а вот забыть…

Второй вариант хороший. А поскольку освещением в подъезде занимается управляющая компания, то ещё и бесплатный. Однако в моём случае светильник находится в тамбуре, а тамбур закрыт. И при вызове электрика пришлось бы сидеть дома и ждать его. Я ждать не люблю, поэтому решил все сделать сам.

Первым делом, разумеется, надо проверить лампочку. Для этого разбираем светильник. Там может быть резиновая прокладка — не потеряйте её.

В моём случае лампочка оказалась исправной. Провода тоже были в порядке.

ВАЖНО! Не забудьте убедиться в том, что на светильник подаётся напряжение. Многие про это забывают, а потом теряют деньги и время.

Если и лампочка исправна, и напряжение есть, то остаётся одно — узел управления лампой. Как правило, это оптико-акустический датчик. Работа светильника с оптико-акустическим датчиком выполняется по следующему алгоритму:

• Если рядом со светильником темно, то датчик реагирует на звук, и включает лампу на несколько секунд, например, при хлопке в ладоши.
• Если рядом со светильником достаточно светло, то на звук датчик НЕ реагирует и ничего не включает.

Если вышел из строя этот самый оптико-акустический датчик, то здесь опять же есть варианты (плюнуть и забыть не рассматриваем):

• Починить самому
• Отдать знакомому электронщику
• Купить новый

Чинить самому имеет смысл только в том случае, если вам это нравится. Самое простое — попробовать поменять микрофон. Такой микрофон можно купить или взять из старого телефона.

Отдавать электронщику имеет смысл только в том случае, если он починит устройство бесплатно. Иначе дешевле купить новый — и это самый быстрый способ (цена примерно 150 рублей).

В магазин лучше взять с собой неисправный датчик, чтобы продавец подобрал вам наиболее близкий аналог.

Возможно, у кого-то возникнет вопрос — как подключить этот датчик к светильнику? Схема обычно приводится на самом датчике (см. рис.).

Как видно на схеме, фаза должна подаваться на датчик. Однако я пробовал включать и наоборот — то есть фазу подавал на лампочку, а нейтраль на датчик. Так тоже всё работает. Однако с точки зрения безопасности лучше всё-таки фазу подавать на датчик.

Некоторые подробности можете узнать из видео (см. выше). Ну а если хотите не пропустить новый выпуски — подписывайтесь на канал. И не забывайте ставить “нравки” и делиться с друзьями.

Источник

Переделка светильника Актей СА-7006Д на постоянное свечение

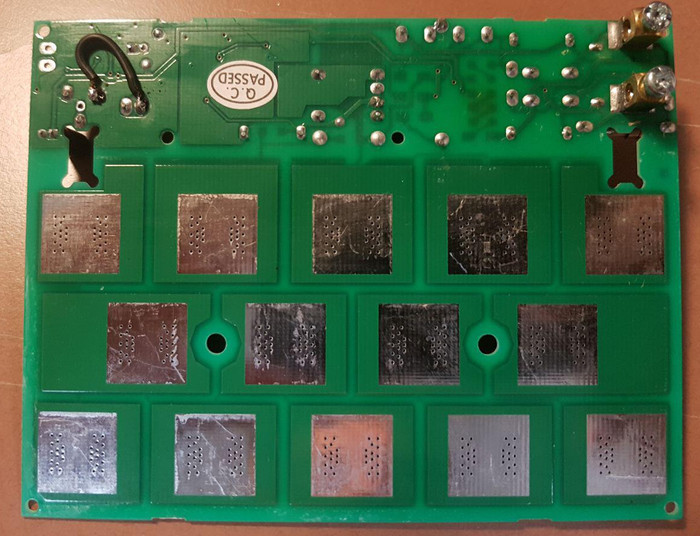

Висят у меня в подъезде вот такие светильники с датчиком света и звука. Когда темно они зажигаются в полнакала, а когда идёшь или разговариваешь — зажигаются на полную.

Проблема в том, что когда стоишь на месте они гаснут. Раньше меня это просто бесило, но когда повесил в подъезде видеокамеру это стало ещё и вызывать ненужные срабатывания датчика движения (потому как лампы включаются и от звука из квартир, с других этажей, от лифта и т.п.). Нужно было сделать чтоб светили постоянно.

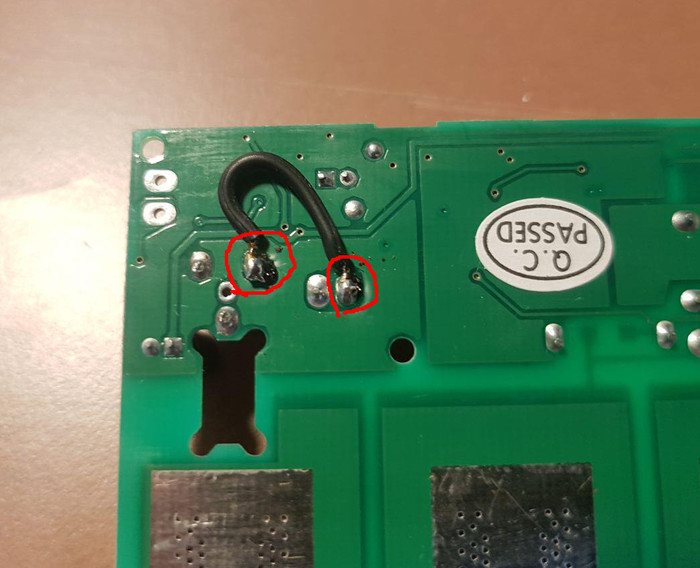

Принципиальную схему я не нашел, но методом научного тыка подобрал такое решение: плюс питания электронной части подаётся на один из контактов микрофона, при этом сам микрофон остаётся на месте. Принцип действия, думаю в том, что плюс там не совсем стабилизирован, и при подаче на микрофон выглядит как шум. Вот такой проводочек запаял:

Теперь не мигает.

Найдены возможные дубликаты

Лига электриков

2.9K пост 19.3K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Ну во-первых: не совсем сломал, реакция на свет осталась. Во-вторых : хорошая вещь должна быть продумана и удобна в использовании. А это фуфло. Раньше стояли светильники с PIR-датчиком — вот те были правильные, но не пережили распильно-откатный капремонт подъезда.

Не лучше было уменьшить чувствительность микрофона?

там 50 сек задержка без возможности регулировки

Фильтрами заглушить НЧ, тем самым избавиться от шумов из квартир и вибраций. Резисторами и кондерами ограничить амплитуды ВЧ и добиться, чтоб по щелчку пальцев (например) устойчиво срабатывал.

Смысл в срабатывании по щелчку пальцев? Он должен реагировать на присутсвие людей, то есть на любой шорох.

На голос, звуки шагов и т.д. Но не на пердёж и храп Петровича за стенкой на первом этаже.

а петрович в каком диапазоне пердит?

В инфразвуковом похоже.

Иногда в рентгеновском. Опасный чёрт.

Чтоб светило всегда в дежурном режиме? Темно слишком.

был светильник за 900р стал за 200

Вот их и надо было ставить изначально. Смысл в экономии 3 ватт?

Это с одной лампы 3. А с подъезда? Дома? Улицы?

После капремонта поставили эти убогие акустические светильники. Приходится идти и хлопать в ладоши на каждом этаже как идиот.

Такой светильник стоит 1200р. Фактически неремонтопригоден. Проще было поставить за 300р плафон, и за 100р хорошую лампу филипс/осрам на 5-7вт.

2,5кВт/мес при 12 часах работы по 5р/квтч — 12р/мес. Разница (1200-400)/12=66 месяцев или 5,5 лет. А там либо светильник сдохнет — опять 1200. Либо лампочку за 100р поменять.

Ну допустим что моя переделанная лампа светит на свои 6 ватт круглосуточно. А непеределанная светит круглосуточно на свои 2 ватта в дежурном режиме и никто не ходит. Путём несложных расчётов находим, что переделанная лампа будет съедать лишний 1 квт*ч за

10 дней. Это лишних 180 р в год при стоимости киловатта в 5 рублей (даже не учитывая ночной тариф). Предположим, что мою неэкономичную лампу купили за 200 р. Таким образом по самой оптимистичной оценке режим экономии отобъётся примерно через 4 года. А там как раз заканчивается гарантия, и УК поменяет их на новые.

А вот мне интересно: те, кто заминусовали не согласны с расчётом, или это представители УК, план которых раскусили? 🙂

жаль фотки с другой стороны нет

былобы полезно в будущем

я про фото платы со стороны деталей и светодиодов

Полезу ещё одну ковырять — могу зафоткать. А почему интересует то?

на случай ремонта . когда сильно в саже или не видно элементов

да и банально интересно что там в 900р вложили

Вот такую фоточку нашел. Не особо чёткую.
