Ремонт бытовых приборов и электроники, руководства по ремонту

Ремонт бытовых приборов и электроники — комплекс мероприятий, направленных на сохранение и поддержание в работоспособном состоянии прибора.

Ремонт можно подразделить на мелкий, средний и капитальный. При мелком ремонте устраняются мелкие неисправности, регулируются несложные узлы. При среднем ремонте заменяются вышедшие из строя отдельные детали, производится регулировка. При капитальном ремонте заменяются или восстанавливаются отдельные узлы, выполняются сложные наладочные и регулировочные работы.

Ремонтом бытовых приборов и электроники должны заниматься обученные и аттестованные мастера (техники-ремонтники), владеющие навыками и опытом проведения ремонта современного, часто очень сложного и дорогостоящего оборудования, обладающие специальными диагностическими и контрольно-измерительными приборами. Только мастера по ремонту бытовой техники могут гарантировать макимальное качество и короткие сроки проведения ремонта.

Такие услуги можно заказать на специализированных сервисах по подбору мастеров:

Самостоятельный ремонт бытовых приборов и электроники

При выполнении работ по ремонту необходимо обязательно соблюдать правила техники безопасности!

Прежде чем приступить к проведению ремонтных работ, следует внимательно ознакомиться с принципиальной схемой и особенностями работы прибора, техническими характеристиками и правилами эксплуатации.

На проверку исправности всех деталей и контактных соединений требуется много времени, а причина нарушения нормальной работы прибора может быть не обнаружена. Поэтому необходимо придерживаться правильно принятой методики нахождения неисправности и проверки работы прибора.

Ремонтные работы целесообразно проводить в следующей последовательности:

внешний осмотр прибора, выявление видимых наружных повреждений отдельных элементов и явных повреждений элементов принципиальной схемы прибора;

нахождение дефектного узла, а в дефектном узле неисправной детали или неисправного элемента;

определение объема ремонтных работ;

восстановление неисправной детали, узла или отказавшего элемента и замена их исправными;

регулировка, настройка прибора.

В зависимости от особенностей того или иного прибора и вида неисправности может применяться и другая методика проведения ремонтно-восстановительных работ.

К общим неисправностям бытовой электрической аппаратуры следует отнести неисправности в цепях питания, перегорание сигнальных ламп.

Если при включении электрического прибора в сеть сигнальная лампа не загорается, то прежде всего следует проверить напряжение в сети, затем исправность сетевых предохранителей, сигнальных ламп, соединительных шнуров, контактных устройств, переключателей сети (если прибор предназначен для включения в сеть на два номинальных напряжения), выключателей.

Неудовлетворительная работа или полный отказ электрического прибора или машины могут быть обусловлены не только наличием дефектов в элементах электрической схемы, но и некачественным соединением (с помощью зажимов, пайки) этих элементов.

Общие советы по ремонту бытовых приборов:

Ремонт электродвигателей бытовой техники:

Как научиться ремонтировать электронику с нуля:

Примеры поиска причин неисправностей и проведения ремонта бытовых приборов (руководства по ремонту):

Источник

Особенности ремонта электрических аппаратов с элементами силовой электроники

Особенности ремонта электрических аппаратов с элементами силовой электроники и микропроцессорной техники

В настоящее время все чаще используются электромеханические аппараты с применением элементов силовой электроники и элект­ронные силовые аппараты. Например, уже широко известны тиристорные магнитные пускатели. Они предназначены для дистанцион­ного или местного управления и защиты от перегрузки и токов ко­роткого замыкания асинхронных короткозамкиутых двигателей.

По сравнению с магнитными тиристорные пускатели имеют следующие преимущества: отсутствие механических коммутиру­ющих контактов, что исключает образование электрической дуги при коммутации, плавный пуск электродвигателя, большой срок службы.

На промышленных предприятиях применяют тиристорные пус­катели ПТ40-380, ПТ40-380Д (реверсивные) и другие пусковые тиристорные устройства. Электрическая схема тиристорного пус­кателя ПТ40-380 приведена на рис. 14.11.

Ремонт электронных аппаратов сводится в основном к провер­ке схем и устранению в них мелких неполадок, например нарушений контакта в местах пайки, к замене блоков, вышедших из строя, или настройке блоков, параметры которых вышли из допустимых пределов.

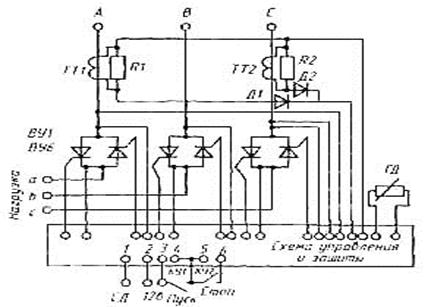

Рис.14.11. электрическая схема тиристорного пускателя ПТ 40-380

Источник

Особенности ремонта электрических аппаратов с элементами силовой электроники и микропроцессорной техники

Широко известные тиристорные магнитные пускатели. Предназначены для дистанционного или местного управления и защиты от перегрузки и токов короткого замыкание асинхронных короткозамкнутых двигателей. На промышленных предприятиях применяют тиристорные пускатели ПТ40−380, ПТ40 —380Д (реверсивный). По сравнению с магнитными тиристорные пускатели имеют следующие преимущества: Отсутствие механических… Читать ещё >

• техника безопасности при работе с монтажными инструментами

Особенности ремонта электрических аппаратов с элементами силовой электроники и микропроцессорной техники ( реферат , курсовая , диплом , контрольная )

монтажный инструмент электрический микропроцессор безопасность В настоящие время всё чаще используются электрические аппараты с применением элементами силовой электроники и электронные силовые аппараты.

Широко известные тиристорные магнитные пускатели. Предназначены для дистанционного или местного управления и защиты от перегрузки и токов короткого замыкание асинхронных короткозамкнутых двигателей.

По сравнению с магнитными тиристорные пускатели имеют следующие преимущества:

• · Отсутствие механических коммутирующих контактов
• · Плавный пуск электродвигателя
• · Большой срок службы

На промышленных предприятиях применяют тиристорные пускатели ПТ40−380, ПТ40 —380Д (реверсивный).

Ремонт электронных аппаратов сводится в основном к проверке схем и устранение в них мелких неполадок, Нарушение контакта в местах пайки, к замене блоков, вышедших из строя, или настройке блоков, параметры которых вышли из допустимых пределов.

Источник

Лекция 14. ОРГАНИЗАЦИЯ РЕМОНТА ЭЛЕКТРООБОРУДОВАНИЯ

Лекция 13. ЭКСПЛУАТАЦИЯ НИЗКОВОЛЬТНЫХ И ОПЕРАТИВНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

В практике используются электромеханические аппараты с применением элементов силовой электроники. Широко известны тиристорные магнитные пускатели, предназначенные для дистанционного или местного управления и защиты от перегрузки, короткого замыкания асинхронных короткозамкнутых двигателей.

Тиристорные пускатели имеют следующие преимущества: отсутствие механических коммутирующих контактов, что исключает образование электрической дуги при коммутации, плавный пуск электродвигателя, большой срок службы.

На промышленных предприятиях применяют тиристорные пускатели ПТ40-380, ПТ40-380Д (реверсивные) и другие. Электрическая схема тиристорного пус­кателя ПТ40-380 приведена на рис. 13.1.

Ремонт электронных аппаратов сводится в основном к проверке схем и устранению в них мелких неполадок, например нарушений контакта в местах пайки, к замене блоков, вышедших из строя, или настройке блоков, параметры которых вышли из допустимых пределов.

Рис. 13.1 Электрическая схема тиристорного пускателя ПТ40-38

Ремонт должен выполняться качественно, обеспечивающий эксплуатационную надежность, а технические показатели должны соответствовать стандартам и нормам. Отремонтированная машина снабжается всеми деталями, подшипники качения заполняются смазкой. Корпус окрашивается, концы валов покрываются консервационной смазкой.

Ремонтное предприятие должно гарантировать безотказную работу машины в течение одного года при соблюдении условий транспортировки, хранения и эксплуатации.

Выходные концы обмоток маркируются в соответствии со стандартом, а к корпусу машины крепится новый щиток с указанием предприятия, проводившего ремонт, даты выпуска из ремонта и технических данных машины.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

План занятия по МДК.01.04 для специальности 13.02.11 на тему «Особенности ремонта аппаратуры для пуска двигателя. Особенности ремонта электрических аппаратов с элементами силовой электроники и микропроцессорной техники»

Преподаватель: Насырова Айгуль Ириковна

Дисциплина: Техническое регулирование и контроль качества электрического и электромеханического оборудования

Тип занятия: аудиторное занятие

Тема раздела: Содержание ремонтов электрических аппаратов

Тема занятия: Особенности ремонта аппаратуры для пуска двигателя.

Особенности ремонта электрических аппаратов с элементами силовой электроники и микропроцессорной техники

Требования к результатам освоения модуля

С целью овладения указанным видом профессиональной деятельности и соответствующими профессиональными компетенциями студент в ходе освоения профессионального модуля должен:

иметь практический опыт:

выполнения работ по технической эксплуатации, обслуживанию и ремонту электрического и электромеханического оборудования;

использования основных измерительных приборов;

определять электроэнергетические параметры электрических машин и аппаратов, электротехнических устройств и систем;

подбирать технологическое оборудование для ремонта и эксплуатации электрических машин и аппаратов, электротехнических устройств и систем, определять оптимальные варианты его использования;

организовывать и выполнять наладку, регулировку и проверку электрического и электромеханического оборудования;

проводить анализ неисправностей электрооборудования;

эффективно использовать материалы и оборудование;

заполнять маршрутно-технологическую документацию на эксплуатацию и обслуживание отраслевого электрического и электромеханического оборудования;

оценивать эффективность работы электрического и электромеханического оборудования;

осуществлять технический контроль при эксплуатации электрического и электромеханического оборудования;

осуществлять метрологическую поверку изделий;

производить диагностику оборудования и определение его ресурсов;

прогнозировать отказы и обнаруживать дефекты электрического и электромеханического оборудования;

технические параметры, характеристики и особенности различных видов электрических машин;

классификацию основного электрического и электромеханического оборудования отрасли;

элементы систем автоматики, их классификацию, основные характеристики и принципы построения систем автоматического управления электрическим и электромеханическим оборудованием;

классификацию и назначение электроприводов, физические процессы в электроприводах;

выбор электродвигателей и схем управления;

устройство систем электроснабжения, выбор элементов схемы электроснабжения и защиты;

физические принципы работы, конструкцию, технические характеристики, области применения, правила эксплуатации электрического и электромеханического оборудования;

условия эксплуатации электрооборудования;

действующую нормативно-техническую документацию по специальности;

порядок проведения стандартных и сертифицированных испытаний;

правила сдачи оборудования в ремонт и приёма после ремонта;

пути и средства повышения долговечности оборудования;

технологию ремонта внутрицеховых сетей, кабельных линий, электрооборудования трансформаторных подстанций, электрических машин, пускорегулирующей аппаратуры.

результаты освоения ПРОФЕССИОНАЛЬНОГО МОДУЛЯ

Результатом освоения программы профессионального модуля является овладение студентами видом профессиональной деятельности Организация технического обслуживания и ремонта электрического и электромеханического оборудования , в том числе профессиональными (ПК) и общими (ОК) компетенциями:

Наименование результата обучения

Выполнять наладку, регулировку и проверку электрического и электромеханического оборудования.

Организовывать и выполнять техническое обслуживание и ремонт электрического и электромеханического оборудования.

Осуществлять диагностику и технический контроль при эксплуатации электрического и электромеханического оборудования.

Составлять отчётную документацию по техническому обслуживанию и ремонту электрического и электромеханического оборудования.

Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес.

Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.

Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность.

Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития.

Использовать информационно-коммуникационные технологии в профессиональной деятельности.

Работать в коллективе и команде, эффективно общаться с коллегами, руководством, потребителями.

Брать на себя ответственность за работу членов команды (подчиненных), результат выполнения заданий.

Самостоятельно определять задачи профессионального и личностного развития, заниматься самообразованием, осознанно планировать повышение квалификации.

Ориентироваться в условиях частой смены технологий в профессиональной деятельности.

Проверка готовности аудитории

Перечислите аппаратуру для пуска двигателя.

Студент вашей специальности, а в дальнейшем работник, должен не только хорошо ориентироваться в специальных технических областях, но и предвидеть влияние принимаемых решений на окружающую среду и на социально-экономические условия. У него должен быть сформирован навык самостоятельного технического действия и системный подход к технико-экономическим проблемам. Этим требованиям будущий специалист сможет удовлетворять при условии ясного понимания на всех этих этапах обучения, начиная с начального, целей своей подготовки и дальнейшего своего роста.

Большинство дисциплин Вашей специальности опирается на знания, приобретенные из курсов физики, математики, химии, электротехники, информатики, вычислительной техники, экономики, и развивает их применительно к специальности.

Я думаю, не нужно объяснять, что для правильной и стабильной работы производственного предприятия необходима бесперебойная работа оборудования: станков, механизмов и других электроприборов. Для того чтобы это было так, монтаж производственного оборудования необходимо осуществлять в соответствии с проектом работы.

На этом занятии мы изучим основные принципы и современные тенденции работы промышленных предприятий, порядок разработки и состав проектной документации, применяемые при проектировании, методы расчета электрических сетей, электрических нагрузок и компенсации реактивной мощности. Рассмотрим влияние условий окружающей среды на проектные решения, взаимосвязи между потребителями электроэнергии и энергосистемой, пути рационального использования электроэнергии на предприятиях, вопросы автоматизации проектирования.

Здесь рассмотрены распространенные дефекты, которые могут встретиться в схемах пуска и управления работой асинхронных электродвигателей, а также способы их нахождения и устранения, если установлено, что дефект имеет место в контакторе или реле, в предохранителе и т.д.

Для предотвращения аварий предусмотрена комплексная защита электродвигателей. Необходимость защиты электротехнических устройств от возможных токов перегрузки вполне очевидна, хотя такая защита далеко не всегда оказывается эффективной, поскольку результат ее срабатывания — отключение объекта и прекращение его функционирования. Во многих случаях можно было бы предотвратить возникновение опасных перегрузок путем изменения режима цепи в такие моменты времени. Примером устройств, ограничивающих перегрузки электродвигателей при пуске, являются схемы плавного пуска двигателей. Назначение этих устройств — исключить броски тока при пуске и ограничить пусковой ток при разгоне двигателя до номинальной частоты вращения.

Устройства пуска по напряжению просты и пригодны для электродвигателей с вентиляторной нагрузкой, т. е. приводящих в движение насосы, помпы, вентиляторы и другие подобные устройства.

Наиболее распространенная схема прямого (непосредственного) пуска и защиты трехфазного асинхронного двигателя небольшой мощности приведена на рис. 14.9, а. Она состоит из 14 элементов: автоматического выключателя QF, предохранителей F1 и F2, главных контактов К. 1, контактора К, электротепловых реле КК1 и КК2, кнопки S1, электродвигателя М, размыкающих контактов KK1.1 и КК2:1, катушки контактора К, кнопки S2 и вспомогательного контакта К2, включенного параллельно кнопке S2, Отказ любого из элементов схемы приведет к нарушению функционирования устройства.

Перед тем как приступить к ремонту оборудования, необходимо определить, какой из элементов и по какой причине отказал. Для наглядности рассмотрим пример, когда в собранной схеме имеется дефект, проявляющийся в том, что при нажатии кнопки S2 двигатель запускается, но при ее отпускании останавливается.

Сопоставив описание работы неисправной схемы с представлением о ее правильной работе, можно утверждать, что после срабатывания контактора К кнопка S2 не шунтируется. Причиной может быть дефект в контакте К2 или в цепи связи этого контакта с кнопкой S2. Проверим первую причину. Для этого, предварительно отключив питание автоматическим выключателем F, установим перемычку Е1 (рис. 14.9, б) на зажимах контакта К:2 (точки 3— 4). Для простоты предохранители в перемычках на этом рисунке не показаны и в дальнейшем показываться не будут. Аварийных последствий установка перемычек вызвать не может, так как этим имитируется срабатывание контакта, аналогичное происходящему в исправной схеме.

Подав питание, видим, что контактор К без нажатия кнопки S2 не срабатывает. Так как мы включили перемычку Е1 параллельно кнопке S2, но при этом контактор К не сработал, можно утверждать, что причиной дефекта, вероятнее всего, является не неисправность контакта К2, а нарушение его связей со схемой.

Поэтому снимем перемычку Е1 и для проверки связи контакта К2 со схемой установим перемычку Е2, соединив точки 2— 3. Подав питание и нажав кнопку S2, проследим за работой схемы. При отпускании кнопки размыкается и контактор К. Это говорит о том, что цепь 2—3, соединяющая кнопку с контактом, не имеет дефекта. В ином случае при отпускании кнопки контактор остался бы включенным, так как установленная перемычка Е2 замыкала бы оборванную цепь.

Проверим цепь 1 — 4, для чего установим перемычку ЕЗ, подадим питание на схему и нажмем кнопку S2. После отпускания кнопки S2 контактор К не возвращается в исходное положение. Таким образом, дефект, приведший к отказу системы управления, найден — это обрыв цепи 1—4. После этого ремонт пусковой аппаратуры двигателя сводится к восстановлению цепи 1— 4.

Рассмотрим еще один пример. В схеме управления асинхронным электродвигателем (рис. 14.10, а) питание осуществляется от вторичной обмотки трансформатора Т. Дефект проявляется в том, что при пуске электродвигателя путем нажатия одной из кнопок SQ2— SQn гаснет горевшая до этого лампа H1, сигнализирующая о работе двигателя.

Анализ основной схемы, к сожалению, не нагляден, так как она не отражает изменений, возникших после проявления дефекта. Составим новую схему, отражающую реальное включение элементов, начав с сигнальной лампы H1, которая неправильной работой указала бы на существование дефекта. Так как цепи питания этой лампы исправны, для проверки можно использовать просто визуальный контроль и установить, что проводники, идущие от лампы H1, подключены не к тому полюсу питания (рис. 14.10, б). Реальная схема, приведенная на рис. 14.10, в показывает, что при отключенном контакторе лампа получает питание по цепи: полюс а — катушка контактора К — лампа HI — полюс b . Сопротивление катушки К на работу лампы H1 не влияет, так как уменьшает напряжение на ее выводах только до значения, достаточного для надежного зажигания. При такой схеме включения контакт контактора К после срабатывания шунтирует лампу и она гаснет. Таким образом, дефект найден, и ремонт схемы управления сводится к изменению точки включения лампы.

Особенности ремонта электрических аппаратов с элементами силовой электроники и микропроцессорной техники

В настоящее время все чаще используются электромеханические аппараты с применением элементов силовой электроники и электронные силовые аппараты. Например, уже широко известны тиристорные магнитные пускатели. Они предназначены для дистанционного или местного управления и защиты от перегрузки и токов короткого замыкания асинхронных короткозамкиутых двигателей.

По сравнению с магнитными тиристорные пускатели имеют следующие преимущества: отсутствие механических коммутирующих контактов, что исключает образование электрической дуги при коммутации, плавный пуск электродвигателя, большой срок службы.

На промышленных предприятиях применяют тиристорные пускатели ПТ40-380, ПТ40-380Д (реверсивные) и другие пусковые тиристорные устройства. Электрическая схема тиристорного пускателя ПТ40-380 приведена на рис. 14.11.

Ремонт электронных аппаратов сводится в основном к проверке схем и устранению в них мелких неполадок, например нарушений контакта в местах пайки, к замене блоков, вышедших из строя, или настройке блоков, параметры которых вышли из допустимых пределов.
