Потаскушка Panasonic — установка пассика

Не подскажут ли уважаемые мастера, верно ли я изобразил схему установки пассиков в типовом ( надеюсь ) механизме ?
Что за вспомогательный шкив обозначен вопросом на картинке ? ( сверху-правее от движка )

Re: Потаскушка Panasonic — установка пассика

Правильно. С шкива еще пассик похоже на белый внизу

Re: Потаскушка Panasonic — установка пассика

Да, еще вспомогательный есть, с ним понятно.
А основной оказывается чуть не так проходит, приложил картинку, вдруг кому пригодится.
Panasonic RX-DT630

Re: Потаскушка Panasonic — установка пассика

Добрый вечер,panasonic 840,с реверсом-порвался пассик,не могу уложить новый.

Re: Потаскушка Panasonic — установка пассика

Фото облегчит мучения и сэкономит время

Re: Потаскушка Panasonic — установка пассика

Лпм точно такой же как здесь на фото.Только нарисовано неправильно.

Re: Потаскушка Panasonic — установка пассика

А как «жёлтый» пассик может проходить и под и над маховиками?

———- Сообщение добавлено 10:56 ———- Предыдущее сообщение было 10:50 ———-

Re: Потаскушка Panasonic — установка пассика

Один мотор на 2 ЛПМ! Да ещё с реверсом. Вершина экономии. Не ожидал что там так. В 96 году хотел ведь такой Панас взять.

Re: Потаскушка Panasonic — установка пассика

Re: Потаскушка Panasonic — установка пассика

Установил Надо было один болтик открутить от крепления двигателя и продеть пассик А так схема правильная.

———- Сообщение добавлено 09:22 ———- Предыдущее сообщение было 09:12 ———-

———- Сообщение добавлено 09:24 ———- Предыдущее сообщение было 09:22 ———-

Он только над маховиками,надевается последним.

Re: Потаскушка Panasonic — установка пассика

Установил Надо было один болтик открутить от крепления двигателя и продеть пассик А так схема правильная.

———- Сообщение добавлено 09:22 ———- Предыдущее сообщение было 09:12 ———-

———- Сообщение добавлено 09:24 ———- Предыдущее сообщение было 09:22 ———-

Он только над маховиками,надевается последним.

Источник

Ремонт лентопротяжного механизма Panasonic RX-CT990

Для просмотра онлайн кликните на видео ⤵

Замена шестерен в протяжках Panasonic RX-CT995, аналогично RX-CT990, RX-DT680, RX-DT690, RX-DS790Подробнее

Приводим в порядок Panasonic RX-CT990 part3 — разборка центрального блокаПодробнее

Ремонт фрикциона Panasonic RX DT690Подробнее

Приводим в порядок Panasonic RX-CT990 Part1Подробнее

Panasonic RX-DT680. Ремонт ЛПМ.Подробнее

Panasonic RX-DT75, ремонт ЛПМ.Подробнее

Panasonic RX-CT990 (3) Часть 2.Подробнее

Магнитола Panasonic RX-CT990 после ремонта лентопротяжных механизмовПодробнее

Panasonic RX-CT990, обзор после ремонта.Подробнее

Panasonic RX-CT990 (3) Часть 3. USB/FM/Bluetooth/Remote control.Подробнее

Panasonic SA PM39D.Сборка и ремонт лентопротяжного механизма.№174Подробнее

Panasonic RX-DT680 очередной ремонт.Подробнее

Bassotronics — Bass I Love You on Panasonic RX-CT990Подробнее

Panasonic RX-CW200L. Часть 5. Разборка магнитолы.Подробнее

Panasonic RX CT 990 проблемы лпм 1.Подробнее

Panasonic RX-CW200L. Часть 1. Осмотр, анализ дефектов и проблем.Подробнее

Проблема Panasonic RX DT690Подробнее

PANASONIC RX FS430 замена пассиков лентопротяжного механизмаПодробнее

Лентопротяжный механизм взгляд из нутриПодробнее

Источник

Делаем саундбар из старого магнитофона

Мы жили на съемной квартире. У меня была android-tv приставка, но телевизор сломался, пользовались хозяйским. Когда мы купили новую квартиру, встал вопрос о выборе телевизора нам в спальню.

Поскольку бюджет был ограничен (ипотека, плюс отпуск), и функции смарт тв не требовалось, было принято купить телевизор full hd hyundai 43 дюйма. Простенький, с вполне неплохой картинкой, но с ужасным «пластмассовым» звуком. Фильмы невозможно смотреть.

В связи с этим, было принято решение купить саундбар. Долго мучался с выбором, но никак не мог ничего подобрать. А пока к телевизору (к выходу на наушники) был подключен магнитофон Panasonic RX-CT990 через aux. И все бы ничего, но пульт от магнитофона отсутствовал, и при включении телевизора приходилось идти к магнитофону и включать его, при выключении телевизора соответственно вставать и выключать магнитофон, что совершенно противоречит эпохе высоких технологий, в которой мы живём.

Но лень, как говорится-двигатель прогресса, и мне пришла в голову идея сделать так, чтобы магнитофон включался и выключался вместе с телевизором. Если не вскрывать телевизор, то что включается и выключается вместе с телевизором? Правильно, питание разъема usb (и возможно питание разъема hdmi, не вдавался в подробности).

В общем почитал интернет, и родил такую схему:

Принцип прост: при подаче питания 5в (которое я и взял с разъема usb телевизора) кратковременно (на пол секунды) замыкаются контакты реле (выводы с которых подключены к кнопке standby магнитофона), магнитофон включается. При прекращения питания 5в, контакты снова кратковременно замыкаются, и магнитофон выключается.

Собрал, спаял, подключил. Примерно вот так получилось:

Проверил, все работает. Хорошо. Но чего то не хватает. А не хватает низких частот при просмотре кино, и прослушивании музыки.

«Как же так?», спросите Вы. Да, именно для этого мы подключали магнитофон, но человек такое существо, чего бы у него не было, всегда хочется большего, хотя признаться честно, данный Панасоник для размеров и материала колонок играет очень достойно.

Так вот мысли начинают активно работать в направлении дальнейшей эволюции моего домашнего кинотеатра и приходят к следующему: нужно подключить к данной системе пылящийся усилитель Кумир У-001, времён царя Гороха, а также колоночки 25АС-109, незадолго до этого любезно восстановленные мной до очень даже приличного звучания (правда до внешнего вида руки не дошли, но это ничего пока ремонт не сделали в комнате, и так сойдёт).

Естественно, подключение необходимо было сделать с сохранением полной автоматизации системы (включение и регулировка громкости пультом от телевизора). Решение следующее: к вышеуказанной схеме добавилось ещё одно реле, которое замыкало контакты при подаче 5в. Через эти контакты прошел один из питающих проводов усилителя (220в). Теперь при включении телевизора включался магнитофон, и включался усилитель. Осталось подать сигнал на усилитель. Варианта 2, либо подать его также с выхода на наушники телевизора (параллельно), либо с выхода на наушники магнитофона Panasonic.

Было решено использовать вариант 2, чтобы с магнитофона можно было регулировать весь звук (к этому времени я обзавелся программируемым пультом, и смог его с помощью инфракрасного пульта обучить управлению магнитофоном).

Гнездо наушников магнитофона было переделано, чтобы при подключении штекера звук из его колонок не пропадал, система собрана, отстроена и выдает вполне достойный звук (даже присутствует небольшой псевдоэффект объемного звука, т.к. большие колонки стоят на полу слева и справа от кровати возле стены, противоположной стене на которой весит телевизор, а магнитофон с колонками стоит прямо под телевизором на подставке), и этот звук явно на порядок лучше любого саундбара.

Вот такие самоделки иногда приходят в голову.

Источник

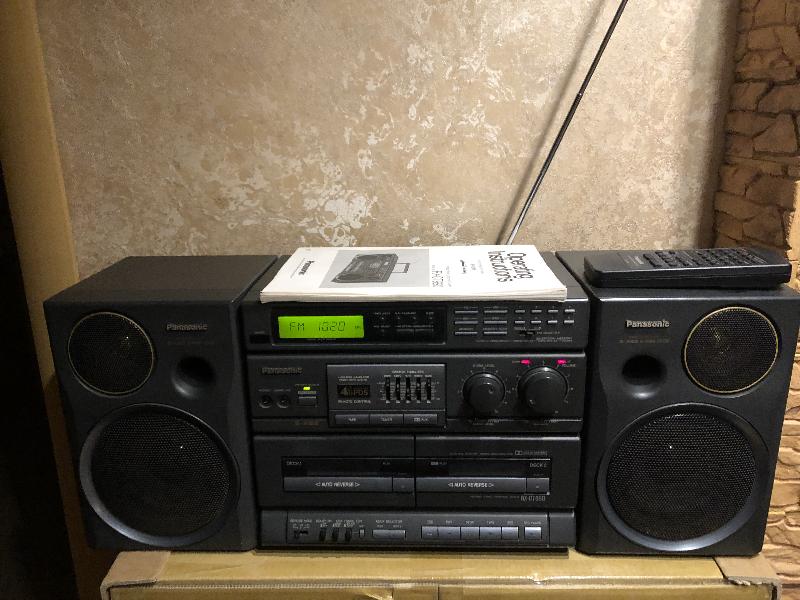

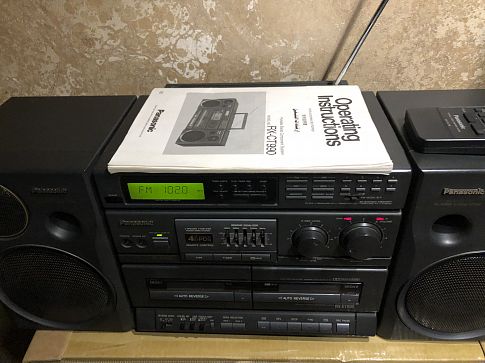

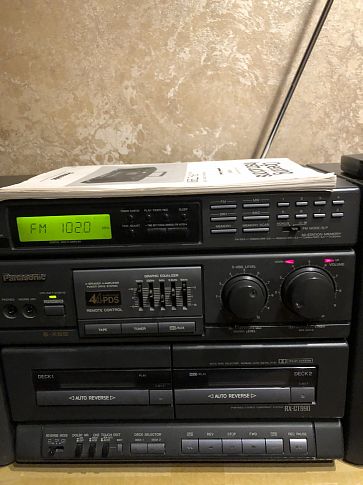

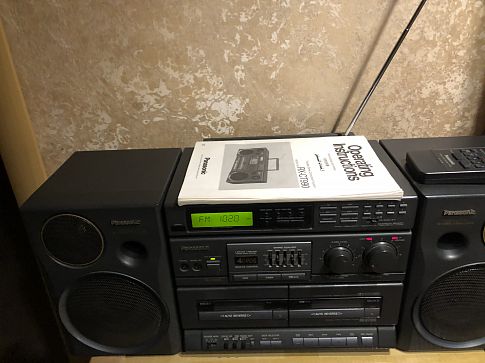

Panasonic RX-CT990

«Panasonic RX—CT990», легендарной серии «Platinum Collection 4.4PDS» — топовая модель от «Мацушиты» (Matsushita Electric Industrial Co., Ltd), одна из последних фирменных разработок «Panasonic» — девайс, привлекший к себе внимание любителей и профессионалов во всём мире. Обеспечивает масштабный стерео или квадро звук с ПК, ноутбука, TV—приёмника, СD/DVD, MD плеера, радио или кассеты. Многофункциональный дисплей, респектабельная отделка передней панели, мощные ультра стильные колонки по праву сделали модель флагманом в линейке магнитол от «Panasonic», приблизив её по своим параметрам к стационарным декам. Для обеспечения детализации, воспроизведение обеспечивается технологией «Bass Reflex» с использованием 4—х высококачественных мощных усилителей (по одному на каждый динамик), 2—полосных 120 W—колонок, фазоинверторного типа («Bi—Wiring») и 5—полосного эквалайзера. У каждого динамика — свой отдельный усилитель. Диаметры динамиков — 12 cm х 2 и 8 cm х 2. Частотные характеристики: нижняя граница — 30 Hz на всех типах лент. Верхняя — 16000 Hz на нормальной ленте, 17000 Hz — на хромовой. Возможность реверсивного воспроизведения с обоих кассетных дек, одновременно из 4—х колонок (квадро звук). Цифровой FM (87,5 — 108 MHz), MW, SW1, SW2 тюнер на 32 фиксированные настройки. Таймер, а также часы—будильник без которых сложно просыпаться в нужное время под любимую музыку. Магнитола на отлично отыгрывает все музыкальные жанры от рока до джаза. Звучание шикарное, с чёткой проработкой деталей и ярко выраженной серединой. Техническое состояние безупречное. Все регуляторы, переключатели и индикация работают превосходно. Комплектующие соответствуют оригинальным и замене не подвергались. Схемотехника и элементная база родные. Ни одна ручка или регулятор не шуршит и не хрипит. Линейный вход CD/AUX (2 RCA) для подключения компьютера, CD/DVD, MD плеера, TV—приёмника, сабвуфера, пультовой кассетной деки. Микрофон. «Digital Multy Display» (Цифровой мультисистемный дисплей). АС 230 — 250V, 50/60 Hz. Размеры: (W х H х D) 661 mm x 255 mm x 232 mm. Вес—8,4 kg. Качественная сборка. Ярко выраженный басовый акцент звучания, безотказная механика. Дизайном и звуком несомненно украсит любую обстановку, кабинет солидного руководителя или коллекцию. Вещь несомненно коллекционная, зачётная, которую нужно брать, потом разбираться в спецификациях. В отличном состоянии. В комплекте родной пульт ДУ и паспорт. Все работает. Отправлю ТК в любой город.

Контактное лицо : Виктор (на сайте с 2017 г.)
Контактный телефон : Скрыт
Город :
Тип объявления : Продам

Источник

Panasonic rx ct990 ремонт лпм

Группа: Пoльзователи
Сообщений: 11
Регистрация: 14.03.2016
Из: Киров
Пользователь №: 4467

0

Доброго времени года. Прошу прощения, если не там создаю темы.

Аппарат приобретен давно, в середине 90-х.Активно использовался с момента покупки до начала 2000х, далее до 2007 использовался в качестве радиоприемника (вставал и засыпал под приятное звучание) и акустики для компьютера. Исправно трудился и жил бы по сей день, если бы не шаловливые руки на заре моей туманной юности (Горел УМ из-за неаккуратности, но был восстановлен). Аппарат приобрел потертости, проявились болячки (Шуршат и люфтят регулятор громкости и слайдеры эквалайзера, кнопки выбора режимов работы). Были утеряны некоторые пружинки из ЛПМ (Механизм работает, но постоянно щелкает, пока работает двигатель). И так, по порядку.

1. Несколько лет назад вышел из строя ВЧ динамик в правой АС. Маркировка EAS-8PH63D-G, 8 Ом. Тестер показывает сопротивление 0.7 Ом, короткое замыкание катушки, очевидно. Поиски предложений о продаже на ебей, гугл и яндекс не увенчались успехом.
Решил так: попробую разобрать динамик (всё равно сдох) в надежде найти проблему. Диффузор отделил от корзины, но отделить ценрирующую шайбу еще не решился — не знаю чем растворить клей, которым она приклеена, 646 растворитель «не берет».

Вопрос имеющим опыт работы с такими проблемами: есть ли методика работы над решением такой проблемы, как ремонт таких динамиков? Или проще взять донора и поменять? Если устанавливать аналоги, то какие?

2. Устранение люфта в работе регуляторов. Заменить на детали от донора или есть способы лечения «на дому»? Тем более, что доноры тоже пожилые, а найти не затасканный вариант и дербанить — не вариант, ибо не затасканный (IMG:style_emoticons/default/smile.gif)

3. При работе на средней и выше громкости (редко бывает) подмигивает светодиод. Этого не было в первые годы эксплуатации аппарата. С чем это может быть связано, нехватка питания?

4. Работа тюнера. Ловит хорошо, однако считает, что станция находится на +.05МГц выше, чем она вещается по факту. Стерео ловит также на +.05МГц. Как я понимаю, это можно решить регулировкой катушек на плате?

Сообщение было отредактировано dmit89: 14.03.2016 — 18:29

профессионал

Группа: Пoльзователи
Сообщений: 4575
Регистрация: 1.11.2011
Из: МОСКВА
Пользователь №: 2582

0

1. Даже если Вы растворите ацетоном клей и извлечёте катушку на свет божий, то. Увы. Вы же не будете перематывать? Я надеюсь. (IMG:style_emoticons/default/biggrin.gif)
Замена подходящим по размеру/посадочному месту с R не ниже 8 Ом. От старого отклейте декоративный колпак и приклейте на новый ради аутентичности. Всё.
2. Выработка оси потенциометра. Можно выпаять и посмотреть, попытаться обжимом устранить люфт. Но это трудоёмко и не факт, что получится: регуль маленький, сдвоен на одной оси.
Попробуйте дать объяву на rt22 в разделе «Куплю», «Ищу». За последние полгода пару на з/ч продали.
3. Скорее всего заменить электролит в блоке питания после диодного моста. Не помню, может сам конденсатор и на основной плате. Ставить не менее номинала.
4. Катушки не трогайте. Оставьте, как есть. Приём-то нормальный.

Читайте также:  Haier hw60 12829a ремонт

Группа: Пoльзователи
Сообщений: 11
Регистрация: 14.03.2016
Из: Киров
Пользователь №: 4467

0

1. Если не найду оригинальный динамик, то буду мотать. Очень хочется аутентично закрыть вопрос. Никогда не занимался перемоткой, но потихоньку-помаленьку раздербаню дохлый динамик, осмотрю, сделаю замеры сечения, количество витков. Попробую отыскать соответствующий провод и буду работать (IMG:style_emoticons/default/smile.gif). Ставить другой динамик? Стало быть, нужно менять парно, оба высокочастотника сразу. Я извиняюсь, но это же совсем другая АЧХ получится? С другой стороны, если так гнаться за АЧХ, то после вмешательства в динамик, его кривая все равно изменится. Но вдруг незначительно? А ведь так хочется того самого, прикоснуться к чистой системе, без инородных примочек.

2. Доберусь до него попозже. Попробую снять маркировку. Вдруг такие попадутся в продаже.

3. Понятно. Попробую осмотреть блок питания, выпишу номиналы и буду менять.

4. Пожалуй вы правы, нечего ломать то, что работает. (IMG:style_emoticons/default/smile.gif) Главную задачу выполняет исправно.

ЗЫ.
Очень каюсь и часто ловлю себя на мысли поколотить себя по голове за такое варварское отношение к магнитоле в былые годы (с детства любопытен). Хотел сделать подсветку дисплея в начале 2000х, и пока искал донорскую дорожку под шину питания, не аккуратным движением щупа спалил УМ (IMG:style_emoticons/default/sad.gif). Да и просто был неаккуратен. Техника была жертвой моей неуёмной неумной тяги изучать её «на живую».

Достать бы где детальё, кнопки бы заменил некоторые (есть потёртости). А возможно и фасады заменил до кучи. Надписи золотистой краской практически вытерлись до пустого места.

Благодарю за советы.

Сообщение было отредактировано dmit89: 15.03.2016 — 00:36

Группа: Пoльзователи
Сообщений: 255
Регистрация: 3.03.2011
Из: уссурийск россия
Пользователь №: 1943

0

Достать бы где детальё, кнопки бы заменил некоторые (есть потёртости). А возможно и фасады заменил до кучи. Надписи золотистой краской практически вытерлись до пустого места.

Группа: Пoльзователи
Сообщений: 11
Регистрация: 14.03.2016
Из: Киров
Пользователь №: 4467

0

Бзик такой у меня сентиментальный (IMG:style_emoticons/default/rolleyes.gif) С конкретно этим аппаратом связана вся моя сознательная жизнь. Грубо говоря, я с ним в школу пошел и живу до сих пор (IMG:style_emoticons/default/smile.gif)

Сообщение было отредактировано dmit89: 15.03.2016 — 09:15

профессионал

Группа: Пoльзователи
Сообщений: 4575
Регистрация: 1.11.2011
Из: МОСКВА
Пользователь №: 2582

0

профессионал

Группа: Пoльзователи
Сообщений: 4575
Регистрация: 1.11.2011
Из: МОСКВА
Пользователь №: 2582

0

Группа: Пoльзователи
Сообщений: 11
Регистрация: 14.03.2016
Из: Киров
Пользователь №: 4467

0

Вы правы, сама по себе «честность» этих колонок так себе, но в память о прожитом.
Сегодня буду разбирать сам блок, буду снимать номиналы с деталей, которые пойдут под замену.

З.Ы. Рок-н-ролл, и наушники — верхушка айсберга (IMG:style_emoticons/default/smile.gif)

Группа: Пoльзователи
Сообщений: 11
Регистрация: 14.03.2016
Из: Киров
Пользователь №: 4467

0

профессионал

Группа: Пoльзователи
Сообщений: 4575
Регистрация: 1.11.2011
Из: МОСКВА
Пользователь №: 2582

0

Внутри колонок стенки мона оклеить паролончиком 1-1,5см толщиной. Не перекрывая отверстие фазика. Уйдут пластиковые призвуки, мидбасики будут отчётливее.

бывалый

Группа: Пoльзователи
Сообщений: 862
Регистрация: 31.01.2016
Пользователь №: 4425

0

Группа: Пoльзователи
Сообщений: 11
Регистрация: 14.03.2016
Из: Киров
Пользователь №: 4467

0

профессионал

Группа: Пoльзователи
Сообщений: 4575
Регистрация: 1.11.2011
Из: МОСКВА
Пользователь №: 2582

0

Экий Вы затейник! Тут пластик воопче не при чём. Вы раздемпфировали мидбасовую голову, превратив ящик с примерно настроенным фазиком в. непоймичего. Попробуйте подобное осуществить с любой акустикой — результат одинаков и предсказуем.

Ага, для воспроизведения электронной инструменталки, стилей типа «электро-поп» и проч. Поробуйте рок или просто фортепиано. В первом случае — каша, во-втором — не узнаете. Ещё этот ик_вализер. Типа.

Сообщение было отредактировано PG_11: 15.03.2016 — 19:41

Группа: Пoльзователи
Сообщений: 11
Регистрация: 14.03.2016
Из: Киров
Пользователь №: 4467

0

Именно это я и хотел сказать (IMG:style_emoticons/default/smile.gif)
Думаю над оклейкой звукопоглотителем внутренних поверхностей стенок АС. Именно поролон? Ватин и тому подобное подойдет?

Сообщение было отредактировано dmit89: 15.03.2016 — 20:02

профессионал

Группа: Пoльзователи
Сообщений: 4575
Регистрация: 1.11.2011
Из: МОСКВА
Пользователь №: 2582
