Panasonic tnpa5330 sn ремонт

Случилась у меня такая ситуация , вчера смотрел по тв новогодние передачи , выключил и пошол спать..Уже сегодня включить тв на смог. Включаю он щелкает реле, моргнет екран и выключаеться начиная моргать светодиодом постоянно сериями по 6 вспишек.
Тв вскрыл на TNPA 5330 заменены все IGBT транзисторы и диоды ,прозвонил их что диоды что транзисторы звоняться адекватно.

также проверял TNPA 5331 там трензисторы еще не трогали, проверил их тоже звоняться адекватно.
при вскритой кришке все выглядит так , включаю тв , блок запускаеться силовые питания на TNPA 5330 и TNPA 5331 появляються потом клацает реле
загораються по светодиоду на 5331 5330 ,секунда и все тхнет начинает отмаргивать ошибка 6.

Может подскажете что же там могло приключиться., так же буду благодарен за схему.
Выходные хочеться что то смотреть (

описание ошибки 6 такое.
Driver SOS1
(SN Energy recovery circuit) в SN на конденсаторах С631 С632 160в а вот на SS в етой же цепи напряжение 102В.

скорей всего срабативает защита из за превышения напряжения в SN масимальний прог 157в минимальний 35в

(A-SN FPC DET) — не понимаю что ето.

питание на силовых роземах SN2 и SS11 оно же TPVSUS
по 203В

q451 и q441 как я понял работают в одной цепи recovery .. так вот падение на q441 сильно отличаеться от q451 и также отличаеться от падений в подобной цепи на модуле SS .
транзистори ети DG302
очень нужна схема модуля SN.

BIGGGI, Это тебе в помощь. И вот ещё.
Если все IGBT исправны. запусти принудительно, заблокировав защиту TNPA 5330 , и тогда увидишь в чём проблема.

И плёночные конденсаторы не забудь проверить.

да транзисторы я проверил раз 5 все и диоди тоже на sn .. единственное что меня смущает ето тех 160в на пленке..

как загрубить защиту?
как я понял если загрубить должен пуститься..

ДОБАВЛЕНО 01/01/2020 20:53

глянул по схеме скорей всего нужно убрать резистор в цепи затвора ..
сейчас при включении на затворе q441 14в сравнивал с SS там на затворе 0

ДОБАВЛЕНО 01/01/2020 20:58

каков риск с отключеной защитой пускать тв?
стоит ли заморочиться и запитать SN через лампу? и тогда пускать без защиты?

но за там секунд пять работы начал проверять на нагрев ,градусов до 40 нагрелся транзистор С441 , возможно из за того что он не полностью закрылся
как я понимаю повлияло внутренне сопротивление мультиметра..

ДОБАВЛЕНО 01/01/2020 21:36

ДОБАВЛЕНО 01/01/2020 21:39

Nik_Al, исходя из етого всего , что делать? не пойму.. подскажите.._

Проверил уже все по схеме .стабилитрон на 5.1в резистори все в той цепи что на картинке..
питания 15 и 5 В

может еще чем поможет, когда как я описал выше его запущу то в бп слишно еле заметный скрежет ,толи от дросселя толи от трансформатора ,и зеленые светодиоды на SS и SH легонько мерцают в след за тем скрежетом в бп. Может литы в БП и вот такое чудиться?

Застрял..сам не разберусь помогите пожалуйста.

На TNPA 5330 сигнал «sos» на землю. Там даже контрольная точка должна быть.

Что за отсебятина?

Вот и ищи почему они греются. Попробуй без перемычки. Проследи откуда идёт сигнал sos 6. Схема в тырнете есть. Вот это тебе ни о чём не говорит?
Тело у тебя, думай головой. Готовых решений не жди. Здесь могут указать только направление.

Да, и откуда берёшь транзисторы? Дело в том, что оригинальных сейчас почти нет, всё сплошной перемаркер.

ДОБАВЛЕНО 03/01/2020 23:31

Вы на меня не злитесь я не дурачек в технике,) да и оборудование имеется, просто профиль у меня другой суто авто занимаюсь, ремонт блоков управления и т.д.
а вот тв только свои. и то только потому что в городе есть мастерская и частные 2 мастера , всех обзвонил никто плазму брать не хочет , говорят мол LCD без вопросов привозите, а плазму да еще и Panasonic ни ни .(для меня тайна почему плазмы брать не хотят )
только в обласной центр за 120км от меня и дали номер ,позвонил тому парню он говорит Рождество сейчас не беру .
Вот и вся моя ситуация.. сильно не пинайте. Я понимаю електронику и процессы , но пока только разбираюсь как в плазме все устроино ,для меня ето ново.
Спасибо и простите если что..

BIGGGI, у меня такая же ситуация. В нашем городе кроме меня никто плазмы в ремонт не берёт. А кто пытается, бросают это дело запалив кучу транзисторов.
Плазмы.. их просто знать надо. А Panasonic.. то вообще отдельная тема. Его на порядок сложней поднять чем тот же Самсунг или LG. Без опыта не стоит даже браться. Ну если не жалко экспериментировать. то пожалуйста.

«sos 6″‘ это сигнал аварии с силовых ключей, снимаемый через оптопару, срабатывает при пробое силовых ключей. Но может и при неправильных режимах работы. равно как и неисправности в цепях самого sos сигнала. Во втором случае заблокированный sos никак на работе аппарата не сказывается. Просто не будет защиты. Вот я и говорю, определись — по какой причине он срабатывает.
Инфы тебе и так достаточно уже подкинули.

Источник

Alpengeist’s TV (and other stuff) Repair Blog

No commercial links

I will delete all comments, which contain links to commercial web sites, and report them as SPAM. This blog is about sharing, not advertising.

2015-04-28

Panasonic TX-P42ST30E — TNPA5330 board defect — seven blinks and six blinks of death

The Panasonic Plasma 30 series (ST30, GT30, VT30) all suffer from a very silly bug: the ground screws of the SN (scan + buffer board) go loose and eventually produce sparks, which will kill a whole bunch of semi-conductors on the SN board and probably on the power supply board, too.

(In the meantime, I have analyzed this defect in more detail HERE)

The symptoms are 7 or 6 blinks of the standby LED. The service manual says:

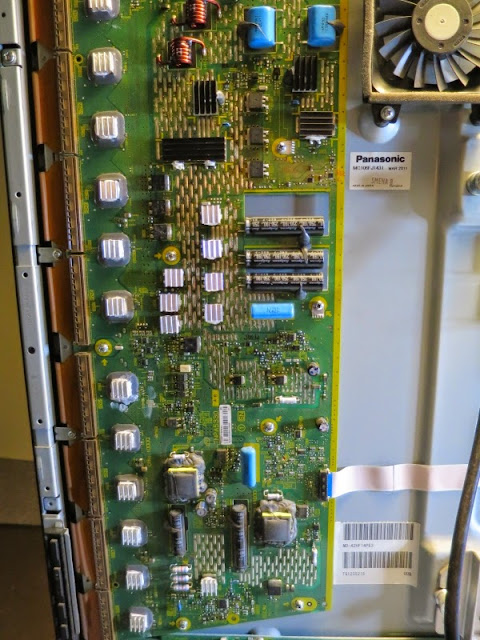

This particular transistor was not supplied by the repair kit. In foresight, I had ordered a working SS-Board on eBay, which is the little sister of the SN board and contains most of the same semi-conductors except for the expensive buffer chips. The SS boards are cheap. Mine was 30€. The SS board had two DG302 transistors on it and so I picked one from there.

In hindsight, it would have been cheaper to order two SS boards, which I think would cover even more than the necessary parts, instead of the repair kit.

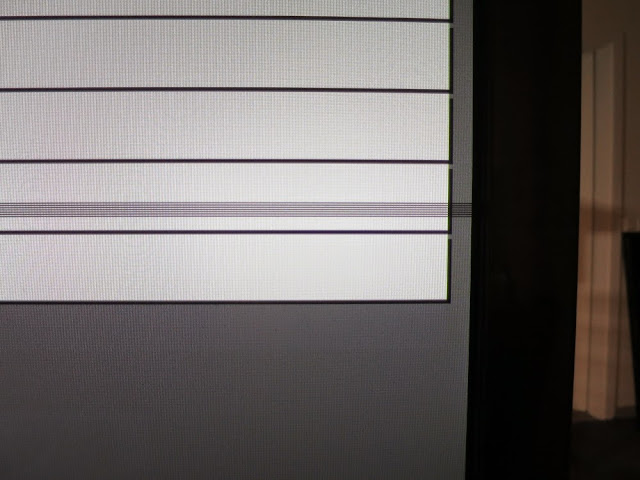

This is what it looks like when one of the panel connectors is not seated properly. Thin horizontal lines all over the screen (the boxes are from the screen menu).
