Peugeot 206 ремонт задней подвески

Замена игольчатых подшипников и ремонт задней балки на Пежо 206 с фото отчётом

На Пежо 206 задняя подвеска полунезависимая, торсионная. Если правильно следить обслуживать её, то она прослужит долго и без поломок, но в любом механизме есть слабые места. В задней подвеске данного автомобиля – это задняя балка с игольчатыми подшипниками.

Замена подшипников задней балки Пежо 206 чаще требуется с правой стороны, сначала появляются стук и грохот сзади, затем наклон колес по вертикали, а впоследствии задевание их о кузов. Если не заменить игольчатые подшипники сразу, то начнут изнашиваться: балка, пальцы, рычаги, втулки, тогда ремонт узла встанет минимум в 20 000 рублей.

В данной статье представлена подробная пошаговая инструкция, о том, как самостоятельно в гараже сделать диагностику, снять и поменять игольчатый подшипник задней балки Пежо 206. Так же в статье сделан краткий обзор с рекомендациями по выбору запчастей.

Перед ремонтом посмотрите видео по данной теме:

Замена подшипников передней ступицы

Ремонт задней балки, подвески на Peugeot

Самостоятельная диагностика игольчатого подшипника задней балки на Пежо 206

Чтобы сделать диагностику, проверьте состояние торсионной балки, определив причины поломки:

1. Наличие люфта рычагов подвески;
2. Сход развал задних колес более 1,6 градуса;
3. Состояние резиновых сальников (уплотнений);
4. Появляется стук в задней части автомобиля, так как по причине неработоспособности подшипника об рычаг ударяется палец;
5. «Задок» автомобиля «гуляет» при выполнении поворотов.

Причины износа подшипников и поломки задней балки:

• Несвоевременная замена (В России рекомендуется менять раз в год или после пробега 50 000 км);
• Попадание влаги, пыли, грязи через резиновый кожух;
• Образование коррозии внутри изделия, на роликах;
• Износ вследствие механических и ударных нагрузок.

Как заменить подшипник задней балки Пежо 206 седан и хэтчбэк

Перед тем как снять заднюю балку, обязательно ознакомьтесь с устройством подвески.

Основные операции по разборке и снятию торсиона производятся с элементами №: 13, 12, 73, 11, 73, 10, 9, 70, 2, 1.

Для замены потребуются следующие инструменты:

• Ключи накидные, головки с трещоткой (21, 13, 10, 32);
• Ключи звездочковые типа «Торкс» Т50 и Т40.
• Отвертка, зубило;
• Молоток;
• Наждачная бумага с металлической щеткой или углошлифовальная машинка с насадками (по возможности);
• Смазка: WD-40, графитовая, литол.
• Новые задние подшипники, сальники, кожухи по 2 штуки. Какие выбрать? Читайте ниже в статье.

Снятие задней балки и демонтаж подшипников

1. Ослабляем колесные болты, затем поднимаем домкратом задние колеса и снимем их.
2. Смазываем резьбовые крепления торсиона проникающей смазкой, выдерживаем 1 час.

1. Начинаем с левой стороны, головкой на 13 скручиваем крепления «косточки».
2. Теперь ослабляем крепёж балки ключом Т40, чтобы снять пластину торсиона.

1. Переходим к правой стороне, где откручиваем нижний крепеж стойки амортизатора ключами на 21. Способ показан на фото.
2. Выбиваем болт, используя молоток, отсоединяем стойку от рычага.

1. Отсоединяем тормозной шланг, держатель прикручен одним болтом, откручиваем головкой на 13.
2. Затем ключом на 10 и головкой на 13 откручиваем крепление рычага (фиксатор положения).

1. Теперь отсоединим крепеж трубки с проводом датчика АБС.

1. Переходим к снятию тормозного щитка и барабана с подшипником ступицы. Сначала снимаем защитный колпак гайки ступицы.
2. Разгибаем шлиц гайки ступичного подшипника и откручиваем её воротком на 32. Чтобы процесс не затягивался, ознакомьтесь со статьей «Как быстро отвернуть ступичную гайку».

1. Снимаем барабан, потом насадкой Т50 ослабляем 4 винта крепления тормозного щитка, сразу открепите тормозной шланг.

1. Головкой на 13 скручиваем болт для снятия планки у балки.
2. Планка приварена к балке, поэтому большой отверткой отодвигаем её, для извлечения вала.

1. Чтобы демонтировать рычаг задней подвески с подшипником внутри, ключом Т40 ослабляем винт.
2. Аккуратно достаём рычаг, снимаем его с пальца, если не вынимается, стучим молотком через деревянный брусок. Внутри расположен роликовый подшипник, замена которого нам и требуется.

Демонтаж старого подшипника балки и замена на новый игольчатый подшипник

1. Сначала из посадочного отверстия вынимаем старые подшипники или остатки. Убираются сальники, а так же кожух. Процесс показан на фото

1. После этого, поверхность подготавливается. Убираем коррозию из полости с обеих сторон, смазываем литолом.

1. Наставляем новый подшипник с внешней стороны, ровно и без перекосов. Далее молотком через деревянный брусок, а потом через головку аккуратно запрессовываем роликовый подшипник балки.

1. Вставляем резиновый сальник, который так же плотно запрессовываем.

1. С другой стороны ставиться подшипник вместе с металлическим кожухом, принцип установки такой же.
2. Готовая конструкция показана на фото, теперь смазываем ролики подшипника.

1. Узел готов к установке, надеваем деталь на вал (палец), вращательно-поступательными движениями.
2. Ориентируем положение конструкции по сделанным заранее отметкам.

1. Закручиваем фиксатор, вставляем заднюю балку на место. Рекомендуется зачистить внутреннюю поверхность планки от коррозии.

1. Собираем узел, прикручиваем планку и тормозной щиток, ставим барабан и так далее по обратной технологии. Подробно процесс сборки представлен на видео в конце статьи.

Источник

T6OY BLOG

Ярлыки

Исключительно для тех, кто в теме. Ремонт задней балки Peugeot 206.

• Peugeot 106; 206; 306; 309; 405.
• Renault Clio I; 19; Megane I; Laguna .

Слева палец ещё может поработать с подшипником.

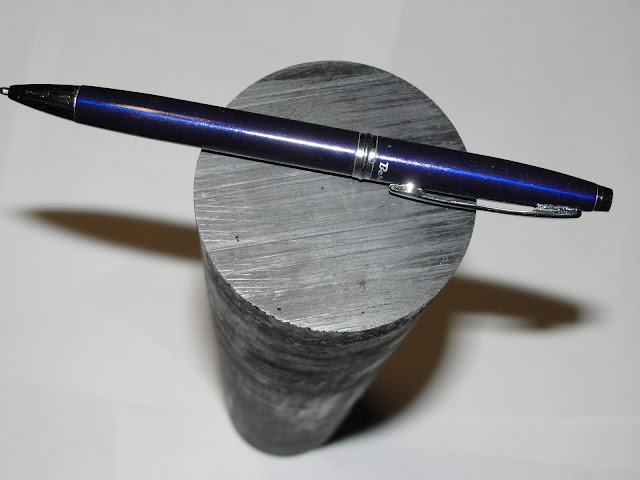

Заготовка ПОЛИАМИД6 (Капролон) графитонаполненный повышенной прочности.

• Набор стандартных гаечных ключей ,торксов.
• Отвертки (грязь выковыривать)
• Молоток, кувалда ( куда же без них)
• Бронзовая выколотка( выбивать торсионы)
• Деревянный брусок.
• Шпилька(болт)М8X1.25
• шайбы (разного диаметра)
• набор метчиков и лерок ( для восстановления резьбы)
• WD-40
• Замазка канцелярская ( та, которой школьники мазюкают у себя в тетрадях) для нанесения меток.
• Железная щетка, наждачная бумага(для удаления ржавчины)
• Немного бензина ( керосина) и ветошь .
• Синий Шел или Манол, либо другая подобная смазка для подшипников…
• Графитовая смазка ( для смазки болтов и шлиц).

Схема подвески автомобилей Пежо 206 (не показаны дополнительные тяги для моделей с кузовом седан)

• балка — 1.
• торсион(красного цвета)-2.
• стабилизатор-3.
• сальник (2 шт) — 10.

И так , разборку и ремонт лучше производить по приведенной схеме:

26. Узлы прошприцевать смазкой и установить балку на место.
27. Установить всю нахлобучку на балку.Прокачать тормоза и отрегулировать ручник.
28. Поставить машину на колеса и закрутить ступичные гайки.

Ели не подгонять будет очень жестко и никакие тяжелые предметы в багажнике не помогут, а лишь только усугубят ситуацию ( придется менять резиновые втулки амортизаторов,точнее даже сами амортизаторы, а ещё хуже — сайлентблоки самой балки,которых даже нет в продаже.
