Трассоискатель Поиск-410 Мастер

Трассоискатель (трассодефектоискатель)

Современный трассо-дефектоискатель (трассоискатель) Поиск-410 Мастер предназначен для:

• поиска и обнаружения подземных, воздушных кабельных линий связи, а также силовых кабелей
• металлических тросов и трубопроводов (водо-, нефте-, газопроводов)
• коммуникаций, имеющих металлическую оболочку или металлические проводники
• контроля положения, направления, глубины залегания и протекающего тока подземной коммуникации, а также локализации места обрыва или короткого замыкания
• контроля направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей
• поиска и обнаружения трасс по широкополосному шуму и анализа его спектра
• поиска и обнаружения трассы силовых кабелей с током промышленной частоты (50 Гц)
• поиска и обнаружения трасс с применением генератора сигналов с частотой от 200 до 3999 Гц
• локализации повреждения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами

Трассоискатель ПОИСК-410 рабочие частоты:

При работе с генератором ГК310А-2 применяются три активные частоты:

При работе без генератора (пассивный режим) трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 20 000 Гц в режиме «СПЕКТР».

• энергетический спектр — для поиска силовых кабелей
• широкополосный спектр — для поиска подземных коммуникаций и сетей радиотрансляци
• «живой звук» — для акустического контроля излучаемых частот

При работе с генератором стороннего производителя трассо-дефектоискатель перестраивается на нужную частота из диапазона 200 ÷ 3999 Гц.

Трассоискатель ПОИСК-410 Мастер конструкция:

Поиск-410 Мастер выполнен в виде моноблока, в котором объединены приемник и датчики в одну измерительную систему.
Вертикальное рабочее положение.
Вес моноблока 1,9 кг. Размеры 69x26x8,6 cм.

Трассоискатель ПОИСК-410 Мастер питание прибора:
Применение 4 NiMh аккумуляторов типоразмера «АА» емкостью не менее 2,3 А/ч. позволяет непрерывно работать 13 часов.

ПОИСК-410 Мастер режим работы:

«Карта» предназначен для быстрого и удобного ориентирования пользователя. Он объединяет все инновационные методы поиска трасс:

«Классический» — поиск кабеля. Традиционный метод поиска по максимуму и минимуму. Стрелка-индикатор отображается графическим дисплеем.
«Спектр» — энергетический спектр для поиска силовых кабелей и широкополосный спектр для поиска подземных коммуникаций и сетей радиотрансляции с опцией «живой звук».
«Фаза» — поиск повреждений на сельских трассах двухчастотным фазовым методом.
«НЧ-ВЧ» — поиск повреждений на городских кабелях двухчастотным амплитудным методом.
«Чужой Генератор» — поиск кабеля с применением генератора стороннего производителя. Позволяет настроить приемник на частоту в диапазоне 200 ÷ 3999 Гц.

Комплектация Поиск-410 Мастер

ПОИСК 410 три метода поиска кабеля:

Метод поиска направления тока:
Этот метод используется для однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями. В соседних кабелях наведенный ток имеет обратное по отношению к трассируемому кабелю направление. Направление тока определяет в модели фазовый детектор.

Кроме того, Поиск-410 использует метод двухчастотного сигнала, который основан на том, что сигналы разной частоты по-разному распространяются в подключенном кабеле и в коммуникациях с наведенным сигналом. Он повышает надежность и эффективность однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями.

Метод поиска Максимум+:
С помощью специальной комбинации обычных методов максимума и минимума достигается новое качество метода максимума, названное Максимум+. Такой метод реализован в модели Поиск-410, использующей вертикальный датчик. При помощи этого метода поиска даже неопытные пользователи прибора могут легко достичь хороших результатов при поиске кабеля.

Метод поиска фазовой детекции:
Такой метод поиска возможен только в моделях ПОИСК-310 и Поиск-410. Трассоискатель отслеживает фазу сигнала вдоль трассы. Фаза сигнала меняется при прохождении дефекта кабеля (метод более чувствительный, чем амплитудный), а также в местах выкладок (муфт) и крупных конструктивных элементов, где кабель резко меняет направление. Кроме того, по фазе можно отследить трассируемый кабель в местах схождения коммуникаций.

Уникальный двухчастотный метод позволяет в сложных городских условиях отыскивать повреждения с сопротивлением до 10 кОм (замокшие муфты).

Так же возможны различные комплекты и дополнительные опции для ПОИСКА-410 :

Системы поиска труб и диагностики изоляции катодной защиты
Мастер 410Т и Поиск-310Д-2МТ — «Мастер 410Т»

• для определения его фактического положения в пространстве и кривизны бесконтактными методами путем измерения составляющей электромагнитного поля, создаваемого переменным током, протекающим по трубопроводу от генератора низкой частоты;
• для определения глубины заложения трубопровода;
• для поиска сквозных повреждений в изоляционном покрытии;
• для определения состояния изоляционного покрытия.

Кабелеискатель Поиск-410 Мастер – для поиска силовых кабелей

При работе от генератора режим «карта кабеля» с точным расположением кабеля на местности и цифровым контролем глубины + контроль кабеля «свой-чужой» (функция полезна в местах схождения кабелей, например, у станции).
Сигнал от генератора ГК-310А-2 может быть подан:
• подключением к кабелю
• бесконтактно – генератор располагается в любом месте над кабелем
• бесконтактно клещами-индуктором (опция), не отключая кабель от сети
• от генератора ЛИС (опция) прямо в работающую распределительную сеть

В пассивном режиме поиска (без генератора):
• энергоспектр с «живым звуком» (без фильтрации) для лучшей ориентации измерителя при поиске силовых и троллейных кабелей
• фильтр на 50 Гц с поиском по максимуму сигнала и точной локализацией по минимуму
• при поиске пробоя изоляции после прожига может работать с любым силовым генератором (функция «чужой генератор»)

Источник

СВЯЗЬПРИБОР ПОИСК-410 Мастер — приёмник трассо-дефектоискателя с LCD-дисплеем (без генератора)

Цена: 25 980 руб.
Цена актуальна на 05.07.2021

Средний срок поставки: 2-4 недели Уточнить срок поставки

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Особенности СВЯЗЬПРИБОР ПОИСК-410 Мастер

• В комплект поставки входит приёмник ПОИСК-410 Мастер, поэтому возможен поиск только в пассивном режиме
• Конструкция приёмника: моноблок с графическим LCD-дисплеем
• Генератор приобретается отдельно
• Работа на частотах от 10 до 20000 Гц в пассивном режиме
• Работа на частотах 273 Гц и 2 187,5 Гц в активном режиме (в комплекте с генератором МК-510 / ГК-310А-2 / ГК-Мини / ЛИС / Е-100)
• Дополнительная частота для фазового поиска: 6 562,5 Гц
• Дополнительная частота для генератора ЛИС: 26 250 Гц
• Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
• Режимы поиска трассоискателя ПОИСК-410 Мастер без генератора (пассивный режим):
  • КАРТА ЭНЕРГО — позволяет вести поиск силовых кабелей в режиме «КАРТА КАБЕЛЯ»
  • КЛАССИЧЕСКИЙ ЭНЕРГО — поиск силовых кабелей промышленной частоты по максимуму, минимуму и в режиме «Максимум минус»
  • СПЕКТР — энергоспектр для поиска силовых кабелей и широкий спектр для поиска различных коммуникаций
  • 50 Гц — трассировка силовых кабелей с током промышленной частоты 50 Гц
  • 100 Гц — для катодной защиты газо-нефтепроводов

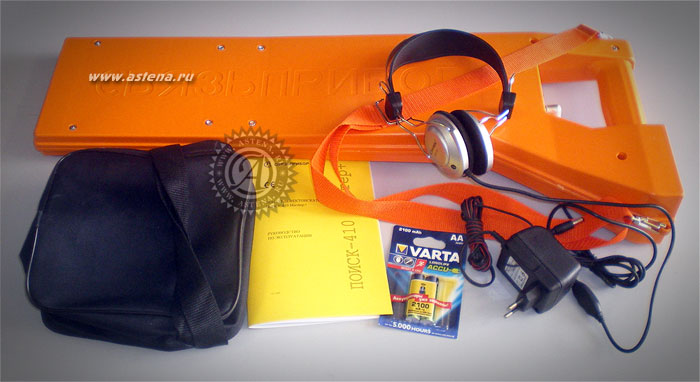

Комплект поставки

• Приемник ПОИСК-410 Мастер (LCD версия) — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Сетевой адаптер — 1 шт.
• Наушники — 1 шт.
• Сумка для наушников — 1 шт.
• Аккумуляторные батареи Ni-Mh типа «АА» — 6 шт.

Вы можете купить СВЯЗЬПРИБОР ПОИСК-410 Мастер — приёмник трассо-дефектоискателя с LCD-дисплеем (без генератора) в компании «СвязьКомплект» по выгодной цене. Связьприбор 3-20-7074-LCD: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги 3-20-7074-LCD в категории: Трассоискатели кабельных линий, подземных коммуникаций, СВЯЗЬПРИБОР ПОИСК 510 MASTER, ПОИСК-410 Мастер, М310 — трассо-дефектоискатели, СВЯЗЬПРИБОР ПОИСК-410 Мастер

Технические характеристики приемника ПОИСК-410 Мастер

• 45 Гц
• 15 Гц
• 2,5 Гц

Параметр	Значение
Активные частоты	2187,5 ± 1 Гц 273,5 ± 0,5 Гц
Дополнительная частота для фазового поиска	6562,5 ± 3 Гц
Дополнительная частота для генератора ЛИС	26 250 Гц ± 12 Гц
Частоты, задаваемые пользователем	200 — 3999 Гц
Полоса пропускания по уровню –3 дБ (не более): для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины	±5% + 0,1 м
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением 1	0 – 10 кОм
Полоса пропускания без фильтра	10 ÷ 20 000 Гц
Питание	аккумуляторы типа АА, Ni-Mh — 6 шт.
Время непрерывной работы при использовании аккумуляторов с ёмкостью 2100 mА/ч 2	не менее 17 ч
Потребляемая мощность (не более)	1,2 Вт
Время зарядки аккумуляторной батареи (не более)	4 ч
Температура эксплуатации	от -20 до +40 °С
Габаритные размеры прибора	257х88х685 мм
Масса прибора (включая аккумуляторную батарею, без сумки)	1,9 кг

Примечания:

1 Двухчастотные (бесконтактные) методы.

2 Время работы приведено для окружающей температуры выше +5°С. При снижении температуры LCD дисплей автоматически подогревается и время работы снижается в соответствии с температурой.

Источник

СВЯЗЬПРИБОР ПОИСК-410 Мастер (2) — комплект трассо-дефектоискателя с генератором ГК-310А-2 и дефектоискателем ПОИСК-310Д-2М

Товар не поставляется

Аналоги

СВЯЗЬПРИБОР ПОИСК-410 Мастер (2) — комплект трассо-дефектоискателя с генератором МК310 (ГК-310А-2) и дефектоискателем M3.

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер (2) состоит из приёмника, генератора и дефектоискателя. Трассо-дефектоискатель может работать в активном (при подключении генератора ГК-310А-2) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Дефектоискатель ПОИСК-310Д-2М применяется для определения места повреждения оболочки волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее контактным методом.

Особенности СВЯЗЬПРИБОР ПОИСК-410 Мастер (2)

• В комплект поставки входит приёмник ПОИСК-410 Мастер, генератор ГК-310А-2 и дефектоискатель ПОИСК-310Д-2М
• Конструкция приёмника: моноблок с графическим LCD-дисплеем
• Работа на частотах от 10 до 20000 Гц в пассивном режиме
• Работа на частотах 273,5 Гц и 2 187,5 Гц в активном режиме (в комплекте с генератором ГК-310А-2)
• Дополнительная частота для фазового поиска: 6 562,5 Гц
• Дополнительная частота для генератора ЛИС: 26 250 Гц
• Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
• Особенности генератора ГК-310А-2:
  • рабочие частоты: 2187,5 Гц и 273,5 Гц
  • работа на высокой, низкой или одновременно на двух частотах
  • автоматическое согласование и авторегулировка мощности до 10 Вт
  • режим фиксированной мощности 2 Вт
  • работа от 220 В или источника постоянного тока 12 В
  • встроенный индуктор для бесконтактного подключения в полевых условиях.
• Поиск дефектов изоляции осуществляется с помощью дефектоискателя ПОИСК-310Д-2М, а отбор кабеля в пучке с помощью клещей КО-29

• Методы для отыскания повреждения изоляции кабеля с помощью дефектоискателя ПОИСК-310Д-2М:

  контактный (штыри) – высокочувствительный поиск повреждений до 1 МОм

  фазовый двухчастотный (бесконтактный) – поиск повреждений в дополнение к контактному

  «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты)

  клещи-отборник КО-29 на частоте 273 Гц ищет утечки «воздушки» и в зданиях/колодцах.

  Комплект поставки

  Приемники:

  • Приемник ПОИСК-310Д-2М — 1 шт.
  • Приемник ПОИСК-410 Мастер — 1 шт.
  • Руководство по эксплуатации — 2 шт.
  • Сумка для приемника — 1 шт.
  • Сетевой адаптер — 2 шт.
  • Наушники — 2 шт.
  • Сумка для наушников — 2 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» (для OLED версии) — 8 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» (для LCD версии) — 10 шт.

  Отборники:

  • Емкостный отборник пар — 1 шт.
  • Индуктивный отборник — 1 шт.

  Дефектоискатель (поиск повреждений оболочки):

  • Контактный штырь — 2 шт.
  • Провод для подключения контактных штырей — 1 шт.
  • Сумка для контактных штырей — 1 шт.

  Генератор:

  • Генератор ГК-310А-2 (АКБ встроена) — 1 шт.
  • Провод для подключения генератора к нагрузке — 2 шт.
  • Сетевой адаптер — 1 шт.
  • Магнитный контакт — 1 шт.
  • Штырь заземления — 1 шт.
  • Крокодилы — 2 шт.
  • Руководство по эксплуатации — 1 шт.
  • Сумка для переноски генератора ГК-310А-2 и МК-510 — 1 шт.

  Вы можете купить СВЯЗЬПРИБОР ПОИСК-410 Мастер (2) — комплект трассо-дефектоискателя с генератором ГК-310А-2 и дефектоискателем ПОИСК-310Д-2М в компании «СвязьКомплект» по выгодной цене. Связьприбор POISK-410(2): описание, фото, характеристики, инструкции, отзывы.
  Смотрите аналоги POISK-410(2) в категории: Трассоискатели кабельных линий, подземных коммуникаций, СВЯЗЬПРИБОР ПОИСК 510 MASTER, ПОИСК-410 Мастер, М310 — трассо-дефектоискатели, Приборы для поиска и идентификации трасс инженерных коммуникаций, СВЯЗЬПРИБОР ПОИСК-410 Мастер

  Технические характеристики приемника ПОИСК-410 Мастер

  • 45 Гц
  • 15 Гц
  • 2,5 Гц
  • OLED версия
  • LCD 2 версия
  • аккумуляторы типа АА, Ni-Mh — 4 шт.
  • аккумуляторы типа АА, Ni-Mh — 6 шт.

  Время непрерывной работы при использовании аккумуляторов с ёмкостью 2100 mА/ч (не менее):

  • OLED версия
  • LCD версия
  • 13 ч
  • 17 ч

  Параметр	Значение
  Активные частоты	2187,5 ± 1 Гц 273,5 ± 0,5 Гц
  Дополнительная частота для фазового поиска	6562,5 ± 3 Гц
  Дополнительная частота для генератора ЛИС	26 250 Гц ± 12 Гц
  Частоты, задаваемые пользователем	200 — 3999 Гц
  Полоса пропускания по уровню –3 дБ (не более): для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц
  Максимально определяемая глубина залегания трассы	6 м
  Точность измерения глубины	±5% + 0,1 м
  Точность отыскания	10 см
  Поиск повреждения изоляции с переходным сопротивлением 1	0 – 10 кОм
  Полоса пропускания без фильтра	10 ÷ 20 000 Гц
  Потребляемая мощность (не более)	1,2 Вт
  Время зарядки аккумуляторной батареи (не более)	4 ч
  Температура эксплуатации	от -20 до +40 °С
  Габаритные размеры прибора	257х88х685 мм
  Масса прибора (включая аккумуляторную батарею, без сумки)	1,9 кг

  Примечания:

  1 Двухчастотные (бесконтактные) методы.

  2 Время работы приведено для окружающей температуры выше +5°С. При снижении температуры LCD дисплей автоматически подогревается и время работы снижается в соответствии с температурой.

  Технические характеристики генератора ГК-310А-2

  Выходная мощность (не менее):

  • при сопротивлении нагрузки 1000 Ом
  • при сопротивлении нагрузки 50 Ом
  • 10 Вт
  • 2 Вт
  • 2 Вт
  • 0,4 Вт
  • 3 ч
  • 8 ч
  • 8 ч
  • 8 ч
  • от сети переменного напряжения
  • от встроенного аккумулятора
  • 50 Гц 220 В ± 20%
  • 12 В, 4,5 А/ч

  Параметр	Значение
  Рабочие частоты генератора	2187,5 ± 1 Гц 273,5 ± 0,5 Гц
  Периодичность характерного сигнала	1,18 с
  Длительность паузы	0,29 с
  Диапазон автоматического согласования с сопротивлением нагрузки	1 — 1000 Ом
  Время непрерывной работы от встроенного аккумулятора в режиме «ВЧ-ПАУЗА» (не менее): при сопротивлении нагрузки 1000 Ом при сопротивлении нагрузки 50 Ом
  Время зарядки встроенного аккумулятора (не более)	12 ч
  Температура эксплуатации	от -20 до +50 °С
  Габаритные размеры (без сумки)	233х102х176 мм
  Габаритные размеры (с сумкой)	340х230х125 мм
  Масса прибора (включая аккумуляторную батарею, без сумки)	3 кг
  Масса прибора (включая аккумуляторную батарею и сумку)	4,9 кг

  Примечание:

  1 Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.

  Технические характеристики приёмника ПОИСК-310Д-2М

  Полоса пропускания по уровню –3 дБ:

  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц
  • 45 Гц
  • 15 Гц
  • 2,5 Гц

  Параметр	Значение
  Активные частоты	273,5 ± 0,5 Гц (режим «НЧ-ВЧ») 2187,5 ± 1 Гц (режим «ПОИСК ТРАССЫ») 6562,5 ± 3 Гц (режим «ФАЗА»)
  Чувствительность 1 для режима «ПОИСК ТРАССЫ»	11 мкВ (при максимальном усилении) 22 мВ (при минимальном усилении)
  Максимально определяемая глубина залегания трассы	6 м
  Точность измерения глубины 2	±5%+10 см
  Точность отыскания	10 см
  Поиск повреждения изоляции с переходным сопротивлением 3	0 – 1 МОм
  Полоса приема в широкополосном режиме («СПЕКТР»)	10 — 20 000 Гц
  Питание	аккумуляторы типа АА, Ni-Mh (4 шт.)
  Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч	13 ч
  Время зарядки аккумуляторных батарей	4 ч
  Температура эксплуатации	от -20 до +50°С
  Габаритные размеры приемника (без сумки)	138 х 68 х 187 мм
  Вес приемника (без сумки)	0,65 кг
  Габаритные размеры антенны	780 х 230 х 40 мм
  Вес антенны	0,65 кг
  Габаритные размеры приемника (в сумке)	230 х 110 х 170 мм
  Вес приемника (с сумкой и аксессуарами)	1,1 кг

  Примечания:

  1 Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).

  2 Точность достигается после проведения настройки (раздел «ПРОВЕРКА ПРИБОРА»).

  Источник

  Читайте также:  Зоркий с фотоаппарат ремонт
