Порвался ремень грм клапана ремонт

Обрыв ремня ГРМ и возможные последствия — причины, симптомы, ремонт

В большинстве случаев при обрыве ремня ГРМ раздаётся хлопок и двигатель глохнет, хотя все остальные автомобильные элементы продолжают функционировать нормально. Повторный завод мотора в таком случае чаще всего сопровождается металлическим стуком и легкостью вращения стартером, из за отсутствия компрессии в цилиндрах.

При возникновении первых подозрений следует остановить автомобиль и приподняв капот осмотреть, в каком состоянии находится ремень, если есть такая возможность с быстрым доступом, как правило такой возможности нет.

Последствия и причины обрыва ремня ГРМ

То насколько серьёзными окажутся для вашего автомобиля последствия обрыва ремня ГРМ напрямую связано с конструкцией двигателя, чем она проще, тем меньше вероятность его повредить.

Чаще всего они могут повлечь за собой:

• Капитальный ремонт двигателя.
• Восстановление газораспределительного механизма.
• Сгибание клапанов – Происходит при разрыве ремня ГРМ в момент, когда они опускаются для выпуска газов или впрыска топлива. При этом коленвал по инерции продолжает вращение и встречается поршнями, которые в свою очередь могут нанести клапанам сильный удар. Однако, данная проблема характерна только для автомобилей со специально уменьшенной камерой сгорания или при отсутствии выборки на поршнях. Для определения степени повреждения лучше всего будет транспортировать автомобиль на СТО, так как потребуется демонтировать головку блока цилиндров и произвести диагностику двигателя на специальном оборудовании. Лучше всего будет заменить весь комплект клапанов, даже если во время обрыва, мотор работал на холостых оборотах и повредились только 3-4 из них.
• Разрушение поршня – Чаще всего происходит на автомобилях японских производителей и происходит от сильного удара головками клапанов. Если обрыв ремня произойдёт на высокой скорости и все клапаны загнутся втулки лопнут и поршни окажутся пробиты осколками. В таком случае потребуется проведение весьма дорогостоящего ремонта включающего в себя и замену головки.

Самые серьёзные последствия разрыва ремня ГРМ наблюдаются у дизельных двигателей, конструкция которых практически не даёт клапанам двигаться, поэтому при обрыве, когда они находятся в положении верхней мёртвой точке, одновременно могут прийти в негодность:

• Распредвал с подшипниками
• Головка блока цилиндров
• Шатуны деформируются
• Гнутся клапана

Характер обрыва ремня ГРМ

Не меньшее влияние на последствия, которые влечёт за собой обрыв ремня ГРМ, несёт и его характер, ведь в некоторых случаях он не разрывается, вместо этого на нём срезается один или несколько зубьев. В таком случае и коленчатый вал и распредвал продолжают осуществлять вращение, нанося поршнями удары по всем ближайшим деталям.

Похожие повреждения могут наблюдаться, даже если зубья ремня останутся целыми, но перескочат по зубьям звездочки ГРМ.

Возможные затраты и процедура замены ремня

Стоимость одного клапана без учёта дополнительных затрат составляет в среднем тысячу рублей, а учитывая что заменить возможно понадобится все 16. можно представить во сколько примерно обойдётся ремонт.

Помимо сопутствующих мелочей, вам понадобится приобрести:

• Новый ремень, или комплект ГРМ с натяжным и обводным роликом.
• Прокладки для впускного и выпускного коллекторов.
• Прокладки для ГБЦ и крышки клапанов.
• Набор крепёжных болтов.
• Возможно водяной насос (Помпу), если есть подозрения на износ.

Операцию по замене проще всего производить на подъёмнике. Для работы вам понадобится:

• набор ключей
• отвёртка
• установочные штифты для меток ГРМ
• в некоторых случаях спец. инструмент.

Чтобы демонтировать старый ремень придерживайтесь следующего плана действий:

1. Снимите кожух ГРМ — закреплён несколькими болтами.
2. Открутите болты картерной защиты.
3. Далее снимите ремень компрессора. Для этого, демонтируйте его, извлеките ремень и установите компрессор на место.
4. Снимите ремень генератора.
5. Чтобы обесточить все контакты снимите клемму с аккумуляторной батареи.
6. Открутите крепёжные болты с двигателя и извлеките генератор, клемму и шкив помпы, не забывая предварительно удалять удерживающие их болты.
7. Возможно потребуется снять опору двигателя
8. Снимите защитный кожух с ремня ГРМ

Теперь приступайте к непосредственной замене, для которой вам понадобится извлечь крышки зубчатого шкива и вытянуть старый ремень ГРМ. Поставив на его место новый и затяните натяжитель. Если и ролики пришли в негодность их также следует заменить. Далее соберите конструкцию в обратной последовательности. Учитывайте, что для каждой марки автомобиля характерны свои особенности демонтажа и установки ремня ГРМ, однако, в целом они весьма схожи.

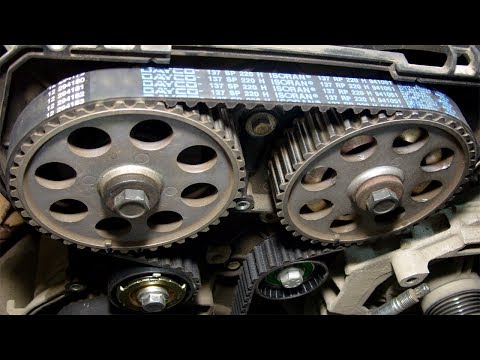

Видео обрыва ремня ГРМ

Профилактические меры

Чтобы избежать необходимости замены ремня ГРМ на дороге вследствие неожиданного обрыва следует производить его замену как минимум после пробега в 60 тыс. км, используя для этого только оригинальные запчасти и не дожидаясь пока ремень сам выйдет из строя.

Не ленитесь периодически проверять степень его натяжения и состояние помпы и всех роликов. Натяжка должна быть выполнена равномерно, без провисаний на отдельных участках.

Также во избежание обрыва ГРМ стоит обращать внимание:

• На аварийную лампу показывающую степень давления масла
• На состояние сальников – Если они пришли в негодность и пропускают масло на ремень ГРМ он быстро выйдет из строя. Главным свидетельством протечек служат масляные пятна на асфальте или поверхности мотора.
• Избегайте заводить автомобиль «с толкача», так как подобные рывки могут спровоцировать обрыв уже после 20 тыс. км пробега

Даже при соблюдении всех советов, нельзя быть уверенными в том, что он не порвётся в дороге, поэтому, полезно будет иметь комплект инструментов и новый ремень для быстрого осуществления замены.

Источник

Лопнул ремень ГРМ: что делать, причины, признаки

Владельцы автомобилей знают о такой неисправности, как лопнувший ремень ГРМ. Для новичков за рулём эта тема является своеобразной страшилкой. Довольно часто после обрыва ремня автомобилю требуется серьёзный ремонт двигателя. В данной статье описаны главные причины поломки, описано что делать в подобной ситуации, а также как не допустить возникновения поломки.

Что происходит с двигателем при разрыве ремня

Во время работы автомобиля поршни двигателя движутся в определённом направлении. Поршень движется вниз при такте впуска, а во время такта выпуска поднимается. В момент нахождения блока цилиндров в верхней точке, каждый клапан должен быть закрыт.

Когда полотно ГРМ порвано, клапан перестаёт вращаться и останавливается. Однако коленвал вращается и к открытым клапанам направляются поршни. После их встречи детали гнутся и приходят в негодность. Независимо от того, находится ли автомобиль на холостом ходу или на передаче – вероятность того, что поршни будут стучать по клапанам и выгибать их достаточно велика.

Но все же чем выше обороты, тем хуже вероятные последствия. Кроме того, что клапаны будут испорчены, могут пострадать поршни, лопнуть направляющие втулки.

Если обрыв ГРМ произошёл на высоких скоростях, то будут повреждены все клапаны, а осколки втулок пробьют поршни. Починить механизм после подобных повреждений будет очень сложно и дорого. В некоторых моторах легче после этого поменять всю голову целиком.

Что делать если порвался ремень ГРМ во время движения автомобиля

Если полотно ГРМ порвалось во время движения не стоит впадать в панику.

При обрыве двигатель автомобиля перестанет работать или начнёт слишком легко вращаться. Необходимо отъехать на обочину, выставить знак аварийной остановки.

Первые действия при обрыве полотна ГРМ

• Откройте капот, оцените ситуацию.
• Если Вы видите порванный ремень, срочно звоните на СТО.
• Чтобы избежать обрыва детали необходимо своевременно проводить её замену. Машину можно отбуксировать в автосервис или вызвать эвакуатор.

Если так вышло, что запасного ремня у Вас нет, не стоит пытаться его «починить», ничего хорошего из этого не получится. На некоторых двигателях при наличии опыта можно заменить ремень на месте, имея под рукой запасной комплект. Но мы рекомендуем обращаться в сервис.

Стоимость замены ремня завит от модели автомобиля и даты его выпуска. Примерный ценовой диапазон от тысячи до десяти тысяч рублей. Чтобы не пришлось тратить лишние деньги и своё время проводите своевременную замену и плановый осмотр ремней ГРМ.

Чтобы автомобиль не пришлось ремонтировать, необходимо соблюдать ряд правил:

• Изучите инструкцию эксплуатации и следуйте ей.
• Периодически проверяйте исправность ГРМ.
• Купите запасную деталь и всегда возите с собой.
• Запишите телефон СТО.

На каких двигателях гнутся клапаны

Если порвалось полотно ГРМ, последствия могут быть разными. Кто-то отделается лёгкой заменой необходимой детали, а кому-то потребуется сложный ремонт.

Когда рвётся полотно ГРМ, основные потери понесут клапаны. После обрыва верхний вал перестаёт работать, клапаны застывают в одном положении. В этот момент коленчатый вал толкает поршень вверх, и он оказывает механическое воздействие на детали. Клапаны гнутся. Это приводит к очень дорогостоящему ремонту.

И также довольно серьёзные последствия после обрыва ремня появляются у дизельных двигателей. Это связано с конструкцией механизма, после поломки одной детали запускается цепная реакция, которая наносит непоправимые повреждения остальным элементам: распределительному валу, подшипникам, толкателям и т. д.

Иногда обрыв ремня приводит к поломке распредвала или деформации верхней части поршня. После это Вам придётся разбирать двигатель, проводить замену клапанов и т. д. В некоторых случаях такой ремонт будет стоить около тридцати тысяч рублей и более. А когда необходима замена поршней, сумма еще увеличивается.

Сложный ремонт понадобится не всем автомобилям. В некоторых моделях поршней предусмотрены специальные углубления и когда происходит обрыв ремня, поршень поднимется, а клапан остаётся неподвижным, поршень попадает в «ямку», клапан не деформируется. Водителю необходимо просто поставить новый ремень и двигатель заработает.

Не все механизмы оборудованы такими выемками, так как они снижают мощность двигателя. А производители известных брендов борются за неё как могут.

Вывод прост: производите своевременную замену деталей и никаких неприятностей не возникнет.

Как понять, что порвался ремень ГРМ

Неопытные водители не всегда смогут самостоятельно определить, какая поломка произошла в автомобиле.

Признаки обрыва ремня ГРМ:

• Автомобиль заглох, и двигатель не запускается.
  Компрессия нарушена, и завести машину не получится. Неопытные водители пытаются во, чтобы то не стало завести мотор, и разряжают аккумулятор. Такие действия только ухудшают ситуацию. Поршень наносит механические воздействия по гнутому клапану, а при попытках запустить двигатель повреждений становится ещё больше.
• Двигатель вращается очень легко. Это связано с тем, что компрессии нет, и поршни ничто не держит.

Если открыть капот, в некоторых моделях автомобилей можно увидеть обрывки ремня ГРМ.
Отметим, что важно производить своевременную замену всей системы ГРМ, включая ремни, помпу, ролики и т. д. Соблюдая эти требования механизм двигателя Вашего авто прослужит долгое время.

Почему рвётся ремень

Основная причина, по которой происходит разрыв ремня, связана с небрежным отношением владельца автомобиля. Все дело в несвоевременной замене изношенной детали. Средний интервал замены ремня составляет шестьдесят тысяч километров. Первый раз водители меняют деталь в СТО, а потом просто забывают об этом мероприятии.

Ряд основных причин, по которым может произойти обрыв ремня:

Качество запчастей

Качество запчастей зависит от марки производителя ремней ГРМ. На таких деталях не стоит экономить. Для среднего ценового сегмента высокую популярность приобрели ремни марки: Балаково, Bosch, Lemforder. Более дорогие – Gates, Contitech, Dayco. Чтобы не возникло неприятностей во время эксплуатации детали тщательно подходите к выбору деталей.
Ролик самопроизвольно заклинивает или отпускается.

Неправильная установка ремня

Довольно часто обрыв происходит через 1000- 2000 км. после предыдущей замены. Основная причина — недостаточная или черезмерная затяжка. Лучше всего производить подобные работы у проверенных мастеров, а также проверять состояние автомобиля после работ. Слушать не изменился ли звук, который издает двигатель. Проверять не съехал ли ремень, нет ли трещин.

Поломка роликов натяжения

Ролики натяжения предназначены для натяжения ремня ГРМ. Они не дают детали соскакивать и проскальзывать. Ролик – это своеобразный подшипник со специальным покрытием. У всех деталей есть своей срок службы. Изношенный ролик шумит и если не произвести его замену, то он за небольшой промежуток времени испортит полотно ГРМ.

Клин помпы

Чаще всего такой поломке подвержены автомобили российских производителей. В иномарках это редкое явление. Заклинивание помпы приводит к разрыву ремня и требует замены.

Несвоевременная замена

Старение и износ детали – одна из наиболее частых причин разрыва. Обрыв ремня по средним показателям происходит через шестьдесят тысяч километром. В автомобилях зарубежного производства эта цифра может достигать отметки сто пятьдесят тысяч километров пробега. Но у всего есть свой предел. Деталь за время эксплуатации истирается и приходит в негодность. Именно износ ремня – самая распространённая причина повреждения детали.
У российских автомобилей срок эксплуатации ремня может быть ещё ниже, чем описано выше, поэтому при покупке подержаного авто, лучше сразу заменить ГРМ.

Инородные элементы

Иногда масло, грязь могут попасть на деталь и заклинить Распредел или коленвалю Обязательно проверять защитную крышку, крепления. При необходимости – производить замену.

Обратите внимание, если автомобиль работает в тяжёлых условиях (частые короткие поездки, холодное время года, недостаточный прогрев двигателя), то срок замены ГРМ сокращается.

Последствия обрыва полотна грм и вероятные расходы

Последствия обрыва зависят от типа двигателя, наличия проточек на поршнях, качества деталей и причин разрыва ГРМ.

Наиболее распространённые последствия:

• Покупка и замена ремня
• Ремонт двигателя.

Подробнее о вероятных проблемах двигателя

• Капитальный ремонт всего двигателя.
• Необходимость ремонта всего механизма газораспределения. Наиболее существенная проблема – согнутые клапаны двигателя, которые не подлежат восстановлению. Эта проблема чаще всего касается автомобилей, в которых камера сгорания уменьшена, или на поршнях нет выемок. Для того чтобы точно определить уровень поломки, необходимо отвезти машину к специалистам.
• Участки поршневой системы деформированы. Такие повреждения чаще всего случаются у автомобилей японских марок. Когда полотно рвётся на большой скорости, втулка ломается и поршни повреждаются об осколки. Последствия – дорогостоящая замена всех деталей.

После обрыва полотна тяжёлые последствия получают дизельные двигатели.

Владельцам авто необходимо будет заменить ряд основных деталей газораспределительного механизма:

• Распределительный вал.
• Головку цилиндров.
• Шатуны.
• Клапаны.

Затраты при устранении результатов разрыва полотна ГРМ

Средняя стоимость клапана составляет около одной тысячи рублей (без учёта замены). Чтобы посчитать полную стоимость нужно учесть количество клапанов, которые необходимо заменить. Если их шестнадцать штук – общая стоимость будет высокой.

Дополнительно нужно купить мелкие детали:

• Ремень ГРМ или полный комплект механизма газораспределения со всеми подшипниками.
• Прокладки на ГБЦ и коллекторы.
• Заглушки для клапанов.
• Крепёжные детали.
• Помпа(все производители ремней рекомендуют менять помпу одновременно с ГРМ)

Если ремонт автомобиля водитель будет проводить сам, ему также понадобятся различные инструмент

Профилактические меры

Чтобы не возникло проблем с эксплуатацией ГРМ полотна необходимо производить его периодическую замену. Лучше всего покупать оригинальные запчасти, не дотягивать до полного износа полотна.

Периодически (каждые 30 тыс. км.) проверяйте состояние ремня, чтобы не допустить обрыва следите за уровнем натяжения полотна, состоянием помпы и натяжителей.
