Резонатор глушителя. Неисправности и рекомендации по ремонту

В наш век жизнь без помощника – «железного коня» просто немыслима. Когда мы используем личный автомобильный транспорт, решаются проблемы, экономится и находится время для отдыха и путешествий. Нам хочется ездить комфортно, тихо, вести беседы с собеседником или просто слушать музыку, при этом не слышать работу двигателя или других посторонних шумов машины. Вот для этого и предназначена система отведения газов. Так, в систему входят: коллектор (выпускной), приемная труба, резонатор, глушитель и труба выхлопная. На некоторых марках автомобилей еще устанавливается катализатор. Об элементе этой системы пойдет речь. Рассказ о неисправностях резонатора глушителя и советы по его ремонту вы найдете в этой статье.

Система отведения газов

Она имеет большое значение при эксплуатации машины. Выхлопная система, а простонароднее — «глушитель», состоит из нескольких взаимосвязанных элементов. В исправном состоянии достаточно эффективно уменьшает уровень токсичности выхлопных газов, предотвращает попадание их в салон автомобильного средства, снижает уровень шума, улучшает работу двигателя и системы газораспределения, не наносит вред окружающей среде. Резонатор в этой системе играет важную роль. В замкнутых полостях, обычно они ввариваются от двух до трех единиц, расположен трубопровод с большим количеством отверстий. Они служат для гашения частоты газов посредством трения между собой. Качественная и динамическая работа резонатора заключается в освобождении газа, который сгорел, и наполнении новым газом.

Неисправности выхлопной системы

Из-за того что все элементы выхлопной системы установлены в местах соприкосновения с агрессивной средой, они наиболее часто выходят из строя. Да еще добавить воздействия погодных условий (повышенная влажность, снег, дождь) и высокой температуры, механических повреждений и конденсата. Все это в комплексе ускоряет процесс выхода из строя частей выхлопной системы автомобиля.

Но вот наступает момент, когда шум выхлопной системы врывается в салон автомобиля, при этом принося неудобства не только вам, но и окружающим людям. Все это говорит о проблемах в системе отведения газов вашего автомобиля. Понятно, что при работе двигателя внутреннего сгорания образуются не только газы, которые надо выводить из системы, но и шум.

Постепенно к этому появившемуся шуму добавляется еще и дребезжавший звук. Но главное — в результате сопротивления газов падает мощность двигателя, увеличивается расход топлива. Все это говорит о том, что необходимо взяться за ремонт.
Основные причины неполадок выхлопной системы — это нарушение герметичности за счет прогорания металла резонатора, глушителя или других частей системы, прогорания перегородок и т. д.

Что такое резонатор глушителя

Это наиболее важный элемент в выхлопной системе, который напрямую соединен с потоком отработанных газов от двигателя.
Резонатор принимает на себя весь объём газов (токсичных и высокотемпературных). Именно правильная работа резонатора влияет на мощность автомобиля. К сожалению, резонатор глушителя одним из первых выходит из строя.

Стоит ли менять резонатор

Ответ неоднозначен. Многие специалисты заявляют, что если вышел из строя резонатор глушителя «ВАЗ», то ремонт лучше не производить, а достаточно купить всю систему в сборе и установить на ваш автомобиль. Это объясняется тем, что, заменив его, через некоторое время вы все равно будете менять или выхлопную трубу, или один из других элементов системы. То же самое можно сказать и про резонатор глушителя «Ланос». Гораздо дешевле будет заменить всю систему.

Как осуществить ремонт глушителя

Есть два пути решения этой проблемы. В первом случае можно купить новый резонатор глушителя. Цена на него сегодня довольно доступная. Самый дешевый вариант может стоить около 500 р. Но есть и глушители, стоящие не одну тысячу. При этом выбор производителей и видов данных элементов системы достаточно большой. Если идти по второму пути, то можно еще модернизировать полностью резонатор глушителя. При этом вполне удастся своими силами произвести все работы.

Осуществляя ремонт глушителя, необходимо учитывать особенность конструкции элемента, выбрать подходящий материал и соблюсти герметичность.

Возникшие проблемы с резонатором можно решить. Для этого необходимо спланировать работы, которые предстоит выполнить. Если нет опыта проведения сварочных работ, то пригласите специалиста.

Прогары в резонаторе небольшого размера

Ремонт можно осуществить самостоятельно. Прежде всего надо снять резонатор глушителя или другие части выхлопной системы. Для простоты и удобства действий такие работы нужно производить на яме или на эстакаде. Эта работа бывает как простой, так и трудоемкой, так как множество проблем возникают из-за креплений этих частей: они больше всего подвергались коррозии, прикипели друг к другу. Специалисты рекомендуют перед началом таких работ побрызгать на крепежные элементы специальной жидкостью типа WD-40.

На практике доказано, что использование таких продуктов дает максимальный эффект. Большое количество таких видов герметиков и стеклотканей сделаны из силиконовых материалов, они выдерживают высокие температуры, некоторые – до 1000 градусов. Если произвели текущий ремонт с помощью стеклоткани, то желательно после установки резонатора завести двигатель и прогреть его в течение тридцати минут.

Прогары в резонаторе большого размера

Самый оптимальный вариант в этом случае — сварка. На практике доказано, что очень редко прогорают другие части системы: выпускной коллектор, приемная труба, выхлопная труба. Наиболее уязвимы две детали – резонатор и глушитель. Текущий ремонт устранит на некоторое время и шум, и выброс отработанного газа. В местах сварки необходимо очистить от ржавчины металл. Латку желательно вырезать прямоугольной формы и делать небольшой нахлёст, примерно 13-16 миллиметров.

Но все же на проблему ремонта резонатора надо смотреть глубже, в первую очередь перегорают перегородки и трубы, которые находятся внутри резонатора. Поэтому специалисты разрезают газовым резаком резонатор глушителя, меняют все внутренние части и обратно заваривают.

Замена резонатора иномарки на отечественный

Если возникли такие проблемы, то можно заменить выбывший из строя резонатор иномарки на резонатор глушителя 2107. На деле все просто: вырезают резонаторы с обоих глушителей и потом приваривают новый элемент к старым трубам.

При ремонте резонатора обратите внимание на толщину металла, ведь эффективная борьба с шумом есть увеличение веса основных элементов выхлопной системы.

Для получения более тихого глушителя многие специалисты рекомендуют установить дополнительный резонатор в этой системе отвода газов.

Как сварить новый резонатор или глушитель своими руками

Все достаточно просто. Сделать корпус резонатора из листовой стали, сварить перегородки и вставить трубы с просверленными отверстиями, заложить в полость резонатора/глушителя куски базальтовой минеральной ваты и заварить торцевые части.
Из практики видно, что в этом вопросе следует должное внимание уделить размеру сечения труб. Так, для двигателя объёмом 1600 кубических сантиметров достаточно установить трубы диаметром в 52 миллиметра.

После окончания сварочных работ необходимо обработать швы. Обязательно покрасить резонатор термоустойчивой краской.
Когда сняты элементы выхлопной системы, обратите особое внимание на трубы между резонатором и глушителем. В местах изгиба действие выхлопных газов на стенки труб увеличивается. При необходимости заварите их.

После того как все работы произведены, осуществите монтаж частей выхлопной системы, закрепите их с помощью крепежей, не забудьте поставить прокладки. На некоторое время, если вы производили ремонт собственными руками, ваши резонатор и глушитель оживут и будут выполнять свои функции по предназначению.

Для профилактики, чтоб не так часто заезжать на СТО или на эстакаду, периодически заглядывайте под днище, осматривайте не только места возможной течи масла или антифриза, но и наши элементы выхлопной системы. Заведите двигатель, и просачивание газа с легкостью можно будет определить. Обращайте внимание на крепежи и следите за подвесками, так как постоянная вибрация влияет на жесткость сцепок.

Некоторые специалисты рекомендуют заливать специальную жидкость в систему отвода газов. Такую антикоррозионную смесь заливают непосредственно в глушитель перед установкой. Проведение в комплексе всех таких мероприятий продлит на достаточный срок эксплуатацию автомобиля.

Источник

Ремонт и замена резонатора на ВАЗ 2107: выполняем своими руками

Выхлопная система классических моделей ВАЗ состоит из трёх элементов. Средний элемент обычно называют резонатором. Любая его неисправность сопровождается рёвом, доносящимся из-под днища машины. Отремонтировать и заменить резонатор своими руками довольно просто. Особую актуальность при этом приобретает выбор новой детали — производитель устанавливал на ВАЗ 2107 несколько видов резонаторов в зависимости от типа двигателя и системы питания.

Устройство и назначение резонатора ВАЗ 2107

Резонатор представляет собой металлический бачок цилиндрической формы, предназначенный для предварительного снижения звука выхлопа. Спереди и сзади к нему герметично приварены соединительные патрубки диаметром 40 мм. Передний патрубок оснащён ответным фланцем под катализатор или приёмную трубу, а в заднем предусмотрены две продольные прорези для стыковки с секцией глушителя.

Резонаторные трубы для карбюраторных моделей ВАЗ 2106—2107 оснащаются одним либо двумя бачками. Первый тип устанавливался на автомобили с рабочим объёмом двигателя до 1,3 литра, второй — на модификации с более мощными моторами 1,5—1,6 л.

Резонатор состоит из:

• наглухо запаянного цилиндрического корпуса, к которому приварены соединительные патрубки;
• внутренней трубы с большим количеством отверстий (перфорацией) для проходящих выхлопных газов;
• поперечной перегородки, разделяющей корпус на две внутренних камеры.

Принцип действия резонатора основан на явлении звукового резонанса. Попадая вместе с отработанными газами внутрь корпуса, звуковые волны проникают сквозь перфорацию в трубе и многократно отражаются от внешних стенок бачка. Происходит взаимное гашение колебаний, и амплитуда волн уменьшается. В результате значительно понижается громкость звука выхлопа.

Резонатор ВАЗ 2107 выполняет следующие функции:

• предварительно снижает уровень звука выхлопа;
• в отличие от основного глушителя практически не создаёт сопротивления выхлопному потоку;
• способствует охлаждению раскалённого газа;
• принимая на себя часть нагрузки, продлевает срок службы основного глушителя.

Расположение резонатора ВАЗ 2107

Выхлопная система карбюраторных ВАЗ 2107 состоит из трёх секций:

• двойная приёмная труба, присоединённая к фланцу выпускного коллектора;
• резонатор;
• основной глушитель.

Аналогичная система устанавливалась и на первые семёрки с инжектором, соответствующие нормам Евро 0. Позже появились инжекторные модификации ВАЗ 2107, произведённые в соответствии с требованиями Евро 2 и Евро 3, в которых выхлопной тракт дополнился четвёртой секцией — каталитическим нейтрализатором, расположенным между приёмной и резонаторной трубой.

Резонатор, соединённый передней частью с приёмной трубой или катализатором, начинается под коробкой передач и заканчивается перед балкой заднего моста. Бачок резонатора находится справа (по ходу движения) от карданного вала. Соединительный патрубок, выходящий из корпуса, загнут кверху и состыкован с трубой основного глушителя, огибающей задний мост. Вся конструкция держится на фланце выпускного коллектора двигателя, металлическом кронштейне и резиновых подвесах, прикреплённых к днищу машины.

Выбор резонатора для ВАЗ 2107

На ВАЗ 2107 устанавливают четыре вида резонаторов:

Длинная секция с одним бачком. Устанавливается на все классические карбюраторные ВАЗ 2101—2107 с объёмом двигателя не более 1,3 л. Каталожный номер — 2101–1202005.

Резонаторы последних двух типов укорочены из-за добавления дополнительного элемента — каталитического нейтрализатора. Детали под Евро 2 и 3 различаются длиной (запчасть под Евро 3 короче) и количеством крепёжных болтов на фланце. Второй бачок отсутствует — его функции выполняет катализатор.

Выбор резонатора зависит от конкретной модификации ВАЗ 2107. При покупке нужно иметь в виду следующие рекомендации:

1. На карбюраторную версию с двигателем 1,3 л можно без проблем поставить длинную секцию с одним (ВАЗ 2101—07) или двумя (ВАЗ 2106—07) бачками. Во втором случае звук работающего мотора станет тише, но мощность упадёт примерно на 3—5 л. с. Укороченные резонаторы не подойдут.
2. Оба длинных резонатора подходят для карбюраторных и инжекторных ВАЗ 2107, соответствующих Евро 0. При установке детали с одним бачком шум выхлопа усилится, а мощность двигателя незначительно возрастёт. Короткие трубы устанавливать нельзя.
3. Выпускная система под Евро 2 оснащается не только катализатором, но и кислородным датчиком (лямбда-зондом), вмонтированным в приёмную трубу. Для таких автомобилей подойдёт родной укороченный резонатор с фланцем на два болта или любая длинная секция. Однако такой резонатор не подойдёт для ВАЗ 2107 Евро — он стыкуется с другим катализатором и отличается по длине.
4. Выхлопная система ВАЗ 2107, произведённых в соответствии с нормами Euro 3, имеет два кислородных датчика. На ВАЗ 21074 можно устанавливать родной короткий резонатор или длинный, но с некоторыми доработками.

Однажды довелось модернизировать двигатель 1,3 л путём увеличения рабочего объёма до 1,7 л за счёт замены коленчатого вала и расточки цилиндров под размер 82 мм. После чего пришлось заменить и «родной» резонатор с одним бочонком, поскольку с приростом мощности мотора выхлопная труба начала сильнее реветь, особенно на оборотах свыше 2500 об/мин.

Ставить на «семёрку» резонатор от других марок авто и переднеприводных моделей ВАЗ бессмысленно. Придётся сильно нагревать и перегибать трубу, сделанную из тугоплавкой стали. Альтернативный вариант — сварить резонаторный бачок своими руками на базе прогоревшего элемента.

Установка длинных секций на ВАЗ 2101—07, соответствующие нормам Евро 2 и 3, целесообразна в тех случаях, когда необходимо выбросить вышедший из строя катализатор. Последний стоит довольно дорого, и далеко не каждый автовладелец готов сделать полноценную замену. При этом после монтажа длинной резонаторной трубы придётся вместо второго лямбда-зонда установить обманку или перепрограммировать (перепрошить) управляющий двигателем контроллер.

Видео: выбор резонатора для ВАЗ 2107

Производители резонаторов для ВАЗ 2107

На постсоветском пространства можно приобрести резонаторы многих производителей. Наибольшим спросом пользуются устройства производства:

• ОАО «АвтоВАЗагрегат» (производитель оригинальных деталей);
• ОАО «Тольяттинский завод технологического оснащения»;
• ООО «Ижорский глушитель»;
• TRANSMASTER UNIVERSAL (производитель выхлопных систем из обычной и нержавеющей стали).

Больших различий между изделиями этих брендов нет. Эксплуатационный ресурс резонаторов из тугоплавкой стали примерно одинаков и составляет 20—30 тыс. км пробега. Срок службы изделий из нержавейки примерно вдвое больше, но и цена в полтора раза выше цены аналогов из чёрного металла.

Неисправности и ремонт резонатора

К неисправностям резонатора относят:

• биение трубы о выступающие части кузова и другие элементы;
• прогорание торцевой части бачка в месте сварки корпуса и трубы;
• прогар корпуса или внутреннего перфорированного канала;
• выход отработанных газов через стыки крепления.

Надоедливый стук, доносящийся из-под днища авто, обычно является следствием биения болтающейся выхлопной трубы о кузов и другие узлы. Причиной этого являются резиновые крепления, которые со временем изнашиваются и растягиваются и при движении не могут обеспечить жёсткую фиксацию выпускного тракта. Проблема решается заменой этих креплений.

Обычно подвесы выхлопного тракта служат гораздо меньше, нежели сама труба. Проверяйте состояние резинок с интервалом 10 тыс. км, при обнаружении трещин сразу ставьте новые подвесные крепления.

Другие неполадки устраняются следующими способами:

1. Прогар боковой части резонатора можно заварить. Для этого снимать трубу необязательно. Опытный сварщик сделает работу на месте, закрыв кузов листом асбеста.
2. Если наблюдается выход отработанных газов через стыки выхлопной системы, следует сильнее затянуть крепёжный хомут или фланец. Также можно ослабить крепление, плотнее подогнать детали друг к другу и заново затянуть хомут.
3. При прогорании корпуса или внутреннего канала обычно резонатор меняют на новый. Если свищ небольшой, можно попробовать его заварить, не снимая с автомобиля.

Автолюбители, имеющие опыт сварочных работ, могут изготовить бачок резонатора своими руками. Для этого следует:

1. Демонтировать резонатор с автомобиля.
2. Аккуратно разрезать корпус болгаркой.
3. Снять все размеры (диаметр канала и отверстий, габариты корпуса).
4. Изготовить по снятым размерам новый бачок.
5. Приварить к новому бачку старые трубы.
6. Установить новый резонатор на автомобиль.

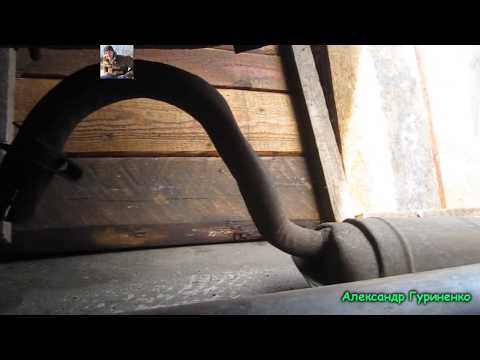

Видео: неисправности выхлопной системы классических моделей ВАЗ

Замена резонатора ВАЗ 2107

Замена резонатора ВАЗ 2107 проводится на смотровой яме, эстакаде или подъёмнике. Для выполнения работ потребуется:

• два ключа на 13;
• мощная плоская отвёртка;
• молоток и деревянная наставка;
• пассатижи;
• ключ трубный (газовый);
• аэрозольная смазка WD-40 или аналог;
• перчатки тканевые.

Теоретически разборка выпускной системы не представляет большой сложности. Однако в реальности обычно возникает проблема разъединения секций, так как стыки соединений крепко прихватываются за счёт нагрева и образования внутреннего нагара.

Резонатор крепится в четырёх точках: на двух стыках (с приёмной трубой и глушителем) и на двух резиновых подвесах, зацепленных непосредственно за бачок. Его демонтаж производится в таком порядке:

1. Загоните автомобиль на смотровую яму (эстакаду), поставьте на стояночный тормоз и подстрахуйте противооткатными башмаками.
2. На стыки резонаторной секции обильно нанесите аэрозольную смазку и подождите 15—20 минут.
3. Ключами на 13 ослабьте задний и передний крепёжные хомуты. Аккуратно сбейте оправки с утолщённой части стыка на трубу.

При снятии резонаторов типа Евро 2 и 3 вместо переднего хомута нужно открутить болты посадочного фланца.

Если отсоединить патрубки указанным образом не удаётся, попробуйте разогнуть конец внешней трубы с прорезями, загоняя под него плоскую отвёртку. Когда щель расширится, снова обработайте стык аэрозольной смазкой. При необходимости можно снять задний подвес основного глушителя и попросить помощника проворачивать этот элемент, пока вы удерживаете трубным ключом резонатор.

Новый резонатор устанавливается в обратной последовательности. Перед монтажом рекомендуется тщательно осмотреть главный глушитель и приёмную секцию. При обнаружении на них прогаров следует выполнить соответствующие работы.

В процессе сборки необходимо проследить, чтобы труба не провисала и в то же время не касалась кузова. В первом случае резонатор может повредиться на неровной дороге, а во втором он при движении будет биться о кузов, вызывая глухой стук в салоне авто. По окончании работ необходимо завести двигатель и, спустившись в смотровую яму, убедиться, что стыки соединений не пропускают выхлопные газы.

Видео: замена резонатора ВАЗ 2107

Резонатор ВАЗ 2107 работает в тяжёлых условиях — температура проходящих через секцию газов составляет порядка 600 °С. Если не отслеживать состояние резиновых креплений, труба разболтается и начнёт пропускать газы. При появлении свища в корпусе бачок следует сразу заварить, иначе повреждение быстро увеличится. Заменить резонатор ВАЗ 2107 довольно просто. Для этого потребуется лишь минимальный набор слесарных инструментов и пошаговое выполнение инструкций профессионалов.
