Перечень инструментов, механизмов и приспособлений, предназначенных для ремонта кабелей
| Наименование | Количество | Технические данные или характеристика |
| Кабельные ножи (а, б) | 2 | Специальные для резки оболочки — с выдвижным лезвием или режущим диском |
| Клещи ПК-1 с набором пуансонов и матриц | 1 | Для опрессовки кабельных наконечников на токоведущих жилах сечением 16 — 50 мм 2 |
| Пистолет СМП-1 с насадкой для опрессовки кабельных наконечников | 1 | То же, для жил сечением 70 — 150 мм 2 |
| Гидропресс РГП-7м с комплектом пуансонов и матриц, механический пресс РМП-7 или гидропресс с электрическим приводом ПГЭП-2 | 1 | То же, для жил сечением 16 — 240 мм 2 |
| Печь (в) | 1 | Для обогрева рабочих и разогревания кабельной массы |
| Паяльная лампа | 1 | Бензиновая, емкостью 0,5 л |
| Газовая горелка для пайки и разогрева | 1 | Малогабаритная, пистолетного типа с баллоном емкостью 0,7 или 1,5 л |
| Набор напильников | 4 | Драчевый плоский 12˝ |
| 4 | Драчевый трехгранный 10˝ | |
| 4 | Драчевый круглый 10˝ | |
| 4 | Личной трехгранный 8˝ | |
| Ножовка или бронерезка | 1 | Раздвижной станок с набором (6 шт.) полотен |
| Кронциркуль | 1 | Стальной |
| Плоскогубцы | 1 | Монтерские с изолирующими ручками |
| Острогубцы | 1 | Монтерские с изолирующими ручками |
| Гаечные ключи | 2 | Разводные № 3 |
| Слесарный молоток | 1 | Массой 600 г |
| Слесарное зубило | 1 | Длина 250 мм, ширина режущей части 20 — 25 мм |
| Ковш и ложка — чумичка (г, д) | 2 | Для разливки припоя |
| Щетка проволочная | 1 | Стальная |
| Стальной лом | 1 | С заостренным и плоским концами |
| Лопата | 1 | Саперная |
| Ведро с крышкой (е) | 1 | Емкостью 10 — 12 л для разогрева кабельной массы |
| Кастрюля (ж) | 1 | Для подогрева изолирующих бумажных роликов и рулонов |
| Термометр | 1 | В металлической защитной оправе со шкалой до 250 °С |
| Подбойка (з) | 1 | Для подъема оболочки кабеля |
Специальные инструменты и приспособления
Специальные инструменты и приспособления, применяемые для ремонта кабелей:
а — кабельный нож с выдвижным лезвием,
б — кабельный нож с режущим диском,
в — печь,
г — ковш,
д — ложка-чумичка,
е — ведро с крышкой,
ж — кастрюля,
з — подбойка.
«Ремонт электрооборудования промышленных предприятий»,
В.Б.Атабеков
Источник
Инструменты для монтажных работ с кабелем
Для более качественного и оперативного устройства СКС применяется особый инструмент, предназначенный для монтажа кабелей. А благодаря использованию вспомогательных приспособлений обеспечивается продолжительный период безотказной работы данной системы.
В большинстве случаев для упрощения работы с различными видами кабелей применяются монтажные инструменты, предназначенные для:

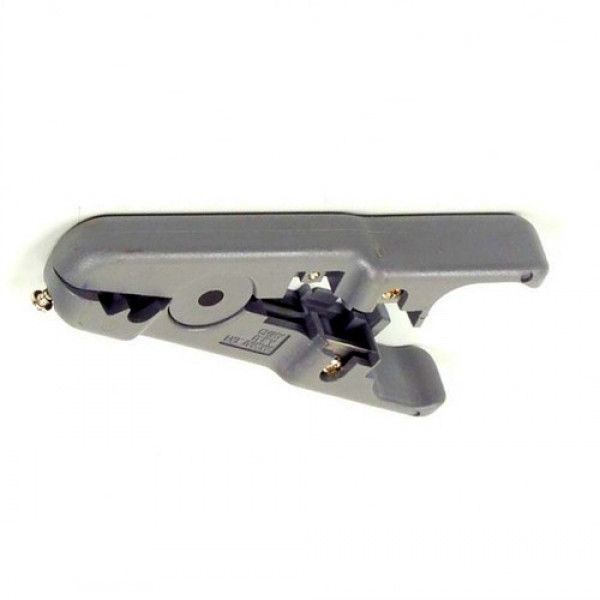

- зачистки кабеля – облегчают удаление наружного слоя изоляции витой пары, коаксиального либо оптического кабеля. Перед непосредственным применением данного инструмента, его необходимо отрегулировать специальным болтом. Среди них самый распространенный: Инструмент для зачистки витой пары (HT-S-501H). Купить его можно в компании AVS Electronics.

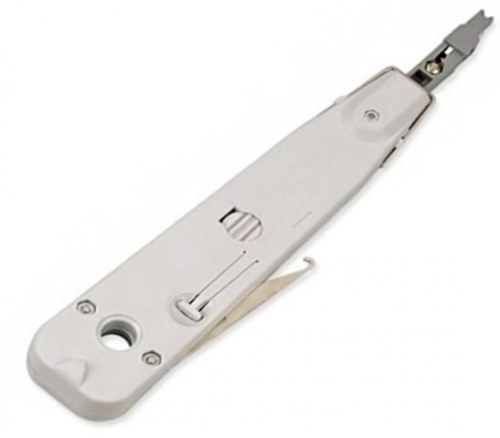

- заделки кабеля – данные приспособления в зависимости от особенностей конструкции могут дополняться с двух сторон сменными либо несменными ножами. С одного конца этого ножа имеется приспособление для удобной заделки, быстрой обрезки провода, а со второго – для заделки шнура. Среди них самый распространенный: инструмент для заделки и обрезки витой пары 110, цена у которого ниже чем у конкурентов.
- обжимки кабеля – позволяют присоединять провода сетевого шнура непосредственно к контактам коннекторов.
Приспособления для кабельной зачистки
Инструмент для зачистки проводов – это особое приспособление, применяемое для удаления ненужного слоя изоляции. Он предлагается в весьма широком ассортименте, поэтому в процессе выбора наиболее подходящего вида необходимо учитывать особенности сечения провода, объем выполняемых работ и индивидуальные предпочтения каждого мастера.
Разновидности рабочих инструментов, используемых для удаления изоляционного слоя:
- плоскогубцы – конструктивные особенности: наличие прецизионных отверстий, специальных губок рельефной формы, а также прямых лезвий. Помимо зачистки, они позволяют согнуть проволоку, захватить кабель и его обрезать;
- кабельный нож – представлен в виде приспособления с прорезиненной ручкой, дополненной лезвием, изготовленным из специальной инструментальной стали. При этом само лезвие может иметь прямую либо серповидную форму. Если у мастера имеются определенные навыки и необходимая сноровка, то сложностей с использованием данного инструмента не будет;
- клещи и кусачки – зачастую используются профессиональными мастерами, которым при работе необходима высокая точность и хорошая скорость. При помощи нескольких простых действий огни можно легко настроить под диаметр шнура;
- стриппер – является незаменимым инструментом при осуществлении электромонтажных работ, где необходимо удалить защитный слой оболочки. При работе совместно с витой парой можно применять различные модели оптических, а также электрических кабелей.
Купить инструменты для зачистки кабелей можно в компании AVS Electronics.
Приспособления для обжимки

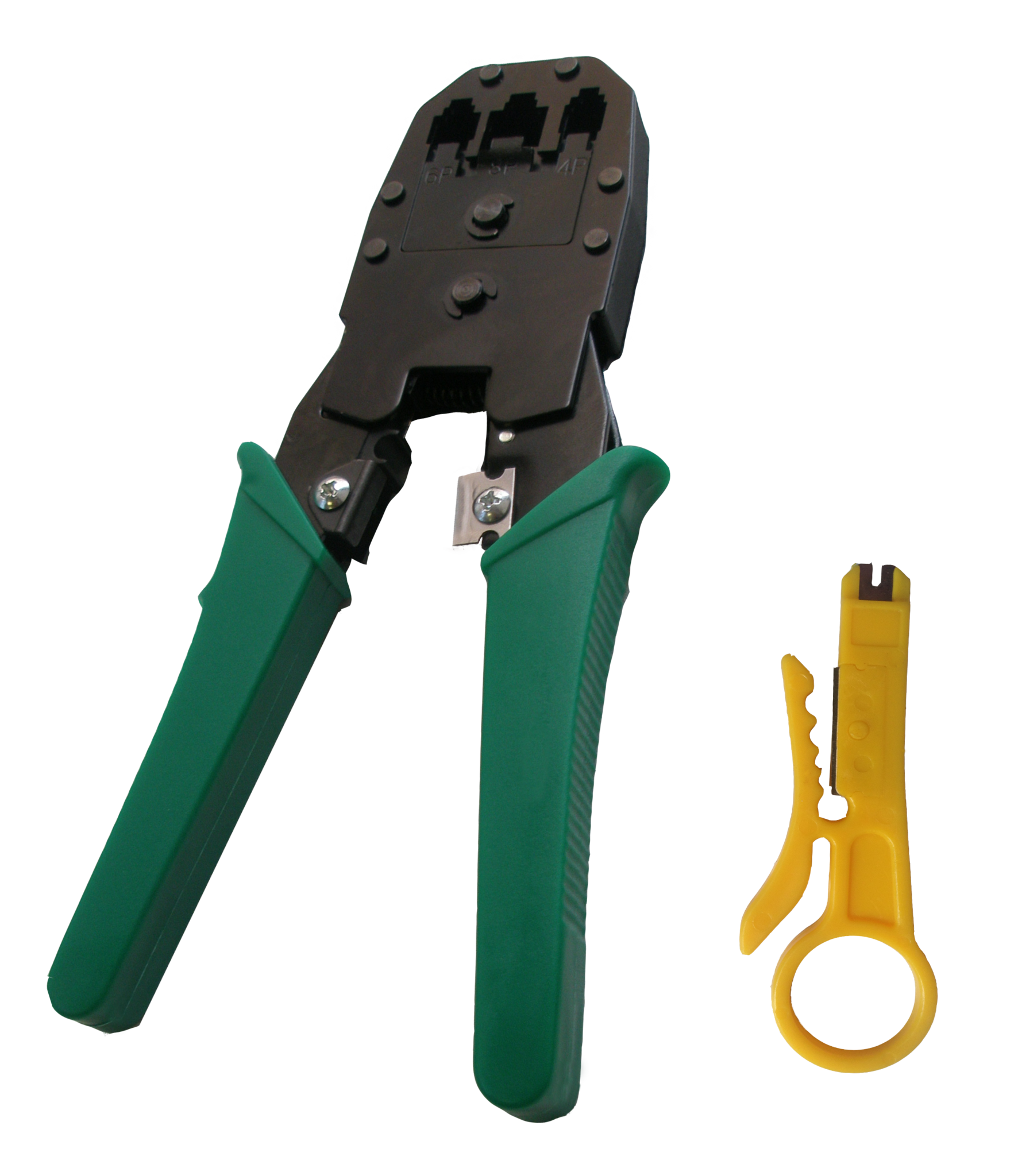

Для качественного и оперативного выполнения всех необходимых действий при установке модульных разъемов, не обойтись без многофункционального инструмента, предназначенного для удобной обжимки коннекторов типа RJ 12, 11 и 45. Среди профессиональных мастеров он получил простое название «обжимка». Использование данного инструмента позволяет выполнять сразу несколько действий:
- снятие наружного слоя кабельной изоляции;
- удаление лишней части провода;
- обжимка проводников коннектором.
При выполнении каждого нового действия применяется конкретный рабочий инструмент для
обжимки. Купить кримпер для обжима можно у специалистов компании AVS Electronics. При его выборе стоит учесть, что профессиональный рабочий инструмент должен быть металлическим. Особенности конструкции данного инструмента обеспечивают осуществление правильной опрессовки за счет движения пуансонов, которое направлено перпендикулярно относительно поверхности разъема.
Каждому из существующих типов коннекторов соответствует определенный инструмент. Однако имеются также универсальные приспособления, подходящие для использования с разными видами коннекторов. Купить монтажные инструменты и другие компоненты СКС можно у специалистов компании AVS Electronics.
Источник
Ремонт кабельных линий
Контроль технического состояния кабельных линий
Эксплуатация кабельных линий имеет свои особенности, так как обнаружить дефекты в ней простым осмотром не всегда удается. Поэтому осуществляются проверки состояния изоляции, контроль за нагрузкой и температурой кабеля.
Кабели с точки зрения проверки изоляции являются наиболее трудным элементом электрооборудования. Это связано с возможной большой длиной кабельных линий, неоднородностью грунта по длине линии, неоднородностью изоляции кабеля.
Для выявления грубых дефектов в кабельных линиях производят измерение сопротивления изоляции мегаомметром на напряжение 2500 В. Однако показания мегаомметра не могут служить основанием для окончательной оценки состояния изоляции , поскольку они в значительной степени зависят от длины кабельной линии и дефектов концевых заделок.
Связано это с тем, что емкость силового кабеля велика и в течение времени измерения сопротивления она не успевает полностью зарядиться, поэтому показания мегаомметра будут определяться не только установившимся током утечки, но и зарядным током, а измеренное значение сопротивления изоляции будет значительно занижено.
Основным методом контроля состояния изоляции кабельной линии является испытание ее повышенным напряжением. Цель испытаний состоит в выявлении и своевременном устранении развивающихся дефектов изоляции кабеля, муфт и концевых заделок, с тем чтобы предупредить возникновение повреждений в процессе работы. При этом, кабели напряжением до 1 кВ повышенным напряжением не испытывают, а измеряют сопротивление изоляции мегаомметром напряжением 2500 В в течение 1 мин. Оно должно быть не ниже 0,5 МОм.
Проверка коротких кабельных линий в пределах одного распределительного устройства выполняется не чаще 1 раза в год, т. к. они меньше подвержены механическим повреждениям и их состояния чаще контролируется персоналом. Испытание повышенным напряжением кабельных линий более 1 кВ проводят не реже одного раза в 3 года.
Основным способом испытания изоляции кабельных линий является проверка повышенным напряжением постоянного тока . Это объясняется тем, что установка на переменном токе при равных условиях имеет гораздо большую мощность.
В состав испытательной установки входят: трансформатор, выпрямитель, регулятор напряжения, киловольтметр, микроамперметр.
При проверке изоляции напряжение от мегаомметра или испытательной установки подводится к одной из жил кабеля, при этом остальные его жилы надежно соединяют между собой и заземляют. Напряжение плавно повышается до нормируемого значения и выдерживается требуемое время.
Состояние кабеля определяется по току утечки . При удовлетворительном его состоянии подъем напряжения сопровождается резким возрастанием тока утечки за счет зарядки емкости, затем снижается до 10 — 20 % максимального значения. Кабельная линия считается пригодной к эксплуатации, если при испытаниях не произошло пробоя или перекрытия по поверхности концевой муфты, не наблюдается резких толчков тока и заметного роста тока утечки .
Перегрузки кабеля, носящие систематический характер , приводят к ухудшению изоляции и сокращению длительности работы линии. Недогрузки связаны с недоиспользованием проводникового материала. Поэтому при эксплуатации кабельной линии периодически проверяют, чтобы токовая нагрузка в них соответствовала установленной при вводе объекта в эксплуатацию. Максимально допустимые нагрузки кабелей определяются требованиями ПУЭ.
Контролируют нагрузки кабельных линий в сроки, определяемые главным энергетиком предприятия, но не реже 2 раз в год. При этом один раз указанный контроль производится в период осенне-зимнего максимума нагрузки. Контроль осуществляется наблюдением за показаниями амперметров на питающих подстанциях, а при отсутствии их — с помощью переносных приборов или токоизмерительных клещей.
Допустимые токовые нагрузки для длительного нормального режима работы кабельных линий определяются с помощью таблиц, приводимых в электротехнических справочниках. Эти нагрузки зависят от способа прокладки кабеля и вида охлаждающей среды (земля, воздух).
Для кабелей, проложенных в земле, длительно допустимая нагрузка принимается из расчета прокладки одного кабеля в траншее на глубине 0,7 — 1 м при температуре земли 15°С. Для кабелей, проложенных на открытом воздухе, температура окружающей среды принимается равной 25°С. Если расчетная температура окружающей среды отличается от принятых условий, то вводится поправочный коэффициент.
За расчетную температуру земли принимается наивысшая среднемесячная температура из всех месяцев года на глубине прокладки кабеля.
За расчетную температуру воздуха принимается наибольшая среднесуточная температура, повторяющаяся не менее трех раз в году.
Длительно допустимая нагрузка кабельной линии определяется по участкам линий с наихудшими условиями охлаждения, если длина этого участка не менее 10 м. Кабельные линии до 10 кВ при коэффициенте предварительной нагрузки не более 0,6 — 0,8 могут кратковременно перегружаться. Допустимые нормы перегрузок с учетом их длительности приводятся в технической литературе.
Для более точного определения нагрузочной способности, а также при изменении температурных условий эксплуатации осуществляется температурный контроль кабельной линии . Контролировать непосредственно температуру жилы на работающем кабеле невозможно, т. к. жилы находятся под напряжением. Поэтому одновременно производят измерение температуры оболочки (брони) кабеля и тока нагрузки, а затем пересчетом определяют температуру жилы и максимально допустимую токовую нагрузку.
Измерение температуры металлических оболочек кабеля, проложенного открыто, проводят обычными термометрами, которые укрепляются на броне или свинцовой оболочке кабеля. Если кабель проложен в земле, измерение производится с помощью термопар. Рекомендуется устанавливать не менее двух датчиков. Провода от термопар укладываются в трубу и выводятся в удобное и безопасное от механических повреждений место.
Температура токопроводящей жилы не должна превышать:
для кабелей с бумажной изоляцией до 1 кВ — 80° С, до 10 кВ — 60° С;
для кабелей с резиновой изоляцией — 65° С;
для кабелей в поливинилхлоридной оболочке — 65° С.
В том случае, когда токоведущие жилы кабеля нагреваются выше допустимой температуры, принимают меры по устранению перегрева — уменьшают нагрузку, улучшают вентиляцию, заменяют кабель на кабель большего сечения, увеличивают расстояние между кабелями.
При прокладке кабельных линий в почве, агрессивной по отношению к их металлическим оболочкам (солончаки, болота, строительный мусор), возникает почвенная коррозия свинцовых оболочек и металлического покрова . В подобных случаях периодически проверяют коррозийную активность грунта, беря пробы воды и грунта. Если при этом будет установлено, что степень почвенной коррозии угрожает целостности кабеля, то принимают соответствующие меры — устраняют загрязнение, заменяют грунт и т. д.
Определение мест повреждения кабельной линии
Определение мест повреждения кабельных линий представляет довольно сложную задачу и требует применения специальной аппаратуры. Работы по ликвидации повреждений кабельной линии начинаются с установления вида повреждения . Во многих случаях это удается сделать с помощью мегаомметра. Для этой цели с обоих концов кабеля проверяют состояние изоляции каждой жилы по отношению к земле, исправность изоляции между отдельными фазами, отсутствие обрывов в жилах.
Определение места повреждения обычно проводят в два этапа — сначала определяют зону повреждения с точностью 10 — 40 м, а после этого уточняют место возникновения дефекта на трассе.
При определении зоны повреждения учитываются причины его возникновения и последствия отказа. Наиболее часто наблюдается обрыв одной или нескольких жил с заземлением их или без него, возможно также сваривание токоведущей жилы с оболочкой при длительном протекании тока короткого замыкания на землю. При профилактических испытаниях чаще всего возникает замыкание токоведущей жилы на землю, а также заплывающий пробой.
Для определения зоны повреждения используется несколько методов: импульсный, колебательного разряда, петлевой, емкостной.
Импульсный метод применяется при однофазных и междуфазных замыканиях, а также при обрыве жил. К методу колебательного разряда прибегают при заплывающем пробое (возникает при высоком напряжении, исчезает при низком). Петлевой метод используется при одно-, двух- и трехфазных замыканиях и наличии хотя бы одной неповрежденной жилы. Емкостной метод находит применение при обрывах жил. В практике эксплуатации наибольшее распространение получили первые два метода.
При использовании импульсного метода применяются достаточно простые приборы. Для определения зоны повреждения от них в кабель посылаются кратковременные импульсы переменного тока. Дойдя до места повреждения, они отражаются и возвращаются обратно. О характере повреждения кабеля судят по изображению на экране прибора. Расстояние до места повреждения можно определить, зная время прохождения импульса и скорость его распространения.
Применение импульсного метода требует снижения переходного сопротивления в месте повреждения до десятков и даже долей ома. С этой целью изоляцию прожигают за счет преобразования электрической энергии, подводимой к месту повреждения, в тепловую. Прожиг осуществляют постоянным или переменным током от специальных установок.
Метод колебательного разряда заключается в том, что поврежденная жила кабеля заряжается от выпрямительного устройства до напряжения пробоя. В момент пробоя в кабеле возникает колебательный процесс. Период колебаний этого разряда соответствует времени двукратного пробега волны до места повреждения и обратно.
Продолжительность колебательного разряда измеряется осциллографом или электронным миллисекундомером. Погрешность измерений данным методом составляет 5 %.
Уточняют место повреждения кабеля непосредственно на трассе с использованием акустического или индукционного метода.
Акустический метод основан на фиксации колебаний грунта над местом повреждения КЛ, вызываемых искровым разрядом в месте нарушения изоляции. Метод используется при повреждениях типа «заплывающий пробой» и обрыве жил. При этом определяется повреждение в кабеле, находящемся на глубине до 3 м и под водой до 6 м.
В качестве генератора импульсов обычно используют установку высокого напряжения постоянного тока, от которой посылаются импульсы в кабель. Колебания грунта прослушиваются специальным прибором. Недостаток метода заключается в необходимости использовать передвижные установки постоянного тока.
Индукционный метод отыскания мест повреждения кабеля базируется на фиксации характера изменений электромагнитного поля над кабелем, по жилам которого пропускается ток высокой частоты. Оператор, продвигаясь вдоль трассы и используя рамочную антенну, усилитель и наушники, определяет место повреждения. Точность определения места повреждения достаточно высока и составляет 0,5 м. Этот же метод может быть использован для установления трассы кабельной линии и глубины заложения кабелей.
Ремонт кабельных линий производится по результатам осмотров и испытаний. Особенностью выполнения работ является то обстоятельство, что кабели, подлежащие ремонту, могут находиться под напряжением, и кроме того они могут располагаться близко к действующим кабелям, находящимся под напряжением. Поэтому необходимо соблюдать личную безопасность, нельзя повреждать близлежащие кабели.
Ремонт кабельных линий может быть связан с раскопками. Во избежание повреждений близлежащих кабелей и инженерных коммуникаций на глубине более 0,4 м земляные работы выполняются только лопатой. При обнаружении каких-либо кабелей или подземных коммуникаций работы прекращаются и ставится в известность ответственный за выполнение работ. После вскрытия необходимо позаботиться о том, чтобы не повредить кабель и муфты. С этой целью под него подкладывается прочная доска.
Основными видами работ при повреждении кабельной линии являются: ремонт броневого покрова, ремонт оболочек, муфт и концевых заделок.
При наличии местных разрывов брони концы ее в месте дефекта обрезают, спаивают со свинцовой оболочкой и покрывают антикоррозийным покрытием (лак на битумной основе).
При ремонте свинцовой оболочки учитывается возможность попадания влаги внутрь кабеля. Для проверки поврежденное место погружают в парафин, нагретый до 150°С. При наличии влаги погружение будет сопровождаться потрескиванием и выделением иены. Если установлен факт наличия влаги, то поврежденный участок вырезают и монтируют две соединительные муфты, в противном случае восстанавливают свинцовую оболочку путем наложения на поврежденное место разрезанной свинцовой трубы и последующей ее запайки.
Для кабелей до 1 кВ раньше применялись чугунные муфты. Они отличаются громоздкостью, дороговизной, недостаточной надежностью. На кабельных линиях 6 и 10 кВ в основном используются эпоксидные и свинцовые муфты. В настоящее время, при проведении ремонта кабельных линий активно используются современные термоусаживаемые муфты . Существует хорошо разработанная технология установки кабельных муфт. Работа выполняется квалифицированным персоналом, прошедшим соответствующее обучение.
Концевые муфты разделяются на муфты, устанавливаемые внутри помещения и на открытом воздухе. В помещениях чаще делают сухую разделку, она более надежна и удобна в эксплуатации. Концевые муфты на открытом воздухе выполняют в виде воронки из кровельного железа и заливают мастикой. При проведении текущего ремонта проверяют состояние концевой воронки, отсутствие утечки заливочной массы, проводят доливку ее.
