Radeon hd6870 не работает!

Добрый день! Такая проблема: HIS 6870 референс, во время 100 % нагрузки вылез черный экран с полным зависанием компа , температура GPU на момент выхода из строя была 75 градусов, остальные элементы видеокарты плохо обдувались, но были под радиатором. Видеокарта без драйверов работает нормально, после установки дров и последующей перезагрузке при входе в систему вылазит черный экран, комп виснет, если нагрузка небольшая ( не вкл. аеро и разрешение небольшое ) она работает до какой либо нагрузки хотя при запуске программки GPU-Z комп так же ловит черный экран. Напряжение на ГПУ 0.95 В, на памяти 1,5 В.

Имхо gpu отвалился.

Напряжение на ГПУ 0.95 В, на памяти 1,5 В

Очень похоже на отвал гпу. Сделайте термотест.

Вставляю картинку где, что измерялось! Красным напряжение гпу, желтым памяти.

Очень похоже на отвал гпу. Сделайте термотест.

Подскажите пожалуйста как сделать термотест?

Подскажите пожалуйста как сделать термотест?

Феном дунуть на кристалл в течении минуты температурой 250-300 гр.

Думаю для начала более детально измерить напряжения. Протестировать память программкой VTM, потом уже дуть феном если найду, может и духовкой пользоваться придется. Остается вопрос, как проверить мосфетные сборки на микросхемах TI 59901M, там их четыре и на каждой по 24 контакта . И еще, из чего можно приготовить паяльный жидкий флюс для прожарки, купить походу в нашем захолустье негде!

как проверить мосфетные сборки на микросхемах TI 59901M

Легче всего создаются трудности.

А не может быть, что какая то из четырех фаз напряжения не работает? Сделал спирто-канифольный флюс, хоть и пишут что не стоит, буду использовать его для прожарки, жду строительный фен. Но меня все таки одолевают смутные сомнения насчет отвала ГПУ, 75 градусов это не так много. Да и в интернете ни слова о прожарке свежих радеонов не нашел.

Всем благодарен за помощь, единственный форум где реально помогают, на остальных глухомань!

Желательно посмотреть осциллографом на выходе преобразователя, но сомневаюсь, что при неисправности одной из фаз, шим вообще запустится ИМХО, хотя можно представить работу шима и без одной/нескольких фаз.

75 градусов это не так много.

Легче всего создаются трудности.

Напряжение на ГПУ 0.95 В, на памяти 1,5 В.

Была похожая картина на радике 6970. Там одна фаза питания памяти вышла из строя и я цеплял на нее автономный преобразователь. Вот пока я на этом автономном преобразователе не установил 1.6В у меня были схожие проблемы. В вга режиме карточка работала, стоило только повысить разрешение как черный экран. Щас уже не помню точно по напряжениям, но примерно было так: напряжение 1.5 В. — в вга работает, в нормальном режиме черный экран; напряжение 1,55В (точно уже не помню) — можно установить разрешение 1024х768, если устанавливать выше, то черный экран; ну и при напряжении 1,6В карточка работала как надо. Может правда по памяти проблемы с питанием.

В данном случае, по питанию памяти всего одна фаза, и если элементы преобразователя не греется аномально сильно, и по ООС все элементы на месте и исправны, значит преобразователь работает в заданном режиме.

Источник

Radeon hd6870 не работает!

Добрый день! Такая проблема: HIS 6870 референс, во время 100 % нагрузки вылез черный экран с полным зависанием компа , температура GPU на момент выхода из строя была 75 градусов, остальные элементы видеокарты плохо обдувались, но были под радиатором. Видеокарта без драйверов работает нормально, после установки дров и последующей перезагрузке при входе в систему вылазит черный экран, комп виснет, если нагрузка небольшая ( не вкл. аеро и разрешение небольшое ) она работает до какой либо нагрузки хотя при запуске программки GPU-Z комп так же ловит черный экран. Напряжение на ГПУ 0.95 В, на памяти 1,5 В.

Пусть одна фаза, но может 1.5 В мало для нормальной работы памяти на радике? Вот бы кто замерил напругу на рабочей видюшке.

Вот, кстати, свежая темка rom.by/forum/MSI_Hd6870_net_signala. Там у автора 1,57В на памяти. Это конечно можно и на мультиметры свалить, но я личный опыт описал, где на работоспособность влияли 0,1 В очень существенно.

А если преобразователь не выдает нужную напругу, то как Вы и написали надо чинить преобразователь питания памяти, замерить какое на FB напряжение, если в норме, то смотреть цепь обратной связи, иначе менять шим.

Не исключенно конечно, тем более автор не писал о какой либо диагностики, кроме замеров напряжения.

Легче всего создаются трудности.

Сделал более подробные замеры напряжения.
Память желтым, ГПУ красным.

Память — 1.591 В.
ГПУ — 0.952 В.

Следил за напряжением в момент зависания.

Память приближается к 1.6 (но в каждый момент по разному) 1.598 — 1599 — 1.6 В.

ГПУ — 1.181 В. без просадок.

В теме которую посоветовали почитать rom.by/forum/MSI_Hd6870_net_signala. автор измерял еще 1 напряжение. На картинке отмечен зеленым.

Такие значения — 0.975 В. В момент зависания — 1.196 В.

Обратил внимание на то, что у автора темы на дросселе который отмечен желтым, и на самой памяти разные напряжения, решил у себя измерить. С одной стороны конденсатора 1.6 вольт, с другой 1.1 вольт. Фото прилагается.

Это нормально или тут и есть косяк? Где измерить сопротивление памяти?

Есть большое подозрение, что с питающими напряжениями у вас полный порядок, а проблема либо в отвале ГП, либо в его деградации.

Легче всего создаются трудности.

Так какое напряжение у вас на дросселе отмеченном зелёным? Должно быть примерно 1,1в. Но есть большое подозрение, что с питающими напряжениями у вас полный порядок, а проблема либо в отвале ГП, либо в его деградации.

Такие значения — 0.975 В. В момент зависания — 1.196 В.

Примерно такие напряжения должны быть на ГП для 2D и 3D режима соответственно, а по питанию логики, если не ошибаюсь, изменяться не должно, хотя может просто не обращал на это внимание. Измерьте сопротивление по питанию ГП, памяти и Pll.

Легче всего создаются трудности.

Измерял сопротивление там же где и напряжение. Если не правильно, подскажите пожалуйста где мерить!

GPU — 2.7 Оm. красный
MEM — 16.7 Om. желтый
Pll — 68.8 Om. зеленый

Еще забыл упомянуть об одной интересной особенности: сразу после выхода из строя видеокарты, она под дровами запускалась, появлялся рабочий стол, но как только давал ей нагрузку, даже небольшую в виде картинки или видео, черный экран. Дальше появлялся черный экран уже на рабочем столе без нагрузки, после проверки на др. компе, до рабочего стола она уже не доходила и сразу после приветствия черный экран.

Нашел строительный фен для прожарки, правда китайский. Температуру мерить нечем, посмотрел на др. фенах, температура с таким регулятором от 300-550 градусов. Приготовил спирто-канифольный флюс. Попробовал вчера отпаять от старой 9800 GT ГПУ, получилось, жду указаний к действию

Источник

Артефакты и погасание экрана AMD HD6870

Здравствуйте, пару недель назад начались проблемы с видеокартой. Во время игры появились артефакты по всему экрану и экран погас. После перезагрузки в некоторых частях экрана мелькали артефакты.
Удалил драйвера (видеокарта amd hd6870, больше 4 лет уже), артефакты пропали, разрешение экрана сбросилось на минимальное.
Универсальные драйвера последней версии, почему-то ставиться на неё не хотели. При запуске установки, можно было лишь обновить аудиодрайвер. Поломав голову не придумал ничего лучше, чем отнести в техсервис.
Там мне предложили прогрев видеокарты с двумя вариантами развития событий, либо видеокарта станет работать нормально (500р), либо перестанет работать совсем. При неудачном исходе, сказали, что денег не возьмут.
Прогрев сделали и ничего не изменилось.
Переустановка биоса видеокарты, также не дала никаких изменений (я её делал еще до того как отнести видеокарту в тех. сервис).
Наконец меня осенила мысль, что возможно стоит попробовать установить соответствующие именно ей драйвера. Зашёл на сайт производителя видеокарт sapphire и скачал нужный файл. Установка прошла успешно и всё заработало.
Я продолжил играть, но периодически экран тух. Проблема оказалась в разъёме видеокарта-монитор. Было очень сложно подобрать такое его положение, чтобы картинка периодически не пропадала (вероятно из-за прогрева всё-таки несколько оплавились разъёмы, хотя на внешний вид это и не заметно).
Далее я при запущенной игре включил видео на ютубе и после артефактного экрана монитор потух. Reset. Далее всё нормально.
Сейчас так и появляются артефакты и пропадание картинки на экране (но не чаще чем раз в сутки), причём причина кроется даже не в игре. Только что это случилось, когда я видео на ютубе смотрел без каких-либо сторонних окон. Всегда при вылетах было запущено видео на ютубе, но опять же вылетает настолько редко, что не могу проследить того действия которое вызывает сбой.

Если кто-то сталкивался с подобным или не сталкивался, но имеет какие-то идеи по этому вопросу, прошу помочь.
P.S. Денег на новую видеокарту нет, поэтому прошу не советовать «пойди новую купи». Тем более что моя старушка Assassin’s Creed Syndicate тянет нормально и без лагов (несмотря на то, что имеется несостыковка необходимой видеопамяти — для игры требуется минимум 2гб, у моей всего 1гб).

Помощь в написании контрольных, курсовых и дипломных работ здесь.

AMD Radeon 7850 — артефакты экрана после установки драйверов
Добрый день. День назад экран компьютера при работе перестал функционировать корректно.

Погасание экрана ноутбука после включения
Экран ноутбука тухнет через 4-5 секунд после запуска ноута. Последними действиями была попытка.

Артефакты на видеокарте GigaByte AMD Radeon HD7950
Недавно стали появляться различные артефакты (полоски разных цветов по горизонтали и по вертикали.

Артефакты в играх, процессор AMD Ryzen 3 2200G
Видео в YouTube идёт нормально, игры по типу скайрим гта иль ведьмак идут хорошо, а вот в кс го -.

Источник

Radeon hd 6870 ремонт

• Темы без ответов
• Активные темы
• Поиск
• Правила форума

Ремонт видеокарт [оборудование, технологии]

В ТЕМЕ ОБСУЖДАЮТСЯ ТОЛЬКО ВОПРОСЫ ПОЧИНКИ ВИДЕОКАРТ, ТЕХНОЛОГИИ И ОБОРУДОВАНИЕ. — тема для мастеров и разбирающихся

Сообщения типа «Что с моим компьютером? Тухнет экран в играх!» будут удаляться. С выдачей плюшек

Свидетели духовки/строительных фенов/утюгов — собираютсо тама: viewtopic.php?f=5&t=192421

Сказали, что умерла в 2д. Думаю, что отвал. Но это не 8400, которую было не жалко, так что хочется хорошо сделать.

Добавлено спустя 1 минуту 37 секунд:
Напишите какую марку флюса искать. Хотя фен на работе вроде слабый:)

Во время загрузки есть. А вот когда уже появился рабочий стол, то на нем не было!

Добавлено спустя 3 часа 50 секунд:
еще нужен совет.

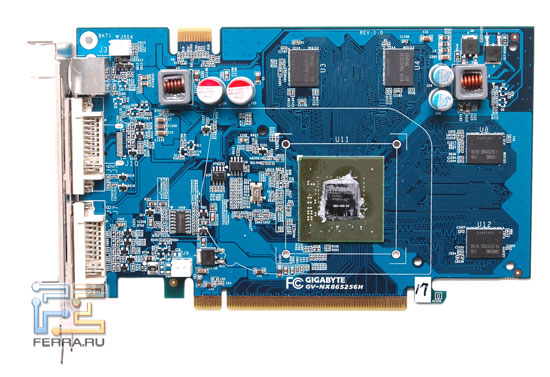

В местах дросселей ПЦБ аж желт-зеленый:

http://www.ferra.ru/online/video/s26975/page-2/» target=»_blank
У меня правда дроссели другие и память квимонда. Из-за чего так?

AMD64, посоветовал поискать флюс для безсвинцовой БГА пайки. В одном маге чел не шарил, но я там купил паяльник 40Вт, олово и спиртканифоль. Буду учится паять. Теперь я гроза рабочих и нерабочей техники

Во втором маге девушка нифига не шарит(только спиртканифоль я нашел), но грудь у нее зачетнейшая и я понимаю начальника, который ее нанял.

Сейчас попробую феном греть на сухую

Мне сказали, что спиртканифоль нельзя туда заливать!

Добавлено спустя 2 минуты 30 секунд:
давайте советы еще.

Вот она уже на столе лежит. Скоро фен пойду включать. надо до 4-4:30 управится со всем.

Добавлено спустя 2 минуты 29 секунд:
память греть не надо как. я понял:)

Нашел фен. Johnson 1800W

2 кнопки регулятора. Римскими цифрами на каждой 1, 2, 3. не знаю, как регулировать

под одним выкл написано 900, под вторым 1800

Добавлено спустя 3 минуты 8 секунд:

А чем вымывать потом? Или ненадо?

Добавлено спустя 5 минут 39 секунд:
Короче пошел 10 мин греть. Температуру буду пальцем определять

На работе места мало. Беру фен домой. Флюс отмывать буду, если восстановится.
amd64
сказал греть до плавки шариков. Первый раз так делать буду. Шатать подложку чипа не буду — руки и так стремают когда грею.

Добавлено спустя 2 минуты 12 секунд:

Всем спс за советы .

Дома стройка и темно, поэтому буду делать интуитивно, как и в случае с прогревом 8400ГС над газовой конфоркой

На выходных буду точить мой первый паяльник

Хорошо, что я не выкинул советский железный конструктор. Из него можно будет «операционный стол» собрать

Добавлено спустя 2 минуты 27 секунд:

опыт есть : viewtopic.php?t=7514 Правда главное. чтобы чип хорошо прижимало. Работала 2 мес. 4870 поклал летом в коробку. Сейчас в «запасе».

Духовка у меня мегастарая и там врядли что-то регулируется нормальн

Добавлено спустя 5 минут 32 секунды:
Первая остановка будет на том, как залить туда спиртканифоль
Купил здоровенную банку
