Замена радиатора Audi A6 C5
Снятие
Слейте охлаждающую жидкость.
Снимите передний бампер.
Отсоедините от радиатора верхний и нижний шланги. Для этого снимите фиксирующие скобы (см. рис. 3.3) сбоку на cоединительных муфтах, затем отсоедините шланги.
Автомобили с автоматической коробкой передач. Очистите места соединений трубопроводов и отсоедините трубопроводы от масляного радиатора охлаждения коробки передач. Пролившееся масло соберите ветошью. При этом следите, чтобы в трубопроводы не попадала грязь. Защитите раскрытые трубопроводы от загрязнений пластиковыми заглушками и резиновыми кольцами.
Отвинтите охладитель масла гидравлической системы усилителя рулевого управления (внизу на радиаторе, рис. 3.25). Не отсоединяйте трубопроводы, так как в противном случае вытечет масло.
Автомобили с кондиционером
Указания по безопасности
Нельзя открывать контур системы . кондиционирования воздуха. При попадании на кожу хладагент может вызывать обморожения. Трубопроводы и шланги системы кондиционирования воздуха не должны перекручиваться, изгибаться или искривляться.
Отвинтите с двух сторон радиатора винты 4 и снимите направляющие воздуха (рис. 3.26).
Отвинтите болты 1 и 2 крепления конденсатора к радиатору и как можно дальше переместите его вперед (рис. 3.26).
Отсоедините электрический разъем 3 кондиционера (рис. 3.26).
Мягкой проволокой подвесьте конденсатор так, чтобы шланги/трубопроводы были в ненапряженном состоянии.
Снимите фиксаторы верхнего крепления радиатора (см. рис. 3.27).
Наклоните радиатор вперед и снимите его с резиновых опор вместе с кожухом вентилятора и вентилятором.
Проверка
Если радиатор снимался в связи с уменьшением пропускной способности, промойте его струей воды в двух направлениях. Снаружи продуйте радиатор сжатым воздухом.
Если радиатор протекает, не пытайтесь заваривать или запаивать место протечки, т.к. будут повреждены пластмассовые детали радиатора.
Незначительная негерметичность радиатора может быть устранена, с использованием герметика радиатора.
Установка
Замените изношенные резиновые опоры радиатора.
В направлении сверху установите радиатор с вентилятором.
Закрепите фиксаторами верхнюю часть радиатора.
Используйте новые уплотнительные кольца для шлангов системы охлаждения. Подсоедините шланги охлаждающей жидкости к радиатору и закрепите их фиксирующими скобами.
Привинтите к нижней части радиатора охладитель масла гидравлической системы усилителя рулевого управления и затяните болты его крепления моментом 10 Н м.
Автомобили с кондиционером. Привинтите конденсатор и направляющие воздуха к радиатору, затянув болты их крепления моментом 10 Н м. Подсоедините электрический разъем кондиционера
Автомобили с автоматической коробкой передач. Привинтите к радиатору трубопроводы охлаждения коробки передач с.новыми уплотнительными кольцами. Перед установкой смочите уплотнительные кольца в масле. На станции технического обслуживания долейте масло в автоматическую коробку передач.
Подсоедините электрические разъемы к термодатчику и вентилятору радиатора и закрепите их провода в держателях.
Установите передний бампер.
Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух.
При установке нового радиатора необходимо полностью обновить охлаждающую жидкость.
После пробной поездки проверьте герметичность всех соединений.
Источник
Радиатор охлаждения ауди а6 ремонт
Всем доброго времени суток.
Решил поделиться опытом замены радиатора кондиционера и снятии переднего бампера своими силами, т.е. своими руками и головой Надеюсь, что данный фото отчет кому-нибудь пригодится в дальнейшем
Сразу поблагодарю наших клубней, которые мне помогали советами Vadimov, VasilbV, ser_gr72, спасибо вам мужики
В связи с тем, что у меня дрявый радиатор кондиционера, было принято решение о его замене.
Скажу сразу, что все делается очень легко и без каких-либо проблем Времени ушло ровно 2,5 часа. Еще один час потратил в сервисе для проверки системы на герметичность (все герметично) и дальнейшей заправки кондея
Ну что, приступим
Для работы нам понадобятся следующие инструменты:
1. Гаечные ключи на 14, 24 и 30
2. Трещетка с головкой на 15 (может на 14, забыл)
3. Крестовая отвертка
4. Шестигранник (и снова забыл на сколько, вроде на 8)
5. Отвертка с насадкой в виде звездочки (размер, очень маленький)
Снимаем бампер следующим образом
Фото № 1, 2 и 3
Снимаем решетки на юбке береднего бампера и шестигранником откручиваем два болта, по одному с каждой стороны бампера (указаны стрелками).
Фото № 4
Открутите отверткой с насадкой в виде звездочки саморезы крепящие бампер с подкрылкой (желтая стрелка). Под подкрылками колеса откручиваем три гайки с каждой стороны бампера (красная стрелка) (у меня этих гаек почемуто не было)
Фото № 5
Тянем на себя бампер, только осторожно, чтобы не порвать проводку клаксонов и противотуманок. Отсоединяем проводку. Вуаля, бампер снят за 20-25 минут
Замена радиатора кондиционера
Фото № 1, 2, 3, 4, 5 и 6
Радиатор ГУРа (вроде так называется) снимать или делать какие-либо другие действия с ним не надо, он не мешает.
Откручиваем два самореза крепящие верхнюю часть воздухозаборника (что бы не мешался при снятие радиатора).
Ключами на 24 и на 30 откручиваем гайки, крепящие трубки радиатора с патрубками для газа. Но имейте в виду, это надо делать очень акуратно, чтобы не повредить трубки. Для этого постучите молоточком по гайкам и попшыкайте WD40 и подождите минут 15. Что бы не терять эти 15 минут зря, можно попить холодной водички
После того как открутили гайки, откручиваем датчик давления в контуре климатической установки-F129 и не теряем и не выкидываем его, его мы будем вкручивать в новый радиатор
Затем, трещеткой с головкой на 15 откручиваем по два болта с каждой стороны радиатора.
Вытаскиваем радиатор
Теперь не забываем промыть радиатор охлождения двигателя (у меня он был забит тополиным пухом)
Делаем небольшой перерыв, чтобы отдохнуть и выпить баночку йогурта с булочкой
Фото 1, 2, 3, 4 и 5
Помните про датчик давления в радиаторе? Так вот, не забываем его вкрутить в новый радиатор, там, где нипель. Покупать для него новое уплотнительное кольцо не нужно, так как на новом радиаторе будет новое колечко
Устанавливаем новый радиатор и закрепляем его болтами.
Меняем два уплотнительных кольца для трубок радиатора на новые (на фото)
Присоединяем к радиатору патрубки, закручивая гайками. Для удобства, закрепите с начала нижнии патрубок и трубку радиатора, а потом верхнии патрубок и трубку радиатора.
Все, радиатор установлен.
Теперь устанавливаем бампер в обратной последовательности снятию и едим в сервис для проверки на герметичность системы и заправки кондея
Итог, утечек нет все работает, теперь можно ездить с закрытым окном в машине и прохладой в салоне
Что вышло по деньгам:
1. Радиатор кондея — 3300 р.
2. Два уплотнительных кольца для патрубков — 50 р. за 2 шт.
3. Диагностика + заправка — 1500 р.
ЗЫ. В сервисе за замену радиатора просили 1500 р., поэтому мы сэкономили 1500 р:
Источник
Снятие и установка радиатора
Audi A6 C4. Ремонт двигателей. Система охлаждения
Снятие
1. Отрицательный провод аккумуляторной батареи.

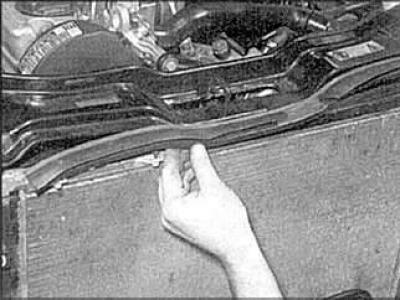

2. Снимите поперечину крепления замка капота или снимите уплотнение с переднего края поперечины.

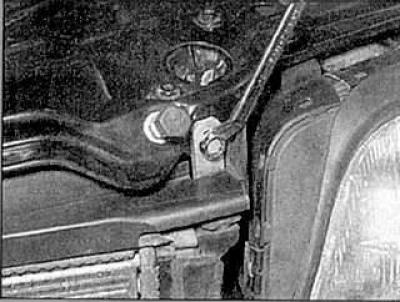

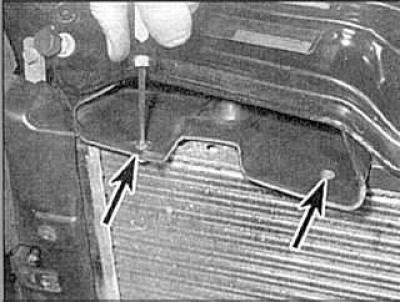

3. Открутите крепежный винт и снимите крепежный кронштейн с фары.

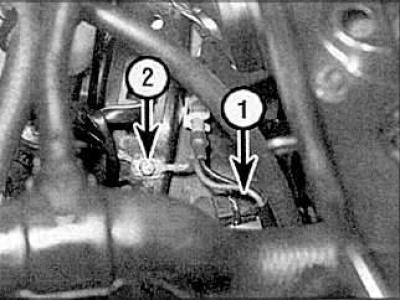

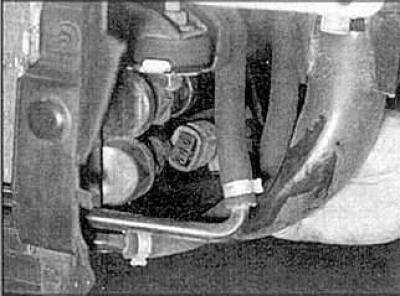

4. Отсоедините провода от вентилятора охлаждения и выключателя: разъем подключения (1) и провод «массы» (2).

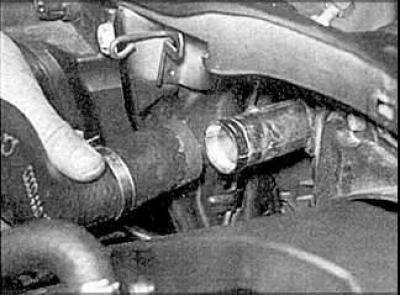

5. Ослабьте крепежные хомуты и отсоедините водяные шланги от радиатора.
6. Отсоедините трубки охлаждающей жидкости автоматической коробки передач.

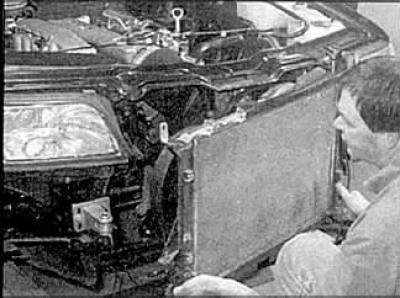

7. Снимите конденсатор кондиционера с радиатора.

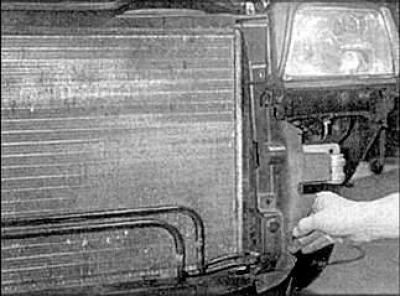

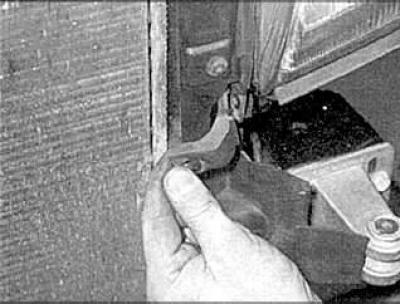

8. Открутите крепежные винты и снимите пластиковые кожухи по бокам радиатора.
9. Открутите крепежные винты и снимите воздухозаборный патрубок.

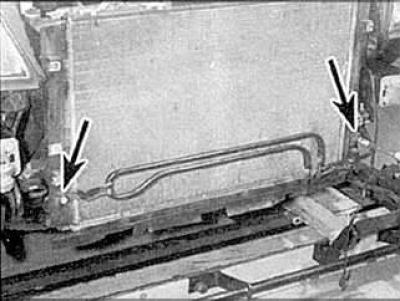

10. Открутите крепежные болты (указаны стрелками) и снимите радиатор системы гидроусилителя рулевого управления.

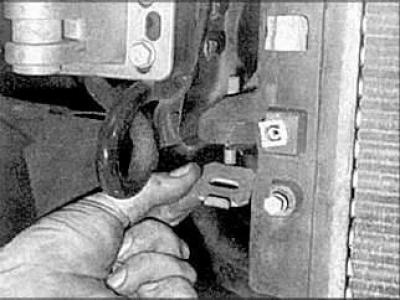

11. Открутите нижние крепежные гайки и снимите шайбы.
12. Открутите верхние болты крепления радиатора.
13. Снимите радиатор.
14. Очистите и промойте радиатор. Устраните обнаруженные утечки.
Установка
Установка проводится в обратном порядке снятия.
Источник
Cнятие радиатора кондиционера на Audi A6 C5
Полезность – 89% |  Распечатать |
Речь пойдет о монтаже и дальнейшей замене радиатора кондиционера для A6 (C5). Чтобы добраться до радиатора, необходимо вначале правильно снять передний бампер (об этом — тут).
Мы увидим радиатор охлаждения, кондея и радиатор ГУРа в виде змеевика. Этот змеевик снятию первого никак не мешает, поэтому основной радиатор для охлаждения двигателя и змеевик ГУР не трогаем.
Отвинчиваем саморезы, держащие верхнюю часть воздухозаборника, он будет в дальнейшем мешать.
Решетки радиаторов на Audi A6
Теперь ключами на 24 и 30 откручиваем гайки которые соединяют трубы радиатора с мягкими патрубками. Не повредите трубки, все делаем без резких движений, трубкам уже много лет, желательно их не гнуть и не сгибать, без необходимости.
Самым лучшим решением будет предварительно побрызгать вэдешкой (WD40), далее постучать по гайкам и легко открутить их.
Схема подключения трубок к радиатору кондея A6
Откручиваем трубки радиатора
Открученые трубки радиатора кондея
Выше находится датчик давления контура F129, откручиваем его, выполняем те же действия с вэдешкой.
Его все равно необходимо будет выкрутить его в новый, проще сделать это сейчас, пока радиатор удобно зафиксирован на машине.
Датчик давления в контуре F129 на A6 для кондея
Теперь ключом с головкой на 15 откручиваем болты держащие радиатор, по два с каждой стороны.
Откручиваем болты крепления радиатора
Раз уж добрались до сюда, чистим от пуха и прочего неприятного мусора радиатор охлаждения двигателя мягкой щеткой.
Для установки нового необходимо приобрести сам радиатор от 3-4 т.р. + два уплотнительных кольца для патрубков, установить все на место в той же последовательности — не забыть про датчик.
Далее едем в сервис на заправку кондиционера — от 1000 до 1500 рублей.
