Ford Mondeo 4 Замена радиатора системы охлаждения

Радиатор подлежит замене при обнаружении в нем течи охлаждающей жидкости.
В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.
ПРЕДУПРЕЖДЕНИЕ.
Снимайте радиатор только на холодном двигателе.
ПРИМЕЧАНИЕ.
Для наглядности работа показана на автомобиле со снятым передним бампером.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. Замена охлаждающей жидкости).
3. Снимите брызговик и защиту картера двигателя (см. Снятие и установка брызговика и защиты картера двигателя).

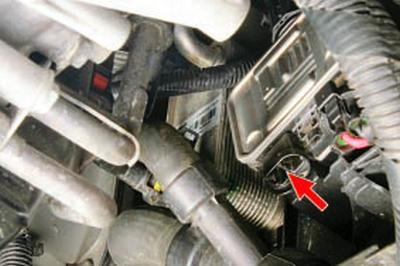

4. Сожмите фиксаторы колодки жгута проводов блока управления электровентилятором и отсоедините колодку от выводов блока.

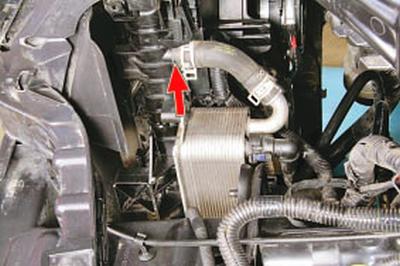

5. Отсоедините от радиатора отводящий шланг охлаждающей жидкости.

6. Аналогично отсоедините от патрубка радиатора верхний подводящий шланг.

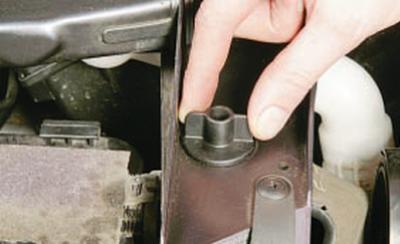

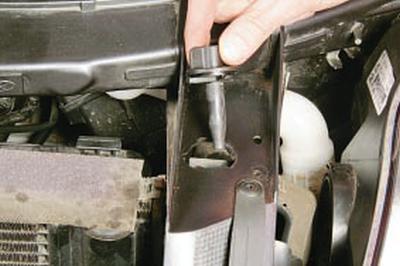

7. Выверните верхние крепления радиатора…

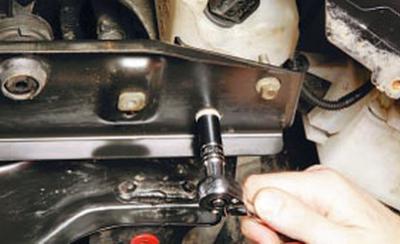

9. Выверните по два болта крепления поперечины передка и снимите поперечину в сборе с радиатором и электровентилятором. При необходимости снимите радиатор с поперечины.
ПРИМЕЧАНИЕ.

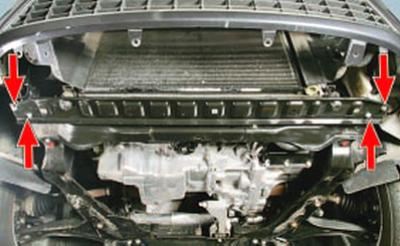

Так расположены болты крепления поперечины.
10. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.
11. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
12. Установите радиатор и все снятые детали в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ.
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
13. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. Замена охлаждающей жидкости).

Источник

FordManual.ru

Вы здесь

Демонтаж и монтаж радиатора Ford Mondeo 3

Силовой агрегат. Система охлаждения.

ПОРЯДОК ВЫПОЛНЕНИЯ

Предварительно прочно установите автомобиль на домкрат (козлы). Отсоедините аккумуляторный провод на массу (клемма 31), слейте охлаждающую жидкость в приемную емкость. Демонтируйте электровентилятор, как описано выше. Демонтируйте шланги радиатора. Mondeo с 2,5-литровым двигателем и дизельным двигателем Опустите переднюю часть автомобиля и демонтируйте верхний шланг радиатора. Демонтируйте шланг на расширительном бачке с охлаждающей жидкостью и. . поднимите переднюю часть автомобиля. Mondeo с 1,8-литровым и 2,0-литровым двигателем Демонтируйте шланг на расширительном бачке с охлаждающей жидкостью. Mondeo с 2,0-литровым дизельным двигателем Демонтируйте шланг охлаждающей жидкости на масляном радиаторе. Демонтаж шланга охлаждающей жидкости (указан стрелкой) на масляном радиаторе. . разожмите и демонтируйте пружинный зажим от вспомогательной рамы. Теперь подоприте АС-конденсатор, отвинтите крепежные винты, демонтируйте электровентилятор вместе с обшивкой и вытащите радиатор из держателей. Демонтируйте резиновую опору радиатора. Демонтаж резиновой опоры радиатора. Проведите монтаж в обратном порядке, налейте жидкость и прогрейте двигатель. Скорректируйте уровень охлаждающей жидкости в расширительном бачке до верхней метки. Проведите пробную поездку и после нее проверьте все соединения на герметичность, долейте недостающую охлаждающую жидкость до верхней метки.

Ford Mondeo | Замена радиатора кондиционера

ОШИБКИ ПРИ УСТАНОВКЕ И РЕМОНТЕ АВТО КОНДИЦИОНЕРА, при замене трубки или радиатора кондиционера.

Pt. ( 7 ) Замена радиатора отопителя салона Ford Mondeo FM1

Снятие центральной консоли Форд Мондео3

Замена сайлентблоков Форд Мондео 3. Ремонт передней подвески Ford Mondeo 3

Источник

FordManual.ru

Вы здесь

Снятие и установка масляного радиатора Ford Mondeo 1, 2

Двигатель. 4-х цилиндровый.

1. Слейте жидкость из системы охлаждения (глава 1). Отсоедините шланги охлаждающей жидкости от масляного радиатора.

2. Выверните крепежные элементы масляного фильтра (глава 1). Удалите подтеки масла.

3. Выверните винты переходника фильтра из масляного насоса. Снимите масляный радиатор. Обратите внимание на расположение соединений и приготовьтесь к устранению подтеков масла из радиатора.

4. Установка — в порядке, обратном снятию при учете следующего:

• а) Замените все уплотнительные кольца и другие уплотнения, снятые при разборке.
• б) Совместите соединения радиатора так, чтобы они заняли прежнее положение (что и до снятия). Затяните переходник требуемым моментом.
• в) Заполните систему охлаждения (глава 1).
• г) Установите масляный фильтр. Затем проверьте уровень масла и при необходимости долейте его в двигатель (глава 1).
• д) Сразу же после запуска и прогрева двигателя до нормальной рабочей температуры проконтролируйте наличие утечек масла или охлаждающей жидкости.

замена масло ford mondeo своими руками [Conisescu Lilian]

Ford Mondeo | Замена радиатора кондиционера

ZITEK 1.8 РЕМОНТ ДВИГАТЕЛЯ В ДОМАШНИХ УСЛОВИЯХ FORD MONDEO 2

как снять поддон двигателя на мондео #Ремонт Своими Руками

Pt. ( 7 ) Замена радиатора отопителя салона Ford Mondeo FM1

замена моторного масла на форд мондео, Ford Mondeo

Источник

Замена радиатора системы охлаждения
Силовой агрегат. Система охлаждения. Форд Мондео 4

Радиатор подлежит замене при обнаружении в нем течи охлаждающей жидкости.

В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.

ПРЕДУПРЕЖДЕНИЕ: Снимайте радиатор только на холодном двигателе.

ПРИМЕЧАНИЕ: Для наглядности работа показана на автомобиле со снятым передним бампером.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Сожмите фиксаторы колодки жгута проводов блока управления электровентилятором и отсоедините колодку от выводов блока.

5. Отсоедините от радиатора отводящий шланг охлаждающей жидкости.

6. Аналогично отсоедините от патрубка радиатора верхний подводящий шланг.

7. Выверните верхние крепления радиатора…

9. Выверните по два болта крепления поперечины передка и снимите поперечину в сборе с радиатором и электровентилятором. При необходимости снимите радиатор с поперечины.

ПРИМЕЧАНИЕ: Так расположены болты крепления поперечины.

10. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.

11. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см 2 ) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

12. Установите радиатор и все снятые детали в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ: Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

13. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. Замена охлаждающей жидкости).

Источник

Замена радиатора Форд мондео

Радиатор подлежит замене при обнаружении в нем течи охлаждающей жидкости.

В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.

Снимайте радиатор только на холодном двигателе.

Для наглядности работа показана на автомобиле со снятым передним бампером.

1.Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.Слейте охлаждающую жидкость

3.Снимите брызговик и защиту картера двигателя

4.Сожмите фиксаторы колодки жгута проводов блока управления электровентилятором и отсоедините колодку от выводов блока

5.Отсоедините от радиатора отводящий шланг охлаждающей жидкости.

6.Аналогично отсоедините от патрубка радиатора верхний подводящий шланг

7.Выверните верхние крепления радиатора.

9.Выверните по два болта крепления поперечины передка и снимите поперечину в сборе с радиатором и электровентилятором. При необходимости снимите радиатор с поперечины.

10. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.

11. Проверьте герметичность радиатора для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

12.Установите радиатор и все снятые детали в порядке, обратном снятию.

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

13. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки
