Из оборудования для разборочно-сборочных работ слесари используют инструмент, съемники и прессы. Инструмент применяют для разборки и сборки машин при их ремонте, при подтяжке креплений и проведении регулировочных работ при техническом обслуживании машин. Инструменты, как правило, поставляют в виде комплектов. Для слесарей выпускают боль­шой, средний и малый комплекты инструментов применительно к ремонтируемым и обслуживаемым группам машин.

Так, для технического обслуживания и ремонта тракторов, автомобилей и дорожно-строительных машин предназначен боль­шой набор инструментов ПИМ-1514А. В состав набора входит 44 инструмента: ключи гаечные двусторонние 8Х 10, 12X14, 13Х X 14, 17X19, 22X24, 27X30, 32X36 мм; головки сменные шести­гранные 10—41 мм; ключи: торцовый, коловорот, трещотка и го­ловка шарнирная 14X14 мм каждый; ключи для отвертывания и завертывания шпилек 6X11, 12X17 и 18X22 мм; тиски ручные; молоток; зубило; крейцмейсель; два бородка; кернер; плоскогуб­цы; острогубцы;шабер; три напильника; надфиль; щуп. Комплект инструмента размещен в металлическом раздвижном пятисекцион- ном ящике.

Средний набор инструментов ПИМ-1515 применяют при тех­ническом обслуживании и ремонте тракторов и автомобилей. В набор входит 31 инструмент: ключи гаечные двусторонние 8Х 10, 9ХП, 12X14, 17X19, 22X24,27X30 мм; головки сменные шести­гранные 10 — 27 мм; ключ-трещотка и ключ торцовый с воротком 14X14 мм; молоток; зубило; бородок; плоскогубцы; отвертка; два напильника; переходник; ручка напильника; набор щупов и штангенциркуль. Набор размещен в металлическом переносном футляре.

Рекламные предложения на основе ваших интересов:

Малый набор инструментов ПИМ-1516А используют при тех­ническом обслуживании и ремонте тракторов. Набор включает 21 инструмент: ключи гаечные двусторонние 8Х 10, 9X11, 12Х 14, 17X19, 22X24, 27X30 и 32X36 мм; головки сменные 12-—24 мм; ключ свечной; ключ торцовый; плоскогубцы; отвертка; молоток; зубило; бородок.

Набор для слесарей-ремонтников ОР-16369, работающих в мастерских эксплуатационных баз, на ремонтных заводах и передвижных мастерских, включает 34 инструмента. В набор входит двусторонних гаечных ключей, сменных головок, ключ-трещотка, молоток, отвертка, плоскогубцы, напильники, зу­било, бородок и другие инструменты.

Для затяжки гаек и болтов с определенным усилием при­меняют динамометрические ключи. Степень затяжки определяют по шкале, размещенной на ключе.

Кроме ручного инструмента на сборке и разборке машин при­меняют механизированный инструмент — пневматические и электрические гайковерты.

Съемники универсальные используют для разборки и сборки нескольких сборочных единиц или сочленений, а специальные — для одного специфического соединения. Кроме съемников на разборочно-сборочных работах применяют съемники и приспо­собления комплектами.

Комплект универсальных съемников ОР-16354 используют при разборке и сборке пневмоколесных тракторов класса 1,4. Специальный съемник ОР-16358 предназначен для снятия тор­мозных барабанов колесных редукторов трактора Т-150К, а дру­гие виды съемников применяют для снятия многочисленных де­талей и разборки сборочных единиц тракторов и дорожно- строительных машин.

В комплект ПИМ-483 для разборки и сборки тракторов различных моделей входят 37 съемников и приспособлений, в том числе схватка для подъема двигателей; универсальный двухлапчатый съемник; приспособления для снятия и установки головок цилиндров, маховиков, радиаторов, пусковых двигате­лей, поршней, поршневых колец, шестерен, коленчатых валов, клапанных пружин; приспособления для запрессовки и выпрес- совки гильз цилиндров; шестерен, подшипников и втулок; приспо­собление для центрирования двигателя на раме; приспособление для разборки и сборки сцеплений; ключи специальные; ключ эксцентриковый для гаек.

Гидравлические прессы применяют для выпрессовки и запрес­совки втулок, подшипников, шестерен, правки погнутых валов, балок, труб, швеллеров. Их разделяют на стационарные, на­стольные и переносные.

Из стационарных наибольшее распространение имеет пресс ОКС-1671М (рис. 13). Он состоит из рамы, на верхней части которой укреплены насос с электродвигателем, гидрораспреде­литель и гидроцилиндр со штоком, а в средней части рамы — станина. Гидронасос, приводимый в действие электродвига­телем, нагнетает рабочую жидкость к распределителю, и при соответствующем положении золотника она поступает в цилиндр и передвигает шток. При воздействии на деталь шток ее перемещает, совершая этим сборку или разборку сборочной единицы или правку детали. При отсутствии электроэнергии ра­бочую жидкость нагнетают ручным насосом.

Рабочая жидкость пресса — индустриальное масло. Вместимость бачка 6 л; мощность электродвигателя 1,7 кВт; макси­мальное давление в гидросистеме 26 МПа; усилие, создаваемое прессом, 400 кН.

Настольный пресс П-6022 применяют в стационарных и пере­движных мастерских. Он предназначен для выпрессовки, запрес­совки и правки малогабаритных деталей. Устройство его анало­гично устройству стационарного пресса, но он имеет ручной при­вод. Схема его действия показана на рис. 14. При перемещении рукоятки вверх жидкость засасывается из бака плунжером через всасывающий клапан. При передвижении рукоятки вниз жидкость через нагнетательный клапан и канал посту­пает в цилиндр. В исходное положение шток возвращается под воздействием пружин при открытом клапане.

Рис. 13. Стационарный гидравлический пресс ОКС-1671М:
а — общий вид, б — гидравлическая схема; 1— рама, 2— станина, 3— палец, 4 — цепи, 5 — шток, 6 — ручной насос, 7 — электродвигатель, 8 — золотник, 9 — бачок рабочей жидкости, 10 – манометр, 11— гидроцилиндр, 12—гидрона­сос, 13 — муфта, 14— предохранительный клапан

Максимальное давление в гидросистеме пресса 33 МПа, мак­симальное усилие пресса 100 кН.

Переносный пресс 2153 (рис. 15) — универсальный. Он может быть использован как на верстаке, так и непосредственно на машине. С его помощью, кроме разборочно-сборочных работ, можно править детали машин. Особенность пресса — размеще­ние насоса вне рамы. Насос вместе с гидроцилиндром можно использовать для выполнения работ непосредственно на ре­монтируемой машине. Максимальное давление в гидросистеме 50 МПа, усилие цилиндра — 100 кН.

Рис. 15. Гидравлический пресс 2153:
1 — основание, 2 — рукоятка, 3 — блок цилиндров, 4 — вал поворота, 5 — червячный редуктор, 6 — труба

Рис. 16. Стенд ОПР-989 для раз­борки и сборки двигателей:
1 — рама, 2—гидроцилиндр, 3 — ручной насос, 4 — принадлежности

Для обеспечения удобства разборки и сборки машин и их составных частей используют различные стенды. На стенде ОПР-989 (рис. 16) собирают и разбирают двигатели всех марок, кроме Д-160 и ЯМЗ. На нем двигатель можно установить в вертикальное и горизонтальное положения, картером вниз или вверх. Поворот двигателя на стенде осуществляется рукояткой через червячный редуктор. Крепят двигатель на стенде к съем­ным плитам. Наличие в них отверстий позволяет устанавливать двигатели различных марок.

Для тех же целей применяют стенд ОТП-5557М. Поворот на нем двигателя осуществляется электродвигателем.

Разборку и сборку головок цилиндров двигателей производят на стенде ОР-2953А. Головки на стенде закрепляют зажимами так, что они могут поворачиваться. После поворота их фикси­руют в четырех положениях.

Источник

ОБОРУДОВАНИЕ, ПРИСПОСОБЛЕНИЯ И ИНСТРУМЕНТ ДЛЯ РАЗБОРОЧНО-СБОРОЧНЫХ РАБОТ

Разборочно-сборочное оборудование, приспособления и ин­струмент применяют для монтажно-демонтажных и регулировоч­ных работ при ТО и ремонте автомобилей.

Оборудование постов по замене агрегатов и узлов (моделей Р637, Р638 и Р658) позволяет механизировать трудоемкие операции сня­тия и установки агрегатов, проводящиеся при ТР автомобилей.

Основная группа постов стандартных моделей предназначена для замены мостов, рессор, коробок передач, редукторов задних мостов, масла в агрегатах и узлах грузовых автомобилей на осмотровой канаве.

Посты включают в себя канавный передвижной электромеха­нический подъемник с комплектом приспособлений для замены переднего и заднего мостов, коробки передач, редуктора заднего моста, рессор, межосевого дифференциала, слива масел из агре­гатов трансмиссии; тележку для снятия и установки колес; гайко­верт для гаек колес; редуктор-усилитель крутящего момента с на­бором торцовых ключей; гайковерт для гаек стремянок рессор; гайковерт для гаек стремянок рессор тележек трехосных автомо­билей; маслораздаточный бак; передвижной пост слесаря-авторе­монтника с комплектом инструмента; гайковерт пневматический; подставку для вывешивания автомобилей за раму. Для автобусов дополнительным может являться оборудование по замене гидро­механической передачи.

На примере поста модели Р658 рассмотрим назначение, состав и применение постов по замене агрегатов и узлов.

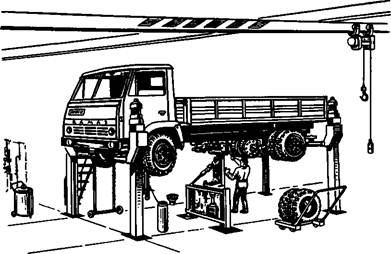

Пост модели Р658 (рис. 5.1) предназначен для замены мос­тов, рессор, коробок передач, редукторов задних и средних мо­стов, двигателя, силовых агрегатов, смены масла грузовых авто­мобилей.

Рис. 5.1. Пост модели Р658

Пост оборудован подъемником, автоагрегатным подъемником-манипулятором, устройством для замены рессор трехосных авто­мобилей, тележкой для снятия и установки колес автомобилей, установкой для заправки трансмиссионных масел, установкой для сбора отработавшего масла, гайковертами (пневматическими, удар­ными, реверсивными, прямыми) с набором ключей.

Оборудование для разборки и сборки агрегатов используется в АТО и на СТО в зонах ТО и ремонта, а также может быть исполь­зовано на специализированных участках, где предусмотрено обо­рудование для приработки двигателей, коробок передач и других агрегатов автомобилей.

Разборочно-сборочные работы в агрегатном и других участках АТО и СТО производятся на различных стендах. Стенд для раз­борки и сборки двигателей (рис. 5.2) состоит из рамы, стоек и кронштейнов для крепления агрегатов.

Рис. 5.2. Стенд для разборки и сборки двигателей

Аналогичные по конструкции стенды применяются для раз­борки-сборки коробок передач, гидромеханической передачи, редуктора заднего моста, для разборки-сборки задних мостов.

Специальные стенды приме­няют для разборки и сборки рессор грузовых автомобилей, замены втулок в рессорах и в кронштейнах, рихтовки рес­сорных листов.

Для расточки тормозных ба­рабанов и обточки накладок тормозных колодок в АТО ши­роко применяют специальные установки. Они могут быть ста­ционарными и переносными.

Стационарные (одношпиндельные) установки (рис. 5.3) предназначены для растачива­ния тормозных барабанов в сбо­ре с колесами и без колес, обтачивания накладок тормозных колодок грузовых автомобилей и автобусов.

Рис. 5.3. Установка для расточки тормозных барабанов и обточки накладок тормозных колодок

В АТО при ремонтных работах используются стенды для среза­ния накладок с тормозных колодок, установки для приклепыва-ния тормозных накладок и накладок дисков сцеплений и др.

К приспособлениям и инструменту для разборочно-сборочных ра­бот относятся динамометрические ключи, различные комплекты инструмента, комплекты ключей для ТО и ТР топливной аппара­туры газобаллонных автомобилей, комплект инструмента для ТО и ТР электрооборудования автомобилей и др. Число наименова­ний в комплектах может достигать 40.

На постах ТО-2 и ТР применяются специальные гайковерты для гаек колес и стремянок рессор.

Наиболее часто используются передвижные, электрические, инерционно-ударные и реверсивные гайковерты, предназначен­ные для отвертывания и завертывания гаек колес грузовых авто­мобилей и автобусов. Их максимальный крутящий момент состав­ляет 100. 2100 Н∙м.

Принцип работы инерционного гайковерта (рис. 5.4) основан на использовании накопленной энергии маховика, передаваемой на ведомый вал в момент включения. При первом приложении нагрузки к гайке крутящий момент достигает 450 Н-м. Для созда­ния требуемого момента порядка 1000. 1100 Н-м необходимы 4— 5 включений муфты.

Рис. 5.4. Принципиальная схема гайковерта для гаек колес:

1 — шкив электродвигателя; 2 — при­водной ремень; 3 — маховик; 4 — рычаг выключения; 5 — вал махо­вика; 6 — двухкулачковая ступица маховика; 7 — шлицевая двухкулач­ковая муфта; 8 — пружина; 9 — ве­домый вал; 10 — торцовый ключ

Для отвертывания и завертывания гаек стремянок рессор гру­зовых автомобилей используются передвижные электромеханичес­кие реверсивные гайковерты, обеспечивающие регулируемый момент затяжки гаек 150. 700 Н-м.

При использовании гайковертов в 3—4 раза повышается про­изводительность труда слесарей-ремонтников.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Инструмент для разборочно-сборочных работ

Завертывают и отвертывают болты и гайки разных видов с головками различной формы обычными и специальными гаечными ключами. Наиболее часто применяемые гаечные ключи показаны на рисунке.

а — открытые двухсторонний и односторонний, накладной, секторные и вильчатые;
б — угловые торцовые, торцовый со сменной поворотной головкой, крестообразные;
в — универсальные разводные.

При разборочно-сборочных и регулировочных работах, техническом обслуживании и ремонте автомобиля требуется специальный инструмент. Поэтому для автослесарей выпускают специальные комплекты (наборы) таких инструментов.

Комплект инструмента автослесаря

В комплект, показанный на рисунке, входят: гаечные открытые и торцовые двусторонние ключи, накладные ключи, баллонный ключ, молоток, зубило, бородок, шарнирная головка с удлинителем, отвертки простые и крестообразные ключ для шпилек, специальные ключи (для опорных пальцев тормозных колодок, стремянок рессор, головки цилиндров, свечей, регулировочного винта вала рулевой сошки и др.), динамометрическая рукоятка с набором головок разных размеров, коловорот, монтажная лопатка, пассатижи.

Весь инструмент укладывают в металлический раскладной ящик.

При разборке механизмов или узлов для снятия подшипников, шестерен и других деталей применяют съемники. Их использование облегчает и ускоряет процесс разборки и обеспечивает сохранность спрессовываемых деталей. Съемники бывают универсальные и специальные. Универсальные съемники позволяют снимать детали, различные по размерам и форме, а специальные — только определенные детали.

Стенды для разборки и сборки агрегатов

При выполнении разборочно-сборочных работ применяют различные стенды и приспособления, на которых крепят агрегаты и узлы автомобиля.

Стенд для разборки и сборки двигателя

Стенд для разборки и сборки двигателя:

1 — плита для крепления двигателя;
2 — основание стенда;
3 — противень;
4 — рукоятка механизма поворота;
5 — червячный механизм поворота.

Передвижной стенд для разборки и сборки двигателя показан на рисунке. Укрепленный на плите 1 двигатель можно поворачивать с ней в требуемое положение, действуя на червячную передачу 5 рукояткой 4.

Стенд для разборки и сборки передних и задних мостов

Стенд для разборки и сборки передних и задних мостов:

1 — основание;
2 — зажимы;
3 — противень;
4 — рама.

Универсальный стенд для передних и задних мостов автомобиля состоит из основания 1, рамы 4 и зажимов 2 для закрепления разбираемых и собираемых мостов. Аналогичный стенд используют для рулевых механизмов.

Многоместный стенд для разборки и сборки коробок передач:

1 — основание;
2 — подхваты;
3 — полка;
4 — стол.

Разбирают и собирают коробки передач на одиночных или многоместных стендах. Многоместный универсальный стенд позволяет разбирать и собирать одновременно четыре коробки передач. Он состоит из основания 1, подхватов 2, полки 3 для инструмента и стола 4 для размещения деталей.

Приспособление для разборки и сборки сцепления

Приспособление для разборки и сборки сцепления:

1 — опорная плита;
2 — нажимная крышка;
3 — зажимная рукоятка;
4 — винт;
5 — контрольное кольцо;
6 — установочные шпильки;
7 — стопорный винт;
8 — основание.

Приспособление для разборки и сборки сцепления показано на рисунке.

Контрольные вопросы

В чем заключаются основные правила разборки и сборки автомобиля?

Каково назначение и содержание технологической карты?

Как оборудуют рабочее место автослесаря?

В чем состоит подготовка рабочего места автослесаря к работе?

Какие основные инструменты и приспособления используют при разборочно-сборочных работах?

Каково назначение и устройство универсального съемника?

Объясните устройство стенда для разборки и сборки двигателя. Какие стенды применяют для разборки и сборки передних и задних мостов?

Как устроен стенд для разборки и сборки коробок передач?

Какое приспособление применяют для разборки и сборки сцепления?
