Регулятор мощности для ТЭНов

борохло и на АЛИ нет marafon, 12 Окт. 20, 19:42

найти не сложно gxtkjdjl, 12 Окт. 20, 20:02

Вот он,но видно кончились,надо искать FOX65, 11 Окт. 20, 05:52

Я хочу попробовать тен 3 кВт с регулятором на твердотельном реле sereg0028, 24 Окт. 20, 17:32

или без заземления никак? sereg0028, 24 Окт. 20, 17:32

У меня, в квартире заземления 50 лет не водилось от постройки здания. УЗО — Ето для перфекционистов.

Добавлено через 18мин.:

Я хочу попробовать тен 3 кВт с регулятором на твердотельном реле. sereg0028, 24 Окт. 20, 17:32

Сегодня, собрал на рассыпухе(только проще и с лучшим радиатором) аналог SSR-25DA. Всего деталей — симистор BTA24-800 и оптопара MOC3063 + три резистора. Получилось деталей для аналога SSR-25DA в 70 рублей(в местном магазине). Если с Али детальки заказывать, получится 40 рублей аналог SSR-25DA.

Добавлено через 2мин.:

Добрые люди, уже давно расковыряли все эти SSR и нарисовали схемы.

Добавлено через 9мин.:

Регулятор мощности для ТЭНов. Вопросы по электр(он)ике.

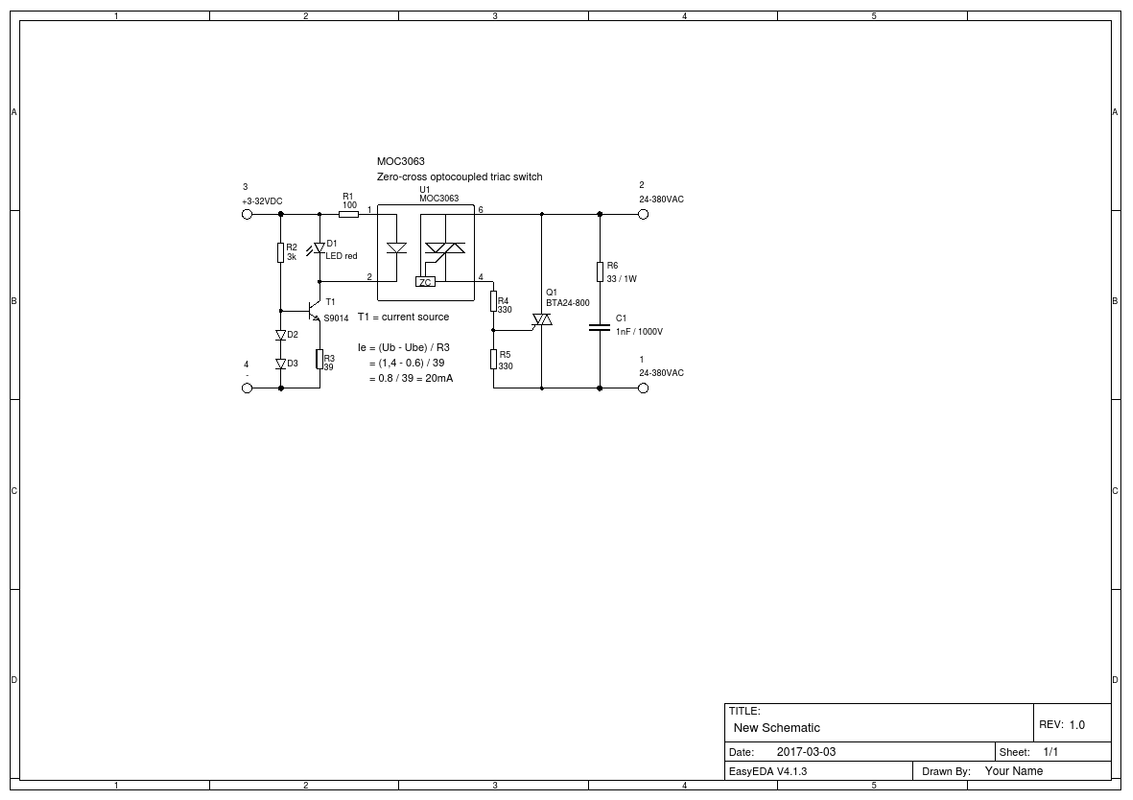

Схема SSR-25DA. Я упростил эту схему, работает отлично с Ардуиной.

Посл. ред. 24 Окт. 20, 18:36 от IvanAltay

ему регулятор хочется а не мощный «выключатель». Zero контроль не нужен. Рюрик1955, 24 Окт. 20, 18:50

Да можно и регулятор сделать типа РМ-2, только лучше. Предлагаю регулировать мощность не таким быстрым/шумным ШИМ сигналом как в РМ-2, а более длительными импульсами. Допустим, 3 секунды куб греется и 3 секунды отдыхает ТЭН(скважность/мощность 50%) и т.п. Физическая инертность системы у нас большая. Зачем так часто её регулировать? Получится сильно меньше помех в сеть при медленном ШИМ. Есть ещё алгоритм PID.

Добавлено через 10мин.:

Подключил сегодня свой аналог SSR-25DA к Arduino UNO R3. Лампочку накаливания включает/выключает чётко.
На днях протестирую на ТЭНе 1,8 кВт.

Добавлено через 7мин.:

Кому будет интересно, задавайте вопросы. Всё про этот девайс, будет на моём сайте
http://tabak.aaa22.ru/viewtopic.php?pid=3040#p3040

Посл. ред. 24 Окт. 20, 19:20 от IvanAltay

Посл. ред. 24 Окт. 20, 22:06 от Мух кусючий

Допустим, 3 секунды куб греется и 3 секунды отдыхает IvanAltay, 24 Окт. 20, 19:00

Физическая инертность системы у нас большая. Зачем так часто её регулировать? IvanAltay, 24 Окт. 20, 19:00

Лампы накаливания при такой работе мигают аж бегом Весельчак Ы, 25 Окт. 20, 09:36

Ёпст. Бывают ещё люди, юзающие лампы накаливания.

Добавлено через 6мин.:

А при первом перегоне регулировать нечего. Evgeny_Ch, 25 Окт. 20, 21:27

У ТЭН инертность никакая. Evgeny_Ch, 25 Окт. 20, 21:27

у куба даже в 30 литров инертность приличная.

Добавлено через 1мин.:

Да и китайские светодиодные и «экономки» тоже. Весельчак Ы, 25 Окт. 20, 09:36

Посл. ред. 28 Окт. 20, 21:03 от IvanAltay

Ёпст. Бывают ещё люди, юзающие лампы накаливания. IvanAltay, 28 Окт. 20, 20:56

Ты не представляешь наверное, вокруг тебя тоже есть люди, например пенсионеры — которые юзают лампы накаливания.. даже обычные светодиодные, которые не имеют встроенного стабилизатора — а обычные, резистивные сборки — лупят по шарам, модулируемые таким ублюдочным режимом ШИМ..

Ситуация напоминает, когда человек с насморком — бздит в переполненном лифте.. Я ничего не чувствую — а на остальных мне насрать.. Есть и такие гандоны в нашей жизни.. Увы..

Уважайте своих соседей — господа самогонщики, они тоже люди..

Посл. ред. 29 Окт. 20, 02:50 от Zapal

у куба даже в 30 литров инертность приличная. IvanAltay, 28 Окт. 20, 20:56

Посл. ред. 29 Окт. 20, 09:27 от Evgeny_Ch

Через 3 заявленные секунды в колонне будет 0 теоретических тарелок. Evgeny_Ch, 29 Окт. 20, 09:23

3 секунды, чисто теоретически/от балды взял интервал.
Сейчас, у всех нержавеющие ТЭНы типа 3/1кВт или 3/1,5кВт. Если сделать схему с парой симисторов и медленным ШИМом, допустим секунда, вообще скачки в сети будут не чувствительные. Допустим один ТЭН на 1кВт, работает постоянно, а второй и третий ТЭН уже регулируем последовательно/параллельным включением. Тут уже не избежать PID регулирования. Завтра, попытаюсь нарисовать свою идею в виде схемы.

Добавлено через 2мин.:

даже обычные светодиодные, которые не имеют встроенного стабилизатора — а обычные, резистивные сборки Zapal, 29 Окт. 20, 02:44

Такие ещё производят? Давно таких не встречал. Даже самые дешманские лампочки, теперь имеют стабилизацию тока.

Добавлено через 16мин.:

Ты не представляешь наверное, вокруг тебя тоже есть люди, например пенсионеры — которые юзают лампы накаливания.. Zapal, 29 Окт. 20, 02:44

Лет 10 назад, мне бабуля соседка пожаловалась на большие счета за электричество, я пришёл и ввернул ей две светодиодные лампочки вместо 2шт накаливания на 100 Вт. Я в то время занимался торговлей такими лампочками, поставил за свой счёт(хоть в те времена они ещё довольно дорогие были, не крахоборить же бабку). В этом году, умерла бабуля, старая уже была сильно(царство ей небесное).
Вот теперь, стрёмные/древние эти лампы накаливания, могут себе позволить только богатые люди. Таких перфекционистов я тоже встречал.

Добавлено через 13мин.:

Вообще, моя регулировка ТЭНов очень проста. У нас, целых три нагревательных элемента и можно устроить пропорциональное управление даже шумными симисторами. Основная идея, часто работающий/регулирующий симистор нужно шунтировать одним из ТЭНов.
Я ещё в 2018 году это предлагал. Даже с таким кошмарным фазочастотным регулятором как SSR-40VA, у меня регулятор не сильно в сеть шумел. Да и ЭМИ фильтры, пока ни кто не отменял.
Регулятор мощности для ТЭНов. Вопросы по электр(он)ике.

Добавлено через 1ч. 23мин.:

Упрощённая схема аналога твердотельного реле SSR-25DA для управления логической единицей 5В например Arduino UNO R3.
Регулятор мощности для ТЭНов. Вопросы по электр(он)ике.
Для логической единицы 3.3В, нужно будет резистор R1 пересчитать.

Добавлено через 1ч. 13мин.:

Думаю, примерно такую схему регуляции медленным ШИМом осуществить.
Регулятор мощности для ТЭНов. Вопросы по электр(он)ике.
К1(понятно что будет симистор со схемой управления перехода нуля) — есть общий выключатель ТЭНа(в т.ч. для аварийных ситуаций/безопасность).
К2 и есть симистор регулирующий мгновенную мощность нагрева. Только К2 будет постоянно включаться/выключатся по протоколу длинного ШИМ. Допустим, при трёх ТЭНах по 1кВт, будем иметь минимальную мощность нагрева 1,5 кВт и максимальную 2кВт. И довольно плавная регулировка от 1,5кВт до 2кВт(без мерцаний антикварных лампочек у соседей и без выхлопов EMI в общую силовую сеть).

Добавлено через 12мин.:

Zapal, как тебе такая реализация медленного ШИМ?

Источник

Регулятор напряжения для тена от 1 до 6 кВт

Регулятор напряжения в электрических цепях, служит для изменения мощности, подаваемой в нагрузку. С помощью регулятора напряжения можно управлять скоростью вращения электродвигателей, уровнем освещенности и нагревательными приборами такие как паяльник, электрическая плитка, тэн. В радиомагазинах можно купить готовое изделие но сделать регулятор напряжения своими руками не сложно.

В процессе самогоноварения выяснилось что на газу процес нагревания браги происходит достаточно долго (около 2-х часов) и к тому же, неудобно регулировать процесс дистилляции браги, газовой плиткой. В следствии чего возникла острая необходимость в модернизации самогонного(дистиллятного) аппарата, врезкой в него электрического нагревателя. Изначально задумывалось, что тен будет ставится мощностью 3 kW но в дальнейшем передумали и уменьшили до 2500 ватт. Далее нам понадобилась регулировка напряжения для управления процессом дисциляции, её мы решили изготовить своими руками, благо схем в общем доступе полно, они простые, минимум деталей и изготовление много времени не занимает.

Схема регулятора напряжения на 220 вольт

• Рисунок 1. Схема.

Схема состоит из симистора, BTA41-800B по названию можно определить его параметры ток и напряжение. Например BTA это обозначение симистора, 41 это его ток в амперах и 800B это его напряжение. Симистор можна заменить на более слабый ток для этого нужно мощность вашего тена разделить на напряжение, например: 2 кВт разделить на напряжение в сети 220 вольт мы получим нужный нам ток 2000/220=9,1 Ампер. В этом случае мы можем использовать другой симистор BTA12-600B, но так как симистор будет работать практически на пределах своих возможностей, он будет греться и придется закрепить его на радиатор, в противном случае он может выйти из строя.

• Рисунок 2. Схема с вольтметром.

Примечание.В схеме можно применять любой симистор не менее 600B и током в зависимости применяемого нагревательного элемента. В любом случае для облегчения работы симистора его следует разместить на радиаторе охлаждения. Дополнительно можно поставить вольтметр на выход схемы, чтобы видеть изменение напряжения наглядно и на вход поставить автомат на 16-25 ампер.

Детали для схемы:

1.Симистор выбираем от нагрузки но можете как в моем случае чем больше тем лучше BTA8-600b, BTA12-600b, BTA16-600b, BTA20-600b, BTA24-600b, BTA25-600b, BTA26-600b, BTA40-600b, BTA41-600b.

2.Потенциометр можно ставить в пределах от 470 кОм до 1 мегаом (МОм). Советую ставить потенциометр на 1 МОм так как у него больше диапазон регулировки, можно регулировать фактически до нуля. В начале я собрал схему с потенциометром на 500 кОм и в дальнейшем перепаивал на 1 мОм.

3.Динистор DB3 у него нет полярности припаиваем как хотим.

4.Резистор 10 кОм.

5.Конденсатор керамический 0,1 мкФ.

Изготовление схемы

• Рисунок 3. Схема в моем исполнение.

Для изготовления схемы нам понадобится в первую очередь паяльник, припой и канифоль и радио детали которые без труда можно приобрести в любом радио-магазине. Пожалуйста, уделяйте пристальное внимание, есть риск поражения электрическим током (как и во всем электрическом).

И так, для начала берем печатную плату и на ней располагаем компактно все детали после чего спаиваем все по схеме. Останется прикрепить симистор на радиатор. Я взял радиатор из старого блока питания телевизора. И останется самое сложное найти корпус и разместить схему в нем. На собирание схемы по времени у меня ушло буквально 15 минут.

• Рисунок 4. Схема регулятора мощности в моем исполнение.

Примечание. Эта схема часто встречается в пылесосах, китайских точильных станках.

• Рисунок 5. Регулировка с пылесоса.

Как происходит процесс регулировки напряжения в дистилляторном аппарате.

На начальном этапе нагреватель включаем на полную мощность. После достижения температуры (78,8) градусов, что соответствует точки кипения этилового спирта, мощность нагревателя уменьшаем. Опытным путем меняя положения регулятора, нужно добиться того, чтобы весь выделяющийся пар конденсировался системой охлаждения. Это поможет избежать лишних потерь спирта и в то же время при правильно подобранной мощности позволит сократить время производства до возможного минимума.

Источник

Регулятор мощности для ТЭНов

Посл. ред. 28 Янв. 19, 12:47 от Сибаритус

Есть ли разница между регулятором мощности и стабилизатором/регулятором? Сибаритус, 28 Янв. 19, 12:46

Сибаритус, Регулятор, регулирует напряжение на нагрузке, в нашем случаи ТЭН-е, при гулянии напруги в сети, напряжение на ТЭН_е тоже меняется, и меняется степень нагрева куба, что не есть АЙС. Регулятор мощности (РМ-2, РМЦ3-3500, РМВ-К) могут стабилизировать мощность в пределах напряжения в сети, но повышать напругу выше сетъевого не могут. В результате стабилизации мощности, имеем стабильный нагрев куба.

У меня куб тоже 37 литровый, две врезки на клампах 2″, одна врезка под ТЭН, другая для сливного крана и еще чего нибудь. ТЭН_ы для этого куба я приобрел, на подобии, только без тефлонового покрытия, блок ТЭН_ы 3х1.5 кВт=4.5 кВт и 3х2.0=6кВт. Я специально взял завышенной мощности, у меня есть регулятор мощности РМЦ-3-3500 и к нему можно подключить ТЭН_ы до 9кВт, а в настройках указать на какой максимальной мощности будет работать ТЭН. Ставлю в бак ТЭН 6 кВт., указываю в настройках 50% и этот 6кВт ТЭН у меня работает как 3 кВт. РМЦ ограничивает мощность на 3 кВт и пересчитывает мощность и на показометере показывает эту пересчитанную мощность, как будто у меня 3х кВт ТЭН стоит. При включении разгона мощность тоже ограничивается 3 кВт. Выгода в завышенной мощности ТЭН_ов в том что РМЦ подает на них пониженное напряжение, что бы соблюсти ограничение 3кВт, и ТЭН_ы работают как бы с недокалом, что должно привести к продлению ресурса. А что еще важнее, РМЦ может обеспечить это пониженное напряжение при гулянии напряжения в эл.сети. Вот если установлен ТЭН на 3 кВт а напруга проседает до 200 вольт, то при этой напруге РМЦ уже не может стабилизировать мощность 2,5 кВт, так как РМЦ не может поднимать напряжение больше чем есть в сети, может только стабилизировать мощность при меньшим напряжении чем в сети. А если стоит 6 кВт ТЭН с ограничением до 3) то при напруге в сети 200 вольт РМЦ может стабилизировать мощность этого ТЭН_а 2.5 кВт, и эти 2.5 кВт РМЦ, в таком случаи может поддерживать (стабилизировать) при падении напруги в сети грубо до 155 вольт.

Правильно ли я понимаю, что если взять регулятор напряжения на 2кВт и перепаять симистор на BTA26-600BRG (25А 600В, 50мА) и разместить его на развесистом радиаторе то схема сможет регулировать нагрузку в 3.5 Квт. Верно?
