Замена и ремонт актуатора сцепления АМТ на LADA

Главная отличительная особенность автоматизированной трансмиссии (АМТ или «робот») от механической — электроактуаторы производства ZF, которые меняют передачи по команде электронных «мозгов». Производитель утверждает, что блок актуаторов — необслуживаемый и ремонту не подлежит, но народные умельцы нашли способ, как его отремонтировать своими руками.

Если гарантия на автомобиль уже закончилась, то самостоятельная замена актуатора механизма выключения сцепления обойдется в десятки тысяч рублей (артикулы: 21820160901200 и 21820170501200). В попытке сэкономить можно попробовать его отремонтировать.

Замена актуатора сцепления АМТ

Как снять актуатор:

Отключить минусовую клемму аккумулятора.
Снят воздушный фильтр двигателя.
Вывернуть винт крепления жгута проводов.
Вывернуть три винта крепления блока актуаторов АМТ.

Осталось отсоединить разъем (отжать фиксаторы, направление указано стрелкой) и вытащить актуатор через верх.

Установить актуатор 1, рисунок 8-6, выключения сцепления на кронштейн 3 и завернуть три самонарезающих винта 2. Момент затяжки винтов 7. 12 Н.м (0,7. 1,2 кгс.м) (насадка сменная Тогх Т30, вороток, ключ моментный).

Присоединить колодку 4, рисунок 8-5, жгута проводов дополнительного к разъему 2 актуатора 1 механизма выключения сцепления и закрепить жгут на кронштейне 3 двумя скобами 6 крепления.

Установить актуатор 3, рисунок 8-4, выключения сцепления в сборе с кронштейном и жгутом проводов дополнительным на КП, установить на кронштейн актуатора кронштейн шланга отводящего и завернуть, не затягивая, два болта 2 и гайку 4 крепления (головка сменная 13, вороток).

Отрегулировать вылет штока 6, рисунок 8-7, актуатора, для чего необходимо:

переместить актуатор 5 в направлении стрелки до касания штоком 6 вилки 7 выключения сцепления и отметить безударным способом положение кронштейна 4 относительно коробки передач.
используя отметку дополнительно переместить актуатор в направлении стрелки на величину 6±2 мм и затянуть окончательно два болта 1 и 2 и гайку 3 крепления. Момент затяжки болтов и гайки 16. ..25 Н.м (1,6. 2,5 кгс.м) (головка сменная 13, вороток, ключ моментный, линейка или штангенциркуль).

Рисунок 8-7 — Установка актуатора механизма выключения сцепления: 1,2 — болты крепления актуатора к коробке передач; 3 — гайка крепления актуатора к коробке передач; 4 — кронштейн крепления актуатора: 5 — актуатор механизма выключения сцепления; 6 — шток актуатора; 7 — вилка выключения сцепления

Присоединить колодки жгута проводов дополнительного к разъемам актуатора переключения передач, к разъему контроллера управления и к датчику числа оборотов первичного вала.

Закрепить жгут проводов дополнительный скобами, встроенными в жгут, на шланге радиатора отводящем, на кронштейне левой опоры подвески двигателя и на корпусе вентилятора.

Также процесс снятия и установки актуатора механизма выключения сцепления описан в ТИ 3100.25100.20583 (скачать).

Разборка актуатора сцепления АМТ

Откручиваем верхнюю крышку. «Разряжаем» актуатор (поворачиваем шестерню как на видео) и снимаем крышку (без нагрузки сцепления не открывать).

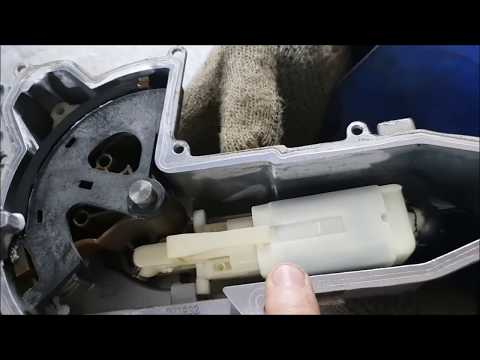

Снимаем белый компенсатор (Осторожно! Пружина, очень мощная!). Упорная штанга, просто вынимается с усилием.

При сборке, аккуратно «взводим» механизм (фото 1 — разряжен, фото 2 — взведен).

Никаких регулировок актуатора сцепления после установки на автомобиль выполнять не нужно.

Ремонт актуатора сцепления АМТ

Очищаем внутреннюю поверхность растворителем. Осматриваем внутренности. В данном примере обнаружена выработка шаровых упоров и трещина на пластиковой детали актуатора. Проблема в том, что ремкомплектов нет. То есть отдельно детали актуатора сцепления АМТ не продаются. Если восстановить старые не удается, остается только смазать механизм.

В качестве смазки актуатора использовали LIQUI MOLY Thermoflex Spezialfett. Она очень похожа на ту, что была в актуаторе с завода. Более подробно про смазку актуатора читайте тут.

Выполняем обратную сборку и установку актуатора АМТ на автомобиль (см. выше).

Напомним, в случае появления других неисправностей в работе АМТ (вой, треск, машина дергается, рывки, дребезг и т.д.), определить причину можно по этой инструкции.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Как смазать актуатор сцепления АМТ и избавиться от скрипа на LADA

Владельцы автомобилей Lada Vesta, XRAY, Granta, Priora и Kalina с автоматизированной трансмиссией (АМТ или «робот») могут столкнуться со скрипом актуатора (особенно в жаркую погоду), который выжимает вилку сцепления. Решить проблему можно при помощи его смазки. Расскажем, как выполнить эту процедуру своими руками.

Как выявить скрип актуатора АМТ:

включите зажигание;
включите передачу;
нажимайте и отпускайте педаль тормоза;
если скрип есть, значит это актуатор.

Процесс также показан на видео:

Смазка со снятием

Снять актуатор сцепления (см. эту инструкцию).
Снять крышку актуатора, вывернув болты крепления.
Смазываем все нагрузочные места и шарниры специальной смазкой (например, Liqui Moly 3352 или LIQUI MOLY Thermoflex Spezialfett)

Процесс также показан на видео:

Весь процесс займет не более 3-х часов. Кстати, смазку актуатора делают на СТО, цена услуги около 2 000 рублей.

Внимание! После смазки актуатора рекомендуется сделать адаптацию АМТ.

Смазка без снятия

Один из владельцев Lada Vesta предложил смазать актуатор без снятия. Для этого он снял воздушный резонатор и сделал два отверстия в районе шестерни и компенсатора (при помощи самореза со сверлом). Чтобы стружка не попала внутрь, сверло смазали литолом. Смазку загнали внутрь через отверстия при помощи шприца. Закрыть отверстия можно обрезанными саморезами или резиновыми заглушками.
