• Напряжение питания: 14,4 В постоянного тока (на корпусе *-»)
• Сопротивление нагрузки: 4 Ом
• Максимальная выходная мощность 4 и 50 Вт
• Потребляемый ток: 5А (максимальный)
• Диапазон рабочих температур: от -27С до +40С
• Поддерживаемые носители:
  • Емкость до 32 Г6
  • Файловая система FAT16, FAT32
• Поддерживаемый формат треков можно посмотреть в инструкции.
• Радиоприемник:
  • РМ:
    Диапазон частот: 66- 108 МГц Промежуточная частота 10,7 МГц
    Чувствительность (при соотношении сигнал/шум 30 дБ): 12 дБ
    Разделение стерео каналов 30д6
  • AM
    Диапазон частот 622 — 1620 кГц
    Промежуточная частота 460 кГц
    Чувствительность В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку «Жалоба» под сообщениями, на которые необходимо добавить ссылки.

    Сообщение отредактировал KёniG — 19.09.20, 13:30

    Насколько я понял, поддерживаются только профили HSP и A2DP. вопрос — DUN поддерживаться должен аппаратно или программно?

    Как будут результаты ковыряния — дайте знать.

    Gil13,
    http://4pna.com/archive/index.php/t-594.html Вот тут обсуждали схожую задачу, правда wince 5.0 Возможно реестр на нашем девайсе не сохраняется, если так то только скрипт писать . Завтра полезу гляну что там и как. Еще есть программка gprs autodial по правке реестра
    Вот тут вот на 7й странице человек победил проблему с одинаковыми портами на модем и gps : http://forum.lancerx.r…postorder=asc&start=90

    Сообщение отредактировал izvolsky — 05.01.15, 23:33

    Нашел вариант интернета через Bluetooth.
    У меня телефон на Android 4.4.4, установил программу Bluetooth DUN для использования телефона в роли модема, устанавливал через Google play.
    Дружил магнитолу и андроидовским телефоном по блютуз. Понадобится палочка, т.к. все мелкое и пальцем попасть трудно. Она в комплекте, но можно любую, т.к. экран резистивный и палец человеческий ему не обязателен. Главное, чтобы не царапала.
    На карту памяти записываем total commander (далее TC) для WinCE. Втыкаем в магнитолу. Запускаем магнитолу.
    Идем в настройки — система — путь. Указываем путь до TC на флешке. Жмем «навигация». Запускается TC.
    Идем в папку windows и запускаем control.exe Все на китайском. Видим, что там WinCE 6.0
    Жмем «bluetooth»
    Идем в программу Bluetooth DUN, нажимаем Start. На магнитоле жмем в уже открытом диалоге блютуза нижнюю кнопку.
    Секунд за 30 обнаружится телефон в 3-х ипостасях.
    Выделяем тот, что с иконкой телефончика (обычно нижний). Жмем кнопку «вправо». На вопрос отвечаем средней кнопкой.
    В правом белом окошке дважды тыкаем на значек телефончика и выбираем верхний вариант (там еще А написанно будет) Появится красная галочка на телефончике.
    Жмем ОК в правом верхнем углу. Вернулись в окно control.exe.
    Идем в значок где в планету воткнута розетка.
    Там уже есть 2 соединения.
    Жмем и держим на соединении с именем grt. В появившемся меню самый нижний пункт. Откроются свойства соединения.
    Там в выпадающем списке стоит 3Г модем. Нужно сменить на наш телефон. Если его в списке нет, то значит не поставили галочку напротив его в интерфейсе блютуза в предыдущем окне.
    Жмем ОК. Попадаем опять в список соединений.
    Тыкаем в наше соединение grt.
    Открывается пустой диалог дозвона. Жмем в левую нижнюю кнопку.
    Телефон пискает и пишет, что тредуется авторизация дозвона. Разрешаем.
    Магнитола дозваниевается. При успехе создаст новое соединение с именем обнаруженного телефона и «бамкнет» в динамики. Громко.
    Интернет есть.
    Маленькое окошко соединения не трогаем. Жмем на магнитоле кнопку «HOME». Идем в настройки — система — путь и указываем путь до навитела.
    Я немного для себя упростил этот процесс, первый раз сделал как написано выше, на последующие разы установил программу «gprs autodial» для WinCE, взято отсюда http://forum.shturmann…t.aspx?g=posts&t=1759. Скинул на флешку с навигацией, запуск через Total Commander. В ней все просто и понятно, настройки расписаны по операторам мобильной связи в пунке GPRS, в пункте модем выбираем из списка тот что определила windows, у меня определила как называется телефон, но иногда бывало и по китайски прописывала, после нажимаем «ОК» и кнопку «старт», далее программа делает все сама. Пока не пробовал прописывать скрипт, позже попробую.
    Маленькое окошко соединения не трогаем. Жмем на магнитоле кнопку «HOME». Идем в настройки — система — путь и указываем путь до навитела.
    Запускаем навител, разрешаем интернет, наслаждаемся пробками, погодой, «я здесей» и прочим минут через 5-10.

    Как-то так.
    Если будут вопросы пишите.
    Надеюсь будет полезно.

    Сообщение отредактировал Gil13 — 07.01.15, 20:09

    kot015,После обнаружения в левом окне толжна появиться иконка с телефоном, ее перенести в правое окно, другие отношения к модему блютуз отношения не имеют, у меня пока приложение в телефон не поставил не появлялась, хотя режим модема блютуз в телефоне есть.
    [email protected]@,Приложения можно кидать на карту памяти с картами и открывать через тотал командер.

    Сообщение отредактировал Gil13 — 08.01.15, 23:09

    kot015,
    Была аналогичная ситуация пока не поставил приложение на телефон. Попробуй поискать для своего приложение BluetoothDun. При соединении через приложение заработало. Просто из меню телефона отказывается. Я перепробовал достаточно много разных приложенийЮ нашел нормальное и рабочее. Мое называется BlueDun.

    Сообщение отредактировал Gil13 — 09.01.15, 22:47

    Источник

    UAZ Patriot . «Белый Медведъ» › Logbook › Переподключение магнитолы Патриота.



    Я не первый и не последний, кто озадачивался данной проблемой. Ни для кого не секрет, что магнитола в нашей машине при выключении зажигания работает максимум 30 минут. Это порой доставляет массу неудобств, к примеру на отдыхе, когда хочется послушать музыку — неприятно каждые 30 минут бегать к машине и перещелкивать зажигание.

    У меня под рукой не оказалось миниатюрного трехконтактного переключателя, который на мой взгляд хорошо смотрелся бы в машине, по этому я подключил через пятиконтактное реле (правая схема). Но имея трехконтактный переключатель можно все сделать проще (по левой схеме):



    Смысл этой схемы в следующем — подавать на контакт «4» питание, которое поступает при включении зажигания.

    На левой схеме выключателем «S» просто переключаются провода питания магнитолы.

    На правой схеме реле включено в разрыв сине-желтого провода нормальнозамкнутыми контактами. Когда переключатель «S1» выключен, магнитола работает в обычном режиме, то есть при выключении зажигания она отрабатывает настроенное время и выключается. При включении переключателя «S1» срабатывает реле и на контакт 4 магнитолы подается напряжение с силового провода ее питания. Это имитирует включение зажигания.

    Можно было бы и просто поставить перемычку между 7 и 4 контактами разъема, но дело в том, что при выключении магнитолы с кнопки она полностью не выключается. Это видно по светящимся клавишам на ее панели. Да и просто что бы случайно не забыть магнитолу включенной. После данной переделки я настроил выключение магнитолы сразу при выключения зажигания.

    Источник

    Штатная магнитола УАЗ Патриот

    Современные автомобили с завода оснащаются большим количеством функций и устройств. В их число входит автомагнитола. Однако штатная магнитола на УАЗ Патриот не устраивает многих владельцев. Они делают выбор в сторону стороннего устройства.



    Недостатки заводской модели

    1. Поддержка одного формата – .mp3. Это ограничивает возможности прослушивания. Для воспроизведения видео и музыки других форматов потребуется заменить штатную модель или установить конвертер.
    2. Магнитола имеет 1 выход RCA, что урезает выбор подключаемых устройств, делая невозможным совершенствование устройства.
    3. Подключение усилителя осуществляется через специальный переходник. Он не идет в комплекте с заводской моделью. Его установка потребует дополнительных временных и финансовых трат.
    4. Непродуманная навигация позволяет воспроизводить файлы только из одной папки флеш-накопителя.
    5. Сортировка файлов по жанрам или исполнителям невозможна.

    С 2018 модельного года Patriot обновил мультимедиа систему. Вместо прежней ОС Windows CE начали устанавливать Android. Система стала поддерживать воспроизведение аудио в форматах MP3, WMA, AAC и FLAC и видео – AVI, MP4, MKV, MOV. Передатчик Wi-Fi осуществляет соединение со смартфоном и выход в интернет.

    Однако обновленная система доступна в дорогих комплектациях “Престиж” и “Максимум” стоимостью от 900 тыс. руб. В более дешевых встроено старое устройство 2015 г. За его снятие и установку нового Android оборудования необходимо заплатить около 30 тыс. руб.

    Функционал современных устройств

    Перед покупкой сторонней магнитолы необходимо определиться с необходимым вам функционалом. Современные устройства поддерживают операционную систему Android. Кроме воспроизведения различных форматов, она позволяет:

    • устанавливать камеру заднего вида;
    • подключать камеру видеорегистратора;
    • использовать GPS навигацию без помощи сторонних устройств;
    • выходить в интернет;
    • устанавливать Bluetooth-соединение для громкой связи;
    • в зависимости от освещения, настраивать яркость подсветки экрана.



    Как подобрать магнитолу в УАЗ Патриот

    При выборе новой магнитолы главное – учитывать размеры заводского устройства. Оно соответствуют категории 2 din. Далее, исходя из ценовой планки и функционала, необходимо рассмотреть марку и модель производителя.

    Штатная Android система стоит 30 тыс. руб. Однако функциональные аналоги на рынке стоят намного дешевле, поэтому присмотреться к ним будет выгодным решением. Цена такого устройства – 12-20 тыс. руб. в зависимости от производителя. Если главное для вас – иметь возможность прослушивания разных форматов и усовершенствования системы через дополнительные RCA выходы без других преимуществ ОС Android, то вам будет достаточно системы на windows.

    Отдельное внимание нужно уделить железу и экрану. В зависимости от ценового порога устройство будет работать быстрее и иметь более качественное изображение. Если вы редко пользуетесь автомобилем и мультимедиа, вам будет достаточно более дешевого устройства. В другом случае, лучше купить качественный товар, чтобы он не доставлял неудобств при повседневном использовании.

    Некоторые устройства выпускаются с УАЗ Патриот 2012-2013 гг. и их качество проверено временем. Но при выборе более современного продукта необходимо изучить отзывы и просмотреть обзоры, выполненные профессионалами. Это поможет определиться с покупкой, соответствующей всеми необходимыми требованиями.

    Замена автомагнитолы

    Замена магнитолы на УАЗ – процесс, не требующий специальных навыков. Для него достаточно иметь плоскую и крестовую отвертки нужных размеров.

    Снятие штатного устройства

    1. Необходимо снять внешнюю рамку, закрывающую доступ к креплениям магнитолы. Для этого нужно поддеть один из ее углов.
    2. Воспользовавшись специальным ключом, отжать крепления. Вместо ключа можно взять жесткую проволоку диаметром 2,5-3 мм. Нужно вставить ее в отверстия фиксаторов в форме буквы “П” до щелчка.
    3. Аккуратно потянуть корпус магнитолы на себя.
    4. Отсоединить все подключенные провода.
    5. Извлечь шахту крепления. Она представляет собой металлическую конструкцию – основание магнитолы. Шахта фиксируется к панели автомобиля при помощи болтов.

    Установка новой

    Перед установкой нового оборудования необходимо изучить инструкцию, идущую в комплекте с устройством.

    Порядок процесса будет отличаться в зависимости от функционала. Например, при покупке магнитолы с возможностью подключения камеры заднего вида необходимо протянуть дополнительный кабель через весь кузов автомобиля.

    Процесс установки представляет собой снятие устройства в обратном порядке.

    Рекомендации по установке динамиков

    При выборе динамиков на замену штатным, необходимо учитывать желаемое качество звучания. Динамики, позволяющие услышать более чистый звук, будут стоить выше средней цены. Стоимость аудио комплектующих, рассчитанных на бас, ниже, поэтому являются самыми распространенными. Нужно иметь в виду, что качественного звука в таком случае вы не получите.

    В автомобильной стереосистеме заложен способ обмана слуха. Человек чувствует высокие частоты и хуже распознает низкие. Поэтому сабвуфер можно установить в багажнике или под сиденьем – это не повлияет на общее качество звука.

    Главное – расположить высокочастотные динамики так, чтобы звук был направлен в уши. Среднечастотные и широкополосные динамики также должны быть поставлены в сторону слушателей. По стандарт, динамики расположены по краям торпеды, в передних и задних дверях.

    Источник

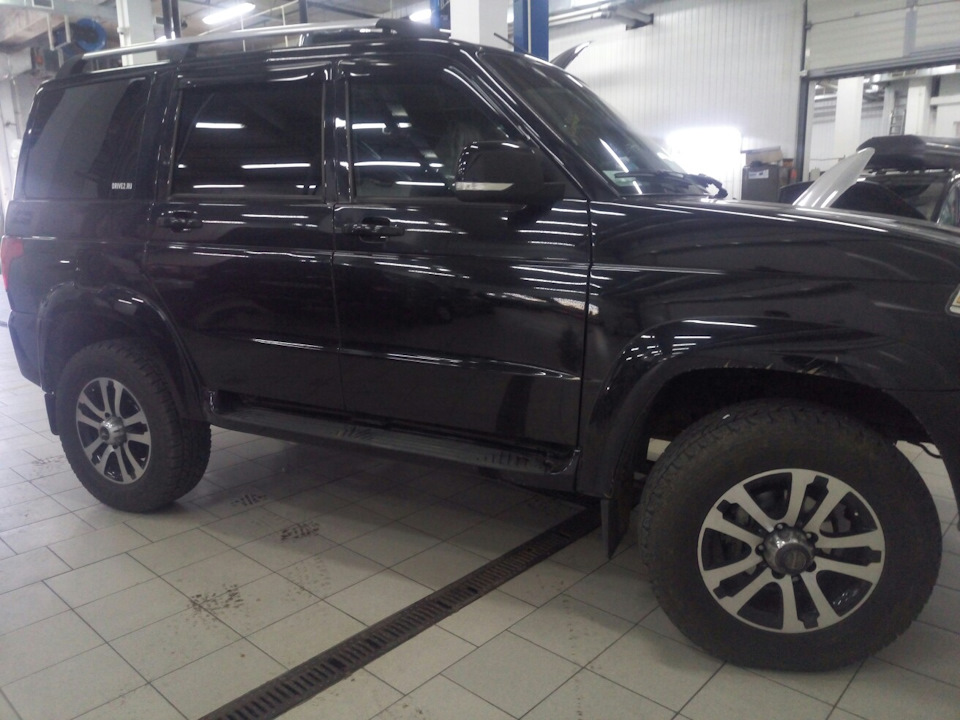

    UAZ Patriot городской танк=)) › Logbook › Замена штатной магнитолы на Android, + работа горячей линии.



    Доброго дня всем читателям!

    В штатном исполнении патрик 17г.в. был оснащен магнитолой на ВинСе. По началу выпуска обновленного патриота была отзывная компания по которой эти гамнитоллы перепрошивали ( тем самым убирались баги по работе кнопок руля, активировался режим работы без ключа). Моя магнитола так же попала под отзывную компанию но перепрошивку ей сделать не смогли т.к. она из первых выпусков и ее нет возможности прошить!
    Не возможно прошить — замена по гарантии на аналогичную но с более обновленной прошивкой. Заказали — поменяли, кнопки на руле отзываются без зависания, работает без ключа, все устраивает! Но появился некий постоянный глюк — при запуске магнитола постоянно сама переключалась в режим телефон (блютус). Меня это особо не парило т.к. переключаешь режим и дальше все работает штатно, до следующего повторного запуска.



    Пару раз за год режимы переключались произвольно с радио на флешку или на блютус, но никакой закономерности я не заметил. И тут недавно заметил еще один баг этой гамнитолы! если авто не заведенное и телефон сконектился по блютусу с магнитолой и к примеру Вы прослушиваете музыку с соц. сетей стоит завести авто как магнитола сама начинает звонить на последний набранный номер телефона. Этот баг не постоянный но 4-5 раз из 10 проявляется. Именно после того как телефон с магнитолой сконектился и слушаете музыку через блютус. Заводим и магнитола сама звонит.
    Почитав что теперь по гарантии меняют Гамнитолы на магнитолы на Андроиде поехал с этими багами к диллеру (Торг Маш 88км МКАД). Приехал — гарантийщик посмотрел — спрашивает мол —
    — А у Вас есть видео запись этих глюков?
    Я
    — Нет, а зачем?
    Он
    — Ну для того чтоб признать случай гарантийным!
    Я
    — Ну так садитесь в авто и сами все увидите

    Садимся в авто, гарантийщик за руль, я пасажиром. Он включает зажигание, я сконектил телефон с магнитолой по блютус. Зашел в ВК и включил музыку — сидим слушаем
    Я
    — А теперь заводите

    Гарантийщик заводит и магнитола начинает звонить. =)))).
    Я ему
    — Можем повторить под запись если это необходимо
    Он
    — Нет в этом нет необходимости — Замена!
    Я
    — Ок, давайте менять тогда.
    Он
    — Дело в том что ее надо заказывать, т.к. нет в наличии и на них очередь уже.
    Я
    -Ок заказывайте.

    P.S. Дело было 26 мая

    Подошел к мастеру приемщику уточнить по времени заказа. Мастер приемщик говорит чтоб я позвонил и уточнил в начале июня ( мол должна прийти партия). На этом и попрощались.

    4 Июня звоню в ТоргМаш. Мастер приемщик говорит что пришло 3 магнитолы но их уже разобрали и что должна прийти большая партия после 10 числа. Ну ок! подождем еще недельку.

    Звоню 13 июня — Мол как там дела с магнитолами?!
    Мастер приемщик говорит что пришли и есть в наличии 2 магнитолы!
    Я
    — Ок можно приехать и поменять по гарантии?!
    Мастер приемщик
    — Щас я уточню …(слушаем музыку…)…
    — Вы знаете эти магнитолы пришли под клиентов и мы не можем Вам вне очереди ее заменить!
    Я
    — Ок, а подскажите какой я в очереди по счету?
    Мастер приемщик
    — На Вашу машину ориентировочно ждем музыку к середине августа…
    Я
    — Че бл#?
    — У Вас музыка едет на лошадях с Ульяновска через Владивосток в Москву?
    Мастер приемщик
    — Ну это зависит не от нас а от завода (когда они соизволят отправить).
    Я
    — А уточните пожалуйста — не раньше августа какого года? =))
    Мастер приемщик
    — Надеюсь что 2018 года…
    Я
    — ну тогда ждем.
    На этом и попрощались.
    В начале эксплуатации я уже сталкивался с заменой датчика парктроника по гарантии и помню как меня кормили «завтраками» 4.5 месяца и понимая что середина августа это очередная вымышленная дата, позвонил на горячую линию.
    14.06.2018г. Оставил заявку и свою претензию девушке на том конце провода. Та, в свою очередь, обещала разобраться в проблеме и держать меня в курсе дела.
    15.06. Мне перезванивает эта девушка из службы поддержки и говорит что отправили запрос в Торг Маш
    18.06. Эта же девушка звонит и говорит что магнитолу отправили в Торг Маш и как прийдет меня известят
    19.06 Опять звонит эта девушка и говорит что магнитола меня уже ждет в Торг МАШе и в удобное мне время меня запишут на замену. Оттягивать не стал и записался на 20.06 (т.е. вчера на 17.20). По своим причинам задержался и приехал только в 18-10. Мне никто слова даже не сказал)))). Мастер приемщик заполнил заказ наряд и отправили на замену.



    Сама замена прошла за 5 мин и ничего сложного из себя не представляет.
    Теперь я счастливый обладатель штатного андроида!=)))
