Ремонт бачка омывателя рено лагуна 2

Как заменить мотор стеклоомывателя на Лагуне?

Если машина сценик, лагуна или break (есть задний омыватель), то пометь шлангочки, чтоб не перепутать.

Если будеш снимать весь бачек, то пару советов:
— перед снятием бочка сними заливную горловину.
Для этого сними правую половинку пласиковой понели (которая между стеклом и капотом и открути три пластиковые кайки, которые ее держат)
— далее по инструкции, у же даной выше
— если есть задний омыватель, то хорошо промой бачек, чтоб небыло осадка, и лей туда в последствии только дистилированую воду или проверенные незамерзайки (в зависимости от сезона).
Клапан, который переключает направление (вперед/назад) имеет обыкновение залипать от гряза в воде, и у тебя отключается один режим, приходится снимать, разбирать и промывать.
— когда будешь ставить бочек назад, проверь, хорошо ли установлена уплотнительная манжета, что медлу бочком и горловиной.
Сначала установи бочек, а потом, аккуратно и плавно, покручивая вокруг оси, вставь заливную горловину в бачек. Если будешь делать резкие движения, манжета соскочит и упадет внутрь бочка, придется повторять все заново — снимать бочек, доставать изнутри манжету, устанавливать ее и т.д. (я как то по не опытности раз 5 повторял эту процедуру). Поэтому, установив бочек, не спеши ставить защиту, а сначала установи горловину и убедись, что манжета не провалилась.

: Для этого сними правую половинку пласиковой понели (которая между стеклом и капотом и открути три пластиковые кайки, которые ее держат)
Зачем снимать пластиковые панели? Горловина торчит перед правой чашкой аммортизатора

: — далее по инструкции, у же даной выше
: — если есть задний омыватель, то хорошо промой бачек, чтоб небыло осадка, и лей туда в последствии только дистилированую воду или проверенные незамерзайки (в зависимости от сезона).
: Клапан, который переключает направление (вперед/назад) имеет обыкновение залипать от гряза в воде, и у тебя отключается один режим, приходится снимать, разбирать и промывать.
О каком клапане речь? Направление вращения насоса переключается подрулевым переключателем, а в насосе стоят только «обратные» клапана, непозволяющие жидкости течь в неправильном направлении

: — когда будешь ставить бочек назад, проверь, хорошо ли установлена уплотнительная манжета, что медлу бочком и горловиной.
: Сначала установи бочек, а потом, аккуратно и плавно, покручивая вокруг оси, вставь заливную горловину в бачек. Если будешь делать резкие движения, манжета соскочит и упадет внутрь бочка, придется повторять все заново — снимать бочек, доставать изнутри манжету, устанавливать ее и т.д. (я как то по не опытности раз 5 повторял эту процедуру). Поэтому, установив бочек, не спеши ставить защиту, а сначала установи горловину и убедись, что манжета не провалилась.
Повторюсь, на Лагуне-I бачек не имеет съемной горловины

:
: Вроде все
:
: Сергей Бойко

Еще раз извеняюсь, если сбил кого-то с толку

Источник

Renault Laguna II › Logbook › # Обратный клапан омывателя

Всем привет друзья. Сегодня зашел в зоомагазин за витаминами кошке и тут мой взгляд упал на полку с аксессуарами для аквариумов. Было несколько видов клапанов, решил свой выбор остановится на этом.

Если не ошибаюсь такие клапана много кто заказывал с алика 3 шт за 1$ можно найти. Мне ждать было лень, да и такое кол-во не зачем.

Устанавливал на заднее стекло.
Монтаж довольно прост, монтируется за считанные минуты.
Открываем лючок по середине багажника и видим там шланг на форсунку омывателя.

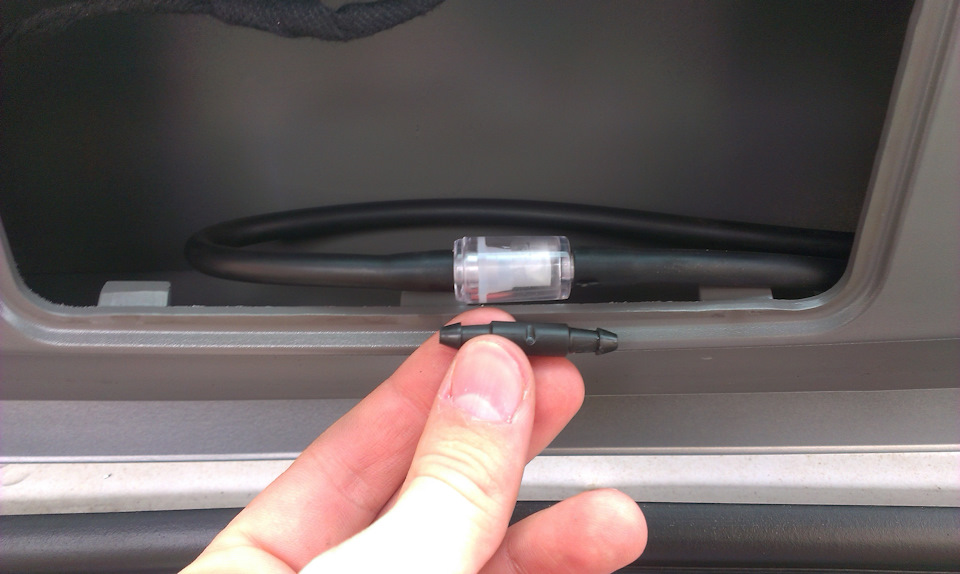

Шланги соединяются соединителем. Достаем соединитель и ставим наш клапан. В том месте где клапан толще, там вход, проверить можно просто подув в него.

Закрываем крышку и испытываем.

Результат на лицо! Омывайка льется сразу, щетка по сухому стеклу не ходит. Мне даже показалось, что струя как то бодрее литься стала)

Читал здесь на драйве, что у многих щетка на ветровом стекле ходит на сухую, у меня такого нет.

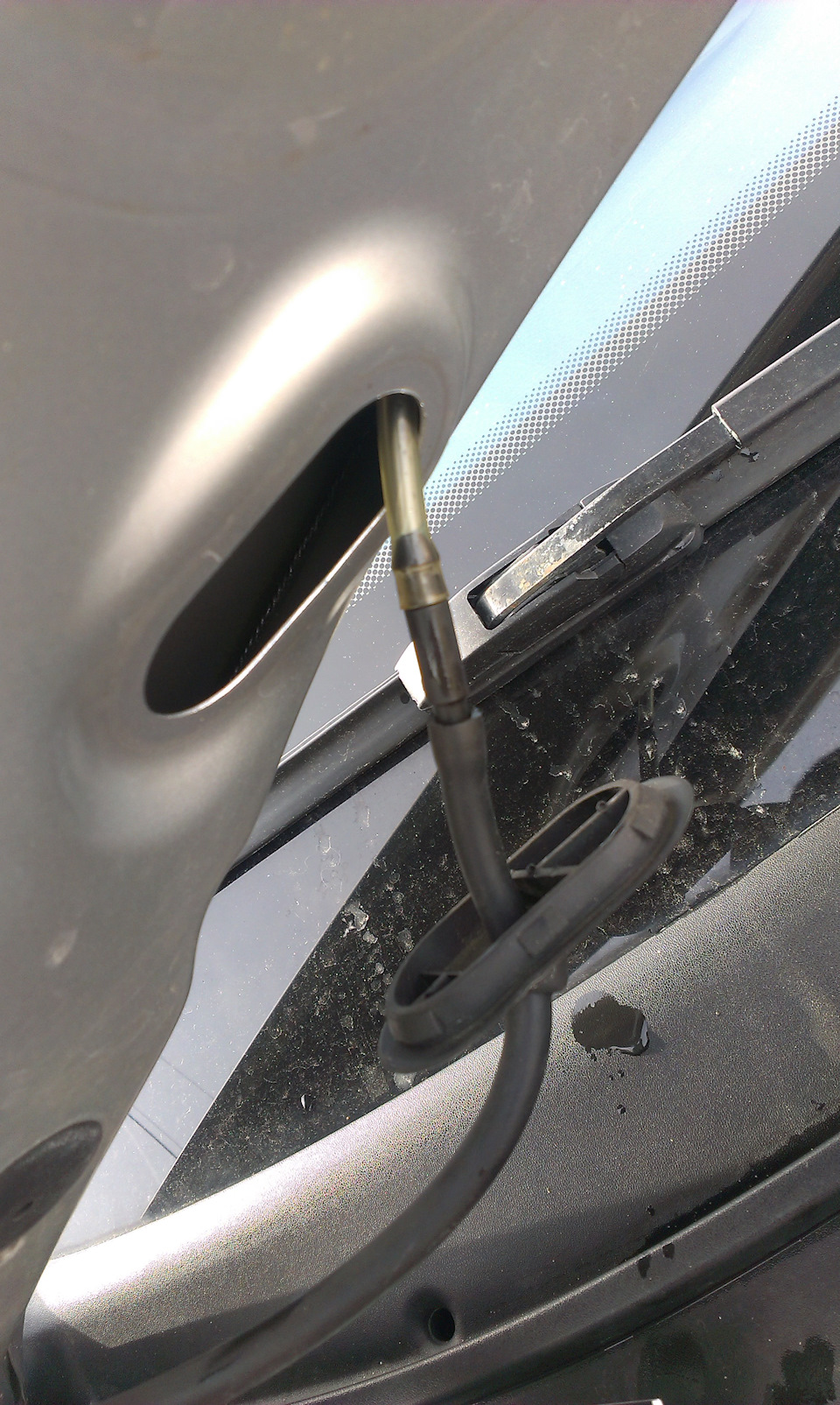

Снял несколько клипс которые держат утеплитель на капоте, отвернул утеплитель и достал тройник.
Тройник обычный, ничего особенного. Значит, просто такая функция, что щетки начинают работать только после подачи омывайки.

Может кому пригодится номерок подкапотного утеплителя.

Спасибо за внимание и с растаявшим снегом вас)

________________________
ИТОГО:
обратный клапан — 2 BYN (1$)

Renault Laguna 2007, engine Diesel 1.9 liter., 131 h. p., Front drive, Manual — tuning

Comments 9

Подскажите внутренний диаметр шланга какой?

я тоже до установки клапана на лобовое еще сомневался потому как тоже сначала омывайка лилась, а потом уже счетки срабатывали. я думаю это зависит от мотора. так как когда установил большой бачек омывайки с мотором который стоял на нем, то жидкость уходила и приходилось ждать пока мотор закачает. а когда свой поставил все стало на свои места. но клапан был уже куплен и поэтому установил.

А чего бачок омывайки ставил другой? Большой на сколько литров? У меня где-то на 6,5 л

И я себе такой ставил. У меня маленький стоял.

Источник

Renault Laguna II. Руководство — часть 24

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель — Коробка передач

Снимите горловину наливного отверстия бачка
стеклоомывателя.

Отсоедините:
– бачок гидроусилителя рулевого управления и

снимите его держатель,

– пучок проводов от верхней поперечины.

Отсоедините:
– разъемы фар,
– разъем концевого выключателя капота (если он

Снимите:
– две верхних направляющих (A) бампера, затем

отсоедините держатель (B) каждой фары,

– три болта крепления (2) каждой фары,
– обе фары,

– верхнюю поперечину, сняв трос привода замка

– болт крепления (5) ЭБУ системы впрыска, а также

болт крепления (6),

– разъедините разъемы (7),
– гайки крепления «массовых» шин (8), затем

снимите кронштейн крепления ЭБУ (9),

– узел глушителя шума впуска (двигатели K4M-

F4P) или корпус воздушного фильтра (двигатели
F9Q-L7X) и патрубок забора воздуха,

– болты нижнего крепления радиатора и

– разъемы разъедините на группе

электровентиляторов системы охлаждения и
конденсора,

– болты крепления трубопроводов системы

кондиционирования воздуха к компрессору и
ресиверу-осушителю.

ПРИМЕЧАНИЕ: обязательно заглушите отверстия
трубопроводов и компрессора, чтобы не допустить
попадания влаги в систему.

Источник

Renault Laguna Mirage › Logbook › Омыватель фар — чистка и доработка.

Всю зиму проездил я и промучился с омывателями фар. Они вроде как и есть, а толку нет. Писалки какие-то, фары просто поливались, а грязь оставалась. Памятуя о таковых на Лагуне 2 становилось грустно.
Таки добрался я до них к концу весны — началу лета)))
Для начала снял форсунки. Машинку при этом «развезло», губы до пола, слюни на землю)))

Форсунки оказались не «наши», а Ёлка-Лев)

Разобрал их и вот что там внутри…

Всякая пакость. Загрузил все это в кастрюлю…пока жены не было дома и сварил их в растворе лимонной кислоты. Все прочистил и продул.
Затем был взят мотор омывателя фар Hella, создающий давление порядка 5 атмосфер. Аналогичный стоит на многих авто, в том числе на Мерседесах. Такой же я ставил на Л2. Правда там он ставился без доработок, просто менялся. Здесь же пришлось допиливать, так как моторчики отличаются конструктивно.
Так же взял тройник от Л2 и шланги со штуцерами разных диаметров так как штатные шланги очень тонкие и пришлось собирать такую конструкцию с переходником.

Фишки тоже отличаются и здесь отлично подошла фишка от форсунки ВАЗ-2110. На «+» был установлен диод, чтобы предотвратить 4-х кратное поливание фар.

Ведь штатный моторчик срабатывает 4 раза от одного нажатия, но каждая фара моется дважды за счет клапана. В этом моторчике выход один, клапана нет.
Вместо штатного моторчика в бачок ввернул пробку, которая «не очень удачно» лежала на работе.

В бачке сделал отверстие под новый мотор и установил все это.

Штатный же мотор омывателя фар поставил вместо моторчика на стекло — а то в нем стал иногда залипать клапан на заднее стекло.

В итоге на фары подается отличное давление, которое должно сбивать грязь в плохую погоду.

И до кучи раздел капот изнутри. Предыдущий владелец проклеил пол-машины шумкой, за что ему спасибо, и в том числе добрался до капота.

А 2,0Т достаточно горячая штучка и вся шумка высохла, треснула и стала просто осыпаться трухой.

Смотреть на это я больше не мог, да и движку летом жарко. В общем ободрал всё.

Правда там еще оказалась вибра полосками, ее пока оставил.
