Ремонт блока накаливания свечей

Mercedes-Benz GL-class 420 CDI › Logbook › Ремонт блока управлений свечами накаливания

Всем привет!
При запуске двигателя стала загораться спираль, через короткий промежуток, в районе минуты, спираль пропадала. Диагностика показала неисправность 7й свечи. Купил новую, цена в районе 500 рублей за бош. Как менять описано тут
Замена свечи, что удивительно, ситуацию не исправила. Продолжил эксплуатацию дальше, ну а что, машина заводится без проблем, единственное, когда было ниже -15, двигатель чуть чуть дергался на холодную, пока работали 7 цилиндров.
Но вот не давно нарвался на запись в БЖ stariorel , где он пишет, что поменял блок накала свечей, на мой вопрос, он описал те же симптомы, что и у меня.
Полез смотреть цены на мой блок — 25300.
Забил в гугле артикул, и нарвался вот на такое видео

А так как при замене свечей, обратил внимание на герметик на блоке, а значит его уже вскрывали, то сомнение не осталось, нужно вскрывать заново.

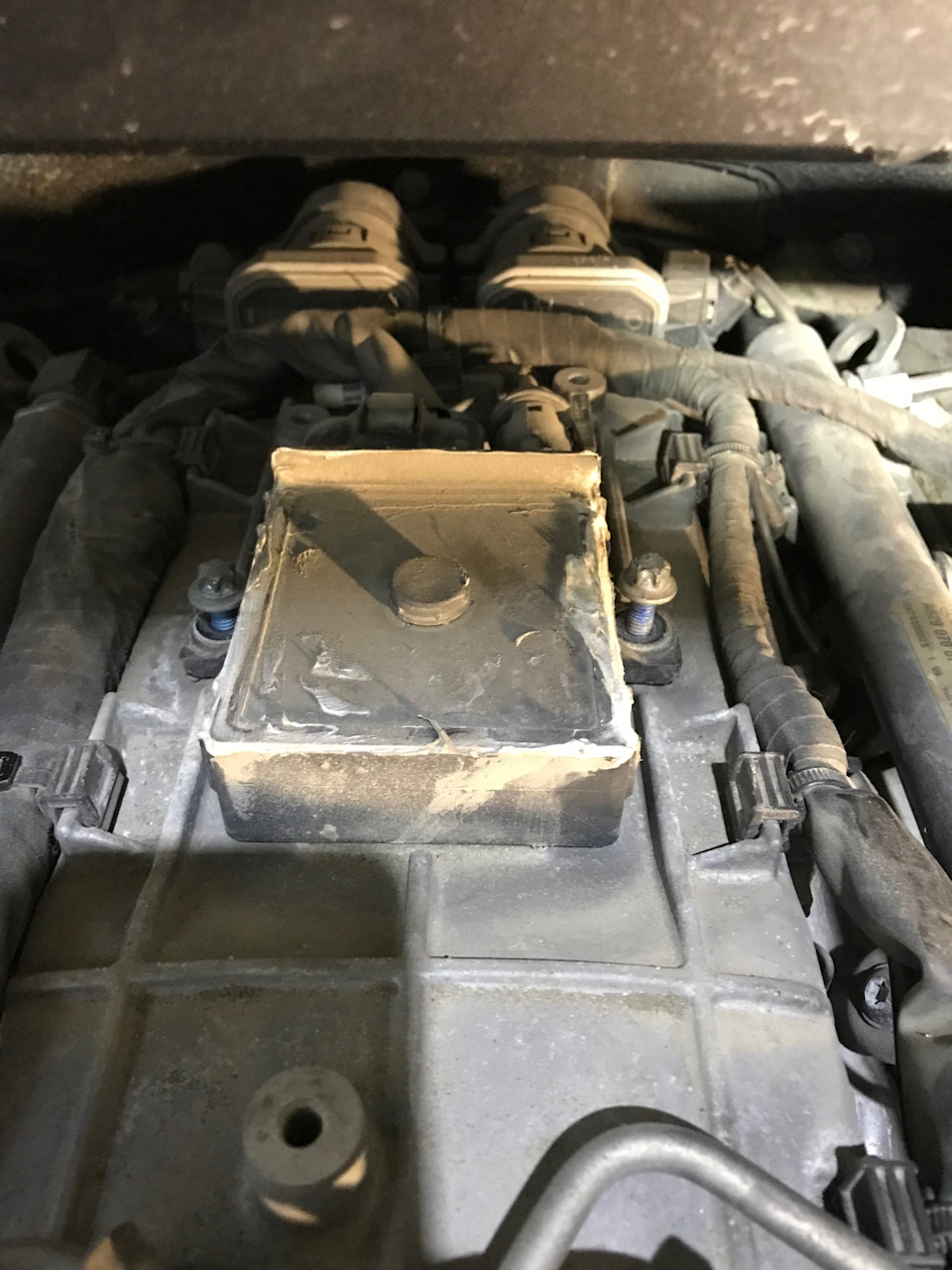

Чтобы до него добраться, нужно снять корпус воздушного фильтра, сам блок крепится на два болта.

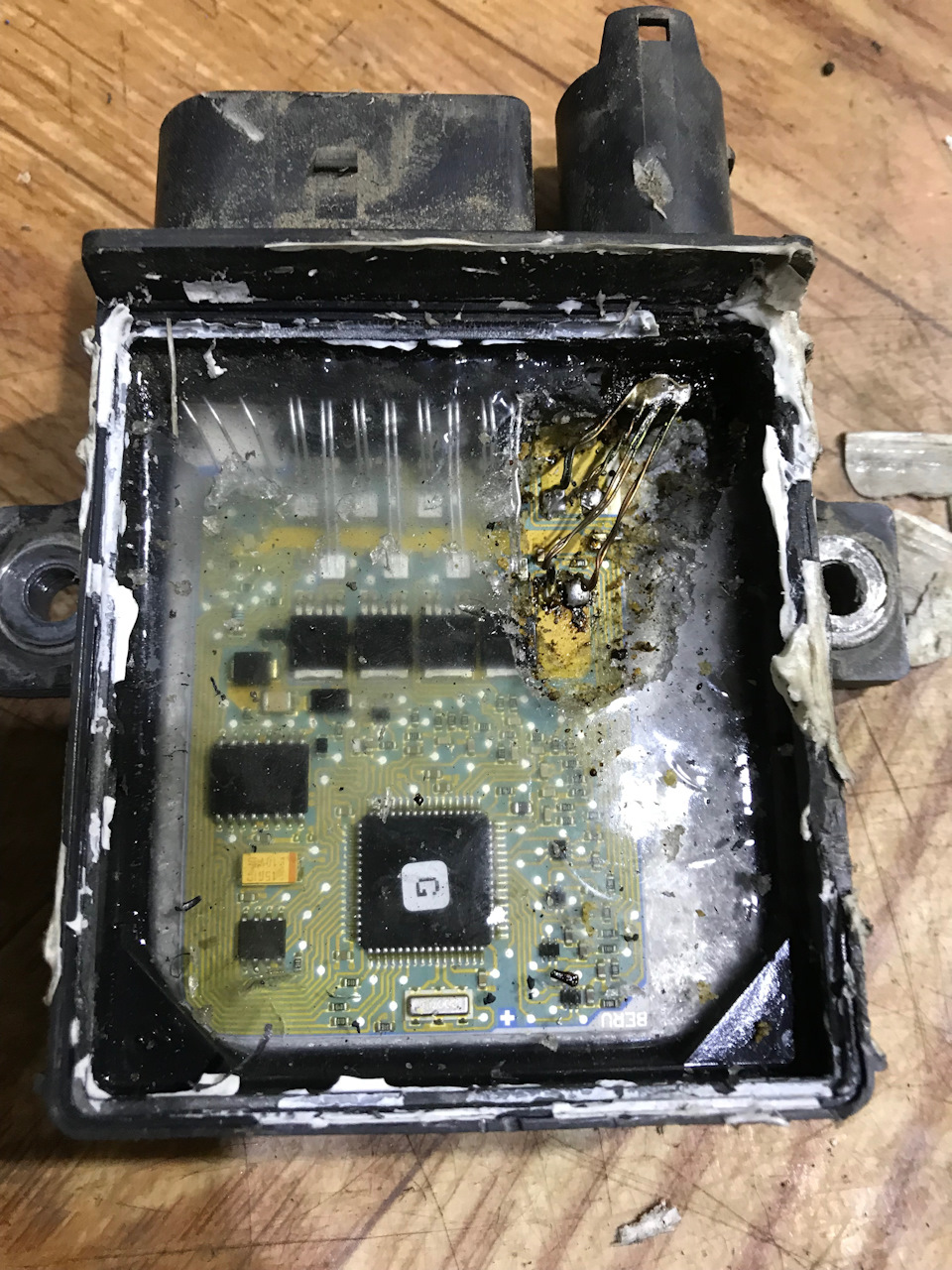

Далее вскрываем, мне было не сложно, так это делали до меня

С помощью прозвона вычисляем где обрыв.

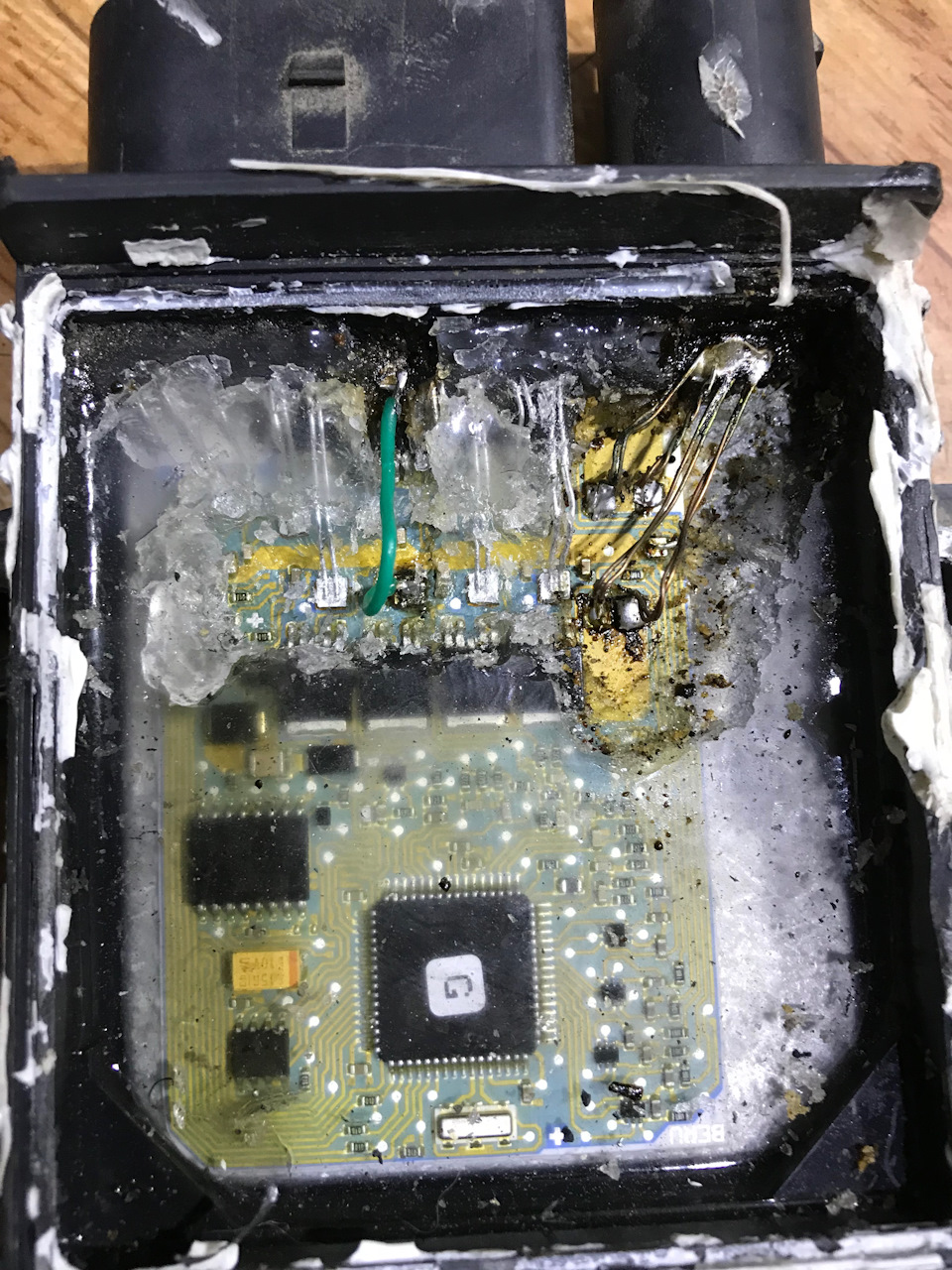

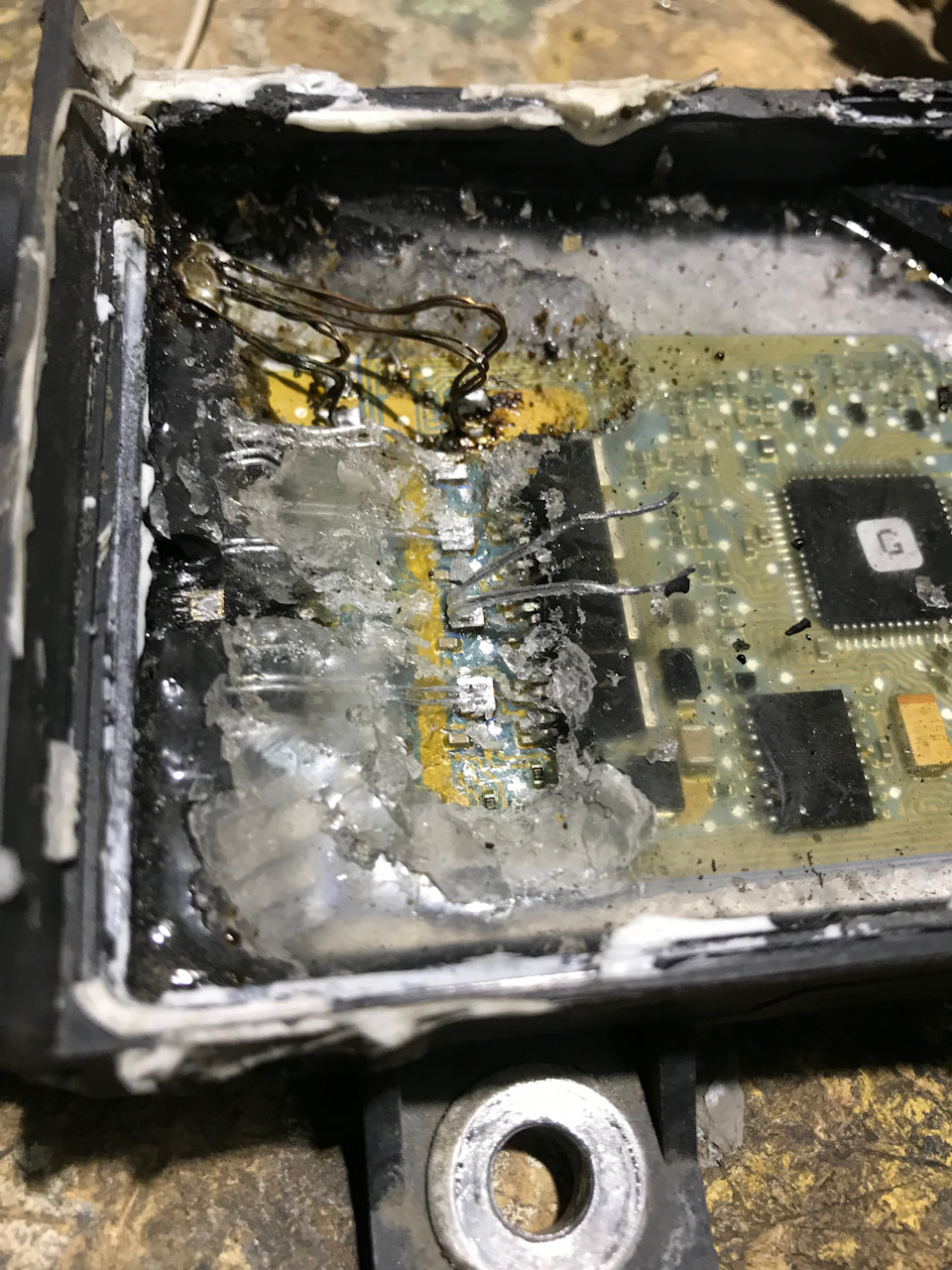

Проблема еще в том, что проводки эти из серебра, и просто так их не припаять, да даже другой провод не сразу смогли припаять.

Снова прозвон всех контактов, все норм. Сажаем крышку на герметик, и собираем в обратном порядке.
Результат — спираль больше не горит, бюджет сохранен

Источник

Заведется ли двигатель дизель если не работают свечи накаливания

Первый признак того, что необходимо проверить свечи накаливания на дизельном двигателе — на холодную он плохо заводится от стартера, при этом с толкача эта проблема не возникает. Как правило, проблема возникает в зимнее время, что особенно неприятно.

В статье подробно изложено по каким причинам выходят из строя свечи накала, какие они бывают, особенности работы систем подогрева на дизельных двигателях и как диагностировать неисправность тестером и другими способами, и можно ли это сделать, не снимая нагревательные элементы.

Как все работает?

Воспламенение топливно-воздушной смеси в цилиндрах дизельного двигателя происходит при температурах 800–850 °C. Когда мотор прогрет, такие показатели, в момент такта сжатия, достигаются моментально и запуск дизеля происходит без сбоев.

Но когда машина не прогрета, такой температуры, только за счет сжатия смеси, особенно в холодную погоду, достичь трудно — запуск двигателя проблематичен.

Чтобы решить эту проблему в дизелях были установлены свечи накала задача которых состоит в том, чтобы очень быстро прогреть воздух в цилиндрах до 75 градусов и тем самым обеспечить нужную температуру в момент такта сжатия.

Внутри изделий конструктивно предусмотрены две спирали — нагревательная и регулирующая.

Первая имеет функцию нагрева. Вторая за счет плавающего электрического сопротивления защищает свечу накала от перегрева.

Свечи будут работать до тех пор, пока температура охлаждающей жидкости не уйдет за отметку 60°C, это около 3 минут. Дальше мотор сможет работать без них.

Прежде, чем завести автомобиль необходимо включить зажигание и обратить внимание на панель приборов. Светящийся в виде спирали индикатор указывает на то, что происходит разогревание свечей накаливания. Как только лампочка погасла можно заводить машину.

В современных автомобилях, лампа в виде спирали может и не загореться. Это произойдет в том случае, если двигатель уже прогрет, а значит необходимость в свечах накала отпадает. Все это достигается благодаря современной электронике, отслеживающей температурные показатели мотора.

Также существуют свечи накаливания, которые долго держат температуру после разогрева, а поэтому отключаются сразу же после выключения стартера и подогревают воздух в цилиндрах дизеля за счет остаточного тепла.

Устройства очень энергозатратные, на нагрев одной свечи накала до 850-1350°C за пол минуты может уйти в среднем 8-16А (96–192 Вт), иногда 40А. Величиной напряжения и временем его подачи управляют электронный блок и тепловое реле (выключатель).

Последнее, при необходимости, только смыкает и размыкает цепь, тем самым устанавливая нужную температуру воздуха в цилиндрах. А ЭБУ регулирует весь процесс нагрева подавая сигналы на реле. Нужную информацию он берет от датчиков коленвала и охлаждающей жидкости.

Первым признаком, указывающим на то, что вышла из строя одна из свечей накала будет повторное загорание индикатора в виде спирали после запуска двигателя и продолжительное (около 50 сек) ее горение.

Если по истечении указанного времени, после прогрева автомобиля, индикатор не погас, значит вышло из строя реле времени (тепловой выключатель). Важно сразу же провести замену устройства иначе выйдут из строя свечи накаливания по причине перегорания их теплового штифта.

Если на улице еще относительно тепло (выше +5°С), то выход одного или двух изделий вы вряд ли заметите, автомобиль все равно будет заводиться.

В ином случае, когда шкала термометра будет приближаться к нулю и ниже, даже с одной неисправной свечей автомобиль на холодную завести проблематично. Это можно будет сделать только в том случае если он прогрет до 60°С и более.

Симптомы неисправности свечей накаливания дизельного двигателя:

Запуск двигателя происходит с трудом;

Авто не заводится;

Неровная работа двигателя на холостых оборотах;

Белый дым выхлопа (на холодную, имитация богатой смеси).

Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.

Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.

Причины неисправности свечей накаливания дизельного двигателя:

Плохое топливо или любые другие проблемы с топливной системой;

Проблемы в электропроводке или блоке управления.

Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.

Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.

В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.

Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.

Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.

Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?

1. Обязательная диагностика перед осенне-зимним периодом.
2. Покупайте только качественные свечи.

Способы проверки свечей накаливания на дизельном двигателе.

Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.

1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.

Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.

2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.

Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя. Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала.

Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.

Периодичность замены свечей накала на дизельном двигателе.

Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.

Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!

Все вопросы по тел.

Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в «ВКонтакте».

Разновидности свечей накаливания

Чтобы понимать процесс проверки свечей накала на дизеле, важно знать не только как все работает, но и какие изделия бывают.

Для дизелей выпускают два вида изделий:

1. Штифтовые (стержневые) свечи;
2. Керамические.

Время работа штифтовых свечей варьирует от 2 секунд до 2 минут. Внутренняя их полость заполнена оксидом магния. Внутри находится спираль, изготовленная из тугоплавкого сплава никеля, железа, хрома.

Керамические свечи накала считаются более надежными, так как непосредственно наконечник в них изготовлен из керамического порошка, а как известно, этот материал хорошо переносит колебания температуры (максимальная для таких изделий 1000°С).

Силиконовый нитрат, который входит в состав защитной оболочки элементов, также продлевает их срок службы.

Причины выхода из строя

Основные причины выхода из строя свечей накала две:

1. Выход из строя узлов топливной аппаратуры, к примеру, неисправное тепловое реле;
2. Придельный ресурс работы спирали.

Ориентировочно, через каждые 75-100 тыс. (часто через 50-75) км пробега нужно проводить диагностику свечей и при необходимости их менять. Как правило, меняется не только неисправное, а сразу все изделия.

Уменьшить срок службы свечей накала могут:

1. Загрязненные или неисправные форсунки – топливная струя, направляясь на нагревательный элемент разрушает его корпус, а в последующем, и саму спираль.
2. Не правильная установка изделий;
3. Прикипание свечей накала к головке блока цилиндров – в такой ситуации часто, при демонтаже, они ломаются.
4. Неисправное тепловое реле приведет к перегреву нагревательных элементов, их спирали перегорают, корпуса деформируются;
5. Неисправное ЭБУ.

Головная боль дизелиста. Для чего нужны и почему выходят из строя свечи накала

После разряженного либо вовсе приказавшего долго жить аккумулятора неработающие свечи накаливания — вторая основная причина, которая зимой не позволит при помощи стартера запустить дизель, даже если компрессия в его цилиндрах в норме.

Иными словами, когда свечи накала выходят из строя, отсутствия любых других неисправностей, способных осложнить холодный запуск, может быть недостаточно, чтобы без проблем завести дизельный мотор. Рассказывает Сергей Боярских.

Признаки неисправности

Задуматься над проверкой свечей накала в дизеле стоит при определенных признаках, которые могут быть явные и косвенные.

Явные признаки, которые наблюдаются визуальным осмотром:

1. Сильный нагар на наконечнике;
2. По причине большого напряжения вздулась калильная трубка;
3. Наконечник разрушен.

1. Автомобиль плохо заводится на холодную, эта проблема хорошо рассмотрена на примере Форд Мондео . Как правило, запустить двигатель удается с 5-6 попытки или с толкача.
2. Выхлопные газы бело-сизого цвета. Это указывает на то, что топливовоздушная смесь не воспламеняется и выходит через выхлопную систему.
3. Холодный двигатель на холостых работает не стабильно. Подогрев воздуха в одном из цилиндров отсутствует поэтому воспламенение там происходит с запозданием. Это проявляется хорошо ощутимой тряской в салоне.

Дополнительной причиной могут быть неисправные (бракованные) свечи накала установленные в процессе замены.

Самостоятельное выявление проблем

Процедура нетрудная. Самый простой способ – визуальный. Самый сложный связан с детальным изучением работоспособности двигателя.

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты.

Другие признаки таковы:

1. Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
2. Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
3. При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
4. Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
5. Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
6. Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
7. На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
8. На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
9. Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Это интересно: Съемник масляного фильтра – все виды и варианты своими руками: цепные, ременные, краб

Способы проверки (диагностика)

Многие владельцы дизельных автомобилей скажут, что слабым звеном в их машине является свечи накаливания. И это не далеко от истины.

Данные изделия действительно часто выходят из строя, при этом поломка могла произойти еще летом, а проявится зимой, тогда, когда авто перестало заводится в холодную погоду.

Прежде чем диагностировать неисправность важно понять по какому принципу работает подогрев дизеля в вашей машине.

На данный момент их существует два:

1. Включение свечей накаливания при каждом запуске мотора – свойственно для старых дизелей.
2. Периодическое включение элементов нагрева в зависимости от температуры двигателя и подающегося в систему воздуха.

Также важно понимать, какие виды свечей накала установлены, стержневые или керамические.

Если у вас автомобиль соответствует экологическим нормам до Евро 4, то скорее всего в дизельном двигателе стоят стержневые нагревательные элементы. Если Евро 5, 6 — керамические.

Последние имеют много дополнительных возможностей, основные из них:

1. Функция промежуточного накаливая, с помощью которой регенерируется сажевый фильтр DPF.
2. Предварительный и после пусковой нагрев – обеспечивает догорание топлива в холодном моторе.

Для проверки свечей накала, к примеру, на Рено Меган 2 универсал 1.5 86 л.с., Форд Мондео 2 1.8 90 л.с., Форд Транзит 2.2, Рено Лагуна 3 или других автомобилей с дизельными двигателями можно применить несколько способов. При чем подход к проверке будет одинаков вне зависимости от того, сняты они с мотора или стоят на месте.

1. ВИЗУАЛЬНЫМ ОСМОТРОМ. Проверяется целостность и состояние реле и проводки, после снятия – непосредственно изделия;
2. С ПОМОЩЬЮ ТЕСТЕРА (МУЛЬТИМЕТРА). Проверяется сопротивление обмотки или ее обрыв.
3. ИСКРООБРАЗОВАНИЕ. На новых дизелях с ЭБУ не применяется, так как последнее может выйти из строя.
4. С ПОМОЩЬЮ ЛАМПОЧКИ НА 12V. Простой способ проверки обрыва спирали.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена ремня ГРМ Лада Гранта

Для быстрой диагностики, при условии, что у вас есть доступ к свечам накала и мультиметр, можно измерить их сопротивление. Проверять нужно на холодную. Преимуществом является наличие бесконтактного амперметра (индукционного типа). Показатели должны варьировать от 0.6 до 4.0 Ом. В новой свече может быть 0.7-1.8 Ом.

Если такое низкое сопротивление ваш тестер не показывает, тогда можно проверить обрыв спирали – показания в бесконечность (1), как раз и укажут на это.

Также многие мультиметры поддерживают функцию звукового сигнала при прозвоне проводки — звук есть, значит спираль целая.

Несмотря на полученные результаты рекомендован внешний осмотр свечей, особенно если пробег авто перевалил за 50 тыс. км. Наличие деформации наконечника, оплавления, сажевых отложений недопустимы.

Если результаты предварительной диагностики плачевны сразу для всех свечей накаливания, тогда скорее всего, потребуется полная диагностики электрооборудования входящее в систему подогрева, так как одновременный выход из строя всех изделий указывает на глобальную неисправность.

Для проверки свечей накала на дизеле, помимо визуального осмотра, необходимо использовать все ниже описанные способы.

Каждый из них потребует наличия определенных приборов и знаний в электрике, но если вы дома на бытовом уровне сами ремонтируете электропроводку, то и здесь разберетесь.

Также читайте как проводить диагностику автомобиля через ноутбук.

Способы диагностики

У дизельных двигателей свеча накаливания является слабым звеном. Именно эта деталь чаще всего выходит из строя, причем случиться это может в самый неподходящий момент. Последствия такой неисправности не заставят себя долго ждать, особенно в зимнее время. В этом случае завести автомобиль не удастся.

Как правильно проверить свечи накала на дизеле? Существуют несколько способов:

• Проверка на «искру».
• Диагностика мультиметром.
• Хороший метод с лампочкой.

Стоит подробно их рассмотреть, что позволит определить, какие сопутствующие инструменты могут понадобиться.

Проверка свечей накала, не выкручивая с двигателя

Многие стремятся проверить свечи накала прямо на двигателе. Но таким способом провести качественную диагностику не удастся. А вот узнать подается ли напряжение на них, исправен ли запитывающий провод, можно. В этом поможет режим прозвона в тестере и вольтметр, а также обычная контролька.

Также важно проверить не окислены ли контакты и как надежно они подключены.

В некоторых дизелях можно визуально проверить как работает свеча, скорость и мощность ее накала. Это можно сделать через колодцы выкрученных форсунок.

Но такой способ редко используется, так как предпочтение отдают вышеперечисленным вариантам проверки, так как они более информативны.

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

1. Замер показания сопротивления;
2. Способом прозвона (если поддерживается);
3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

1. Отсоединить питающий провод от свечи накала;
2. Выставить на тестере регулятор в нужное положение;
3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать.

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом.

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления.

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

1. Отключаем от изделия запитывающий провод;
2. Переводим мультиметр в режим амперметра;
3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Как проверить свечи накала мультиметром

Проверку свечей дизеля мультитестером можно осуществлять в трех режимах:

Прозвонка свечи накала мультиметром на обрыв спирали

• в режиме прозвонки;
• замерить сопротивление;
• узнать потребляемый ток.

Прозвонить на обрыв нагревательного элемента можно даже и не выкручивая свечу из двигателя, а вот чтобы воспользоваться двумя другими методами проверки свечей накала тестером, желательно чтобы они все же были перед вами.

И так, для режима прозвонки нужно:

1. Перевести регулятор в соответствующее положение.
2. Отсоединить подающий ток провод от центрального электрода.
3. Плюсовой щуп мультиметра на электрод, а минусовым коснуться блока ДВС.
4. Нету звукового сигнала или не отклонится стрелка (если аналоговый тестер) — обрыв.

Измерение сопротивления свечи накала тестером

Данный метод поможет лишь выявить полностью нерабочую свечу накаливания, но неполадки с нагревательным элементом вы узнать не сможете.

Гораздо лучше проверить тестером сопротивление, но для этого нужно знать номинальное значение, которому должна соответствовать конкретная свеча. У исправной свечи сопротивление спирали составляет 0,7-1,8 Ом. Поскольку достаточно часто свечи хоть еще и срабатывают, но уже имеют большое сопротивление, вследствие чего потребляют меньше тока и блок управления, получив соответствующий сигнал, думает что они уже прогрелись, и отключает их.

С большой степенью достоверности результата касательно пригодности свечи, причем без её выкручивания с дизельного двигателя, можно узнать, проверив потребления тока.

Для замера нужно: на холодном моторе отключить от свечи питающий провод и подключить к нему (либо плюсу на АКБ) одну клемму амперметра, а вторую на центральный вывод свечи. Включаем зажигание и смотрим на показатели потребляемого тока. Ток потребления исправной свечи накаливания, в зависимости от типа, должен составлять 5-18A. Кстати, заметьте, что на первой секунде проверки показания будут максимальными, а затем, где-то через 3-4 сек., постепенно начинают падать, пока ток не стабилизируется. Стрелка или цифры на тестере должны снижаться, без рывков, равномерно. Все проверяемые свечи с двигателя должны иметь одинаковые значения протекающего тока. Если на какой-нибудь свече будет по-другому или вообще ничего не происходит, то имеет смысл открутить свечу и проверить накал визуально. Когда свеча накаливается частично (к примеру, самый кончик или середина) — показания будут значительно отличаться, а когда в обрыве — тока нет вовсе.

Стоит отметить, что при однополюсном подключении электропитания (когда масса на корпусе) одна штифтовая свеча потребляет от 5 до 18 ампер, а двухполюсная (от свечей накаливания два вывода) до 50А.

В данном случае, как и при измерении сопротивления, желательно знать номинальное значения потребления тока.

Когда нет времени делать контрольную лампочку или инструментов для извлечения свечей, либо они уже лежат на столе, может оказаться полезной проверка мультиметром. Но она имеет и свои недостатки — этот способ, как, и, проверка лампочкой, не позволяет выявить свечу со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания. Поэтому, для определения быстроты, степени и правильности накаливания, а также при отсутствии приборов под рукой, в обязательном порядке следует проверить свечи на предмет разогрева, аккумулятором.

Проверка лампочкой

Данный способ подразумевает использование обычной контрольки. Он не всегда возможен и относительно информативный, но тоже имеет право на жизнь.

Для проверки пойдет лампочка на 12В мощностью 21 Вт, к примеру, от стопов, два провода. Один из проводов можно сделать по короче, второй должен иметь достаточную длину, чтобы достать до аккумулятора.

Проверку можно проводить как на снятой свече накала, так и на установленной в двигателе.

В первом случае роль массы будет играть минусовая клемма АКБ, во втором – корпус блока дизеля.

1. Отключаем подающий напряжение провод от изделия;
2. Один провод контрольки подсоединяем к плюсовой клемме аккумулятора, второй – к клеммам свечей.
3. Если проверка осуществляется на снятых нагревательных элементах, то их корпуса должны касаться минусовой клеммы АКБ.

Яркое горение лампочки указывает на то, что обрыва нет. Отсутствие света – обрыв есть. Но в каком состоянии стержни изделий мы все равно не узнаем.

Единственно, что косвенно нам укажет на проблему, это тусклое горение лампы. Это даст понять, что нужно проводить более тщательную диагностику устройств, к примеру, тестером.

Проверка на искру

ВАЖНО: данный способ не применяется на современных дизельных автомобилях, так как это может привести к выходу из строя ЭБУ.

Если у вас старенький дизелек с системой подогрева, то для проверки свечей накала понадобиться только метровый провод с зачищенными по краям концами и аккумулятор.

Все делается по схожему алгоритму, описанному в предыдущем способе, разве что не будет лампочки. Если нагревательные элементы сняты с двигателя, то роль массы будет играть минусовая клемма аккумулятора.

1. Отключаем питание;
2. Один конец провода прикрепляем к «+» клемме аккумулятора;
3. Вторым резко касаемся к центральному электроду свечей накаливания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Можно ли смешивать моторные масла

Яркое искрение будет указывать на то, что свеча в хорошем состоянии, плохое – изделия требуют более тщательной диагностики.

Как проверить свечу накала лампочкой

Принцип проверки свечи накала лампочкой

И так, первый способ проверки свечи накала на двигателе (или уже с выкрученной) — использование контрольки. К лампочке 21 Вт (подойдет лампочка габаритов или стопов) припаивают два проводка, и одним из них касаемся клеммных выводов свечей (отсоединив предварительно питающий провод), а вторым на плюсовую клемму аккумулятора. Если лампочка загорается, значит, обрыва нагревательного элемента нет. И так поочередно к каждой свечи. Когда лампочка светится тускло или совсем не горит — свеча плохая. Поскольку метод проверки свечи накала лампочкой не всегда доступен, да и его результаты относительные, то следующим этапом является проверка тестером.

Проверка свечи на искру

Проверка свечи накала на искру, подобна предыдущему способу, только производится без лампочки и интенсивными касаниями резьбовой части.

Проверка на искрение в месте подключения питающего провода может производиться лишь на старых дизелях

, где отсутствует электронный блок управления.

Для проверки на искру вам понадобится:

1. Метровый кусок провода, очищенного на концах от изоляции.
2. Отключить свечи от шины подающей питание.
3. Один конец провода прикрутить к «+» АКБ, а второй, касательными движениями, прикладывать к центральному электроду.
4. На исправной свече будет наблюдаться сильное искрение, а на слабо разогревающейся искра образовывается плохо.

Ввиду опасности применения данного метода, на современных дизельных автомобилях не применяется, но знать его, хотя бы для того, как не нужно делать контролькой с лампочкой, обязательно!

Проверяем аккумулятором

Данным метод подразумевает снятие всех свечей накала. Это трудоёмкая работа и занимает определенное время, часть из которого – это открыть доступ к самим изделиям.

Но зато это наиболее информативный способ, гарантирующий хороший результат, так как каждая свеча находится перед глазами и весь процесс разогрева отчетливо виден. Тут же можно визуально выявить явные дефекты.

Для проверки понадобиться заряженный аккумулятор и провод длиною до 1 метра, но не менее 50 см.

Особенность заключается в том, что можно проверить каждую свечу по отдельности или подключить все параллельно (будет поступать одинаковая сила тока на все элементы).

Последний способ будет предпочтительней, так как позволит сразу визуально оценить скорость разогрева всех стержней, которая должна быть одинаковой (разница не более 1 с), но и провода при этом потребуется больше, да и времени на подготовку.

1. К «-» клемме батареи прикрепляется провод;
2. К «+» клемме прижимается централь свечи накала;
3. Минусовой провод прижимаем к корпусу изделия.

Нагреваться стержень должен быстро (в среднем 2-5 секунды) начиная с кончика и иметь вишневый оттенок. Если нагрева нет или он медленный, то свеча неисправна.

Время разогрева кончика каждой свечи от начала нагрева до приобретения им вишневого оттенка желательно замерить, чтобы потом сравнить.

Свечи накала с одинаковым временем нагревания следует разделить на группы. Та группа, которая входит в среднее время разогрева 2-5 секунд остается, остальные заменяются.

Идеальным будет вариант, когда у вас есть новая свеча накаливания и ее показатели можно взять за эталонные.

Что касается нагревательных элементов, которые разогреваются очень медленно, то тут ситуация понятна, но у многих возникнет вопрос – «зачем выбрасывать свечи, которые разогреваются слишком быстро?».

Слишком быстрый разогрев указывает на, то, что изделия прогреваются не полностью, а частично, т.е. КПД их работы минимальный, а значит свои функции они не выполняют. Как правило, у таких свечей накала наблюдаются механические повреждения на корпусе.

ПОЧЕМУ ЭТО ТАК ВАЖНО? Давайте представим ситуацию, когда нагревание воздуха в цилиндрах происходит с разным временным интервалом и плохо (свеча работает с низким КПД).

Получается, что в одном цилиндре все хорошо, смесь воспламеняется вовремя, в другом же, наоборот, смесь воспламеняется с запозданием. Вибрация в салоне и дергание двигателя будет указывать на данную проблему.

Методики диагностики

Периодически диагностировать своими усилиями свечи в собственном автомобиле крайне необходимо. Часто их диагностику выполняют специалисты, осуществляющие ТО всего автомобиля или его силовой системы.

Свечи зажигания – составляющие, вполне доступные и для самостоятельной диагностики. Проведение этой работы не является проблематичным. Важно аккуратно вынуть, сложить их по порядку, чтобы затем не перепутать.

Визуальный метод

Как уже было замечено, самый простой метод диагностики – визуальный. Как проверить работоспособность свечей зажигания? Здесь особое внимание уделяется внешнему облику. Далее предложены фотопримеры с разными кондициями:

1. Нормальное рабочее состояние.
2. Повышенные траты горючего.
3. Слабый состав из горючего и воздуха.
4. Лишнее образование присадок.
5. Маслоотражательные колпачки в плохом состоянии.
6. Сломан один из клапанов или перегородка между кольцами поршня.
7. Мотор трудился слишком долго или применялось топливо низкого качества.
8. Сгорело масло из-за выработки маслосъёмных колец поршня.

Как проверить исправность свечей зажигания? На них исключаем: деформации, сколы, разные царапины и т. д.

Если на каждом тепловом конусе сажа и гарь, то горючее подаётся равномерно и прогарает стабильно. Если есть разница в количестве нагара, топливо подаётся проблематично.

Если на элементах есть масляный нагар, это признак, что мотор топливная технология подлежат восстановлению.

Исключаем также тёмные дорожки. Это признак разрушенного глазурованного покрытия.

Если был обнаружен один или несколько их обозначенных признаков, это ещё не является свидетельством полной изношенности. Абсолютно удостовериться в этом возможно только оборудованием.

Диагностика с применением мультиметра

Как проверить свечи зажигания мультиметром? Мультиметр – крайне удобный прибор для проведения подобных диагностик. Его также называют тестером. Не нужно его путать со стендовой проверкой. Стенды встречаются на СТО. Для дома он совершенно не годится. Проверка свечей зажигания мультиметром: применяя щупы, можно осуществить их изучение на присутствие внутреннего короткого замыкания.

С мультиметром работать довольно просто. К тому же по своей конструкции он не является сложным прибором. А как проверить сопротивление свечи зажигания мультиметром? Для выявления потенциальных коротких замыканий производятся такие действия: щуп данного прибора накидывается на элемент, последний щуп – на её цокольную часть. Если при контакте образуется искра, значит, проблем нет. Она года к дальнейшему использованию. Вот как проверить свечи зажигания тестером.

Диагностика с помощью особого пистолета

Это довольно интересная методика. И часто задействуется для домашнего диагностирования. Здесь необходим особый пистолет для проверки свечей зажигания. Этот прибор в мировой автомобильной практике используется уже достаточно долгое время. А вот отечественные автолюбители стали его широко применять сравнительно недавно.

Эта методика подразумевает проверку под специальным давлением. Алгоритм проведения данной операции:

1. Свеча ставится в специальный разъём пистолета. Затем на неё крепится колпачок.
2. После надёжной фиксации свечи, следует нажать на курок такого пистолета. После нажатия требуется проявить наибольшую сосредоточенность.
3. Если после этого нажатия образовалась искра, а на самом пистолете засияла лампочка, значит, проверяемая деталь работоспособна.

Обозначенная методика не завоевала огромную славу среди российских автолюбителей, поскольку она не гарантирует абсолютной уверенности в хороших рабочих кондициях свечи. К тому же проверка производится под давлением. А в пистолете оно существенно отличается от давления в автомобильной технологии. Но зато, благодаря этой методике водитель может совершенно не сомневаться в поломке свечи. Тем более, если этот факт был определён в процессе проверки.

Это интересно: Салонный фильтр ВАЗ-2112: где находится, как поменять своими руками

Проверка искры

Тестер зажигания – самый простой и доступный способ оперативно проверить систему зажигания на работоспособность. Поочерёдно выкручиваем каждую свечу, при необходимости протираем или очищаем её от нагара. Специальным щупом тестера проверяем зазоры между электродом и корпусом проводника.

Совет. Для каждого автомобиля предусмотрен свой стандарт зазоров, которые можно узнать в инструкции по эксплуатации. При отсутствии таковой книги, обратитесь за консультацией к мотористу ближайшего сервисного центра или поищите информацию в сети интернет.

Далее прикладываем проводник к корпусу мотора, чаще всего это крышка головки блока цилиндров. Таким образом, мы обеспечиваем постоянный контакт в сети электропитания. Запускаем стартер в течение 3 – 5 секунд, смотрим на наличие или отсутствие искры.

Также запоминаем цвет, с которым она проскакивает, так как это важно для дальнейшей диагностики. Голубой цвет указывает на полноценную работоспособность проводника, красный или иной – наличие поломки.

Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

1. Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
2. Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
3. С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
4. Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
5. При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.

Визуальная проверка

По состоянию свечей накала можно диагностировать не только неисправности, связанные с самими изделиями, но и много других проблем связанных с деталями цилиндропоршневой группы, электронного оборудования системы подогрева, топливной системы.

Но прежде, чем демонтировать нагревательные элементы, обратите внимание, как они закручены, хороший ли у них контакт с питающей шиной, если он слабый, то и свечи будут работать плохо.

Неправильный демонтажи и монтаж элементов, особенно связанный с моментом затяжки, приводит к повреждению электрода, потери компрессии, разрушению сердечника в результате его вибрации (характерно для керамических свечей, которые не затянуты).

Сами свечи накаливания желательно снимать только в том случае, когда проверка тестером показала явные проблемы с ними. Нагревательные элементы очень хрупкие и есть большая вероятность их повреждения, особенно если они прикипели.

Затяжку нужно проводить только динамометрическим ключом с усилием не более 20 Нм. Все остальные гайки закручиваются без нажима вручную обычным ключом.

Нельзя допускать, чтобы был сильно уменьшен зазор между калильной трубкой и корпусом – это приведет к перегреву свечи.

Все это нужно учесть перед снятием и визуальным осмотром изделий.

Оплавление кончика

1. Перегрев в результате позднего зажигания или низкой компрессии;
2. Впрыск топлива происходит рано;
3. Вышел из строя напорный клапан. Признак – двигатель работает с нехарактерным звуком. Из-под гайки топливопровода идущего к форсунке, при ее выкручивании на работающем автомобиле, идет пена, а не топливо.
4. Забитые форсунки. Это приводит к неправильному распылу топлива. Проверка форсунок делается на стенде, где визуально видно, как формируется факел впрыска.

Дефекты на свече

Если на свечах накала выявлены преждевременные дефекты (пробег авто не большой): вздутие корпуса, следы перегрева, трещины, то причинами этому может быть:

1. Вышло из строя реле накала. Оно долго не отключается, что и приводит к перегреву.
2. Повышенное напряжение в бортовой сети.

В первом случае придется проверять реле тестером (омметром). А определить, вообще оно работает или нет, можно по характерным щелчкам. Во втором случае нужно проверить напряжение бортовой сети мультиметром.

В предкамере головки блока цилиндров находится самая тонкая часть свечей. Обратите на нее внимание. Корпус здесь не должен иметь оплавленные участки и трещины. Это является признаком того, что скоро изделие выйдет из строя несмотря на то, что сейчас работает. Лучше его сразу заменить.

Источник
