Ремонт Brother MFC-J825DW

Струйный принтер Brother MFC-J825DW не видит картридж

Принесли в ремонт струйный принтер Brother MFC-J825DW с ошибкой ” не обнаружен картридж, переустановите медленно Пурпурный”. Далее сообщение “откройте крышку отсека с картриджами, вставьте картридж”. При замене картриджа все повторяется вновь.

Отсек с картриджами был залит чернилами magenta.

На каждый картридж (всего их 4) в блоке картриджей установлено по 3 датчика. Нижний блок датчиков картриджей часто заливается чернилами, если хотя бы 1 из картриджей протекает.

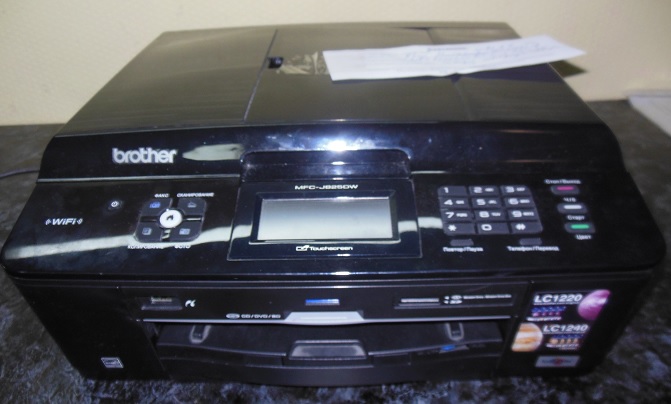

Разборка Brother MFC-J825DW

Вынимаем штангу держателя сканера.

Снимаем левую крышку принтера (на защелках).

Снимаем правую крышку принтера (на защелках).

Вынимаем шлейф сканера

и кабели, идущие от сканера.

Снимаем правую петлю сканера (поднимаем вверх рычаг, поднимаем петлю вверх).

Откручиваем винт крепления левой петли.

Поднимаем и снимаем сканер. Откручиваем 3 винта панели управления и индикации.

Снимаем панель, отсоединяем шлейфы и кабели под ней.

Откручиваем 5 винтов крышки

Открываем левую переднюю крышку, приподняв верхние защелки.

Снимаем заднюю крышку-направляющую и снимаем верхнюю крышку.

Справа блок картриджей, который снимается вверх после отсоединения шлейфов и кабелей, крепится на защелках.

Под блоком картриджей адсорбер весь пропитан протекающими из картриджа чернилами.

Ремонт датчиков

За обнаружение картриджей отвечают верхний и нижний блок оптических датчиков картриджей.

В нашем случае нерабочим оказался правый датчик картриджа magenta, а именно фотосопротивление. Причина поломки – залитие чернилами.

Поскольку подобных датчиков в продаже не нашлось, пришлось изготавливать приемник самому из оптопары лазерного принтера Samsung. Старую оптопару разрезали, оставили только фотодиод. Вместо сгоревшего фотосопротивления поставили доработанное фотосопротивление от оптопары Samsung.

После сборки ошибка определения картриджа исчезла, все заработало.

Кстати, сейчас датчики картриджей Brother есть в наличии и в продаже. А также есть и плата с датчиками.

Ошибка Brother MFC-J825DW “Неверный цвет чернил”

Еще один Brother MFC-J825DW теми же симптомами: принтер требует вставить пурпурный картридж. После разборки обнаруживаем залитый пурпурными чернилами датчик обнаружения картриджа в нижнем ряду датчиков. Кстати, залитие было вызвано вот чем, смотрите фото ниже.

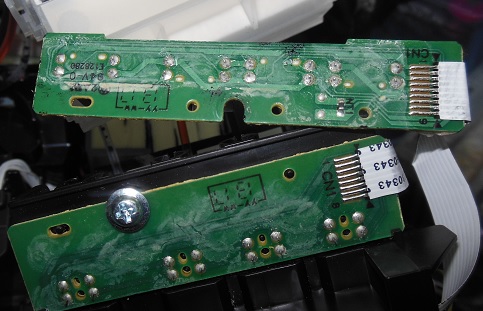

На одной из шторок, перекрывающей датчик обнаружения картриджа, обнаружено желе из полузасохших чернил. Эта масса и залила датчик. После залития датчик выходит из строя – отваливается одна ножка. После замены оптопары датчика появилась ошибка “Неверный цвет” картриджа. Ошибка постоянная, ничем не убирается. Такая ошибка была вызвана налетом на средней плате с датчиками цвета и наличия чернил.

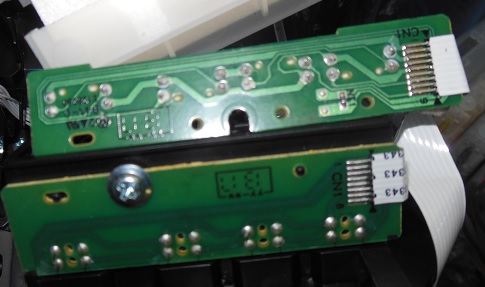

После промывки спиртом платы приобрели изначальный цвет.

После обратной сборки ошибка “неправильного цвета картриджа” исчезла.

Цена ремонта неисправного датчика Brother MFC-J825DW в Комплэйс 2500 р.

Чистка головки

Если Brother MFC-J825DW печатает с полосами, отсутствует какой-нибудь цвет, нужна чистка головки.

Чистка печатающей головки MFC-J825DW – сложное дело. Во-первых, ее сложно снять. А во-вторых, у нее нет штуцеров. Поэтому стоимость чистки от 2000 рублей до 3000 рублей. Цена чистки зависит от степени того, насколько головка засохла, а также сколько цветов отсутствует.

Источник

Brother mfc-j825dw не видит картридж

При ремонте МФУ/принтеров Brother может возникнуть ситуация, когда принтер не видит картридж или несколько картриджей. Почему МФУ brother mfc-j825dw не видит картридж, пишет вставьте картридж, хотя он вставлен? Как это исправить?

Проблема очевидно кроется в оптических датчиках, которыми напичканы эти струйные принтеры. На каждый картридж установлено несколько оптических датчиков.

В mfc-j825dw установлено 12 оптических датчиков по 3 на каждый из четырех картриджей. В принтере установлены 3 платы с 4-мя датчиками на каждой. Нижняя чаще всех подвергается залитию чернилами. Отвечает она за определение наличия картриджа в принтере. Понятно, что чем больше датчиков, тем ниже надежность принтера, тем чаще эти датчики выходят из строя, причем горят обычно фотоприемники. В нашем случае сгорел фототранзистор в одной оптопаре.

При ремонте струйного принтера Brother в первую очередь нужно проверять исправность открытых оптопар, и в случае обнаружения неисправных – заменять их. Перенаправление сигнала от исправной оптопары схему с неисправной приводит к тому, что принтер “ругается” на оба картриджа, поскольку используется схема с открытым коллектором, и к коллектору добавляется еще одно нагрузочное сопротивление параллельно первому.

Пробовали искать подходящую по размерам открытую оптопару, но в продаже таких оптопар не нашли. Пришлось подбирать из множества имеющихся у нас деталей и дорабатывать конструкцию. В итоге все заработало. Сейчас у нас появились в продаже датчики картриджей.

Продажа оптических датчиков картриджей Brother

Для платы датчиков B57015-1 есть датчики – оптопары, которые подходят по параметрам.

Цена одной оптопары 500 рублей. Высылаем почтой России. Цена с отправкой равна 500 рублей+стоимость отправки почтой до вашего адреса.

В продаже также есть плата датчиков картриджей B57015-1.

Цена платы B57015-1 1500 рублей.

Почему brother не видит картридж

Основная причина того, что струйный принтер brother mfc или DCP не опознает картридж – совместимые картриджи, ПЗК или СНПЧ. Эти картриджи обычно плохого качества и протекают. Чернила попадают на плату датчиков и датчики горят. Замена датчика картриджа обычно решает проблему.

Источник

Как промыть систему подачи чернил принтера Brother – инструкция

Все принтеры и МФУ Brother оборудованы неподвижными картриджами и внутренней системой подачи красителя, по которой чернила поступают в специальную буферную камеру на печатающей головке. Такая непростая и трудноразбираемая конструкция осложняет промывку этого принтера. С помощью данного руководства вы сможете промыть внутреннюю систему при переходе с проблемных чернил или после долгого (много месяцев) простоя принтера.

Помните – все операции следует выполнять медленно и осторожно. Приступая к данной процедуре, вы рискуете повредить принтер и выполняете все действия на свой страх и риск.

Для того, чтобы не приходилось прибегать к промывке, регулярно печатайте на принтере (раз в неделю) или не выключайте его (тогда прокачка будет производится автоматически), а также используйте только качественные, на 100% совместимые чернила для Brother, например InkTec B1100 или смешанный комплект с пигментом OCP BKP 45.

Инструкция подходит для всех принтеров и МФУ на оригинальных картриджах Brother LC1240, LC1280, LC1220, LC71, LC1000, LC970, LC960, LC57, LC51, LC37, LC16, LC38, LC980, LC1100, LC985, LC61, LC98, LC563, LC565, LC567, LC529, LC525, LC103, LC105, LC107, LC123, LC125, LC127, LC3617, LC3619, LC3211 и других с боковым расположением чернилозаборного штуцера.

Инструкция по промывке

1. Нужно выключить принтер так чтобы каретка не была припаркована – например, выдернуть шнур питания во время печати.

2. Удалите бумагу из принтера, если она там есть, в том числе из нижнего лотка.

3. Откатите каретку в правый край к месту парковки. Сверните сухую салфетку (желательно не бумажную, безворсовую) и, постелив её между роликами на поверхности, над которой происходит печать, закатите каретку на салфетку.

4. Далее выньте картриджи из принтера.

5. Наберите в шприц 3-4 мл. промывочной жидкости и 5-6 мл. воздуха, наденьте на шприц специальную насадку. Если насадки нет, то можно использовать подходящую по диаметру трубку, например от медицинской системы для переливания растворов – капельницы (можно купить 30-40 рублей в любой аптеке). А если у вас есть ПЗК для Brother, можно заправить их чистящей жидкостью и делать все процедуры надавливанием через воздушное отверстие перезаправляемых картриджей, таким образом выдавливая сервисную жидкость в принтер.

Промывка Brother надавливанием через воздушное отверстие

6. Наденьте шприц с насадкой, либо другой конец трубки (если используете капельницу), на один из заборных штуцеров принтера в посадочном гнезде картриджа.

7. Медленно – по 1 мл в минуту, начинайте вдавливать промывочную жидкость в систему. Воздух запускать в систему нельзя! Чернила начнут поступать на салфетку, которую нужно будет заменить когда она станет слишком мокрой. Если вы передвинули поршень шприца на 3 мл, а чернила не начали поступать на салфетку и промывочная жидкость не начала убывать из шприца, не продолжайте – доверьте дело профессионалам, продолжив можно повредить герметичность внутренней СНПЧ и в последствии всё равно придётся обратиться в сервисный центр, но уже для более серьёзного ремонта.

Когда шлейф будет заполнен чистой промывочной жидкостью и на салфетку начнёт поступать не подкрашенная промывочная жидкость, можно прекратить процедуру.

8. Теперь нужно повторить процедуру, используя чернила вместо промывочной жидкости.

9. После этого, установите в принтер картриджи и проведите очистку печатающей головки. После очистки лучше распечатать несколько листов с полной заливкой проблемным цветом.

Инструкция подходит для принтеров и многофункциональных устройств Brother MFC-J2510, MFC-J2310, MFC-J3720, MFC-J3520, DCP-J4110DW, MFC-J4410DW, MFC-J4510DW, MFC-J4610DW, MFC-J4710DW, DCP-J105, DCP-J100, MFC-J200, MFC-J2320, MFC-J2720, DCP-130C, DCP-135C, DCP-150C, DCP-330C, DCP-350C, DCP-540CN, DCP-750CW, MFC-235C, MFC-240C, MFC-260C, MFC-3360C, MFC-440CN, MFC-465CN, MFC-5460CN, MFC-660CN, MFC-885CW, DCP-J315W, DCP-J515W, DCP-J125, DCP-185C, MFC-990CW, MFC-490CW, MFC-670CD, MFC-5890CN, DCP-535CN, MFC-930CDWN, MFC-930CDN, MFC-5490CN, MFC-6490CN, DCP-295CN, MFC-3340C, MFC-420CN, MFC-425CN, MFC-5440CN, MFC-580, MFC-5840CN, MFC-5860CN, MFC-620CN, MFC-640CW, MFC-820CW, MFC-J265W, MFC-J410, DCP-195C, DCP-6690CW, DCP-165C, DCP-145C, DCP-385C, DCP-585CW, DCP-375CW, MFC-250C, MFC-290C, MFC-790CW, MFC-6890CDW, MFC-255CW, MFC-J6510DW, DCP-115C, DCP-J525W, MFC-J5910DW, MFC-J6510DW, MFC-J6910DW, MFC-J825DW, MFC-J430W, MFC-J825DW, MFC-J2330DW, MFC-J2730DW, MFC-J3530DW, MFC-J3930DW и других на указанных выше картриджах.
