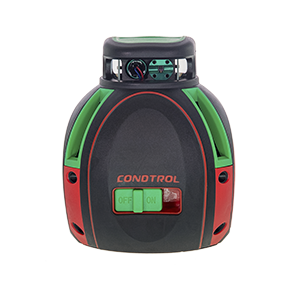

Лазерный нивелир CONDTROL Unix360 Green pro 1-2-136

• Тип выравнивания: автоматическое
• Направление лучей: горизонталь 360 град./2 вертикали
• Резьба под штатив: 1/4 дюйм
• Вес нетто: 0,62 кг

Все характеристики

Спишите до 5996 р. бонусами Начислим 149 бонусов

Лазерный нивелир CONDTROL Unix360 Green pro 1-2-136 создает круговую горизонтальную плоскость 360° и две вертикальные ортогональные плоскости. Благодаря режиму работы с приемником можно увеличить рабочую дальность до 100 метров. Прибор имеет яркий зеленый луч, который обеспечивает отличную видимость даже на улице. Высокоточный маятниковый компенсатор гарантирует точность 0.2 мм/м.

Особенности Condtrol Unix360 Green pro 1-2-136

	Прочность Ударопрочный корпус выдерживает падение с высоты без существенных повреждений.
	Удобство эксплуатации Большой переключатель служит для включения/выключения CONDTROL Unix360 Green pro 1-2-136.

Технические характеристики Condtrol Unix360 Green pro 1-2-136

Прибор внесен в госреестр и утвержден Росстандартом. Вы можете пройти поверку и получить сертификат в метрологической лаборатории.

По типу выравнивание у лазерных уровней может быть автоматическим и ручным.

В автоматизированном уровне прибор самостоятельно настраивает точное положение горизонтальной плоскости, относительно которой будут вестись дальнейшие измерение высоты удаленной от нивелира точки. Эта функция очень полезна при необходимости вести неоднократные измерения высот, например при планировании участка на стройплощадке.

При ручном выравнивании оператор сам настраивает положение плоскостей с помощью обычных пузырьковых выравнивателей, наподобие тех, что присутствуют в ручных уровнях.

Возможность построения непрерывной линии по всей плоскости.

Источник

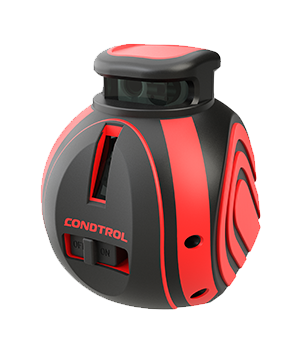

CONDTROL UniX 360PRO

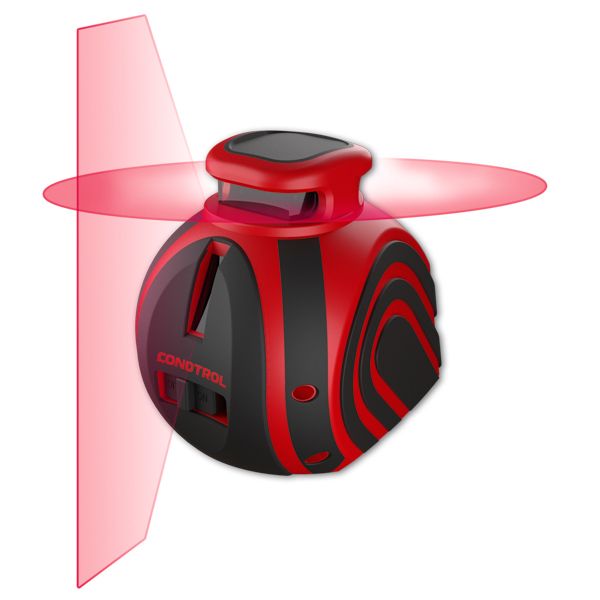

CONDTROL UniX 360 Pro – старшая модель лазерного нивелира Unix 360 Set. Эта модель также проецирует круговую горизонтальную плоскость 360° и две вертикальные ортогональные плоскости. CONDTROL UniX 360 Pro работает в диапазоне до 80 метров с детектором, а точность прибора составляет 0,2 мм/м.

Лазерный нивелир UniX 360 Pro использует оригинальное оптическое решение Condtrol, за счет которого прибор лишен недостатка нивелиров использующих конусную линзу – неравномерное распределение мощности лазерного луча по плоскости, которое может достигать, на отдельных сегментах, разницы в 2,5 раза. Использование оригинальной конструкции не только устранило эту проблему, но и позволило сделать лазерный нивелир Condrol Unix 360 Pro ремонтопригодным, что не возможно для приборов с конусными линзами, а также предоставило возможность проводить сервисное обслуживание и подстройку линз. Корпус Unix 360 Pro построен на базе металлической рамы, поэтому он отлично защищен от падений с высоты.

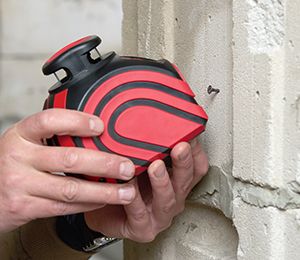

Condtrol UniX 360 Pro имеет резьбу для крепления на штатив 1/4″, а также специальную петлю для крепления на гвоздь или фирменные аксессуары Condtrol – Clamp, Krab, Wall Mount.

Точность, мм/м	± 0,2
Диапазон работы, м	40
Диапазон работы (с приемником), м	80
Диапазон работы компенсатора, °	± 5
Лазерный излучатель, нм	4×635
Источник питания	3×1,5В
Влагозащита	IP54
Габаритные размеры, мм	109x109x91

Комплект поставки:

Лазерный нивелир – 1 шт.
Сумка – 1 шт.
Элемент питания – 3 шт.
Руководство пользователя – 1 шт.

Источник

CONDTROL Unix360Pro 1-2-108 инструкция по эксплуатации онлайн — страница 10

Инструкция CONDTROL Unix360Pro 1-2-108 для устройства лазерный нивелир содержит страницы на русском языке.

Размер файла: 921.47 kB. Состоит из 15 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

CONDTROL UniX 360 Pro

CONDTROL UniX 360 Pro

Мультипризменный лазерный нивелир uniX 360 condtrol предназначен для построения и
контроля вертикальных и горизонтальных плоскостей и линий (см. рис. a-c), а также линий и
плоскостей с произвольным наклоном (см. рис. d). Прибор пригоден как для эксплуатации в
закрытых помещениях, так и на открытых строительных площадках.
Прибор имеет 2 режима работы:

— с автоматической компенсацией наклона корпуса прибора до ±5° для построения
горизонтальных и вертикальных плоскостей и линий (см. рис. e, f).
— для построения плоскостей и линий под произвольными углами (см. рис. d);

Импульсный режим позволяет использовать детектор для увеличения дальности работы, а
также для работы в условиях хорошей освещенности, когда лазерный луч плохо виден.

Изображения прибора, аксессуаров представлены на рис. g, h.

1 – Окна лазерных излучателей
2 – Кнопка переключения режимов работы
3 – Кнопка импульсного режима / режима построения наклонных плоскостей
4 – Индикатор питания
5 – Индикатор импульсного режима
6 – Крышка батарейного отсека
7 — Резьба крепления на штатив 1/4’’
8 – Движок блокиратора
9 – Крепление под гвоздь/саморез
10 – Штатив с элевационной головкой*
11 – Штатив-штанга трансформер*
12 – Универсальное крепление Wall mount*
13 – Сумка
14 – Очки для работы с лазерным инструментом (красные)*
15 – Электронный отражатель (детектор)*
16 — Мини-штатив 1/4’’*
17 — Универсальное крепление clamp*

* Не входят в комплект поставки

Лазерный нивелир – 1 шт.
Сумка – 1 шт.
Элемент питания – 3 шт.
Руководство пользователя – 1 шт.

УКазаниЯ По ТехниКе БезоПаСноСТи

Перед началом работы с прибором внимательно изучите данную инструкцию. Неправильное
обращение с прибором может привести к тяжелой травме, нанести значительный ущерб.
Сохраняйте данную инструкцию. При передаче прибора во временное пользование
обязательно прилагайте к нему данную инструкцию.
— Не используйте прибор не по назначению.
— Не удаляйте предупреждающие таблички и предохраняйте их от стирания, т.к. они содержат
информацию по безопасной эксплуатации прибора.
Вы приобрели прибор с нанесенными на него предупреждающими табличками на английском
и немецком языках. Пожалуйста, ознакомьтесь с содержанием табличек на русском языке:

Лазерное излучение
Не направляйте в глаза
Лазер класса 2

Источник

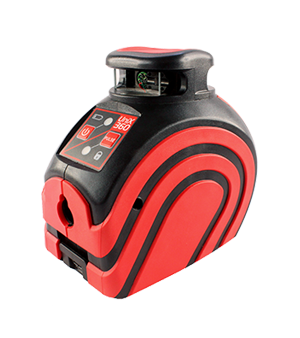

Лазерный нивелир CONDTROL Unix360

•
•

•
•

Лазерный нивелир CONDTROL Unix360

Профессиональный лазерный нивелир CONDTROL UniX360 проецирует круговую горизонтальную плоскость 360° и одну традиционную вертикальную линию с углом развертки 140°. В нивелире применен высокоточный маятниковый компенсатор, в отличие от аналогов конкурентов, обеспечивающий точность 0,2 мм/м. А отличительной особенностью модели является супер яркий лазер, который позволяет эффективно работать на расстоянии до 100 метров с детектором даже на улице.

Благодаря использованию оригинального оптического решения компании CONDTROL, лазерный нивелир UniX 360 лишен одного из основных недостатков лазерных нивелиров проецирующих горизонтальную плоскость 360° – неравномерное распределение мощности лазерного луча по плоскости, на отдельных сегментах, достигающего разницы в 2,5 раза.

Использование оригинальной конструкции не только позволило сделать Unix 360 ремонтопригодным, в отличие от аналогов использующих конусные линзы, а также проводить сервисное обслуживание и подстройку оптических линз. Встроенная металлическая рама обеспечивает высокую степень защиты прибора, благодаря этому CONDTROL UniX 360 выдерживает падение с высоты без существенных повреждений и потери работоспособности.

Лазерный нивелир CONDTROL UniX 360 имеет резьбу для крепления на штатив 1/4″, а также специальную петлю для крепления на гвоздь или фирменные аксессуары CONDTROL – Clamp, Krab, Wall Mount.

Комплектация: нивелир, сумка, источники питания, кабель внешнего питания, инструкция.

Источник

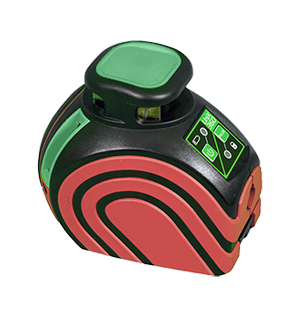

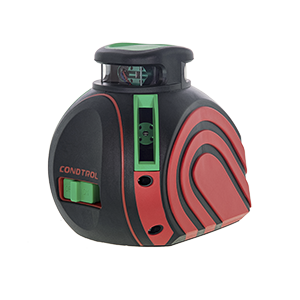

Лазерный нивелир CONDTROL Unix360 Green pro

•
•
•
•

•
•
•
•

Лазерный нивелир CONDTROL Unix360 Green pro

CONDTROL UniX 360 Green Pro – старшая модель лазерного нивелира Unix 360 Green . Эта модель также проецирует круговую горизонтальную плоскость 360° и две вертикальные ортогональные плоскости. CONDTROL UniX 360 Pro работает в диапазоне до 100 метров с детектором, а точность прибора составляет 0,2 мм/м.

Лазерный нивелир UniX 360 Green Pro использует оригинальное оптическое решение CONDTROL, за счет которого прибор лишен недостатка нивелиров использующих конусную линзу – неравномерное распределение мощности лазерного луча по плоскости, которое может достигать, на отдельных сегментах, разницы в 2,5 раза. Использование оригинальной конструкции не только устранило эту проблему, но и позволило сделать лазерный нивелир CONDTROL Unix 360 Pro ремонтопригодным, что невозможно для приборов с конусными линзами, а также предоставило возможность проводить сервисное обслуживание и подстройку линз. Корпус Unix 360 Pro построен на базе металлической рамы, поэтому он отлично защищен от падений с высоты.

UniX 360 Green Pro имеет резьбу для крепления на штатив 1/4″, а также специальную петлю для крепления на гвоздь или фирменные аксессуары CONDTROL – Clamp, Krab, Wall Mount.

Комплектация: нивелир, сумка, источники питания, кабель внешнего питания, инструкция.
