Ремонт ноутбуков Dell INSPIRON 7737
В наш сервисный центр по ремонту Dell можно обратиться с любыми проблемами Dell INSPIRON 7737.
Предоставляем широкий спектр услуг: замену экрана, клавиатуры и разъёмов, чистку от пыли и влаги, замену термопасты, установление и обновление ПО, чистку от вирусов. Работаем также и с нестандартными поломками ноутбука Dell INSPIRON 7737.
Обращаясь в Mobilap Repair, вы получаете не только профессиональный ремонт вашего Dell INSPIRON 7737 с гарантией, но и некоторые приятные дополнения. Перед ремонтом наши специалисты могут провести бесплатную комплексную диагностику Вашего устройства. Сам ремонт при необходимости проводится в кратчайшие сроки, в присутствии владельца. Наш сервис удобно расположен в центре Москвы, но, если Вы не можете приехать сами, мы предоставляем бесплатные услуги курьера.
- Попала вода
- Не держит заряд
- Не работает Wi-Fi
- Не включается
- Заразился вирусами
- Медленно работает
- Сильно шумит
- Греется
На Dell INSPIRON 7737 попала вода?
Пролить жидкость на Dell — обычная бытовая ситуация. К сожалению, многие (а в больших количествах — любые) жидкости опасны для техники. Поэтому, если на Ваш MacBook попала вода или, тем более, если он упал в воду, не медлите с обращением в сервис. Бережная профессиональная чистка полностью реанимирует его.
Быстро разряжается аккумулятор Dell INSPIRON 7737?
Со временем из-за интенсивного использования Dell INSPIRON 7737 его аккумулятор всё хуже держит заряд. Если у Вашего устройства быстро садится батарея, можно просто заменить аккумулятор на новый — и вернуть Dell автономность.
Не работает Wi-Fi у Dell INSPIRON 7737?
Не работает Wi-Fi у Dell INSPIRON 7737, или ноутбук просто плохо ловит сеть? Не проблема, ведь выход Wi-Fi модуля из строя – это одна из самых частых поломок, которую можно оперативно устранить. Иногда случается, что проблема вовсе не в Wi-Fi модуле, а сбоит программное обеспечение – в этом случае мы продиагностируем и устраним проблему.
Не включается Dell INSPIRON 7737?
Не заряжается и не включается Dell INSPIRON 7737 — одна из наиболее распространённых серьёзных неполадок. Это может означать, что разъём питания вышел из строя. К счастью, сломанную деталь несложно заменить на новую.
Dell INSPIRON 7737 заразился вирусами?
Не всегда возможно защитить своё устройство от вирусов на 100%. Если Ваш Dell всё же заразился вирусами, полезно будет провести профессиональную чистку с последующей установкой необходимых защитных программ. Это сэкономит Вам время и силы не только в данный момент, но и на будущее.
Медленно работает Dell INSPIRON 7737?
Когда Dell зависает, причина этого — в работе программного обеспечения. Возможно, требуется освободить некоторое количество оперативной памяти или поработать с настройками браузера. Оперативно устранить эту раздражающую помеху помогут профессионалы.
Dell INSPIRON 7737 стал сильно шуметь?
Как правило, существует несколько причин, почему ваш Dell может сильно шуметь: виной тому может быть как проблема с отдельными компонентами ноутбука или программным обеспечением, так и в банальной пыли, которая со временем скапливается в кулерах и остальной системе охлаждения. Приходите! Специалисты нашего сервисного центра продиагностируют проблему бесплатно. А чистят систему охлаждения – всего за 15 минут 🙂
Dell INSPIRON 7737 стал сильно греться?
Причин перегрева Dell может быть много: засорилась система охлаждения, проблемы с отдельными компонентами ноутбука, или же вовсе – пробралось вредное программное обеспечение или даже установленный скрытый майнер 😉 Приходите! Продиагностируем проблему бесплатно при вас, а починим в течение часа.
Всем привет, принес в этот сервис ноутбук macbook air 13 2015 года. С программой проблемой, после попытки обновить его с os mojave до os catalina. Он перестал
включаться, повреждение прошивки биос. Принес в данный сервис, сделали быстро и качественно. В течении часа. Всем рекомендую данный сервис. Ремонт произвели по номеру договора 005679. 09.11.2020
Отличный сервис. Диагностика 10 минут. Замена на оригинальные запчасти от официалов HTC — 2.5 дня (курьер подвёл). Всё работает отлично, гарантия 3 мес. Ребята молодцы! Спасибо. Гарантийный талон 005535.
Начну с того, что в наше время всеобщего безразличия и эгоизма, что то человеческое и стоящее становится редким явлением. Хочу выразить огромную благодарность сервису, и персонально мастеру Роману, который
качественно, в короткие сроки и сверхкомфортно для меня, решил мои проблемы с дорогой мне, в прямом и в переносном значения слова, фототехникой.
Оперативная и недорогая ремонтная мастерская в удобном месте. В воскресенье вечером принёс на ремонт смартфон Alcatel idol 3 5.5. Точно знал, что необходимо заменить аккумулятор (стал быстро разряжаться) и
разъём питания (сын разболтал). Приемщик внимательно осмотрел, проверил на оборудовании, пробил по базе аккумулятор и сразу обозначил стоимость ремонта с заменой — 2500. На следующий день сообщили о готовности. Стоимость не завышали, дополнительных услуг не впаривали. Продемонстрировали телефон, отдали старый аккумулятор. Отличный сервис.
Знаком с данным сервисным центром ещё с лета. Ребята оперативно находят проблемы, быстро и качественно их решают. Обращался 2 раза.
В последний раз, уронил телефон, и он не включался. За 15 минут нашли в чем проблема и за 30 минут её решили. Спасибо огромное за хороший сервис! Всем рекомендую! 😉
Наконец дошли руки написать отзыв! Несколько раз обращался с техникой в этот сервис. Ремонтировал от телефона, то компьютера, включая часы и планшет, телефоны ремонтировали и я и мои знакомые. И что вы думаете?
не было ни одного неприятного момента! Все на высоте! и объяснили, и показали, и уговорили, и отремонтировали выдержав сроки, и пару раз сделали доставку, и уже скидку хорошую делают, и до сих пор все прекрасно работает! короче супер! по сравнению с прошлым горьким опытом ремонта в другом сервисе тут просто на высоте все. Молодцы! Спасибо! редко совмещаются знания, и упаковка. Отлично! Круто! Рекомендую!
На мой взгляд, это одна из немногих компаний, на сегодняшний день в Москве, о которой можно сказать — МОЛОДЦЫ! Неоднократно обращалась со своими проблемами, даже нестандартными
и очень трудоёмкими. Отказа не было ни разу, исполнение на высоте! Качественно, оперативно и. НЕ ДОРОГО! В сравнении цена-качество — конкурентов, как я считаю, НЕТ! По выполнении ремонта выдается гарантийный талон. Гарантийные обязательства соблюдаются без проблем.
Отличное место! Грамотные ребята, быстро, недорого и честно! Обращаюсь не первый раз: сначала починили айпад (при мне), потом айфон (заняло 30мин). Все супер!
Чинил сломанный разъем зарядки на Nokia 7 Plus. Заказ 005175 от 07/19/2020. После ремонта телефон стал нормально заряжаться. Сумма озвученная по телефону
совпала со счетом. Причем была ниже чем у конкурентов. Сделали примерно за час! Сначала были «засветы» небольшие в углу на экране, но прошли через пару дней.
Был в центре, давно нужно было заменить контроллер зарядки на 6-ом айфоне. В Яндекс-навигаторе ближайшим от моего местоположения оказался Mobilap, зашёл
, девайс быстро и бесплатно продиагностировпли и в течении 40 минут, не отходя от кассы, вернули к жизни. Телефон держит зарядку, я доволен, ребятам респект!
Ребята спасли мой планшет самсунг весьма преклонного возраста (почти 6 лет!), работает, как прежде, хотя все мне говорили хоронить
и покупать новый 😉 Хоть ремонт и обошелся недешево (замена флэш-памяти), но однозначно дешевле, чем покупка нового планшета с нужными мне параметрами. Весьма рекомендую!
Всё очень супер! Принесла телефон в ремонт. Приятно удивили цены, гораздо ниже озвученных в другом сервисе. Позвонили
через два дня, уточнили всё ли работает. Внимательные, вежливые ребята) Всем рекомендую)))))
MacBook начал хрустеть вентилятором. Привез, сняли крышку, показали частички пластика, которые попадают
в кулер. Предложили чистку и смену термопасты. Сделали за 15 минут. Быстро и здорово. Рекомендую. Гарантийный талон: 005680 от 09.11.2020
Отличный, а главное честный сервис. Цены не кусаются. Дополнительные услуги не навязывают. Разбил телефон, позвонил, сказали
детали есть, приехал, за час поменяли, работает как новый. На другом телефоне разбитый экран меняли несколько раз, оказалось, что партия экранов, с бракованными тачскринами. В конце концов без вопросов вернули деньги.
Диагностику делают сразу, обязательно спрашивают перед проведением работ будем делать или нет, ремонтировала у них несколько устройств, все норм. Цены адекватные.
Всё отлично. Отдавал на ремонт Honor 8 — перестал держать заряд, а под нагрузкой вообще выключался. Телефон забрал курьер. после диагностики позвонили,
сказали что накрылся контроллер питания и назвали цену. Сказали, что если откажусь от ремонта, курьер привезёт обратно и денег не возьмут. На ремонт согласился, через некоторое время курьер привёз телефон обратно. Дали ещё три месяца гарантии на свою работу.
Ремонтировал по гарантии Мультикубик. Проблема была сложной, но все решили. Чуть дольше чем я планировал. Но и решение оказалось лучше чем я ожидал 🙁
Пользуюсь часто услугами данной фирмы, всё очень удобно, быстро и легко: вызываем курьера в офис, он приезжает
забирает все сломанные гаджеты, уже через пару часов отзваниваются, говорят о поломке, предлагают вариант починки и воаля, всё очень быстро чинят, а главное качественно! Спасибо Вам большое!
Спасибо. Очень быстро исправили неполадки в ноутбуке Ленов, гарантийный талон № 005514. Ноут можно было забрать в тот же день. Примерная цена на ремонт,
при передачи на диагностику была озвучена, оказалась адекватной и после звонка мастера не увеличилась ни на копейку. Это важно, нет чувства что тебя обманывая. ошкуривают. В предыдущей мастерской нам озвучили цену до диагностки, а после звонка она выросла почти в два раза.
Чините свою технику только тут!У ребят золотые руки,они реальные профи в своем деле! Мне не только починили телефон
мейзу pro6,но и сохранили при этом все данные /фото,заметки и т.д./,что было для меня самым главным! У моего телефона была серьезная поломка.В сервисном центре мейзу на Орджоникидзе,мне не смогли починить телефон,без потери данных,да и вообще лучше туда не обращайтесь,сомнительные »специалисты»,разводят на деньги только/. А здесь,в Mobilaр,отличные и честные специалисты,я очень рада,что обратилась именно сюда!
Стоимость ремонта Dell INSPIRON 7737
Обратите внимание: ниже представлены цены за работу по замене запчасти. Стоимость запчасти рассчитывается отдельно в зависимости от ее наличия у нас или на складе поставщика. Актуальную стоимость запчасти уточняйте у менеджера.
| 1000 руб. | |||||||||||||||||||||||||||||
| 3 мес | 800 руб. | ||||||||||||||||||||||||||||
| 3 мес | 800 руб. | ||||||||||||||||||||||||||||
| Гравировка клавиатуры в наличии | 3 мес | 1200 руб. | |||||||||||||||||||||||||||
| Чистка системы охлаждения в наличии | 3 мес | 900 руб. | |||||||||||||||||||||||||||
| Замена системы охлаждения в наличии | 3 мес | 890 руб. | |||||||||||||||||||||||||||
| Замена видеокарты в наличии | 6 мес | 890 руб. | |||||||||||||||||||||||||||
| Замена южного моста в наличии | 6 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена северного моста в наличии | 3 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена процессора в наличии | 6 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена привода в наличии | 6 мес | 900 руб. | |||||||||||||||||||||||||||
| Замена платы в наличии | 6 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена разъема питания в наличии | 3 мес | 900 руб. | |||||||||||||||||||||||||||
| Чистка в ультразвуковой ванне | 3 мес | 900 руб. | |||||||||||||||||||||||||||
| Замена экрана (дисплея) в наличии | 1 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена оперативной памяти в наличии | 1 мес | Узнать | |||||||||||||||||||||||||||
| Установка драйверов | 1 мес | Узнать | |||||||||||||||||||||||||||
| Замена SSD в наличии | 1 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена жесткого диска (HDD) в наличии | 1 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена шлейфа в наличии | 1 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена тачпада в наличии | 1 мес | 1000 руб. | |||||||||||||||||||||||||||
| Замена термопасты в наличии | 1 мес | Узнать | |||||||||||||||||||||||||||
| Ремонт разъема питания в наличии | 1 мес | Узнать | |||||||||||||||||||||||||||
| Настройка ПО | 1 мес | Узнать | |||||||||||||||||||||||||||
| Удаление вирусов | 1 мес | Узнать | |||||||||||||||||||||||||||
| Переустановка ОС | 1 мес | Узнать | |||||||||||||||||||||||||||
| Установка программ | 1 мес | 600 руб. | |||||||||||||||||||||||||||
| Сохранение данных | 1 мес | 600 руб. | |||||||||||||||||||||||||||
| Восстановление данных | 1 мес | Узнать | |||||||||||||||||||||||||||
| Увеличение оперативной памяти | 3 мес |
Примечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.
Внимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.
| Процессор: | Intel Core i5-4200U 1600 МГц |
| Оперативная память: | 6 ГБ DDR3 1600 МГц |
| Хранение информации: | 1000 ГБ HDD 5400 rpm |
| Дисплей: | 17.3″ 1600×900 HD+ LED, глянцевый |
| Видеокарта: | Intel HD Graphics 4400, NVIDIA GeForce GT 750M 2 ГБ GDDR5 |
| Привод: | DVD+/-RW Super Multi |
| Беспроводная связь: | Wi-Fi 802.11n, Bluetooth 4.0+HS |
| Аудио: | Waves MaxxAudio Pro, 2 динамика |
| Интерфейсы: | 4xUSB 3.0, HDMI, RJ-45, кардридер SD/SDHC/SDXC/MS/MS Pro/MSXC/MMC/MMC+, комбинированный аудиоразъем, |
| Дополнительно: | 0.9 Мп веб-камера |
| Батарея: | 4-секционная литий-ионная 58 Втч |
| Габариты, вес: | 412.4×269.4×25.4 мм, 2.99 кг |
| Операционная система: | Windows 8 64-bit |
| Комплектация: | Dell Inspiron 17 (7737) (I77T5610DDW-24) |

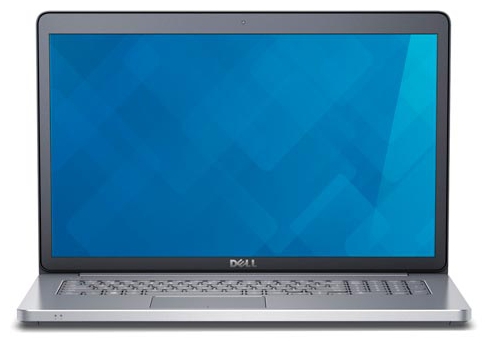

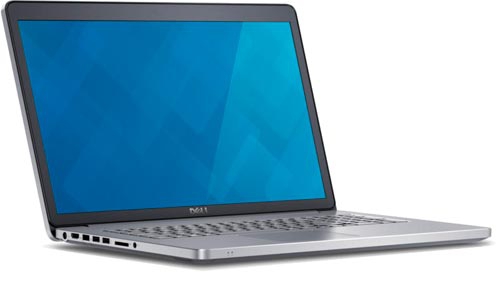

Дизайн
Во внешности ноутбука нет ничего особо оригинального или агрессивного, наоборот, и серебристая расцветка, и форма корпуса с обычными закругленными краями и скошенными панелями выглядят спокойно, не отвлекают. Из элементов дизайна присутствует логотип компании, размещенный по обыкновению в центре крышки. Сама же верхняя поверхность является гладкой и матовой, а учитывая, что она еще и светлая, можно рассчитывать на то, что отпечатки пальцев на ней будут не слишком видны. Не хотелось бы проводить линию между Dell Inspiron 7737 и устройствами Apple, но здесь есть некая аналогия с «яблочной» продукцией.

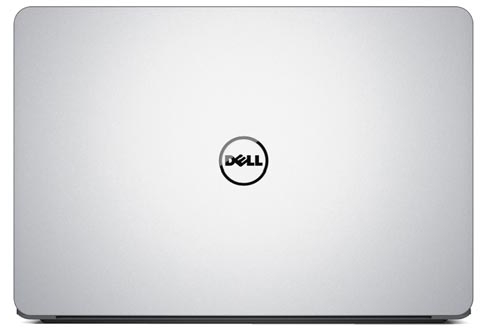

Если верх ноутбука и рабочая поверхность сделаны из анодированного алюминия, то днище является пластиковым и похоже на металл только цветом. Правда, надо отдать должное не только его жесткости и прочности, но и остальным деталям корпуса, собранным на высоком уровне.

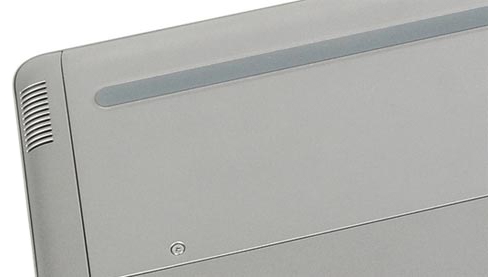

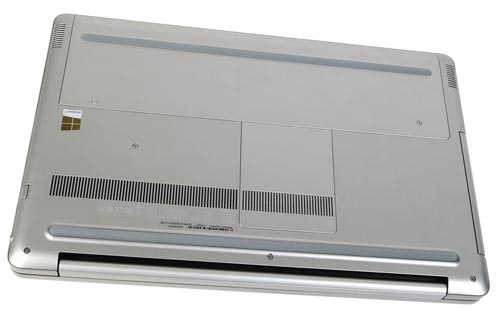

Часть нижней панели содержит отсеки, открыв которые можно подобраться к внутренним компонентам. Также здесь имеется большая вентиляционная решетка и две продольные ножки-подставки для предупреждения скольжения и большей устойчивости на плоской поверхности. Ближе к фронтальному торцу на боковинах размещаются динамики акустической системы, о них речь пойдет позже.

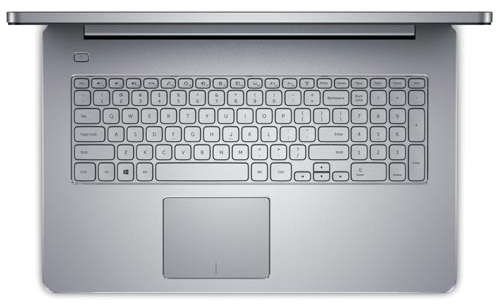

Рассмотрим рабочую поверхность Dell Inspiron 17. Начнем с того, что крышка и основание соединяются тугой петлей, поэтому раскрыть ноутбук (максимально до 135 градусов), не придерживая рукой нижнюю часть, практически невозможно. Дисплей окантован тонкой резиновой полосой, предотвращающей от касания его с клавиатурой. Вверху экрана виден объектив камеры, индикатор ее работы и два микрофона. Что касается зоны клавиатуры, то она рассчитана на удобную печать или выполнение других задач.
Размеры ноутбука 412.4×269.4×25.4 мм не велики для 17-дюймового устройства, хотя, откровенно говоря, крышка толстовата. Вес – 2.99 кг – ожидаемый для такого форм-фактора. Видимо, участь такого лэптопа бывать чаще дома или в офисе, но не в ежедневных поездках.
Дисплей, звук, веб-камера
17.3-дюймовый ноутбук имеет разрешение дисплея 1600х900 пикселей. Сразу отметим, что есть комплектация, в которой предусмотрен Full HD-экран (1920х1080 точек) с сенсорной поверхностью. В Dell Inspiron 17 (7737) установлена стандартная TN-матрица с неплохими углами обзора. Уровень яркости дисплея соответствует средним показателям и не превышает 250 кд/м2, цвета передаются в целом нормально. По всей видимости, на таком ноутбуке можно комфортно смотреть фильмы, работать и играть.
Акустика Inspiron 17 представлена двумя динамиками мощностью по 2 Вт каждый. Они находятся на днище, что, впрочем, не особо мешает звуку оставаться достаточно громким. В то же время он насыщенный, четкий, но слышатся в основном высокие частоты. Кстати, поддержка технологии Waves MaxxAudio Pro обеспечивает звучанию еще и глубину. В общем, такой аудиосистемы хватит для нормального просмотра фильмов и музыки, тем более что вы всегда можете подключить наушники.

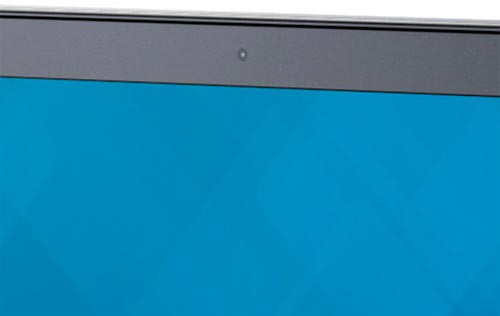

Фронтальная веб-камера ноутбука имеет низкое разрешение 0.9 Мп, это значит, что она хорошо справляется с видеозвонками в Skype, однако ее недостаточно для выполнения снимков и видео высокого качества. Кстати, для лучшего общения предусмотрено два цифровых микрофона с технологией шумоподавления.

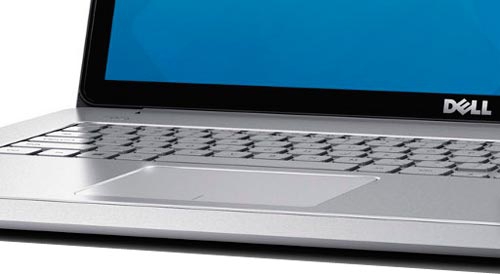

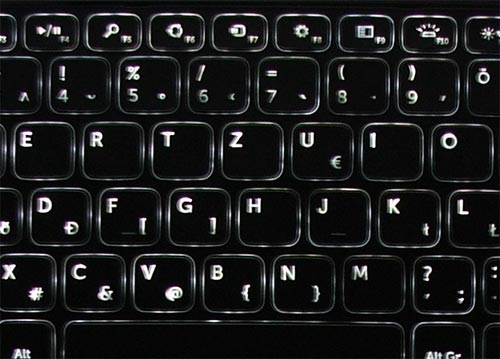

Клавиатура и тачпад
В отличие от всей рабочей зоны кнопки островной клавиатуры выполнены из пластика. По форме они немного закруглены, верхний ряд функциональных клавиш и стрелочный блок – уменьшены, а прочие кнопки нижнего ряда – увеличены в высоту.
Помимо этого, предусмотрен 10-клавишный нампад, его оптимальный размер позволяет комфортно вводить числа. Все кнопки клавиатуры нажимаются без заметной отдачи и почти бесшумно. Приятно, что они могут подсвечиваться, а значит, это добавит удобства во время работы в темноте. Подсветка выставляется либо на максимальную яркость, либо убирается на 50%. Если в ней нет необходимости, то она выключается.
Над клавиатурой присутствует только кнопка включения, а вот под клавишей пробела располагается тачпад. Даже для бескнопочного манипулятора он не просто большой, а огромный, поэтому управлять курсором можно свободно. Сенсорная площадка имеет шероховатую поверхность, обладает хорошей чувствительностью и поддерживает мультитач жесты. При нажатии в левом и правом углах тачпада ощущается короткий ход.
Производительность
Dell Inspiron 17 (7737) (I77T5610DDW-24) работает на операционной системе Windows 8. В корпусе установлен двухъядерный процессор четвертого поколения Intel Core i5-4200U с частотой 1.6 ГГц, повышающейся с помощью Turbo Boost до 2.6 ГГц. Чип имеет кэш третьего уровня объемом 3 МБ. К характеристикам Core i5-4200U можно добавить низкое энергопотребление до 15 Вт, а также возможность обрабатывать до четырех потоков информации одновременно. Процессор дополняется встроенной видеокартой Intel HD Graphics 4400. Она неплохо справляется с большинством вычислений. Впрочем, для игр, видеомонтажа и других подобных им задач лучше использовать дискретную графику, которая также есть в ноутбуке Dell Inspiron 7737.
NVIDIA GeForce GT 750M относится к видеоускорителям среднего уровня. Она построена по 28-нм технологии и поддерживает DirectX 11. В отличие от встроенной графики GT 750M имеет 2 ГБ собственной памяти стандарта GDDR5. Для большинства игр это хороший вариант, например, можно поиграть в GRID 2 с частотой от 50 fps на высоких настройках с разрешением дисплея 1366х768 пикселей или в Metro: Last Light на medium с 30-32 кадрами в секунду при том же разрешении. Безусловно, с менее современными играми NVIDIA GeForce GT 750M справится просто отлично.
В ноутбуке предусмотрено 6 ГБ ОЗУ стандарта DDR3-1600 МГц, в один слот установлена планка объемом 4 ГБ, в другой – 2 ГБ. Этого должно с запасом хватить для работы со многими приложениями. Кстати, максимально возможная емкость оперативной памяти составляет 16 ГБ, в таком случае в каждом модуле будет стоять по 8 ГБ.
Для хранения данных используется 1 ТБ жесткий диск со скоростью 5400 оборотов в минуту и объемом буфера 8 МБ. Винчестер, конечно, не слишком быстрый, зато у пользователя будет достаточно места для мультимедийных файлов и прочего контента.
Порты и коммуникации

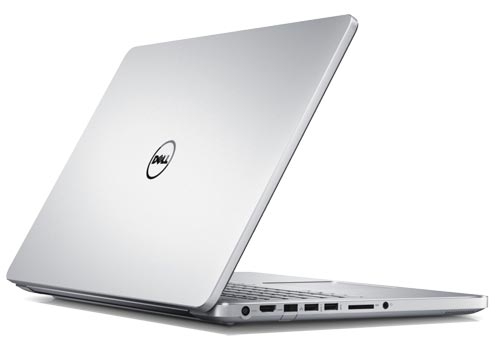

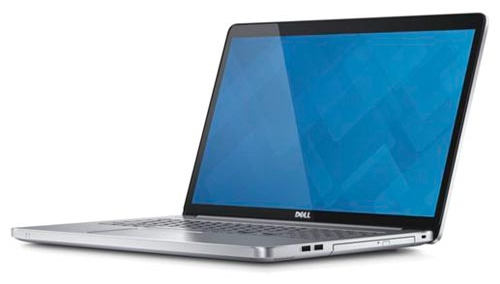

Основное количество интерфейсов Dell Inspiron 17 (7737) располагается на левой стороне: два USB 3.0, один из которых с функцией подзарядки PowerShare, сетевой разъем RJ-45, а также HDMI. Кроме того, слева есть гнездо для подзарядки, кардридер 8-в-1 (SD/SDHC/SDXC/MS/MS Pro/MSXC/MMC/MMC+) и совмещенный аудиоразъем для подключения микрофона и наушников. Все порты размещаются достаточно плотно, возможно, из-за этого подключение нескольких устройств одновременно будет не всегда удобным.

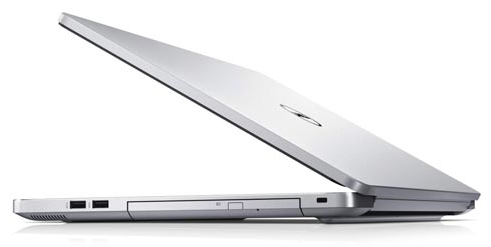

На правой грани можно увидеть еще два USB аналогичного стандарта, слот Кенсингтонского замка и оптический привод DVD+/-RW Super Multi. В качестве опции производитель предлагает Blu-ray-накопитель. Как видим, в ноутбуке нет привычного, но уже устаревающего видеовыхода VGA.
Задняя и передняя стороны устройства от разъемов свободны, правда, на фронтальном торце предусмотрено два светодиодных индикатора: состояния заряда батареи и работы накопителя.
Из беспроводных коммуникаций в Inspiron 7737 есть Wi-Fi 802.11n и Bluetooth 4.0+HS.
Батарея
Ноутбук оснащается 4-секционной литий-ионной батареей призматической формы емкостью 58 Втч. Если заниматься веб-серфингом, то заряда АКБ хватит не более чем на пять часов, а вот продолжительность в играх будет еще ниже – около 2.5 часов. Пожалуй, дольше всего можно посмотреть фильмы, в этом случае батарея обеспечит автономность порядка 6 часов 30 минут.
Заключение
Выбрав такой ноутбук, вы получите универсальное и достаточно производительное устройство, оснащенное пускай и не самыми мощными, но современными комплектующими. В Dell Inspiron 7737 вам понравится стильный и привлекательный дизайн, неплохая продолжительность работы от батареи, а также крупный тачпад и удобная клавиатура. Несомненно, данный 17-дюймовый лэптоп хорошо использовать в офисе или дома, выполняя на нем ежедневные задачи или развлекаясь в свободное время. Однако перечисленного выше не всегда достаточно, чтобы при цене около $1300 стать более выгодной покупкой, опередив конкурентов. В конечном счете решение, как всегда, за вами.
Конец уже содержится в начале. Джордж Оруэлл, 1948 год
Это не обычный обзор ноутбука, а скорее обзор некоторых технических возможностей и, главное, некая инструкция по полной безболезненной разборке/сборке.
Во время обзора будем стараться рассматривать его преимущества и недостатки.
Подопытный ноутбук Dell Inspiron 1525
(осторожно, более 30 фото)
Так как будет много фотографий-инструкций, сразу объясним некие обозначения на них:
— красный треугольник — место, где необходимо открутить винт;
— красный кружок и квадрат — тоже самое, но для другой детали на той же фото (чтоб легче отличать);
— красная стрелка указывает направление, в котором необходимо производить некоторое движение;
— красный овал — место, на которое надо обратить внимание.
Для начала необходимо выключить ноутбук и отключить его от электрической сети. Затем переворачиваем его и вынимаем аккумулятор.
Вынимаем жесткий диск(2 винта, красн.кружок), привод лазерных дисков( 1 винт, красн.квадратик) и отвинчиваем нижнюю крышку(красн.треугольники). Стоит обратить внимание, что винты на крышке до конца не выкручиваются, остаются закрепленными на крышке, что несомненно удобно.
Снимаем нижнюю крышку, слегка поддев ее в специальном углублении справа, кроме винтов ее держат еще несколько защелок. Перед нами предстают внутренности ноутбука.
Отвинчиваем 2 винта, находящиеся под аккумулятором, чтобы дальше добраться до винтов, держащих клавиатуру.
Переворачиваем наш ноутбук и аккуратно поддеваем панель, находящуюся выше клавиатуры. Ноутбукам Dell свойственна такая панель, иногда она даже не закреплена на винты и легко снимается для того, чтобы добраться до винтов клавиатуры.
. Внимание: эту операцию необходимо производить без рывков и как можно аккуратнее, т.к. панель соединена с материнской платой шлейфом, который можно повредить.
После поднятия планки выше клавиатуры окажутся доступны 2 винта, которыми крепится сама клавиатура. Отвинчиваем их, после чего поднимаем клавиатуру за верхний край движением на себя градусов на 25° и движением вверх вынимаем ее из корпуса.
. Внимание: клавиатура тоже соединена с материнской платой шлейфом.
Теперь становятся доступны разъемы шлейфов верхней панели и клавиатуры.
Шлейф верхней панели крепится в специальном разъеме. Чтобы извлечь его, необходимо отодвинуть крепление коричневого цвета(желательно одновременно с двух сторон). Большая часть шлейфов в ноутбуках крепится таким способом.
Шлейф клавиатуры крепится в похожем разъеме, но извлекается немного иначе: необходимо слегка поддеть прижимную планку коричневого цвета, повернушись, она высвободит шлейф.
Теперь нужно высвободить от всех проводов антенн и шлейфов крышку с экраном.
Шлейф, для передачи изображения на экран находится под клавиатурой(уже снятой), слева. Достаточно слегка потянуть за специальный «хвост»(в нашем случае голубого цвета) и отсоединить его от материнской платы ноутбука.
Теперь необходимо отсоединить провода, ведущие к антеннам беспроводных устройств. Переворачиваем ноутбук опять вверх ногами и отсоединяем разъемы антенн от устройств. В нашем случае был только wi-fi адаптер. В другие слоты можно поставить еще пару различных устройств, например, модуль WiMax, 3G-модем, Turbo Memory на пару гигабайт… Это очень широко расширяет возможности последующей модернизации ноутбука.
Стоит заметить, что вне зависимости от конфигурации, разведены антенны под все 3 слота pci-e.
Аккуратно выводим провода из канавок (они фиксируются специальными выступами).
После того, как отсоединили все провода и шлейф, приступаем к отсоединению экрана ноутбука от основного корпуса.
В нижней части корпуса следует открутить по одному винту с каждой стороны, крепящие кронштейны экрана (промаркированы на корпусе буквой D)
Справа и слева от клавиатуры откручиваем 4 винта с большой шляпкой (по 2 с каждой стороны) и пятый такой же на будущее (кронштейны крышка он не держит, но выкручивать его все равно придется).
Благополучно снимаем экран, потянув его вверх, и откладываем в сторону.
В данной конфигурации ноутбука нет модуля bluetooth, но предусмотрительный производитель не стал обделять ноутбук соответсвующим шлейфом, оставив возможность самостоятельного усовершенствования (если докупить bluetooth-адаптер). Находится он под клавиатурой. слева. Просто выводим провод из-за «ушек» и вынимаем шлейф из разъема.
Для дальшейшего разбора требуется открутить 2 винта под клавиатурой, отсоединить шлейф тачпада, шлейф блока индикации (индикаторы на передней панели) и разъем динамиков.
Переворачиваем ноутбук. Сейчас можно снять радиатор с процессора.
Откручиваем 5 винтов и аккуратно поднимаем радиатор.
. Внимание: во время откручивания этих винтов нельзя применять большую физическую сили и надавливать на материнскую плату. Сильным нажатием и прогибом(деформацией) ее можно повредить!
В нашей комплектации ноутбук был снабжен процессором Celeron, установленным в socket P, что позволяет установить процессор Core 2 Duo на ядре Merom (Santa Rosa), например T7250 2,0 ГГц.
Отвинчиваем остальные винты, находящиеся снизу.
После того, как все винт откручены, можно раскрывать корпус ноутбука, просто подняв верхнюю серебристую часть.
. Внимание: в том месте, где находился привод, есть несколько защелок, которые надо аккуратно отщелкнуть не отломав.
Далее снимаем планку передней панели, на которой располагаются отверстия под наушники, микрофон и картридер и за которой скрывается микрофон и инфракрасный порт (IrDA).
Наконец, мы добрались до материнской платы ноутбука, снимем ее.
Для начала отсоединяем шлейф, соединяющий плату кнопок включения ноутбука с материнской платой (выделен красным овалом). Дальнейшие действия разделим на 3 части( см. Обозначения на фото)
1. Отсоединяем слот expresscard, открутив 4 винта, и шлейф платы кнопки включения беспроводной сети. Стоит отметить, что переключатель не простой, в союзе с функцией Wi-Fi Catcher, позволяет без включения питания компьютера обнаружить сигнал беспроводной сети.
2. Перемещаемся в левую часть, откручиваем один винт и отсоединяем разъем кулера, охлаждающего радиатор процессора.
3. В верхнем правом углу откручиваем еще 2 винта, крепящих плату с двумя разъемами usb и видеовыходом s-video
Теперь можно отделить материнскую плату от нижней части корпуса. Аккуратно вынимаем плату из корпуса, учитывая что все разъемы немногоуглублены в боковины корпуса. Выводим материнскую плату таким образом, чтоб эти разъемы безболезненно вышли их пазов.
На корпусе остается кулер, снимаем его, открутив 2 винта.
При необходимости снимаем динамики и плату переключателя беспроводной сети.
Плата с кнопками включения ноутбука приклеена, точнее закреплена на двусторонний скотч.
Вот перед нами предстала материнская плата ноутбука, при необходимости (или желании) открутив еще 3 винта, можно отсоединить дополнительные плату разъема питания и плату usb-портов и выхода s-video.
Приступим к разбору экрана ноутбука.
На каждом из четырех углов находятся резиновые заглушки, прикрывающие винты. Чаще всего приклеены они на двустороннем скотче, но бывает и просто держаться в углублении. Слегка поддеваем их, и становятся доступны винты, которые откручиваем.
Далее следует несколько трудоемкая процедура отсоединения рамки экрана. Держится эта рамка на защелках, находящихся по периметру. Иногда встречается, вдобавок к защелкам, двусторонний скотч. Аккутными движениями выводим рамку из защелок, поддевая ее с внутренней стороны.
. Внимание: действовать необходимо без давления на матрицу, чтобы не повредить ее.
Удобно использовать вспомогательный инструмент для этой операции, например пластиковую карточку.
Итак, рамка благополучно снята, стали доступны винты, крепящие матрицу с боковыми планками на крышке. Отвинчиваем по одному винту с каждой стороны, внизу (помечены треугольником).
Снимаем матрицу вместе со шлейфом. Также на корпусе матрицы закреплена плата инвертора, питающего лампу подсветки матрицы. Шлейф 30pin воткнут в разъем матрицы и закреплен скотчем.
Под матрицей, на крышке экрана можно увидеть 3 антенны для беспроводных устройств, установленных в pci-e слоты.
Также, в верхнем углу можно заметить магнит. Необходим он для реакции ноутбука на закрытие крышки (в нижней части корпуса, слева от тачпада, есть соответствующий датчик).
Вот так мы целиком разобрали ноутбук Dell Inspiron 1525. Для того, чтобы собрать его обратно, достаточно пройти все шаги в обратном порядке, никаких затруднений не должно возникнуть. Единственное, что нужно не перепутать винты, для этого можно заранее запоминать какой откуда выкрутили, либо раскладывать в отдельные кучки.
Попробуем подвести некий итог.
Достатки:
— большой выбор цветовых решений;
— широкий выбор конфигураций;
— возможность модернизации благодаря 3м pci-e слотам, разъему под сим-карту и местом под bluetooth;
— функция Wi-Fi Catcher, позволяет без включения питания компьютера обнаружить сигнал беспроводной сети;
— широкий спектр портов (hdmi, s-video, IrDA, ExpressCard и т.д.)
Недостоинства:
— дизайн «на любителя»;
— небольшое время работы от аккумулятора;
…
Собственно достоинства и недостатки вещь сугубо субъективная, и обсуждать ее не стоит.
Источник
