Это подробная инструкция по разборке ноутбука Dell Vostro 1510, сопровождаемая картинками. Если вам нужно поменять жёсткий диск, почистить от пыли систему охлаждения ноутбука, сменить термопасту на центральном процессоре или же поменять батарею BIOS(которая тоже отвечает за сохранность системного времени), то эта статья косвенно поможет. Перед началом работы. Выключить ноутбук, отключить его от сети( источников питания) и снять батарею.

Внимание: статическое электричество может повредить ваш ноутбук. Поэтому при работе с внутренними частями ноутбука рекомендуется периодически снимать статическое электричество(заряд), которое накапливает на вашей одежде, теле и т.д. Для этих целей нужно либо дотрагиваться до заземлённых железных предметов(батарея), либо носить браслет “антистатик”.

Извлеките крышки, за которыми спрятаны жёсткий диск и модели памяти. На изображении они обозначены “Hard drive cover” “Memory cover” соответственно. Красным цветом обозначено положение винтов, которые крепят эти крышки.

Рис. 1. Снимаем крышки, закрывающие жёсткий диск и модули памяти.

Сдвиньте жёсткий диск в противоположную сторону от места подсоединения его к материнской плате.

Рис. 2. Снимаем жёсткий диск.

На этих моделях жёсткий диск имеет разъём SATA. Чтобы увеличить ёмкость жёсткого диска, купите новый HDD с разъёмом SATA 2.5 дюйма.

Рис. 3. Снимаем жёсткий диск.

Шаг 3. Извлеките модели памяти. В данной модели ноутбука возможно иметь до 4 Гб оперативной памяти. Это означает, что можно установить 2 модуля памяти типа DDR2-667 по 2 Гб.

Рис. 4. Снимаем модуль памяти.

Шаг 4. Выкрутите 3 винта, которые держат вентилятор охлаждающей системы. Отключите провод вентилятора(на изображении обозначен красной стрелкой.)

Рис. 5. Снимаем систему охлаждение.

Снимите вентилятор системы охлаждения

Рис. 6. Снимаем систему охлаждение.

Шаг 5. Ослабьте 4 винта на радиаторе. На изображении они обозначены красным цветом.

Рис. 7. Снимаем радиатор.

Осторожно снимите радиатор.

Рис. 8. Снимаем радиатор.

Шаг 6. Отсоедините два антенных кабеля от карты. Возьмите золотой разъем в конце кабеля антенны пальцами и потяните его вверх. Выкрутите один винт, который фиксирует беспроводную сетевую карту и извлеките карту.

Рис. 9. Снимаем Wi-Fi-карту.

Шаг 7. Поднимите крышку клавиатуры каким-нибудь острым предметом. Можно использовать плоскую отвёртку. Чтобы не поцарапать корпус, оберните отсрый предмет кусочком ткани или кожи.

Рис. 10. Снимаем крышку клавиатуры.

Снимите крышку клавиатуры.

Рис. 11. Снимаем крышку клавиатуры.

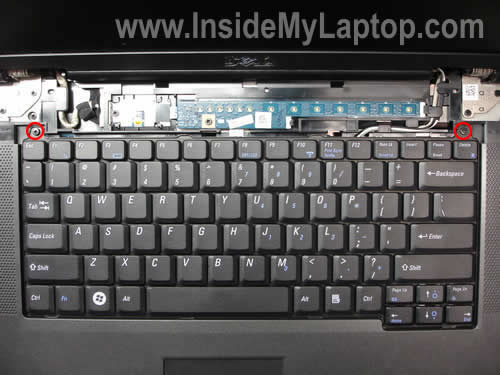

Шаг 8. Выкрутите винты, которые держат клавиатуру. Они обозначены красным цветом.

Рис. 12. Снимаем клавиатуру.

Выдвиньте клавиатуру так, чтобы у вас был доступ к кабелю клавиатуры.

Рис. 13. Снимаем клавиатуру.

Разблокируйте разъём кабеля клавиатуры. Отодвиньте маленькую крышечку в сторону, указанную красной стрелкой.

Рис. 14. Снимаем клавиатуру.

Теперь вы можете извлечь клавиатуру. При замене клавиатуры, вы не должны выполнять шаги 1-6. Просто извлеките и замените клавиатуру, как это показано в шагах 7 и 8.

Рис. 15. Снимаем клавиатуру.

Шаг 9. В следующих трех шагах, будет рассказано как извлечь панель ноутбука. Выкрутите один винт из правой петли.

Рис. 16. Снимаем дисплей ноутбука.

Шаг 10. Теперь нужно отсоединить видеокабель от материнской платы. На Рис. 17 он обозначен как «Video cable». Далее через отверствие нужно вынуть кабели , обозначенные как «Wi-Fi atenna cable». После этого открутите 5 винтов(3 слева и 2 справа), обозначенные красными кружочками.

Рис. 17. Снимаем дисплей ноутбука.

Шаг 11. Теперь снимите дисплей ноутбука. Если вы хотите прочитать статью о том, как разобрать дисплей ноутбука и поменять его монитор, то найди на нашем сайте подходящую статью.

Рис. 18. Снимаем дисплей ноутбука.

Шаг 12. Продолжаем разбирать ноутбук. Отсоедините 3 оставшихся шлейфа. Открутите 3 винта, которые держат корпус ноутбука. На Рис. 19 они обозначены красным цветом.

Рис. 19. Снимаем корпус ноутбука.

Шаг 13. Переверните ноутбук и открутите все винты.

Рис. 20. Снимаем корпус ноутбука.

Шаг 14. Теперь воспользутесь плоской отвёрткой, чтобы подцепить верхнуюю часть корпуса ноутбука для начала её отделения от нижней.

Рис. 21. Снимаем корпус ноутбука.

Дальнейшее отделение продолжите пальцами.

Рис. 22. Снимаем корпус ноутбука.

Снимите верхнюю крышку ноутбука.

Рис. 23. Снимаем корпус ноутбука.

Шаг 15. DVD-rom утсановлен в ноутбуке таким образом, что снять его возможно будет только после снятия верхней крышки корпуса. Отключите кабель от DVD-rom. Обозначен красным цветом.

Рис. 24. Снимаем корпус ноутбука.

Поднимите и выньте DVD-привод

Рис. 25. Снимаем корпус ноутбука.

Шаг 16. Продолжаем разбор ноутубка. Выкрутите 3 винта, которые крепят материнскую плату к корпусу ноутубка. Отсоедините кабель, обозначенный красной стрелкой на Рис. 25.

Рис. 26. Снимаем материнскую плату с корпуса ноутбука.

Поднимите материнскую плату так, как это показано на рисунке ниже.

Рис. 27. Снимаем материнскую плату с корпуса ноутбука.

Извлеките материнскую плату.

Рис. 28. Снимаем материнскую плату с корпуса ноутбука.

Процессор (CPU) заблокирован в металлической панели. Для того чтобы извлечь процессор, вам придется разблокировать разъем в первую очередь. Существует небольшой винт со стороны разъема. Этот винт блокирует и разблокирует разъем.

Рис. 29. Осмотр материнской платы.

CMOS батарея обозначена как «CMOS(RTC) battery». Если у вас постоянно слетают настройки BIOS или системное время компьютера, то стоит её поменять на новую.

Источник

Как разобрать ноутбук Dell Vostro 1510

Разбираем ноутбук Dell Vostro 1510.

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

PH1 крестовая отвертка Phillips

2 мм плоская отвертка

Прежде чем начать разборку, не забудьте выключить блок питания и извлечь аккумулятор.

1.

Снимите крышки отсеков жесткого диска и модулей памяти.

2.

Потяните жесткий диск влево и отсоедините его от материнской платы.

Извлеките жесткий диск. Как вы видите, это жесткий диск SATA. Если вам нужно заменить жесткий диск, подойдет любой 2,5-дюймовый жесткий диск SATA большой емкости.

3.

Извлеките оба модуля памяти. В ноутбук Dell Vostro 1510 можно установить до 4 Гб оперативной памяти RAM (модули по 2 Гб в каждый слот). Следует использовать модули памяти DDR2-667.

4.

Выкрутите три шурупа крепления охлаждающего вентилятора. Отсоедините кабель вентилятора от материнской платы.

Приподнимите и снимите охлаждающий вентилятор.

5.

Выкрутите 4 шурупа крепления радиатора.

Осторожно поднимите и снимите радиатор.

6.

Отсоедините два антенных кабеля от беспроводной сетевой карты. Возьмитесь пальцами за золотистые коннекторы на концах антенных кабелей и потяните их вверх.
Выкрутите винт крепления беспроводной сетевой карты и извлеките карту.

7.
Подденьте панель над клавиатурой небольшой отверткой или другим острым предметом.

Снимите панель над клавиатурой.

8.

Выкрутите два шурупа крепления клавиатуры.

Приподнимите клавиатуру, чтобы добраться до шлейфа под ней.

Очень осторожно отогните фиксатор шлейфа и вытащите шлейф из разъема.

Теперь можно снять клавиатуру.

Для замены клавиатуры шаги 1-6 необязательны. Просто снимите и замените клавиатуру, как показано в шагах 7 и 8.

9.

Следующие три шага будем снимать модуль монитора.

Выкрутите винт крепления правой шарнирной петли.

10.

Отсоедините видеокабель от материнской платы.
Протяните оба кабеля беспроводной антенны через отверстие.
Выкрутите 5 шурупов крепления обеих петель монитора.

11.

Снимите модуль монитора.
Если хотите узнать, как разобрать панель дисплея и снять ЖК-экран с инвертором, посмотрите другие инструкции по разборке в категории Dell. Инструкции по разборке ЖК-экрана ноутбуков Dell (да и других тоже) очень похожи.

12.

Отсоедините три кабеля и выкрутите три шурупа из верхней части корпуса ноутбука.

13.

Выкрутите все шурупы из днища ноутбука.

14.

Начните отделять верхнюю часть корпуса от нижней. Можно воспользоваться небольшой плоской отверткой.

Продолжайте отделять верхнюю часть корпуса руками.

Снимите верхнюю часть корпуса.

15.

Привод CD/DVD установлен внутри корпуса, и его можно вытащить только после снятия верхней панели.
Отсоедините шлейф привода CD/DVD от разъема на материнской плате.

Осторожно поднимите и снимите привод CD/DVD .

16.

Выкрутите три шурупа крепления материнской платы.
Отсоедините кабель платы USB от материнской платы.

Приподнимите материнскую плату, как показано на картинке ниже.

Снимите материнскую плату.

Разъем центрального процессора заблокирован. Чтобы снять процессор, нужно сначала разблокировать разъем. На одной из его сторон есть небольшой винтик. Вот этот винтик и фиксирует разъем, его надо выкрутить.

В этом ноутбуке батарею энергонезависимой памяти (CMOS)/микросхемы часов можно заменить. Снимите CMOS-батарейку с материнской платы и замените на новую.

Разборка завершена. Сборку производить в обратном порядке.
