Ремонт дисплея ауди а4 б8 своими руками

Ремонт тусклого дисплея MMI для Audi A4, A5, Q5

•

Тускло горит дисплей MMI или Вы замечаете что при ярком освещении дисплей начал жить своей жизнью и марка автомобиля у Вас Audi A4, A5, Q5 2008-2009 г. в., это означает что нужна замена лампы подсветки монитора, многие думают что это датчик освещенности, но я их расстрою, это не так.

Проверить наличие данной неприятности возможно через штатные кнопки управления, вызвав пункт меню отображения версии аппаратного обеспечения (“CAR -> Setup -> Settings -> Version Information”), где в случае с проблемным дисплеем мы увидим номер 8T0057603A или 8T0 057 603A. Номер везде один, . . 603 A, попадались модификации дисплеев от Ауди A5 с другими маркировками.

На каких модельных годах нужно ремонтировать дисплей:

• A5 — 2007 — 2009 г.в. первая половина. (дисплеи выпуска 2007-2008)
• A4 — 2008 -2009 г.в. первая половина. (дисплеи выпуска 2008)
• Q5 — 2009 г.в. первая половина. (дисплеи выпуска 12.2008)

Что же делать если случилась беда, ведь модели вышеприведенных годов уже не гарантийные, и все у кого попались худшие экземпляры уже давно поменяли их во время действия гарантии?.

Есть два варианта:

Первый вариант это замена дисплея на новую модификацию 8T0 057 603F или G стоимостью данного дисплея у нас 9000 рублей, у дилера такой дисплей стоит от 30 000 рублей.

Второй вариант это ремонт существующего дисплея путем замены CCFL лампы задней подсветки. Для людей которые не бояться сами лезть в монитор, мы приводим инструкцию по самостоятельному ремонту дисплея Audi с помощью замены лампы CCFL . В случае если Вы не дружите с паяльником, Вы сможете обратиться к нам.

PS: Для обладателей шнурка VAG-COM, проверка фототразистора по 17-ому адресу в группе 4 , 4-ое поле (в процентах), инструкция такая. закрываем 0% , светим 100%. значит работает и замена экрана.

Каталожные номера дисплея:

• 8T0057603A
• 8T0919603G
• 8T0919603F
• 8T0919603E
• 8T0919603B
• 8T0919603

Ключевые слова:

• монитор audi q5
• монитор audi a4
• монитор audi a5
• дисплей audi q5
• дисплей audi a4
• дисплей audi a5
• экран audi q5
• экран audi a4
• экран audi a5
• дисплей ауди
• монитор ауди
• экран ауди

Источник

Audi A4 Avant REVO stage 3 › Logbook › A4 b8 restyle установка цветной панели от S4 дорестайл

Здравствуйте, уважаемые читатели!
Суть поста ясна из названия, хотя рестайловый монохромный дисплей всем устраивал, так как у него черно белая подсветка, а не раздражающая красно- оранжевая как на БМВ .
Мысли об установке цветного не отпускали.
И все же материализовались благодаря одному доброму человеку .
После получения аксессуара естественно полез в интернет за матчастью.

Начал справа налево от экрана концерта .
В принципе не сложно, главное не спешить и не ломать фиксаторы .

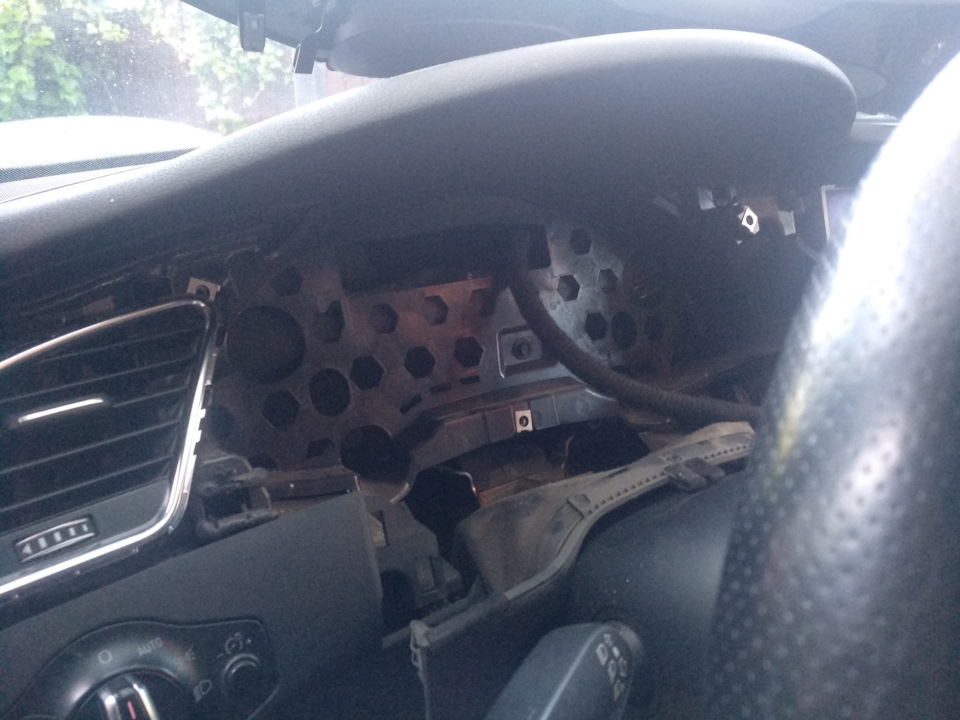

Далее выкрутил битой на 8 три болтика и отключил шлейф .

Сравненив понял, что панель приборов имеет иное обрамление и точки крепления
Соответственно мне досталась панель от s4 08-11 годов

Но зато обе изготовлены Magneti Marelli, хотя мысли, что не получится начали одолевать .
Далее демонтировал стекла
Мелким шестигранником
И о чудо — механизмы оказались идентичными

Ставлю на новую панель свое стекло и собираю в обратном порядке

В результате, надо ехать к официалам снимать защиту компонентов . Работает только спидометр.
Позвонил, там у них жёсткий пропускной режим с дезинфекцией, и ориентировочный ценник в 5р. В итоге мне помог быстрее и дешевле Александр SkelaSkoda , за, что ему отдельное спасибо !
О чудо — панель ожила и развеяла мои сомнения насчёт того, что серая хуже читается
.

Ура, все было не зря.
Естественно не обошлось без ложки дегтя :
Первое, это отсутствие в дорестайле русского языка как и возможности его туда запихнуть
Второе — при открывании водительской двери на экране отражалась пассажирская .при этом задние на экране отражались верно.
Третье это пробег на 100т больше моего
В принципе по первой проблеме, km/h вместо км/ч меня не напрягают .Но вот в режиме звонка по голубому зубу ни телефонная книга ни кнопки ответа/сброса не отражались — а это уже дискомфорт .
Вылечил просто переключением языка в концерте на английский .
Вторую проблему устранил через Васю, видать панелька была снята с праворульной машины, поставил галочку напротив левого руля и все наладилось.
С пробегом пока ничего не делал, но уже знаю где обитают подобные специалисты, так, что тоже скоро решим.
Были сомнения насчёт правильного отражения скорости, в добавок у меня размерность колес не штатная 245*45*18 вместо 245*40
Сверил с GPS оказалось 100% точность
Вроде как всё, я доволен, надеюсь запись кому -то ещё поможет в нашем нелёгком деле улучшайзинга .
Всем спасибо за внимание !

Источник

Тускло горит диплей MMI

#1 NightFox

Пользователи

9 Cообщений

• Пол: Мужчина
• Город: СПб
• Автомобиль: Audi A4
• год выпуска: 2008

Всем доброго времени суток.

Машинка Audi A4 B8 2008 гв.

Собственно месяца 2, как тускло горит дисплей.
Днем при солнечном свете вообще не видно. Ночью лучше.
В настройках ММИ по максимум выставлено, в яркости приборки тоже максимум выкручен.

На других форумах нашел решение проблемы.

Нужна лампа типа CCFL длинной 148мм диаметром 2мм.

Может есть у кого либо кто-нибудь подскажет, где сие чудо можно в Питере прикупить.

На Али слишком долго ждать.

#2 LEXA_Audi

Ауди клуб «Питер»

Администраторы

22 601 Cообщений

• Пол: Мужчина
• Город: Санкт-Петербург, Горелово
• Автомобиль: Audi/Porsche/MB
• модель: Cabrio А5/Macan/GLA
• год выпуска: 14/14/16

Про лампу не слышал, знаю что обычно разом экран меняют.

Болезнь частая и распространенная

Перекинул в соответствующий раздел

#3 NightFox

Пользователи

9 Cообщений

• Пол: Мужчина
• Город: СПб
• Автомобиль: Audi A4
• год выпуска: 2008

Если кому интересно, для людей которые не бояться сами лезть в монитор, прикрепляю ссылку на инструкцию по самостоятельному ремонту дисплея Audi с помощью замены ламп CCFL: http://auto-chips.ru. air-AMI-MMI.pdf

Цена вопроса: 300 руб. вместо 10 000 по замене монитора.

#4 Drunken_Driver

Ауди клуб Питер

Члены клуба

1 786 Cообщений

• Пол: Мужчина
• Город: Санкт-Петербург
• Автомобиль: битый Audi 80
• год выпуска: 1992

Если кому интересно, для людей которые не бояться сами лезть в монитор, прикрепляю ссылку на инструкцию по самостоятельному ремонту дисплея Audi с помощью замены ламп CCFL: http://auto-chips.ru. air-AMI-MMI.pdf

Цена вопроса: 300 руб. вместо 10 000 по замене монитора.

Дилер не занимается ремонтом.
Дилер меняет деталь за твои деньги или деньги автопроизводителя (гарантия)

#5 Silver87

Пользователи

473 Cообщений

• Пол: Мужчина
• Автомобиль: A3(8P)->A4(8E)
• год выпуска: 2010->2007

Если кому интересно, для людей которые не бояться сами лезть в монитор, прикрепляю ссылку на инструкцию по самостоятельному ремонту дисплея Audi с помощью замены ламп CCFL: http://auto-chips.ru. air-AMI-MMI.pdf

Цена вопроса: 300 руб. вместо 10 000 по замене монитора.

Я так менял в своё время, получилось хорошо.

#6 NightFox

Пользователи

9 Cообщений

• Пол: Мужчина
• Город: СПб
• Автомобиль: Audi A4
• год выпуска: 2008

Вот адрес магазина, где можно купить лампу: ул.12 Красноармейская д.14 «Лавка Телемастера».

Заменил сам строго по инструкции. По времени: около часа. Результат: все работает. Цена вопроса: 310 руб.

Источник
