Ремонт дополнительного стоп сигнала ауди

Сообщение Игорь » 01 мар 2010, 23:55

Сообщение Sergey R. » 02 мар 2010, 00:13

Сообщение V999 » 02 мар 2010, 00:25

Сообщение Sergey R. » 02 мар 2010, 00:31

Сообщение 2222 ВМ-2 » 14 мар 2010, 17:17

Сообщение Паша » 14 мар 2010, 22:07

Детали обивки крышки багажника:

Снятие и установка верхней облицовки крышки багажника:

Снятие
– Снять нижнюю облицовку (подробнее смотри в приложении)

– Выкрутить винты -1-.
– Снять боковые накладки -2- обшивки с крышки багажного отсека -стрелки А-.
– Затем снять верхнюю обшивку с крышки багажного отсека -стрелка В-.

Установка
Установка в обратной последовательности, при этом учитывать следующее:
— Заменить поврежденные пружинные скобы -2-.
– Проверить наличие всех резиновых упоров -1- в обшивке.
– Ввести обшивку сначала за боковую оконную раму крышки багажного отсека.
– Фиксировать клипсами облицовку сначала сверху, а затем сбоку.

2222 ВМ-2 , но если Вам необходимо добраться до верхнего стоп-сигнала, то всю обшивку снимать не обязательно — нужна только верхняя часть.

Источник

Снятие и установка дополнительного стоп-сигнала
Audi A4 B6. Электрооборудование. Освещение и приборы

Предостережение: В дополнительном стоп-сигнале установлены световые диоды. При наличии повреждения световых диодов стоп-сигнал необходимо заменить в комплекте.

Седан

Предупреждение: Доступ к дополнительному стоп-сигналу осуществляется из багажника через вырез в полке для мелкой ручной клади.

Снятие

1. Откройте багажник.

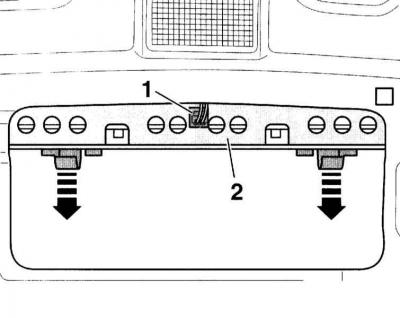

2. Рассоедините разъём (1) дополнительного стоп-сигнала (2).

3. Отведите стопорные скобы и выньте вниз дополнительный стоп-сигнал.

Установка

1. Установка выполняется в последовательности, обратной снятию.

Универсал

Снятие

1. Снимите верхнюю обивку двери задка, обратитесь к Разделу Снятие и установка переднего бампера.

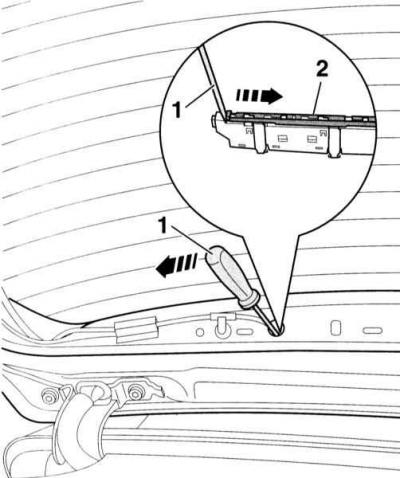

2. Вставьте отвёртку (1) через отверстие, которое предназначено для электрического провода дополнительного стоп-сигнала.

3. Освободите стопорную шину (2), сильно нажав на нее.

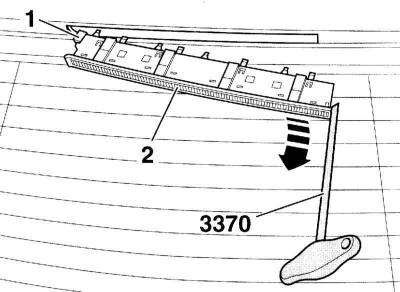

4. Извлеките дополнительный стоп-сигнал (2) с помощью вытяжных крюков, например, AUDI 3370 или HAZET 2520-1 наружу. При этом крюки поставьте справа у стоп-сигнала.

5. Рассоедините разъём (1) дополнительного стоп-сигнала (2).

6. Выньте из двери задка пять стопорных скоб.

Установка

1. Установите стопорные скобы на дополнительном стоп-сигнале, при этом следите за правильным их положением.

2. Дальнейшая установка выполняется в последовательности, обратной снятию. При этом стопорные скобы должны войти в стопорную шину.

Источник

На сайте вы найдете информацию о том как сделать качественный ремонт автомобиля своими руками, подробные фото отчеты по ремонту ауди с4, а также много полезной информации о диагностике и профилактике неисправностей.

поиск google

Breadcrumbs

Меню сайта:

Последние публикации

Перетяжка потолка ауди 100 с4.(Часть 3)

В первой и второй частях мы снимали обшивку потолка, сегодня же мы займемся самой перетяжкой.

Перетяжка потолка ауди 100 с4.(Часть 2)

Продолжим снятие обшивки потолка. В первой части мы сняли обшивку люка и накладки передних стоек. Сегодня мы все-таки снимем потолок.

Перетяжка потолка ауди 100 с4.(Часть 1)

В уже не молодых автомобилях, не редко можно столкнуться с проблемой провисания потолка. Происходит это, как правило, по двум причинам:

Установка дополнительного стоп сигнала ауди с4.

В этой статье речь пойдет об установки дополнительного стоп сигнала, к сожалению, не родного, а китайского производства.

Рис 1- Дополнительный стоп сигнал.

Если панель приборов у вас без БСК, то есть, у вас нет контроля ламп, то процесс подключения дополнительного стоп сигнала у вас будет аналогичным. Если у вас панель с БСК, то вам придется протянуть провод от блока контроля ламп, который находится под капотом в блоке реле (подробнее опишу в конце статьи). У меня сейчас хоть и стоит панель с БСК с установленным блоком контроля ламп, но так как дополнительный стоп сигнал не оригинального производства он уже не на лампочках, а на светодиодах, энергопотребление которых во много раз меньше ламп накаливания. В результате чего они не оказывают побочного действия на блок управления контроля лам и не приводят к ложному срабатыванию.

И так приступим!

Открываем заднюю часть стоп сигнала, поворотом ключа, и вынимаем ее вместе с лампами поворота и стоп сигнала.

Рис 2 – Поворачиваем защелку.

Нам нужно будет пробросить плюсовой провод от дополнительного стоп сигнала вот на эту клемму (здесь сидит плюс с концевика педали тормоза).

Рис 3 – Держатель лампы поворота и стоп сигнала(правый).

Провод будем прокидывать следующим образом: берем любой провод, не сильно мягкий, он нам понадобится только для того чтобы вытащить провода дополнительного стоп сигнала в багажник. Просовываем его в данное отверстие и толкаем в указанном направлении.

Рис 4 – Просовываем провод из багажника.

Когда его кончик появился под задней полкой, идем в салон и вытягиваем его.

Рис 5 – Провод для протяжки.

Рис 6 – Провод для протяжки.

Подмотав к нему изолентой наши провода, продеваем их в багажник.

Рис 7 – Укладываем плюсовой провод.

Вытянув провода в багажник, цепляем их.

Протягиваем плюсовой провод. Для этого отгибаем справа обшивку багажника и протягиваем провод до нужной клеммы.

Рис 8 – Укладываем плюсовой провод.

Рис 9 – Плюсовая клемма для дополнительного стоп сигнала.

В качестве минуса, я использовал следующий болт в багажнике.

Рис 10 – Минус для дополнительного стоп сигнала.

Наращенные провода для надежности можно пропаять и одеть на них термоусадку. Крепим провода, что бы они не болтались, можно приклеить изолентой.

Рис 11 – Подвязываем провода.

Проверяем, все работает!

Рис 12 – Дополнительный стоп сигнал.

Теперь поговорим о том, если у вас панель с БСК. Если вы устанавливаете оригинальный дополнительный стоп сигнал с лампами накаливания, то если вы подключите его подобным образом, то из-за разной нагрузки будет ложно срабатывать контроль ламп. Чтобы все работало нужно подключить плюсовой провод к блоку контроля ламп и посадить на 6 клемму с надписью 54H, воспользуйтесь схемой в этой статье.

Но если у вас изначально не был установлен дополнительный стоп сигнал, то может оказаться такое, что данной клеммы на блоке контроля ламп может не оказаться. Выход в данной ситуации может быть следующий. Плюсовой провод можно посадить на клемму 54 приходящую с концевика.

Источник
