Ремонт дверей мицубиси галант

1 — Накладка порога
2 — Боковой обтекатель
3 — Накладка порога
4 — Декоративная накладка дверной стойки
5 — Контактный разъем электропроводки
6 — Подпружиненный штифт
7 — Дверная сборка

8 — Верхняя петля
9 — Нижняя петля
10 — Ограничитель открывания двери
11 — Ударник
12 — Регулировочная накладка ударника
13 — Колпачок датчика-выключателя двери
14 — Датчик-выключатель двери

Детали установки боковых дверей на моделях Galant 1994 ÷ 1998 г.г. вып.

1 — Контактный разъем электропроводки
2 — Подпружиненный штифт
3 — Дверная сборка
4 — Верхняя петля
5 — Нижняя петля

6 — Ограничитель открывания двери
7 — Ударник
8 — Регулировочная накладка ударника
9 — Колпачок датчика-выключателя двери
10 — Датчик-выключатель двери

Детали установки боковых дверей на моделях Diamante с 1997 г. вып.

1 — Контактный разъем электропроводки
2 — Крышка ограничителя открывания двери
3 — Болт
4 — Дверная сборка
5 — Верхняя петля
6 — Нижняя петля

7 — Ограничитель открывания двери
8 — Ударник
9 — Регулировочная накладка ударника
10 — Колпачок датчика-выключателя двери
11 — Датчик-выключатель двери

Процедура идентична как для передних, так и для задних боковых дверей автомобиля.

1. Детали установки дверных сборок показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Откройте дверь и подоприте ее тележечным домкратом, — для защиты лакокрасочного покрытия, проложите между головкой домкрата и краем двери деревянный брусок.
4. Выверните болты крепления ограничителя открывания двери.
5. Отпустите резьбовую втулку и отсоедините жгут главной косы электропроводки двери. Рассоедините прочие контактные разъемы дверной сборки.
6. Пометьте положение петельных планок двери.
7. Выверните петельные болты и аккуратно снимите дверную сборку, — воспользуйтесь помощью ассистента.

1. При помощи ассистента установите дверь на свое штатное место, подоприте ее домкратом и от руки затяните болты петельных планок.
2. Выровняйте петельные планки в соответствии с нанесенными в процессе демонтажа посадочными метками, затем затяните крепежные болты с требуемым усилием (17 ÷ 26 H•м: для моделей Galant по 1993 г. вып. и Mirage по 1992 г. вып., 22 H•м: для моделей Diamante, Galant с 1994 г. вып. и Mirage 1993 ÷ 1999 г.г. вып. и 27 H•м: для моделей Mirage с 1997 г. вып.).
3. Восстановите исходное подсоединение электропроводки.
4. Установите ограничитель открывания двери и прочно затяните болты его крепления.
5. Уберите подпирающий дверь домкрат.
6. Подсоедините отрицательный провод к батарее.

1. Определите, болты какой из петельных планок необходимо отпустить для смещения двери в требуемом направлении.
2. Отпустите болты, обеспечив свободу перемещения дверной сборки.
3. Поправьте дверь в кузовном проеме и вновь затяните крепежные болты с требуемым усилием.
4. Продолжайте выполнения процедуры до тех пор, пока дверь не займет требуемое положение в кузовном проеме.
5. Проверьте исправность срабатывания защелки замка двери.
6. В случае необходимости отпустите болты крепления пластины ударника и вращением последнего добейтесь исправного срабатывания защелки.
7. Затяните крепежные болты с требуемым усилием (12 H•м).

Источник

Снятие и установка панелей внутренней обивки дверей Мицубиси Галант

Снятие и установка панелей внутренней обивки дверей

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. На моделях с ручным приводом стеклоподъемников снимите ручку регулятора с облицовочной рамкой, — отпустите фиксатор крепления ручки путем поддевания его краем растянутого куска ткани.

3. На моделях, оборудованных электроприводными стеклоподъемниками/активаторами дверных замков, высвободите панель переключателей управления и отсоедините подведенную к ней электропроводку.

4. Выверните крепежный винт и снимите облицовку внутренней ручки двери. Снимите ручку.

5. При соответствующей комплектации, выверните крепежные винты и снимите поручневую рукоятку двери.

6. Выверните винты крепления панели внутренней обивки двери.

7. Осторожно поддевая фиксаторы, расположенные по периметру панели внутренней обивки, отделите последнюю от дверной рамы, — постарайтесь не повредить панель при отпускании фиксаторов.

8. Аккуратно высвободите оставшиеся в раме фиксаторы крепления обивочной панели, поврежденные элементы замените.

9. В случае необходимости снимите с дверной рамы изоляционный экран.

1. Если снимали, установите на место изоляционный экран.
2. Заменяя поврежденные фиксаторы, установите панель внутренней обивки на дверную раму.
3. Удостоверьтесь в надежности защелкивания фиксаторов, в случае необходимости замените дефектные элементы.
4. Установка оставшихся компонентов производится в порядке, обратном порядку их демонтажа.

Источник

Ремонт двери Mitsubishi Galant в Москве

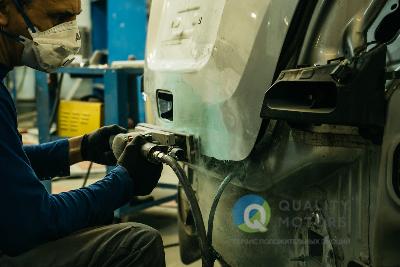

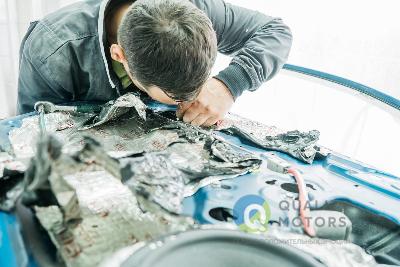

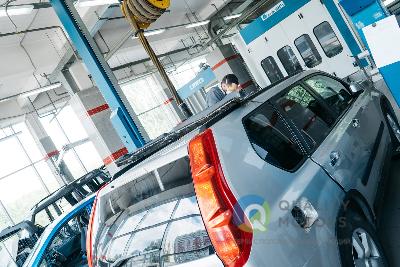

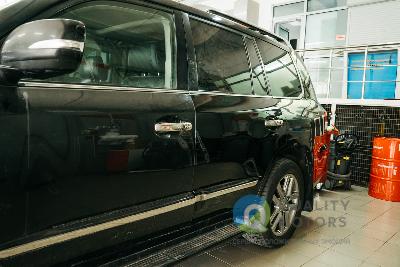

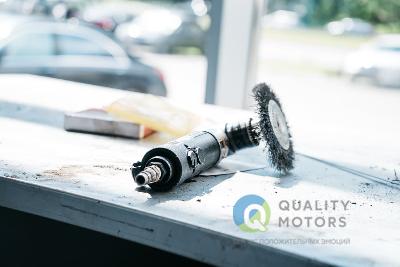

Примеры выполненных работ

Ремонт двери Mitsubishi Galant цена:

Ремонт и замена двери Mitsubishi Galant

ЗАЯВКА В WHATSAPP

Отправьте нам заявку с фото и получите просчет фиксированной стоимости ремонта вашего авто

Бесплатная диагностика и эвакуация в пределах МКАД при капитальном ремонте АКПП или ДВС Mitsubishi Galant

Полная диагностика Mitsubishi Galant по 43 параметрам при первом обращении или ремонте у нас.

При калькуляции на руках из другого сервиса — эти же работы и запчасти по более низкой цене

А так же диагностика кондиционера Mitsubishi Galant

Проверка сход развала + диагностика ходовой в подарок.

Промывка радиаторов охлаждения Mitsubishi Galant. Полный разбор + спецсредства.По предварительной записи.

Замена масла в двигателе и фильтров (масляный, воздушный, салонный), свечей зажигания

Замена тормозных колодок и дисков Mitsubishi Galant. Полная проверка тормозной системы. Диагностика ходовой в подарок!

Ремонт двери Mitsubishi Galant

Ремонт двери Mitsubishi Galant направлен на устранение вмятин, сколов, царапин на лакокрасочном покрытии. В некоторых случаях требуется восстановление механизмов открытия и закрытия двери, стеклоподъемников. Какие бы действия мастера не включал в себя комплекс работ, качественное проведение ремонта возможно только в условиях сервиса.

Грамотное обслуживание и восстановления автомобильной двери гарантировано клиентам автосервиса Mitsubishi «Кволити Моторс». На площадке специализированного сервисного центра в Москве есть все необходимое для выполнения ремонта любой сложности в минимально возможный срок.

Источник

Снятие и установка наружной ручки двери и элементов привода защелки замка

Кузов Mitsubishi Galant

13.18 Снятие и установка наружной ручки двери и элементов привода защелки замка / Mitsubishi Galant

Снятие и установка наружной ручки двери и элементов привода защелки замка

Детали установки наружной ручки и элементов привода замка двери

1 — Кнопка выключения замка
2 — Сборка дверной защелки

3 — Наружная ручка двери
4 — Активатор замка

Порядок выполнения

1. Детали установки наружной ручки и элементов привода замка двери показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Снимите панель внутренней обивки двери.
4. Снимите изоляционный экран двери.
5. Отпустите фиксатор и снимите отсоедините от ручки двери шток привода замка.
6. Отпустите крепеж и снимите с двери наружную ручку.

Порядок выполнения

Установка производится в обратном порядке.
