lp1462 › Blog › Разборка/Сборка замка двери W211 (Замена сердечника дверного замка W211).
На днях обнаружил, что водительская дверь моего автомобиля не открывается с железного ключа, замок закис за несколько месяцев зимы и весны. Купил WD-40, залил его в замок и стал разрабатывать. С горем пополам разработать удалось, но дверь всё равно не открывалась. Сердечник в замке вертелся на 180 градусов, но дверь оставалась закрытой всё время. Было решено вынимать замок из двери и чинить пока лето и во избежание проблем в будущем, если разрядится аккумулятор. Описывать процедуру снятия замка не буду, ибо информации полно в Интернете. Сняв замок, обнаружил, что при повороте ключа в замке на 180 градусов, металлический шток на другой стороне замка не поворачивается, следовательно, проблема внутри замка. Решил чинить его путём перестановки своего сердечника в исправный замок-донор из другого такого же Мерседеса (цена замка-донора 1050 рублей в СПб).
Итак, процедура такова:
1. Разжимаем две пластиковые лапки пластикового лицевого кожуха (2) по направлению красных стрелок и выдавливаем замок (1) из него в направлении жёлтой стрелки:
В результате действия кожух (2) отделяется. Откладываем его:
2. Высверливаем две металлические заклёпки 2х мм сверлом. Сильно не увлекаемся, ибо длинна заклёпок менее 5 мм:
3. Сбиваем/снимаем (зависит от того, как аккуратно были высверлены заклёпки… я сбивал))) верхнюю часть (3) с замка (1) и удаляем из него остатки заклёпок. Также отделяем ИК-приёмник (4) и откладываем его в сторону вместе с верхней частью замка (3):
4. Извлекаем сердечник вместе цилиндром (5) из замка (1):
5. Применяем вышеописанный алгоритм 1-4 к замку-донору.
6. Собираем замок-донор в обратном порядке его разбора, не забыв переставить в него свой сердечник, пластиковый лицевой кожух (2) и попутно смазывая все внутренние детали. Прикрепить верхнюю часть замка (3) к замку (1) можно заклёпкой из мягкого металла. В моём распоряжении заклёпок не оказалось, потому я закрепил маленькими саморезами, после сточив лишнее напильником.
PS Позже напишу как переделывал сердечник-донор под свой ключ.
Сделано! Перебор сердечника под свой ключ W211
PPS В качестве бонуса, ниже причина поломки родного замка:
Шлицы на этой пластиковой втулке были сломаны мною при попытке разработать закисший замок. Она является передаточным звеном между сердечником и металлическим штоком. Выполнена, на сколько я понимаю, из такого хрупкого пластика, для того чтоб при попытке силового взлома замка она ломалась и не давала проворачиваться металлическому штоку, который и разблокирует дверь.
Чтоб добраться до этой втулки пришлось высверливать ещё две заклёпки в нижней части замка (фотки их нет, потому обозначил их стрелками на том, что нашёл. См. ниже.).
Аккуратно высверлить не получилось, т.к. сломал два силуминовых ушка на замке (1) показаны стрелочками ниже.
Так что если кто решит разбирать замок полностью, то не стоит прикладывать силу. Но, повторюсь, чтоб вынуть сердечник не нужно высверливать эти две заклёпки, достаточно двух в верхней части.
Источник
Ремонт дверного замка Mercedes W211. Замена шестерни и червяка.
Ремкомплект шестерни и червяка для дверного замка Mercedes W211, W203, W209
Купить! Шестерню + Червяк https://arktech.ru/products/gear-wheel-and-worm-for-door-lock-w211
Купить! Шестерню https://arktech.ru/products/gear-wheel-for-door-lock-w211
Купить! Червяк https://arktech.ru/products/worm-for-door-lock-w211
+79054836920
На видео показано, как отремонтировать в домашних условиях замок двери Мерседес W211. Когда съедает шестерню или червяк, замок перестаёт работать или работает через раз.
Ремкомплект шестерни и червяка устанавливается в следующие замки:
A2117200335
A2117200435
A2117200535
A2117200635
A2117200735
A2117200835
A2117200935
A2117201035
A2117201135
A2117201235
A2117201335
A2117201435
A2117201535
A2117201635
A2117201735
A2117201835
A2117201935
A2117202035
A2117202135
A2117202235
A2117300535
A2117300635
A2117300735
A2117300835
A2117300935
A2117301035
A2117301135
A2117301235
A2037200135
A203720013564
A2037200235
A2037200335
A2037200435
A2037200435
A2037201935
A2037202035
A2037202035
A2037300135
A2037300235
A2037300335
A2037300435
A2097200135
A2097200235
A2097200335
A2097200435
A2097200935
A2097201035
A2097201135
A2097201235
A2097201335
A2097201435
A2097201535
A2097201635
Ремкомплекты от производителя Arktech.ru.
Видео Ремонт дверного замка Mercedes W211. Замена шестерни и червяка. канала Arktech ru
Источник
Ремонт Дверного Замка Mb W211. Замена Пружинки В Замке Mercedes
Arktech Ru HD 07:41
Описание
Ремкомплект пружинок для дверного замка Mercedes W211.
Купить здесь https://arktech.ru/products/spring-for-door-lock-w211
+79054836920

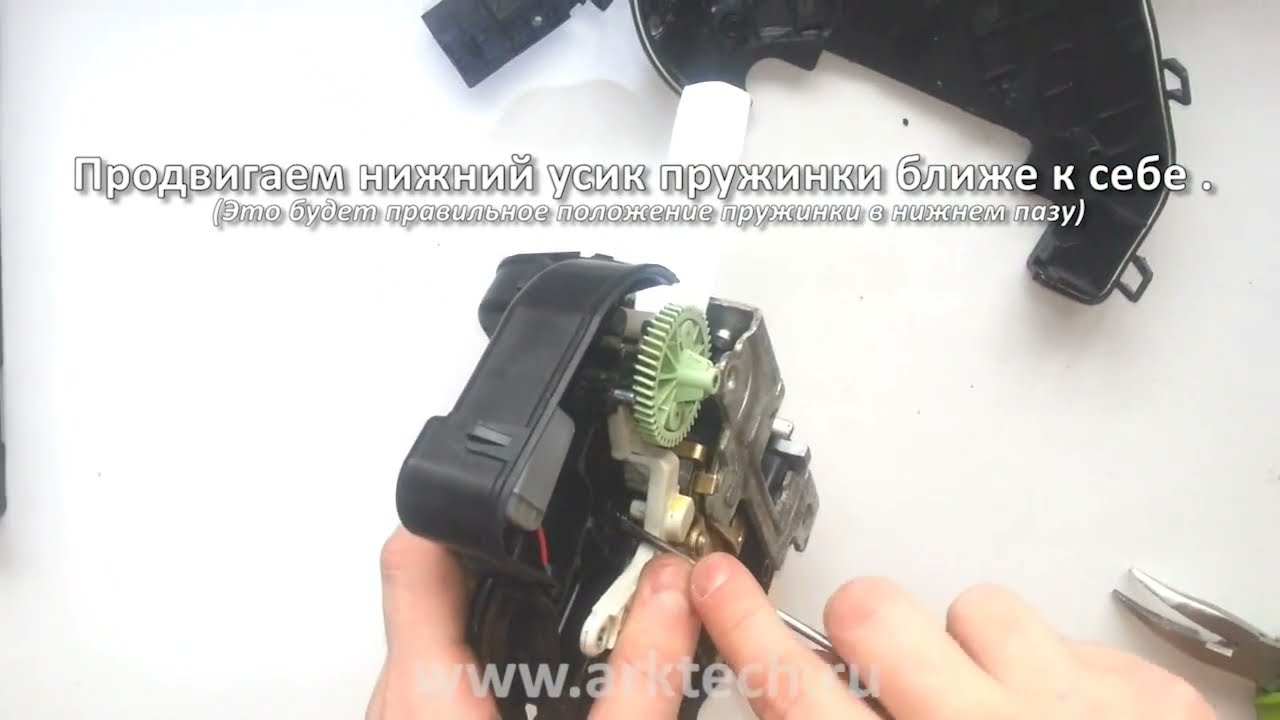

На видео показано, как отремонтировать в домашних условиях дверной замок Мерседес W211. Когда ломается пружинка в замке, кнопка замка начинает прыгать и не фиксируется в крайних положениях.
Пружинки устанавливаются в следующие замки:
A2117200335
A2117200435
A2117200535
A2117200635
A2117200735
A2117200835
A2117200935
A2117201035
A2117201135
A2117201235
A2117201335
A2117201435
A2117201535
A2117201635
A2117201735
A2117201835
A2117201935
A2117202035
A2117202135
A2117202235
A2117300535
A2117300635
A2117300735
A2117300835
A2117300935
A2117301035
A2117301135
A2117301235
Ремкомплекты от производителя Arktech.ru
