Ремонт дверной ручки гольф 4

Фотоотчет Ремонт замка двери и ремкомплект стеклоподъемника (VW Golf 4/Bora, VW Passat B5 и т.п)

Частое явление всех Golf4, Passat-B5 и т.п. — это глюк центрального замка — нажимаем закрыть — замок закрывается и сразу же открывается. Иногда приходится долго мучаться чтобы закрыть машину.

Виновником является треснувшая пайка на плате внутри замка.

Надеюсь статья поможет многим самостоятетельно сэкономить немного денежек на ремонте.

1. Вытаскиваем заглушку в торце двери

2. Берем TORX и отворачиваем винт примерно на 10 оборотов, оттягтвая дверную ручку и тянув на себя лечинку замка. Не перестарайтесь, а то можно винт совсем выкрутить и преобрести себе дополнительную работу.

3. Сдергиваем тросик с дверной ручки. При вывенченом винте ручка начинает плохо оттягиваться — это нормальное явление.

4. Снимаем дверную ручку. Сдергиваем накладку в сторону улицы и вытаскивае вверх всю часть ручки с кнопками.

5. Отворачиваем три крестовых винта

6. Отворачиваем снизу три самореза TORX.

7. Отделяем обшивку начиная снизу и снимаем ее ВВЕРХ.

8. Отсоединяем все разъемы и тросик ручки открывания замка

9. Теперь подключаем дверную ручку, открываем резиновые заглушки, включаем зажигание и опускам стекло пока не будут видны винты крепления стекла. Отворачиваем их на пару-тройку оборотов.
ВНИМАНИЕ! У кого стоят пластиковые направляющие стеклоподъемника — действуем ОООЧЕНЬ аккуратно.

10. Вытаскиваем стекло вверх начиная с его «длинной стороны».

11. Отворачиваем два винта TORX крепления замка (тут уже нужны спец-токсы)

12. Отворачиваем винты по кругу крепления листа стеклоподъемника (см. рис. в п. 9)

13. А теперь решаем головоломку с вытаскиванием листа из двери не отломав крепления замка к листу (нужно вытянуть кабель из машины немного и тогда все пойдет как надо)

14. Теперь переворачиваем лист и кладем его на большую табуретку

15. Выдавливаем две стопорных затычки крепления кронштейна замка к листу

16. Снимаем тросик

17. Виновник у нас в руках. Отворачиваем винт TORX — тот что ближе к красному и синему проводу

и еще один маленький

18. Снимаем пружину и запоминаем как она стояла. Не надо ее при сборке пытаться натянуть на крючок тяги с тросиком.

19. Отводим тягу с тросиком до упора

и разъединяем две половинки замка

в левой половинке отворачиваем все TORX и не разъединяя корпуса переворачиваем его другой стороной

20. Аккуратно снимаем крышку — внутренности захотят остаться на ней, но это нельзя им дать сделать

21. А вот и пайка-виновница

22. Паяльник в зубы, флюс, припой и в путь! Раз уж туда полез, то и пропаял все остальное

23. При сборке несколько важных моментов:
— все собирается без усилий, если что-то не лезет не надо на нем прыгать, бить молотком — просто что-то вы неправильно вставили
— детали указанные стрелками должны войти одна в другую.

24. Собираем все в обратной последовательности. Стопорные затычки из. п. 15 входят на ура легким постукивание кувалды со стороны салона (условно, так как собираем еще до установки листа на дверь)

25. Пока не прекрипили рекомендую подключить замок и проверить его работу (сэмитировать закрытие замка об упор на стойке кузова и проверить закрывая/открывая ключем/ с пульта, короче все возможные варианты вплоть до тросика) — если что-то не так то ведь можно и дверь потом не открыть.

26. После приварачивания листа стекло в дверь опускаем с «узкой стороны» и до окончательной сборки проверяем перекос (открываем/закрываем его несколько раз)

26. Собираем все и радуемся проделанной работе и сэкономленным деньгам.

В пассажирской двери все один в один, только симметрично

Дополнение — установка ремкомплекта стеклоподъемника.

Повторяем пункты 1-14, а далее

15а. Отворачиваем три винта поз. 1 и снимаем моторчик поз. 2.

16а. Пока оставляем тросиковый механизм поз. 1 на месте.
Тянем на себя поз. 4 (по рисунку вправо) и выводим ее из зацепления с направляющей (черная железка с колесиками и сломанным ползуном)
Тросик ослабнет и позволит нам поменять направляюшие поз. 2 и 3. Меняются легко, главное заметить как расположены тросики (какой ближе, какой дальше от нас — чтобы не было перехлестывания)

17а. Вытаскиваем тросики механзма вместе с механизмом поз. 1. На листе остаются направляющие и средний тросик их соединяющий.

18а. Внимание! Для облегчения установки не снимаем пока пластиковые хомуты которыми законтрен новый механизм. Вставляем на место новый механизм поз. 1 не до упора.
Лучше чтобы его пока придерживал помошник. Одеваем тросики на направляющие, затем на колесики (прорези сделаны как раз для пропускания тросика!). Затем один тросик вставляем на место в направляющую.
Теперь беремся за поз. 4 и с силой оттягиваем ее и вставляем в направляющую.

19а. Расконтриваем (откусываем хомуты и снимаем железный стопор) и вставляем до упора тросиковый механизм. Одеваем на место моторчик и прикручиваем обратно три винта.

P.S. от Админа — отчет добавлен на сайт:
Ремонт замка двери и установка ремкомплекта стеклоподъемника
Спасибо!

Источник

Снятие и установка наружной ручки открытия двери
Кузов. Двери и люк автомобиля. Фольксваген Гольф 4

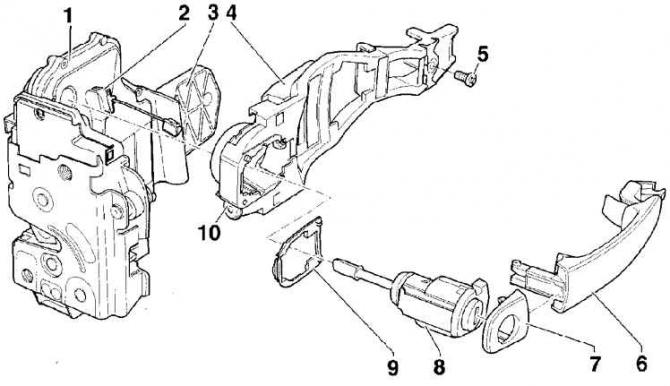

Наружная ручка открытия двери и замок двери

Снятие

1. Снимите корпус цилиндра замка передней двери.

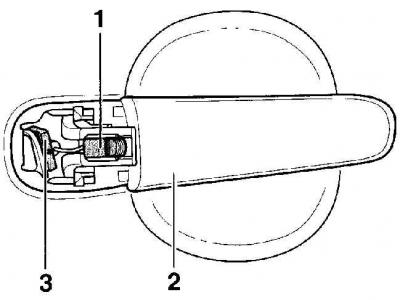

2. Освободите фиксатор (1) ручки (2) открытия двери (3 – рычаг управления замка двери).

3. Незначительно перемещая наружную ручку открытия двери, снимите ее с двери.

Отличия в задней двери

1. Снимите уплотнение (1) задней двери в области ручки (2) задней двери (3 – кожух, 4 – отвертка для вывинчивания болта крепления кожуха).

2. Откройте ручку задней двери (стрелка) и удерживайте ее в этом положении.

3. Через отверстие в торце двери вывинтите болт с внутренним фасонным углублением 4 мм до упора. При этом освободится крепление кожуха.

Предупреждение: Не вывинчивайте болт полностью, так как в противном случае фиксирующее кольцо опоры упадет в дверь.

4. Снимите кожух (3) и ручку (2) открытия задней двери.

Установка

1. При необходимости, перемещая в стороны, установите наружную ручку открытия двери на дверь.

2. Прижмите ручку (2) открытия двери к двери и, пропустив фиксатор (1) в паз двери, закрепите его на ручке открытия двери (3 – рычаг управления замка двери).

3. При установке фиксатора (1) не перемещайте рычаг управления замком (3).

4. Установите на дверь корпус цилиндра замка.

Источник

Volkswagen Golf Мк4 › Logbook › Не работает замок задней правой двери гольф Мк4. Ремонт и восстановление

Всем привет. Раз ты это читаешь то ты видимо столкнулся с той же самой проблемой что и я. А именно ни каким образом не хочет отзываться на работу замок задней двери. Для того что бы локализовать проблему потребуется изначально мой тебе совет снять(с посадочного места) гофру проводки.
За тем нужно снять дверную карту.
Это сделать очень просто нужно снять накладку салонной ручки и выкрутить 2 болта под отвёртку +, затем снизу обшивки есть 2 торкса т20 (если не ошибаюсь), выкручиваем их и поднимаем карту двери к верху, после того как она слезла с посадочного места надо отсоединить от салонной ручки трос, отсоединить провод на Твиттер если он есть и убрать обшивку в сторону.
За тем откроется вид прикрученной листа железа (образно), в нем будет два круглых окошечка, их нужно будет продавить и пропустить стекло пока не будут выданы два болта так же под торкс, это болты крепления самого стекла к механизму. ВАЖНО, МЕХАНИЗМ СТЕКЛОПОДЪЁМНИКА СНИМАЕТСЯ ВМЕСТЕ С ЭТИМ ЖЕЛЕЗНЫМ ЩИТОМ, НУЖНО ВСЕГО ЛИШ ДОСТАТЬ СТЕКЛО КВЕРХУ.
После этого нужно просунуть руку к самому замку двери и снять с него разъем. У меня была проблема именно в проводке. Сам замок был жив!

Я в тот же день разбирал весь салон для стирки обивок сидений и восстановления подогрева сидений. Если интересно пишите коментарии обязательно всем отвечу. Хорошего дня😉

Источник

Volkswagen Golf «Plan B» › Logbook › Ревизия замков: Часть 1 — Замена микриков в передних замках

Всем привет!
Это ещё одна запись из серии «Как я провёл лето»)))
Сегодня речь пойдёт о замках передних дверей, а именно о замене микриков и их ревизии.
Как и у многих гольфоводов, а также соплатформенников, одна из основных проблем с замками у меня заключалась в «смерти» микриков передних дверей. Они перестали работать не сразу, а постепенно, то есть по первости, они то работали то нет, причём без разницы зимой или летом, могли вообще начать работать и проработать всю зиму, а могли и не работать так же долго… В общем я думаю проблема известна всем, долго объяснять не буду)))

Вариантов решения данной проблемы есть множество выделю основные три:
1. Самый дешёвый и быстрый вариант, и как по мне колхозный, это установка концевиков от Гольф 3 (не от калины или ВАЗ, а именно от Гольф 3 или аналогов к нему!). Суть в том что под замком сверлится отверстие под этот концевик, через которое появляется доступ к проводам микрика, они откусываются, наращиваются и через штекер или напрямую соединяются с концевиком. Всё проблема решена!))) Но это не наш метод!)))
Для примера отчёт от vazvager , только двери можно не разбирать.
2. Идеальный на мой взгляд вариант, но он на много сложнее — это установка герконов и магнитов. Есть отчёты и даже видео на YouTube как это делается. Но если вкратце, то на место штатного микрика ставится геркон, а в язычке механзма, что нажимает на микрик сверлится отверстие в которое закладывается и приклеивается иридиевый магнит в форме цилиндра. Есть разные разновидности этого решения, кто то размещает геркон за обшивкой двери, а магнит например на крышке блока предохранителей, или за пластиком порога и т.п. …
3. Следующий вариант, сейчас не так бюджетен и уже не так актуален наверное как раньше, но всё же… Одно время, а именно пару-тройку лет назад драйв пестрил записями об установке китайских «Вечных микриков». Отличие их от заводских заключается в том что там есть так называемая лапка, через которую и нажимается кнопка микрика. То есть прямого контакта между механизмом и кнопкой микрика нет, шансы сломать эту кнопку или свернуть на много ниже. Этим путём я и пошёл, так как уже давно заказал с Китая эти так называемые «Вечные микрики» и просто ждал момента когда мои совсем испустят дух. И вот этот момент пришёл, хорошо что летом)))

Вот их номера 3bd998785 и 3bd998786 или SKU245809-11996364 и SKU245810-11996725. У продавца которого брал их больше нет, по этому ссылкой не поделюсь.

Итак приступим:
Снимаем замки, расписывать эту процедуру не буду, на драйве куча отчётов… Я снимал замки по очереди, а дверь закрывал на отвёртку изнутри.

Замок состоит из двух частей: механической и электронной, если их можно так назвать. Располовиниваем его в открытом состоянии:

Срезаем клёпки на которых держится микрик на механической части и убираем её на время в сторону, чтобы не мешалась.

И разбираем электронную, откручивая винты по периметру, делаем фото, что бы не забыть как и что у нас было:

Осматриваем плату, особенно пятачки на наличие трещин, ну либо просто их все освежаем паяльником, особенно в районе гнезда. Прозваниваем нет ли разрывов самих дорожек, если есть дублируем их проводами или находим разрыв, зачищаем и запаиваем. Мне повезло разрывов не было, трещин не заметил, но на всякий случай зачистил и освежил все пайки. Далее выпаиваем старый микрик и припаиваем новый.
Вот для сравнения новый и старый:

Прокладываем провода нового микрика и начинаем собирать замок. Микрик крепится расплавлением столбиков в штатных местах на механической части, как и старый, я плавил их паяльником.

Ставим замок на место, собираем дверь, вот в принципе и всё)))
