[OVC] Разборка Дверей, снятие обшивки Vectra C 2006

[OVC] Разборка Дверей, снятие обшивки Vectra C 2006

Сообщение Dimm256 » 13 апр 2010 00:09

Сообщение r075uk » 13 апр 2010 08:09

Re: [OVC] Разборка Дверей, снятие обшивки Vectra C 2006

Сообщение Денисок » 13 апр 2010 11:12

Сообщение r075uk » 13 апр 2010 13:09

Сообщение Hubo » 13 апр 2010 15:54

Сообщение Dimm256 » 13 апр 2010 21:08

Всё-таки на клипсах? Эээх.. ну ладно!

Спасибо всем! Инфа исчерпывающая!

На выходных начну. 😀

кстати.. а панель с кнопками снимается или так и останется на двери?

Сообщение Evropeec » 13 апр 2010 22:57

Кнопки остаются в двери, отстёгиваешь штекер и тросик от ручки. Красные заклёпки сломались. Фото:

Сообщение Santa » 14 апр 2010 10:56

Сообщение Dimm256 » 14 апр 2010 21:54

Сообщение Asmilov » 14 апр 2010 22:30

Сообщение =PIANIST = » 16 апр 2010 02:10

Evropeec
Спасибо за фотки!

Re: Re:

Сообщение Santa » 16 апр 2010 16:52

Сообщение Santa » 16 апр 2010 18:52

Сообщение Dimm256 » 19 апр 2010 00:07

короче вот. снял-поменял на выходные.

сложность заключалась в установке панели обратно, надевать сложновато-неудобно .
а так вроде не трудно. Кто будет пробовать — не покоцайте ручку отверткой когда будете снимать оную.

Сообщение =PIANIST = » 19 апр 2010 00:22

Сообщение DJ31 » 19 апр 2010 09:42

Сообщение DJ31 » 19 апр 2010 09:45

Сообщение Dimm256 » 19 апр 2010 21:41

этой штукой мазал перед установкой. Удобно однако, во все щели залить можно даже в труднодоступные.

а по поводу колес — стоят штатные Bridgestone Turanza ( на к-рых в салоне стояла ) не помню размер, но точно знаю R16.С подвеской тоже никаких тюнингов не делал опциональностей не добавлял. Просвет такой потому что снято сверху под большим углом. 😀

Сообщение Asmilov » 21 апр 2010 00:07

Сообщение Dimm256 » 21 апр 2010 23:43

старый ограничитель смазан не был вообще ,результат — быстрый выход из строя роликов.
Причем стерся ролик на оси, а не в месте соприкосновения со штоком.. так, что будем считать что это испытание.

. и еще: смазка была выбрана специально на основе лития, т.к. только эта смазка не разрушает пластик.
На OVB рычаг выбора передач был смазан такой смазкой ( там пара трения пластик-пластик).

Источник

Opel Vectra GTS Турбо Эндорфин › Logbook › Шумоизоляция дверей + замена штатных задних колонок. Как снять обшивки двери.

Решил сделать шумоизоляцию дверей. Ну и колонки начнут звучать получше.

Купил материал, на 4 двери ушло: виброизоляция — ушло 7 листов, антискрип для дверных карт(губка с клеящей основой) — 3 листа.

Так же был куплен ролик в строительном магазине, что бы легче было раскатывать виброизоляцию.

Снял все обшивки дверей:

1. Опустить подъемное окно вниз
2. Снять рамку внутренней ручки у двери, тянуть на себя

3. Открутить все винты и отщелкнуть клипсы, потянуть на себя обшивку, подпирал отверткой аккуратно

4. Снять разъем жгута проводов стеклоподъемника и снять элемент управления двери (тросик)

5. Самое сложное верхние клипсы, возле резинового уплотнителя, тяжело выходят, нужен спец инструмент, у меня было две отвертки и товарищ…тянем обшивку наверх, одновременно разжимая металлические клипсы сверху и снизу:

Обратно собираем в порядке с конца.

Вот так было с завода:

Снимаем пленку, она теперь не нужна, всю поверхность двери внутри и снаружи обезжириваем, что бы лучше приклеился материал.
Замеряем куски виброизоляции, я измерял рулеткой и проклеиваем дверь внутри и отверстия снаружи виброй:

На обшивку клеем мягкий материал антискрип, обшивка сядет плотно и будет дополнительно глушить посторонние звуки.
Было:

На пассажирской двери обнаружил порванную колонку, решил помять…
На задних были просто места под пищалки, а пищалок самих не было…

Решил купить комплект компонентных колонок на зад:
Выбор пал на колонки фирмы Alpine, подходят в штатные места и цена хорошая:

В комплекте шли все провода, в штатные места пищалки защелкивались, еще укрепил антискрипом (губкой)

В итоге подготовил и задние двери, немного подрезал место под динамик снизу, так как заводские снизу имеют плоскую форму:

Проклеил все, плюс места под динамики дополнительно губкой:

Проклеил обшивки дверей мягким материалом антискрипом (губкой), видно на фото до и после:

Надеюсь информация будет кому то полезна…

Всем тишины в авто и хорошей музыки! Ни скрипа ни сверчка)))

Источник

Снятие и установка обшивки передней или задней двери

Замечание: В данном разделе приводится подробное описание процедуры снятия/установки обивки на примере передней (водительской) боковой двери. Для задней двери приводятся лишь особенности.

Обшивка передней двери

1. Опустите стекло соответствующей двери, введите пластмассовый клин между внутренней дверной ручкой и накладкой и отделите накладку (см. сопр. иллюстрацию).

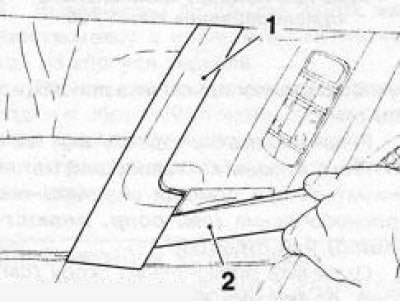

19.1 Отделение накладки (1) от внутренней дверной ручки при помощи пластмассового клина (2)

2. Выверните 2 винта на внутренней дверной ручке, а за тем 3 нижних винта крепления обивки (см. сопр. иллюстрацию).

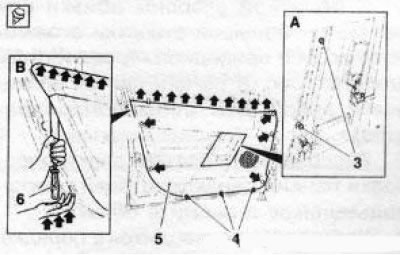

19.2 Крепления обивки (5) боковой двери (на примере передней двери): 3, 4. Крепежные винты; 6. Специальное приспособление Hazet-2164-2

3. При помощи пластмассового клина (например, Hazet 799-3) отделите 5 держателей обивки от рамы двери (см. иллюстрацию 19.2).

4. Аналогичным приемом отделите нижнюю внутреннюю накладку оконного проема вместе с облицовкой от рамы двери, постепенно продвигая клин вдоль накладки.

Замечание: Клин следует вводить под накладку с наружной стороны двери (через оконный проем).

5. При помощи специального инструмента (например, Hazet-2164-2) отделите обивку двери от накладки оконного проема, слегка подбивая инструмент ладонью руки (см. иллюстрацию 19.2).

Замечание: Накладка закреплена на обивке двери пружинными скобами. При отделении накладки от обивки пружинные скобы повреждаются и при последующей установке должны быть заменены.

6. С обратной стороны обивки при помощи небольшой отвертки отожмите фиксатор приводного троса и отсоедините трос от рычага снятия блокировки двери (см. сопр. иллюстрацию)

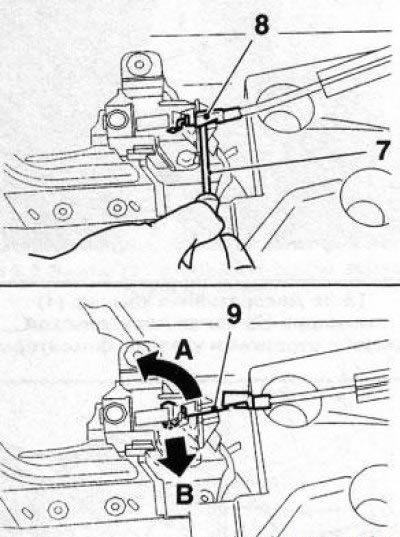

19.6 Отожмите отверткой (7) фиксатор (8) и отделите приводной трос (9), перемещая в указанных стрелками направлениях

7. Рассоедините разъем электропроводки панели переключателей стеклоподъемников и снимите обивку.

8. Установка производится в порядке, обратном порядку снятия. Замените все вышедшие из строя фиксаторы.

Особенности снятие обшивки для задней двери

9. При соответствующей комплектации после опускания стекла снимите рукоятку стеклоподъемника (см. Раздел 20).

10. На моделях Хэтчбэк (GTS) при помощи пластмассового клина отожмите 3 фиксатора и отделите треугольную накладку задней двери (см. сопр. иллюстрацию). Клин следует вставлять сверху.

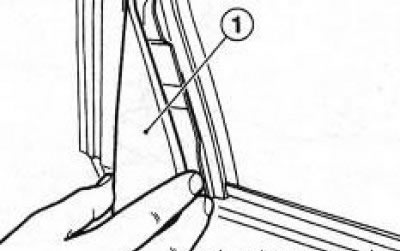

19.10 Снятие треугольной накладки задней двери (модели Хэтчбэк (GTS))

11. Выверните 2 винта на внутренней дверной ручке, а затем 2 нижних винта крепления обивки (см. сопр. иллюстрацию).

19.11 Крепления обивки задней боковой двери 2,3 Крепежные винты

12. При помощи пластмассового клина (например, Hazet 799-3) отделите 4 держателя обивки от рамы двери.

Источник

Снятие и установка обшивки двери

Автомобили Vectra/Calibra

Снятие

Отцепить треугольную крышку в месте крепления зеркала.

Широкой лопаткой подцепить и снять облицовку ручки двери.

В автомобилях Vectra: отвернуть семь винтов (см. стрелки на рис.) с крестообразным шлицем.

В автомобилях Calibra: отвернуть шесть винтов.

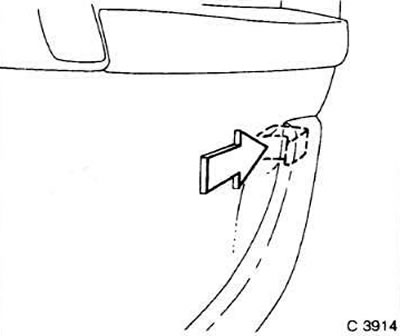

Отстегнуть пластмассовую кнопку. Для этого ввести в отвертку по стрелке между обшивкой двери и карманом двери. Немного отжать пластмассовый крючок назад (к задней стороне двери), одновременно оттягивая от двери обшивку.

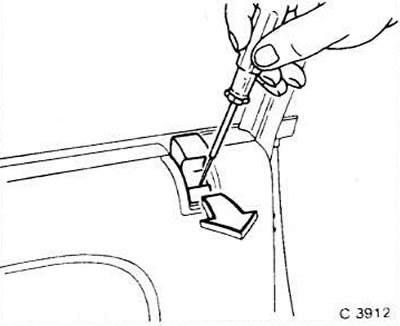

Потянуть кнопку двери вверх. Узкой отверткой отсоединить кнопку и вынуть ручку.

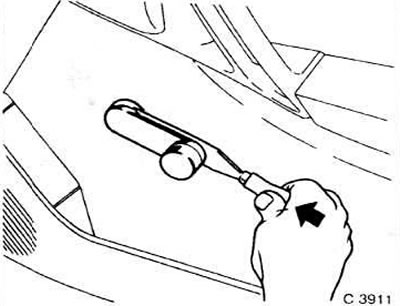

Снять ручку стеклоподъемника (если есть). Для этого приспособлением Opel КМ-317 отжать проволочный зажим, как показано на рисунке. Можно также использовать цангу Hazet 799. Если ни одного из этих приспособлений нет, зажим можно отжать вращением по стрелке с помощью узкой отвертки.

Снять ручку стеклоподъемника с оси. Если при снятии зажим был полностью извлечен из ручки, вдавить его в ее канавку.

Снять пластмассовую шайбу.

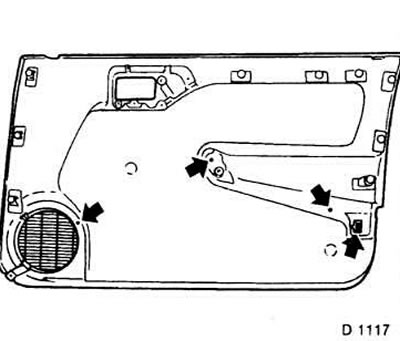

Отстегнуть и снять обшивку двери. Для этого оттянуть обшивку двери от дверной рамы в области показанных на рисунке пластмассовых кнопок. Обшивка передней двери в автомобилях Vectra крепится девятью кнопками, а в автомобилях Calibra (а также задняя обшивка в автомобилях Vectra) — двенадцатью.

Отсоединить разъем электропривода зеркала (если есть) на передней дверной раме.

Снять обшивку. Отсоединить разъем от динамика (если есть).

Осторожно снять уплотнительную пленку с двери.

При необходимости подвинуть вперед и вывести из двери внутреннюю дверную ручку. Отклонить ручку вниз и отсоединить ее от тяги.

Установка

Если внутренняя ручка была снята, подсоединить ее к тяге и вставить в дверь.

Тщательно приклеить уплотняющую пленку к двери. Пленка служит для изоляции салона от воды и сквозняков. Поэтому ее нужно приклеивать ровно, без складок. Порванные места заклеить липкой лентой.

Надеть обшивку двери, подсоединить разъемы электропривода зеркала и динамика (если есть).

Выровнять обшивку на двери и закрепить кнопками.

В автомобилях с ручными стеклоподъемниками: надвинуть пластмассовую шайбу на ось ручки стороной с выступом.

Надеть ручку на ось стеклоподъемника и прижать большим пальцем; при этом пружина должна войти в канавку оси. При закрытом окне ручка должна быть направлена вниз. В противном случае слегка вдавить обшивку и выправить положение пластмассовой шайбы.

Ввернуть шесть или семь винтов крепления обшивки.

Надеть кнопку двери на тягу и повернуть ее так, чтобы она могла вдавиться заподлицо с нижним краем обшивки. Закрепить кнопку.

Закрепить треугольную крышку зеркала.

Защелкнуть крышку внутренней дверной ручки.

Источник

Opel Vectra C, Signum. Снятие и установка обшивки передней или задней двери

Замечание: В данном разделе приводится подробное описание процедуры снятия/установки обивки на примере передней (водительской) боковой двери. Для задней двери приводятся лишь особенности.

Обшивка передней двери

1. Опустите стекло соответствующей двери, введите пластмассовый клин между внутренней дверной ручкой и накладкой и отделите накладку (см. сопр. иллюстрацию).

19.1 Отделение накладки (1) от внутренней дверной ручки при помощи пластмассового клина (2)

2. Выверните 2 винта на внутренней дверной ручке, а за тем 3 нижних винта крепления обивки (см. сопр. иллюстрацию).

19.2 Крепления обивки (5) боковой двери (на примере передней двери)

3,4 Крепежные винты
6 Специальное приспособление Hazet-2164-2

3. При помощи пластмассового клина (например, Hazet 799-3) отделите 5 держателей обивки от рамы двери (см. иллюстрацию 19.2).

4. Аналогичным приемом отделите нижнюю внутреннюю накладку оконного проема вместе с облицовкой от рамы двери, постепенно продвигая клин вдоль накладки.

Замечание: Клин следует вводить под накладку с наружной стороны двери (через оконный проем).

5. При помощи специального инструмента (например, Hazet-2164-2) отделите обивку двери от накладки оконного проема, слегка подбивая инструмент ладонью руки (см. иллюстрацию 19.2).

Замечание: Накладка закреплена на обивке двери пружинными скобами. При отделении накладки от обивки пружинные скобы повреждаются и при последующей установке должны быть заменены.

6. С обратной стороны обивки при помощи небольшой отвертки отожмите фиксатор приводного троса и отсоедините трос от рычага снятия блокировки двери (см. сопр. иллюстрацию)

19.6 Отожмите отверткой (7) фиксатор (8) и отделите приводной трос (9), перемещая в указанных стрелками направлениях

7. Рассоедините разъем электропроводки панели переключателей стеклоподъемников и снимите обивку.

8. Установка производится в порядке, обратном порядку снятия. Замените все вышедшие из строя фиксаторы.

Особенности снятие обшивки для задней двери

9. При соответствующей комплектации после опускания стекла снимите рукоятку стеклоподъемника (см. Раздел 20).

10. На моделях Хэтчбэк (GTS) при помощи пластмассового клина отожмите 3 фиксатора и отделите треугольную накладку задней двери (см. сопр. иллюстрацию). Клин следует вставлять сверху.

19.10 Снятие треугольной накладки задней двери (модели Хэтчбэк (GTS))

11. Выверните 2 винта на внутренней дверной ручке, а затем 2 нижних винта крепления обивки (см. сопр. иллюстрацию).

19.11 Крепления обивки задней боковой двери

12. При помощи пластмассового клина (например, Hazet 799-3) отделите 4 держателя обивки от рамы двери .
