Двигатель Toyota 2NZ FE, 1NZ FE, 1NZ FXE, (1,3 и 1,5 л)

Использование моторов с невысоким расходом топлива привлекает внимание своим потенциалом. Любой двигатель является наиболее значимой деталью, и возможность его капремонта или модернизации очень важна. Силовая установка 2NZ FE представляет собой довольно экономную систему, расход топлива которой не превышает 7,2 литра. Хотя таких показателей удалось добиться за счет снижения капитальности, ресурс этого мотора превышает показатели в 200 тыс. км.

Технические характеристики двигателя 2NZ FE и его модификации

Все двигатели линейки NZ представляют собой 4 цилиндровый мотор рядного типа с прямым расположением хода цилиндров. Причём головка блока цилиндров изготовлена из алюминиевого сплава. Для улучшения характеристик двигателя 2NZ FE применяется устройство VVT-i второго поколения. Использование газораспределительного механизма реализовано по схеме DOHC, а количество клапанов на цилиндр составляет 4 штуки. За подачу топлива отвечает система последовательно впрыска SFI, которая отличается высокой точностью.

Двигатель 2NZ FE стал последней модификацией всей серии NZ, пришедший на смену менее экономичным агрегатам. Его выпуск был начат начиная с 1999 года и эта модель не потеряла актуальности для завода производителя и сегодня. Разработка компании Yamaha имеет свои преимущества и недостатки, но экономичность такого двигателя неоспорима. Для получения более компактных размеров угол впускных и выпускных клапанов имеет 33,5 градуса. К сожалению, большинство конструктивных особенностей, хотя и направлены на улучшение ходовых характеристик привели к снижению уровня капитальности всего двигателя.

Конструктивные особенности мотора 2NZ FE

При создании данного двигателя производитель постарался максимально облегчить его конструкцию. Для изготовления блока цилиндров использовались легкосплавные металлы, а рубашка охлаждения силового агрегата имеет открытую конструкцию. Для обеспечения большей компактности сам блок цилиндров изготовлен тонкостенным и его толщина между соседними цилиндрами не превышает расстояния в 8 мм. Такое исполнение двигателя считается неремонтным и после выработки ресурса подлежит полной замене.

• Система охлаждения для мотора 2NZ FE жидкостного типа и имеет закрытый контур. Для большей эффективности применяется принудительная циркуляция, которая показывает неплохие результаты даже в сложных условиях работы;
• Впускной коллектор выполнен из пластика и обладает удлинёнными патрубками для облегчения хода двигателя. Выпускной коллектор имеет шаровое соединение и также использует патрубки большой длины;
• Привод ГРМ имеет однорядную конструкцию цепи с шагом 8 мм, которая оснащается натяжителем и успокоителем цепи. Её смазка осуществляется масляной форсункой, а сама цепь выполнена из особо прочных материалов;
• Система смазки работает по схеме с полнопоточной очисткой, причём подача масла к основным узлам и деталям осуществляется под давлением. Масляный насос используется трохоидного типа, а масляный фильтр установлен внизу рядом с поддоном;
• Система зажигания имеет классификацию DIS-4, которая предусматривает свою катушку зажигания для каждого цилиндра. Такая конструкция обеспечивает высокую точность подачи искры. Свечи на 2NZ FE можно установить простые или иридиевой конструкции.

В целом двигатель имеет довольно надёжную конструкцию и обеспечит неплохие ходовые характеристики. В длительной эксплуатации такой мотор менее выгоден ввиду ограниченности ресурса и невозможности проведения сложного капитального ремонта.

Обслуживание двигателя 2NZ FE

Конструкция 1,3 литрового силового двигателя Toyota делает его обслуживание довольно простым и сводится к базовым сервисным операциям. Рекомендуемая процедура замены масла для 2NZ FE выполняется после пробега 10 тыс. км, но реалии дорог могут потребовать провести такие работы гораздо раньше. Понять какое масло лить достаточно просто, и в руководстве по эксплуатации указаны марки 5W-30 и 10W-30. Излишний «жор» масла может быть вызван различными причинами, но в большинстве случаев потребуется заменить маслосъёмные колпачки.

Ресурс ГРМ на двигателе 2NZ FE составляет 200 тыс. км., и производить отдельное обслуживание механизма следует только при возникновении неполадок. Разрыв цепи может привести к ситуации, в которой гнёт клапана, что потребует более дорогостоящего ремонта. Следует уделять внимание и воздушному фильтру, который при езде по запылённым дорогам стоит менять дважды в год.

Неисправности моторов 2NZ FE

В работе двигателя 2NZ FE существуют как определённые преимущества, так и недостатки. Машина, оснащённая таким мотором, долго не будет вызывать проблем. При правильной эксплуатации можно проехать не менее 200 тыс. км. без ощутимых неполадок в работе двигателя. Конструкция силовой установки достаточно надёжна для городской езды или поездок на дальние расстояния.

Однако такие характеристики не обошлись и без недостатков. Небольшие размеры двигателя и его оптимизация изготовителем делают практически невозможным выполнение капремонта, и тем более его не стоит проводить своими руками. Небольшое расстояние между поршнями не позволит выполнить расточку. Тонкая цепь ГРМ также не вызывает восторга, хотя способна отработать весь заложенный ресурс.

Тюнинг двигателя

Увеличение мощности особенно интересует владельцев автомобилей с небольшим объёмом двигателя.

Для моторов серии NZ также возможно увеличение мощности за счёт установки компрессора центробежного типа. Эта система является навесным оборудованием, и её использование не требует регистрации в ГАИ. Существуют различные модификации чарджер-китов, которые позволяют значительно увеличить характеристики двигателя. Они могут иметь отключаемую муфту или полностью интегрироваться в работу двс. Такой метод хотя и недотягивает до полноценной форсировки, но позволяет увеличить мощность до 145 л. с.

Решать насколько расположен двигатель к таким видам тюнинга следует самому владельцу автомобиля. Конструкция 1,3 литрового мотора имеет свои особенности и механические доработки способны привести к износу отдельных деталей или самого двигателя. Ввиду облегчённой конструкции движка восстановление силовой установки может быть нецелесообразным, и придётся задуматься о приобретении замене всего мотора.

Модельный ряд автомобилей с мотором 2NZ FE и его модификации

Установка двигателя 2NZ FE выполняется на большое количество японских машин. Такие модели хорошо известны на рынке и пользуются заслуженной популярностью. Наиболее знакомы водителям Toyota Corolla и Toyota Yaris, а этот список можно продолжить моделями Vios, Belta, bB, Porte, Platz, Ist, WiLL Vi и WiLL VC.

Серия двигателей NZ имеет унифицированную конструкцию для всех моделей с минимальными различиями. Блок цилиндров, гбц, впускной и выпускной коллектор и другие детали двигателя взаимозаменяемы. Основные различия заключаются в изменении хода коленвала, блока цилиндров и связанных с ним элементов. Мотор 2NZ FE представляет собой последнюю модификацию серии NZ, которая имеет следующие отличия:

• Двигатель 1NZ-FXE – представляет собой первое поколение моторов данной серии. Он имеет диаметр цилиндра 75 мм при ходе поршня в 84,7 мм. Высокая компрессия этого двигателя обеспечила ему известность, и степень его сжатия очень составляет 13:1. Особенностью такого мотора стала задержка в закрытии выпускных клапанов, что увеличивает потенциал двс;
• Двигатель 1NZ-FE – имел уже стандартный цикл работы клапанов, а его объём был увеличен до 1,5 литра. Степень сжатия также вернули до привычных показателей, и она составляла уже 10,5:1. Выпуск этой силовой установки был начат в 2000 г. и продолжался до 2007 г.;
• Двигатель 2NZ-FE – стал настоящим долгожителем среди всей линейки NZ. Его производство было начато в 1999 г. и продолжается и поныне. Разработка компании Yamaha имеет объём в 1,3 литра и обладает низким расходом топлива. Процесс работы клапанов обеспечивают 2 распределительных вала, а сам мотор имеет небольшой вес и изготавливается из алюминиевых сплавов.

Модели, оснащённые мотором 2NZ FE можно встретить на различных дорогах и их надёжность в эксплуатации позволяет отработать весь свой ресурс без критических поломок.

Характеристики силовой установки 2NZ FE

Описание технических характеристик двигателя будет удобно просмотреть в таблице, а для получения более детальных параметров следует обратиться к сервисному мануалу.

Производство	Kamigo Plant
Марка двигателя	Toyota 2NZ
Годы выпуска	1999 — сегодня
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	73,5
Диаметр цилиндра, мм	75
Степень сжатия	10,5
Объем двигателя, куб.см	1298
Мощность двигателя, л.с./об.мин	84/6000
Крутящий момент, Нм/об.мин	121/4000
Топливо	95
Экологические нормы	Евро 5
Вес двигателя, кг	112
Расход топлива, л/100 км	5,3 — 7,2
Расход масла, гр./1000 км	менее 1000
Масло в двигатель	5W-30
	10w30
Сколько масла в двигателе, л	3,7
Порядок работы цилиндров	1-3-4-2
Охлаждающая жидкость, емкость, л	4,4
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.	90
Ресурс двигателя, тыс. км
— по данным завода	н.д
— на практике	200+
Тюнинг
— потенциал	150
— без потери ресурса	н.д
Двигатель устанавливался	Toyota Corolla
	Toyota Yaris
	Toyota Vios
	Toyota bB
	Toyota Belta
	Toyota Porte
	Toyota Platz
	Toyota Ist
	Toyota WiLL Vi
	Toyota WiLL VC

Для двигателей серии NZ можно отметить невосприимчивость к критическим нагрузкам и экономичные показатели расхода топлива. Хотя ресурс двигателя и ограничен пределами в 200 тыс. км., каждый волен решать вопрос о необходимости автомобиля с таким мотором сам.

Источник

Двигатель Toyota 2NZ FE, 1NZ FE, 1NZ FXE, (1,3 и 1,5 л)

Характеристики

Мощность	103 — 150 л.с. (76 — 110 кВт)
Объем	1496 куб. см.
Конструкция	рядный
Тип топлива	бензин
Топливная смесь	Впрыскивание во впускной коллектор/Карбюратор
Система питания	всасывающее устройство
Тип двигателя	бензиновый
ГРМ	DOHC
Привод ГРМ	Цепь
Тип охлаждения	жидкостное
Компрессия	10.5 — 11 : 1
Диаметр поршня	75 мм
Ход поршня	84.7 мм
Количество цилиндров	4
Количество подшипников коленчатого вала	5
Количество клапанов	16
Крутящий момент	145 Н·м

Варианты тюнинга мотора

Форсировать двигатель 1NZ FE теоретически можно в семь этапов:

• модернизация выпуска – прямоток, «паук» и коррекция ЭБУ для получения 145 л. с. максимум;
• доработка топливной системы – использование высокопроизводительных форсунок и «мозгов» Apexi Power FC для обеспечения 150 л. с.;
• наддув – турбина плюс промежуточное охлаждение, установка высокопроизводительной тормозной системы, мощность возрастает до 180 – 200 л. с.;
• нагнетатель – обычно Supercharger

Таким образом, мотор 1NZ FE отличается алюминиевым блоком, цепным ГРМ приводом по схеме DOHC 16V. Используется практически во всем модельном ряду производителя Toyota, сходившего с конвейера с период 1997 – 2005, и в некоторых современных автомобилях.

Инженеры компании справились с поставленной задачей, и в 97 году на автомобильном рынке появилось новое детище Toyota, двигатель 1 NZ FE. Серия моторов предназначалась для установки на автомобили малого класса, набиравших популярность из-за стремительного роста цен на горючее. Правильная эксплуатация и уход показали, что разработанный продукт надёжен и долговечен. В период с 2000 по 2006 год двигатель завоевал десять международных наград, обойдя конкурентов по ряду характеристик в классе. Благодаря заслугам и параметрам, семейство агрегатов устанавливают на новые автомобили и сегодня.

Конструкция

Водители называют 1NZ FE одноразовым двигателем. Он сделан с использованием алюминиевых сплавов, имеет тонкие стенки. По этой причине отсутствует возможность перегильзовки и капитального ремонта. Но при бережном и аккуратном отношении, при правильном обслуживании мотор исправно работает многие годы.

Серия моторов NZ устанавливается на Тойоты и другие автомобили малого класса. Объем двигателя не позволяет использовать его на крупных машинах. Агрегат четырехцилиндровый с поперечным расположением и газораспределением системы DOCH. Объем двигателя с двухвальным ГРМ верхнего расположения устраивает владельцев автомобилей практически по всем показателям, поэтому модификаций его немного.

Двигатели серии NZ устроены одинаково. 1NZ-FE имеет ресурс в количестве 200 000 часов. Это не так уж много. Заправляется бензином А95 или А93. Для смазки заливается 3,7 л масла. Расход горючего в городе — 13 л. Показатель высокий. Зато за городом он составляет всего 6 л. Для езды по смешанному циклу нужно примерно 9 л горючего. Капитальному ремонту двигательный агрегат не подлежит. Связано это с тем, что чугунные гильзы навсегда вплавлены в стенки из тонкого алюминия. Для лучшей и более длительной работы поршни покрываются напылением.

Силовой агрегат не заполнен лишней электроникой. Каждая деталь в нем отличается надежностью и простотой. Головка блока цилиндров боится перегревов, поэтому не допускается движение на автомобиле с повышенными оборотами. Такая езда не принесет ничего хорошего, кроме излишнего износа трущихся деталей. Мощность от повышенных оборотов не добавится, а поршни или поршневые кольца выйдут из строя. К дорогостоящему ремонту приводит и заправка некачественным топливом.

Увеличения или уменьшения степени сжатия можно добиться заменой прокладки головки блока цилиндров. Если давление достигнет 0,6 бар, механизм 1 NZ с четырьмя клапанами на цилиндрах разовьет мощность в пределах 150-160 л.с. Стандартная мощность в 109 л.с. достигается при оборотах коленчатого вала 4200 в минуту. Максимальный крутящий момент достигает 141 Н.м.

Тюнинг двигателя

Увеличение мощности особенно интересует владельцев автомобилей с небольшим объёмом двигателя.

Для моторов серии NZ также возможно увеличение мощности за счёт установки компрессора центробежного типа. Эта система является навесным оборудованием, и её использование не требует регистрации в ГАИ. Существуют различные модификации чарджер-китов, которые позволяют значительно увеличить характеристики двигателя. Они могут иметь отключаемую муфту или полностью интегрироваться в работу двс. Такой метод хотя и недотягивает до полноценной форсировки, но позволяет увеличить мощность до 145 л. с.

Решать насколько расположен двигатель к таким видам тюнинга следует самому владельцу автомобиля. Конструкция 1,3 литрового мотора имеет свои особенности и механические доработки способны привести к износу отдельных деталей или самого двигателя. Ввиду облегчённой конструкции движка восстановление силовой установки может быть нецелесообразным, и придётся задуматься о приобретении замене всего мотора.

Достоинства и недостатки

Главными недостатками двигателя являются его прожорливость и небольшой срок службы. Капитально отремонтировать двигатель 1NZ FE невозможно, так как гильзы залиты в блок цилиндров незаменяемые. За два десятка лет многое улучшилось в моторах, но ремонтоспособность осталась на прежнем уровне.

Достоинства — малый размер и вес. Его не нужно ремонтировать при хорошем ежедневном уходе. Остается только своевременно менять технические жидкости. Многие автомобилисты называют его беспроблемным. Он устанавливается на 17 разных автомобилей легкого класса марки Тойота, а также на некоторые американские и европейские машины.

Toyota. Двигатели 1NZ-FE, 2NZ-FE. Устройство, техническое обслуживание, ремонт

Эксплуатация любого автомобиля двигателей Toyota невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту двигателей Toyota содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Неисправности и ремонт

Двигатели семейства 1NZ-FE устанавливаются на машины малого класса. Они имеют объем 1,3 и 1,5 л. регулировка клапанов производится через 20 000 км путем подбора нужного толкателя. Главные неисправности, которые встречаются на агрегатах серии и некоторые способы их устранения:

1. Большой расход масла. Это случается после пробега автомобилем примерно 150 тыс. км. Справиться с неисправностью можно раскоксовкой. Если этот способ не помогает, нужно менять маслосъемные кольца и колпачки.

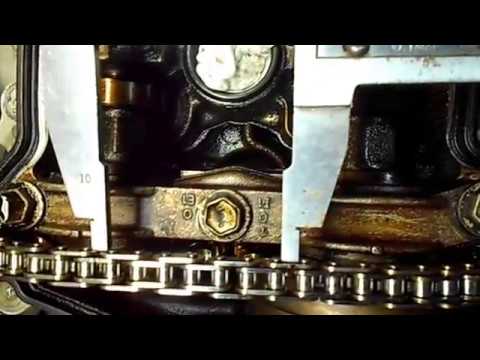

2. Посторонние шумы и стуки в работающем моторе. Причиной чаще всего бывает растяжение цепи, вращающей распредвал. Этот шум появляется тоже после большого пробега, который приближается к 200 000 км. Устранение причины шума заключается в замене цепи газораспределительного механизма. Вместе с заменой нужно проверить состояние успокоителя цепи и ее натяжителя. При необходимости они также меняются.
3. Обороты начинают плавать. Такую проблему решают в блоке дроссельной заслонки. Его просто нужно хорошо прочистить вместе с клапаном, регулирующим холостые обороты.
4. Из моторного отсека слышен свист. Причина — растрескивание ремня генератора. Для избавления от неисправности рекомендуется его заменить.
5. Частой неисправностью является вибрация работающего двигателя. В этом случае причиной может быть износ передних подушек, на которые установлен агрегат. Помогает также чистка форсунок и смена топливного фильтра.

К частым неисправностям относятся отказ датчика, сигнализирующего о давлении масла в системе, течь сальников коленчатого вала. После достижения пробега 200 тыс. км двигатель приходится менять.

Даришка и реклама!

—Поиск по дневнику

—Подписка по e-mail

—Интересы

—Постоянные читатели

—Статистика

Пятница, 20 Февраля 2009 г. 06:54 + в цитатник

Начало.

Ехал я на трассе, в горку, со скростью примерно 100-110км/ч, уже к вершине полез за сигаретами, которые лежали на панели и закрывали приборы, мля, а там «масло» горит на горе остановился, от двигателя металлический стук, заглушил, покурил, проверил уровень — в норме, ничего не понимаю минут через 10 завожу — нормально. Потихоньку проезжаю еще километр, опять горка и опять такая-же лабуда — лампочка «масло» загорелась, остановился, заглушил двиг. Позвонил знакомым, притащили на галстуке в город. Пока машину оставил у них.

Масло менял всего 3тыр км назад, масло Castrol SLX 0W30, машину купил в прошлом году, пробег был 68400, последний раз по сервисной книжке замена была на 55тыкм. Масло сразу же поменял на вышеназванное и менял его каждые 10тыкм.

Сижу, штудирую и анализирую форумы. Из первых мыслей: забился маслоприемник от того, что масло хорошо отмыло двигатель от всякого «пластилина» и оно все налипло на маслоприемник.

Завтра поеду, буду откручивать поддон.

В двигателе полный ПЭ надо менять двигатель или капиталить, думаю если старый отцовский движок от Москвич-412 сам капиталил, то и 1NZ смогу.

В общем, помаленьку разбираю движок.

изучал книжку, на улице мороз -32, в сервисе чуть теплее, Снял клапанную крышку и поддон — там полный пипец. Йобанарот, такое ощущение, что японец, который ездил до меня, масло вообще не менял Куча нагара и отложений. и отложения эти. мягкие. похожи на. мля. сравнить можно с землей смешанной с маслом, от стенок легко отваливаются.

Я раньше на других движках видел отложения, но они были совершенно твердые.

Машина пришла с Япии с пробегом 68400, сразу же поменял масло на Castrol SLX 0W30, менял 3 раза через каждые 10тыкм. (надо было чаще менять), После последней замены проехал примерно 2500км и тут началось

Предположение: Видимо у масла Castrol хорошая моющая способность, весь нагар размягчился и забило маслоприемник и наверняка все маслопроводы. Судя по алюминиевым ошметкам в поддоне — видимо вкладыш какой-то все-таки провернуло проехал на лампочке 4,5км, при скорости не выше 40км/ч — как-то надо было до сервиса доехать в условиях совершенного финансово-полового кризиса (открываешь кошелек, а там куй!)

получил с Уссурийска обе двери, зеркало (серого цвета) и ветровики, за все с доставкой (1200рэ до Иркутска) получилось всего 13800, для примера в Иркутске ОДНА дверь 9тыр, зеркало 5тыр, ветровиков нет. кому надо, могу дать тел. человека, который мне все это нашел и прислал. На Дроме познакомились.

отцепляю электрику и навесное, мля все на пластиковых защелках, в сервисе чуть теплее чем на улице, а за бортом -34, Бррр. снял правый привод, с левым проебалсо все послеобеда.

на улице опять дубак -31 закончил снимать электрику (это ужас на пластиковых клипсах. ), левый привод снимать не стал — вытащил двиг вместе с ним, сломал кучу защелок и клипс, а еще какую-то клему на АКПП, ладно потом разберемся.

когда вытаскивал двиг, забыл рулевое отцепить, хорошо что там резиновые шланги, открутил ГУР совсем, хотя в книжке написано откручивать шланги — нафег.

Обслуживание

При правильном обращении с агрегатом он может работать даже 500 тыс. км. Для этого нужно вовремя менять масло и фильтры. Своевременно — это через 10 000 км пробега. Каждые 20 000 км регулируются клапана. 150 000 км — время замены цепи ГРМ. Сделать это нужно правильно, поэтому и рассказ нужен более подробный. План работы по снятию цепи примерно такой:

• сливаются антифриз и масло;
• удаляются ремни генератора и других навесных устройств;
• снимается насос, качающий антифриз, головка блока цилиндров и катушки зажигания;
• отсоединяют шланги;
• снимают крышку цепи и натяжитель;
• снимают успокоитель и саму цепь.

Все снятые детали протираются и внимательно осматриваются.

Для установки цепи нужно выполнить операции в обратной последовательности. Момент затяжки болтов успокоителя равен 9 Н.м. Под крышку наносится слой свежего герметика и ставятся уплотнительные кольца. После выполнения всех операций заливается масло и охлаждающая жидкость и на некоторое время запускается мотор. При работающем двигателе осматриваются все соединения на предмет обнаружения течи.

В радиатор охлаждения заливается антифриз, который нужно менять в 1,5-2 года один раз. К жидкостям, которые требуют периодической замены, относится масло. Желательно заливать рекомендуемые заводом сорта. Это не везде и не всегда возможно сделать. Наиболее популярные сорта масел из наших магазинов: «Ельф», «Мотюль 5w30». Продавцы могут посоветовать и другие виды масел. Воздушный фильтр рекомендуется менять каждые 20 тыс. км, но можно делать это чаще, если ездить много по пыльным дорогам.
