Двигатель М52 — конструкция, проблемы, ресурс и отзывы владельцев
Моторы серии M52 пришли на смену семейству M50. Эти рядные «шестерки» популярны и сегодня. Ведь их надежность и ресурс не вызывают сомнений. Рассмотрим ярких представителей серии M52 подробнее.
M52B20
Младший из рядных «шестерок» серии М52 появился в 1994 году в качестве замены популярного M50B20.
Устанавливался двигатель на:
- BMW 320i в кузовеЕ36
- BMW 320i в кузове Е46
- BMW 520i в кузове Е39
Легкий алюминиевый блок цилиндров, новые поршни и шатуны и инновационное никасиловое покрытие цилиндров — таков был М52 в момент своего появления.
Спустя 4 года, в 1998 году, мотор претерпел модернизацию. Обновленный М52 получил приставку TU, а также — новую головку блока цилиндров с системой Vanos на обоих валах. В блоке цилиндров появились чугунные гильзы, изменились шатуны и поршни, система охлаждения. Дроссельная заслонка получила электронное управление, а впускной коллектор — систему изменения геометрии DISA.
Примечательно, что после модернизации параметры мощности мотора не изменились — 150 л.с. на 1,9 л живого объема. А вот крутящий момент подкорректировали — теперь на максимальную производительность в 190 Нм младший М52 выходил не на 4200 оборотов, а уже на 3500 об/мин.
Заправлять М52В20 владельцам рекомендуется 95-м бензином.
Что касается типичных проблем и жалоб владельцев, то в основном они связаны с системой Vanos, которая обходится очень дорого при выходе из строя. Кроме того, двигатель может довольно легко перегреваться, поэтому чистка радиатора и регулярная проверка системы охлаждения на завоздушины входят в перечень обязательных процедур.
Другая неприятность — масложор из-за износа поршневых колец. Могут глючить датчики: положения коленвала, распредвала. Мотор привередлив к качеству бензина.
По оценкам владельцев, в среднем ресурс М52В20 составляет 250 тыс. км. до капитального ремонта.
Ставился M52B20 на модели BMW с индексом i20 до 2000 года, когда на смену ему пришел мотор уже новой серии и объемом 2,2 л — BMW M54B22.
M52B25
2,5-литровый агрегат из семейства M52 был представлен в 1005 году как замена такого же по объему мотора М50. Геометрия двигателя осталась прежней, но чугунный блок заменили алюминиевым, а цилиндры стали покрывать никасилом. Поршни и шатуны заменили. Систему Vanos мотор также позаимствовал у рестайлингового М50.
Из-за своей не слишком впечатляющей, в сравнении с М50, мощности, ставили М52В25 на автомобили BMW c индексом 23i:
- BMW 323i в кузове Е36
- BMW 323i в кузове Е46
- BMW 523i в кузове Е39.
В 1998 году после модернизации M52B25 получил индекс M52TUB25, а также чугунные гильзы в блоке и второй фазовращатель на выпускном валу. Кроме системы Double-VANOS, изменения коснулись и нового впускного коллектора диска, изменений в системе охлаждения и электронного управления дросселем.
А вот силовые характеристики изменились незначительно. 170 л.с. при 5500 об/мин как на базовом моторе, так и на рестайлинговом остались неизменными. Крутящий момент базового M52B25, 245 Нм, в TU-версии стал достигаться уже с 3500 об/мин против прежних 3950 об/мин.
К особенностям эксплуатации владельцы относят привередливость мотора к качеству топлива. Рекомендованный производителем 95-й бензин лучше заменить на 98-й.
Кроме того, М52 независимо от объема склонен перегреваться, в результате чего головка блока может деформироваться. Поэтому владельцам нужно следить за работой системы охлаждения и температурой двигателя и регулярно чистить радиатор и проверять термостат и водяную помпу.
После достаточно быстрого износа поршневых колец, владельцы вынужденно отдают блок цилиндров на гильзовку.
Со временем из-за закоксованных гидрокомпенсаторов может стать проблема пропусков зажигания. Замена гидрокомпенсаторов снимает этот вопрос.
Дизельное тарахтение мотора, падение и провалы мощности и плавающие обороты могут быть признаками износа Vanos. Можно попробовать обойтись заменой ремкомплекта.
Масложор стал характерной чертой этих моторов. Встречаются проблемы с выходом из строя датчиков положения коленвала и распредвала, течи термостата.
В целом, ресурс М52 ниже, чем у предшественника М50. Владельцы оценивают его в 250 тыс.км. пробега без серьезных вмешательств.
M52B28
Старший представитель семейства М52 появился в 1995 году. Устанавливали его на:
- BMW 328i в кузове Е36
- BMW 328i в кузове Е46
- BMW 528i в кузове Е39
- BMW 728i в кузове Е38
Блок цилиндров 2,8-литрового агрегата, как и у всех в серии, аллюминиевый (для Северной Америки отливали из чугуна). Покрытие цилиндров — никасиловое. Диаметр цилиндров такой же, как на M52B25, а вот коленвал имеет увеличенный запас хода.
В 1998 года появляется модифицированная, TU-версия М52В28 с чугунными гильзами. Система Vanos за счет добавления еще одного фазовращателя превращается в DOUBLE-VANOS. Новые поршни и шатуны, доработанный впускной коллектор переменной геометриии DISA и электронно-управляемая дроссельная заслонка — тоже в разряде нововведений.
В 2000 году двигатель стали заменять новинкой — M52B30, и в 2001 году выпуск М52В28 прекратился.
Мощность базовой версии двигателя — 193 л.с. при 5300 об/мин, крутящий момент составляет 280 Нм при 3950 об/мин.
М52TUВ28 располагает теми же 193 «лошадьми» при 5500 об/мин и крутящим моментом в 280 Нм при 3500 об/мин.
Проблемы, на которые жалуются владельцы, типичны для всех двигателей серии М52: повышенный масляный расход, выход из строя датчиков положения коленвала и распредвала, привередливость к качеству бензина. Дорогостоящей может оказаться поломка системы Vanos.
Но, если лить хороший (лучше 98-й) бензин, использовать рекомендованное производителем масло и менять его каждые 8-10 тыс. км, регулярно чистить радиатор и следить за исправностью термостата и герметичность системы охлаждения (мотор очень боится перегрева), ресурс М52В28 составит 250 тыс.км до капитального ремонта, а то и более.
О моторах серии М50 мы писали здесь.
Источник
Двигатель BMW M52 2,0 – 2,8 л
Двигатель серии M52 стал первым «одноразовым» мотором, непригодным для капремонта. Это обусловлено конструкцией алюминиевого блока цилиндров:
- для Америки используются чугунные гильзы;
- в Европе эксплуатируются блоки с никосиловым покрытием стенок цилиндра;
- в любом из указанных вариантов невозможно применить детали другого ремонтного размера или обработать поверхность для восстановления.
Тем не менее, целых 4 года (1997 – 2000) ДВС этой серии лидировали в рейтинге продаж.
Технические характеристики BMW M52 2,0 – 2,8 л
Серия М52 стала экспериментальной, создавалась на замену движков линейки М50:
- в двигателе использован дюралевый блок цилиндров;
- схема двигателя рядная с 6 цилиндрами;
- конструкция ГРМ DOCH с двумя верхними распредвалами.
Соответствуют технические характеристики серии BMW M52 следующим показателям:
| Изготовитель | Munich Plant |
| Марка серии ДВС | M52 |
| Годы производства | 1995 – 2001 |
| Объем | 2,0, 2,4, 2,5 и 2,8 л |
| Мощность | 150, 181, 170 и 193 л. с. |
| Момент крутящий | 190, 240, 245 и 280 Нм |
| Вес | 166, 134, 166 и 170 кг |
| Степень сжатия | 11 – 10,2 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | модульное, бесконтактное |
| Число цилиндров | 6 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой алюминиевый |
| Распредвал | 2 шт. схема DOCH |
| Материал блока цилиндров | алюминий |
| Диаметр цилиндра | 80 и 84 мм |
| Поршни | оригинальные |
| Коленвал | стальной литой |
| Ход поршня | 66, 72, 75 и 84 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 6 – 8 л/100 км смешанный цикл 8 – 10 л/100 км город – 10 – 13 л/100 км |
| Расход масла | максимум 0,7 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, Shell |
| Масло для M52 по составу | синтетика, полусинтетика |
| Объем масла моторного | 6,5 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 100000/150000 км реальный 50000/250000 км |
| Регулировка клапанов | гидрокомпенсаторы + система VANOS |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 10 л |
| Помпа | с пластиковой крыльчаткой |
| Свечи на M52 | BKR6EK от NGK |
| Зазор свечи | 1,1 мм |
| Цепь ГРМ | двурядная |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | с обратным клапаном |
| Маховик | двухмассовый |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | производитель Goetze |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин -1 |
| Усилие затягивания резьбовых соединений | свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90° |
Производитель рекомендует соблюдать указанные моменты затяжки и объемы рабочих жидкостей при обслуживании моторов.

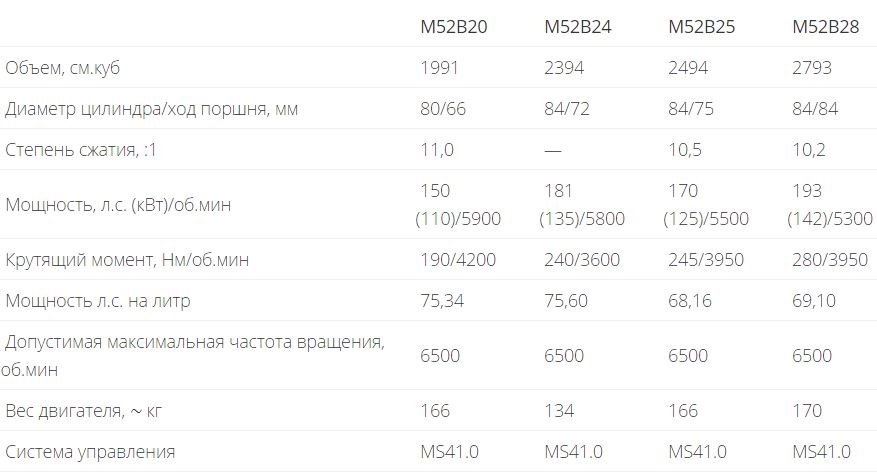

Перечень модификаций ДВС
В серии двигатель M52 имеет несколько базовых модификаций с никосиловым покрытием алюминиевых цилиндров:
- М52В20 – 1991 см 3 , цилиндр 80 мм, ход поршня 66 мм, сжатие 11, 150 л. с., 190 Нм на 420 об/мин;
- М52В24 – 2394 см 3 , цилиндр 84 мм, ход поршня 72 мм, сжатие 10,5, 181 л. с., 240 Нм на 3600 об/мин;
- М52В25 – 2494 см 3 , цилиндр 84 мм, ход поршня 75 мм, сжатие 10,5, 170 л. с., 245 Нм на 4000 об/мин;
- М52В28 – 2793 см 3 , цилиндр 84 мм, ход поршня 84 мм, сжатие 10,5, 193 л. с., 280 Нм на 4000 об/мин.
Источник
BMW 5 series Баварский конструктор 🚗 › Logbook › Коротко о двигателе м52 и м52ТУ
Запись посвящается тем людям которые не знают чем отличается простой 52 от 52ту
Двигатель BMW M52
Двигатель M52 был создан в апреле 1994 года. Это вторая эволюция 24-клапанных двигателей БМВ и основана она на M50TU. Целью технического развития стало снижение веса, выбросов и улучшение показателей крутящего момента.
Важнейшей характеристикой двигателя М52 по сравнению с предшественником M30 и M50, является алюминиевый картер с износостойким покрытием Nikasil на поверхности цилиндров (за исключением моделей для Северной Америки, в котором сохранился железный блок из-за более высокого содержания серы в топливе), который почти на 50% легче чем чугунный блок M50. Это привело к снижению веса двигателя от около 190 кг (M50) до 160 кг (M52).
На M52 был оптимизирован шатун и поршень, сбалансированные валы, меньший вес оптимизированных клапанов, алюминиевый картер более чувствительный, чем чугунный блок M50.
Дебют мотора БМВ М52 состоялся на BMW 3 серии E36 (седан, туринг, купе, кабриолет, компакт, Baur) и был доступен с марта 1995 года на E39 5 серии.
Этот силовой агрегат так же использовался на:
BMW Z3 (Coupe/Roadster),
E46 (седан, туринг, купе, кабриолет, компакт),
E38 7 Series и производился до 2003 года в четырех вариантах объема.
Всего было произведено 1 607 867 моторов.
Двигатель BMW M52B20
Базовая версия силового агрегата семейства M52 созданная на основе 2-литрового М50 и выпускаемая с 1994 по 2003 год. Применялся мотор M52B20 на:
BMW E36 320i
BMW E39 520i
Двигатель BMW M52B24
Этот мотор был создан только для рынка Таиланда и имеет рабочий объем 2,4 литра (2394 куб.см). Устанавливался только на седан 323i E36.
Двигатель BMW M52B25
Как и предыдущий 2-литровый двигатель, этот также создан на основе М50, и в отличии от предшественника на 22 лошадиные силы слабее. Выпускался с 1995 по 2003 год. М52Б25 в 1998 году был признан лучшим двигателем в США и устанавливался на:
BMW 323i и 323ti E36
BMW 523i E39
BMW Z3 2.3 Roadster
Двигатель BMW M52B28
Версия 2,8-литрового двигателя дебютировала в 1994 году и выпускалась по 2003. Мотор был основан на 2,5-литровом варианте и в 1999 году признан лучшим мотором в США. Применялся M52B28 на:
BMW 328i E36
BMW 528i E39
BMW 728i и 728iL E38
BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster
Двигатель BMW M52TU
Сера действует как средство против коррозии и привело к большому количеству преждевременного износа. Эта проблема была решена в сентябре 1999 года с введением стальной гильзы цилиндров в обновленном двигателе М52ТУ. M52 TU (где TU — техническое обновление) это модернизированный двигатель с измененными фазами газораспределения к системе с непрерывным контролем как для впускных так и для выпускных клапанов (так называемый «двойной VANOS»).
Особенность двигателя БМВ М52ТУ
1.Шестицилиндровый рядный двигатель с 4 клапанами на каждый цилиндр.
2. Блок цилиндров из алюминиевого сплава ALSiCu с обжатыми втулками из серого чугуна.
3.Переработанная головка блока цилиндров.
4.Прокладка ГБЦ выполнена многослойной из листового метала.
5.Блок цилиндров повышенной жесткости для улучшения акустических и вибрационных свойств.
6.Модифицированный коленчатый вал.
7.Внутреннее инкрементное зубчатое колесо из металлокерамического материала, закрепленное на коленчатом валу.
8.Масляный насос и регулятор давления масла, встроенные в успокоитель масла.
9.Циклонный маслоотделитель.
10.Регулирование угла установки впускного и выпускного распределительных валов = двойная система VANOS.
11.Распределительные валы, согласованные с фазами газораспределения.
12.Система охлаждения двигателя с подводом охлаждающей жидкости в головку блока цилиндров.
13.Подача вторичного воздуха в головку блока цилиндров для автомобилей с правосторонним рулевым управлением и для автомобилей для США.
14.Модифицированный поршень.
15.Шатуны с головками, полученные методом излома, для двигателей B20 и B25.
16.Термостат с электронным управлением для автомобилей семейства Е46.
17.Измененный контур охлаждающей жидкости с повышенной пропускной способностью и адаптированный водяной насос.
18.Быстроразъемные соединительные муфты для водяных шлангов.
19.дроссельная заслонка с электродвигателем (MDK).
20.Впускной модуль из 3 частей с электрически управляемой резонансной заслонкой и системой вихрекамерного смесеобразования.
21.Электрически управляемый эжекторный насос для усилителя тормозов.
22.Датчик температуры масла в опоре агрегата масляного фильтра.
23.Установленные рядом с двигателем двухпоточные катализаторы, встроенные в выпускной коллектор (не для моделей с правосторонним рулевым управлением).
24.Контрольные кислородные датчики после катализатора.
25.Насос и клапан системы наддува вторичного воздуха (только для автомобилей с правосторонним рулевым управлением и для автомобилей выпускаемых для Американского рынка).
Двигатель BMW M52TUB20
Это модернизированная версия 2,0-литрового двигателя М52 которая отличается наличием системы газораспределения Bi-VANOS.
М52ТУБ20 применялся на:
BMW Z3 2.0 Coupe и BMW Z3 2.0 Roadster
BMW 320i E46 Sedan
BMW 520i E39
Двигатель BMW M52TUB24
Двигатель с системой VANOS устанавливаемого на седан 523i E39 и выпускаемого для рынка Таиланда.
Двигатель BMW M52TUB25
Обновленная версия двигателя М52B25, которая была оснащена двойном VANOS-ом, что улучшило крутящий момент на низких оборотах.
М52ТУБ25 устанавливался на:
BMW 323i E46
BMW 523i E39
BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster
Двигатель BMW M52TUB28
Обновленная модель мотора B28 с установленной системой ВАНОС.
Устанавливался М52ТУБ28 на:
BMW 328i E46
BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster
BMW 528i E39
BMW 728i E38
Мощность во всех обновленных двигателях осталась без изменений. Максимальный крутящий момент был достигнут при более низких частотах вращения двигателем, чем у предыдущих моделях. В целом, увеличен крутящий момент в диапазоне низких частот вращения.
Параметры, установленные на заводе, при необходимости могут быть изменены на станции технического обслуживания в пределах от 650 об/мин до 800 об/мин.
Проблемы двигателя BMW M52
1.Износ рабочей поверхности стенок цилиндра: причина — так как блок цилиндров в М52 изготовлен из алюминиевого сплава с покрытием НИКОСИЛ на стенках цилиндра, то рабочая поверхность по сравнению с чугунным мотором менее устойчива к воздействию вредных элементов топлива;
2.Течь масла из стакана масляного фильтра;
3.Снижение давления масла:
4.Возможные причины неисправности — редукционный клапан, износ вкладышей;
5.Трещины клапанных крышек;
6.Перегрев. Как и М50 серия, двигатель М52 склонен к перегреву вследствие чего может повести ГБЦ. Если движок начал греться значит нужно, почистить радиатор, выгнать воздух из системы охлаждения, проверить помпу, термостат и крышку радиатора.
7. Жор масла. В двигателях М52 очень подвержены износу поршневые кольца, если стенки цилиндров в порядке, тогда можно обойтись заменой колец. В случае их износа, отдаем блок на гильзовку (для никасиловых моторов). Кроме того, проверьте и клапан вентиляции картерных газов (КВКГ).
8. Пропуски зажигания. Проблема заключается в закоксовавшихся гидрокомпенсаторах, вследствие чего падает производительность цилиндра и ЭБУ отключает его. Покупайте и меняйте гидрокомпенсаторы, все будет работать.
9. Горит масленка. Обычно проблема кроется либо в масляном стакане, либо маслонасосе, проверяйте.
10. М52 Ванос. При тарахтении, падении мощности и плавании оборотов (иногда мотор глохнет), есть вероятность износа ваноса. Ремонт прост: необходимо купить ремкомплект ванос М52.
Кроме того, нередко выходят из строя датчики положения коленвала ДПКВ (не заводится М52) и распредвала (ДПРВ), ненадежная резьба под болты крепления ГБЦ, течет термостат, высокая требовательность к качеству бензина (Для не TU версий), средний ресурс ниже чем у предшественника М50 и прочее. Помимо этого, учитывая характер владения двигателями БМВ и серьезный возраст, ожидать можно чего угодно и когда угодно
Двигатель BMW M52 был заменен на двигатель BMW M54.
