Сильно заинтересован

Группа: Эндуристы
Сообщений: 382
Регистрация: 10.9.2010
Вставить ник Цитата Из: Астраханская обл.

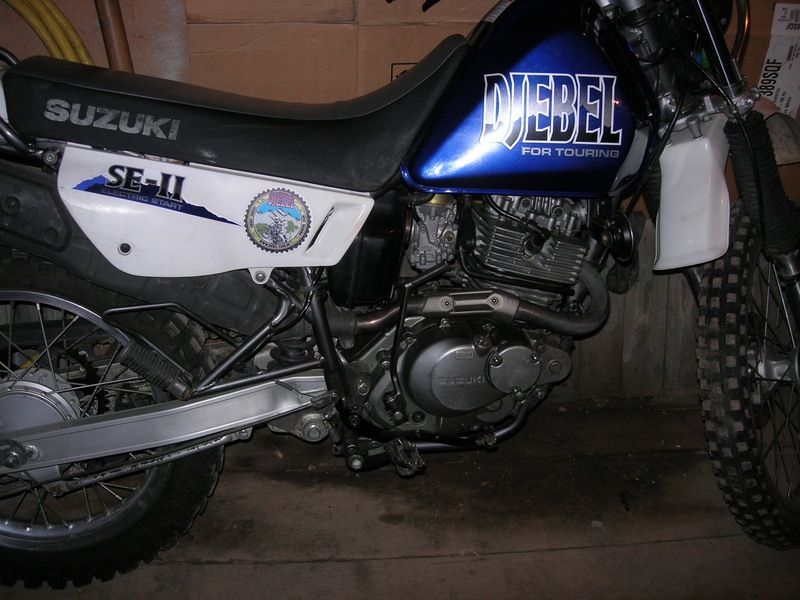

Мотоцикл: SUZUKI Djebel 250 XC 1998 г.

Репутация: 16

Хочу выложить небольшой отчет по снятию и установке двигателя. Может кому пригодится.

Снятие бака и сидушки описывать не буду, это очевидные вещи не требующие объяснения.
После снятия выше описанного, снимаем карбюратор и аэробокс с воздушным фильтром. Аэробокс крепится тремя винтами. Один находится сверху, два по бокам.

Далее снимаем крышку ведущей звезды, откручиваем болт крепящий провод «массы» двигателя. Расстыковываем разъемы, два на генераторном проводе (находятся в жгуте в районе заднего крыла под сидением) и один разъем провода датчика нейтральной передачи (находится слева над аккумулятором).

Провода крепятся к раме при помощи хомутов. Хомуты многоразовые, не спешите обрезать. В районе замка хомута имеется маленький «язычок», если его нажать хомут снимается.

Откручиваем провод стартера. Снимаем патрубок с трубки идущей от цилиндра, колпачок со свечи. Снимаем цепь.

Откручиваем лапку сцепления. Вытаскиваем трос сцепления из заделки в ручке. Для этого я отжимал на лапку при помощи ручки молотка, что бы ослабить натяжение троса, затем снимал лапку. Для извлечения троса из упора на картере необходимо снять резиновый пыльник на конце заделки троса. Он не дает тросу свободно выйти.

Потом ослабил все болты. Снял подрамник. Снял переходную пластину между подрамником и рамой. На верхнем креплении ослабил все три болта, для удобства работы. Двигатель привязал фалой за цилиндр, что бы не уронить, фалу перекинул через раму один раз обернув вокруг нее. Я работал один поэтому подстраховывался, если есть помощник все гораздо проще.

При вытаскивании болтов крепления движка, последним вытащил самый большой болт, который так же является осью маятника. По незнанию выдернул его полностью и чуть не завалил мот. Рама сразу просела и подножка уже являлась не опорой, а толкателем. При этом движок повис на фале, мот пытается завалится на правую сторону. Короче говоря весело было, не повторяйте моих ошибок.

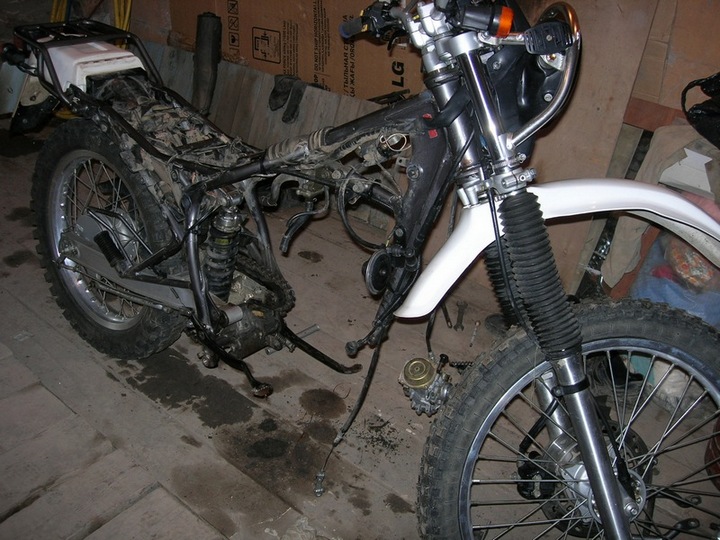

Рама со снятым движком и осью маятника.

Вот наконец двигатель на полу, все обошлось.

Так как двигатель просто так не снимают, а ремонт двигателя или рамы может затянутся, настоятельно рекомендую все болты и агрегаты остающиеся на раме поставить на свои места наживив их, что бы не потерять. Так же это поможет сэкономить кучу времени при сборке, не надо вспоминать откуда какой болт и где что стояло. Карбюратор заткнул тряпкой.

При установке движка на раму, в первую очередь вставил болт верхнего крепления двигателя. Это удобно тем, что движок уже не требуется держать, и можно спокойно подгонять заднее крепление являющееся осью маятника.

Ось маятника до конца не вытаскивать, а то мот не сложится. Выдвинуть ее настолько, что бы не мешала вставить заднее крепление двигателя. После того как ось вставлена, собираем подрамник. Остальные болты входят без проблем и усилий.
Момент затяжки болтов взяты из английского мануала на DR200. Некоторые болты затягивал как в португальском мануале (указаны на фото). Моменты затяжек отличаются.

Далее подключаем трос сцепления. Лапка сцепления, согласно мануала, должна быть установлена так, что бы прорезь на лапке была параллельно риске на валу.

У меня при такой установке мот не ехал, может трос не родной, не знаю. Пришлось на несколько зубцов поворачивать в сторону ослабления. Добился нужного положения опытным путем.

Далее подсоединил и отбортовал провода стартера, генератора, нейтралки и массы движка.

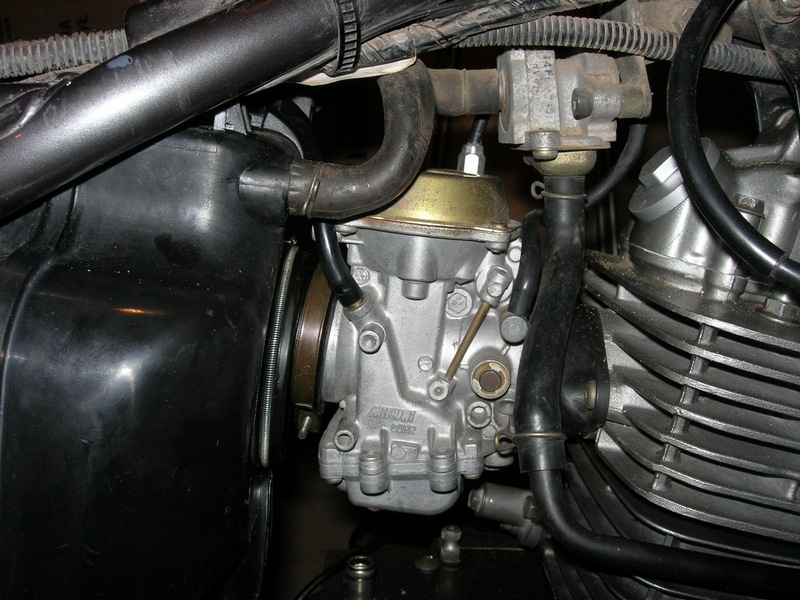

Установил аэробокс, воздушный фильтр, карбюратор. При установке карбюратора мануал рекомендует располагать кольца патрубков как указано на рисунке.

Я кольцо аэробокса установил по-своему, думаю, что на безопасности езды это не отразится. Просто мне так было удобней.

Установил топливный бак, аккумулятор и проверил работоспособность стартера и работу двигателя. Двигатель запустился без проблем.
После этого установил цепь, сидушку, пластик. Мот готов.

P/S Если двигатель снимался для кап. ремонта не забудьте залить 1300 мл. масла. Именно 1300, а не 950.

Источник

Обзор мотоцикла Suzuki Djebel 250 (XC, GPS)

Краткое описание и конкуренты Suzuki Djebel 250 (XC, GPS)

Модель эндуро-мотоцикла Suzuki Djebel 250 впервые была представлена в ноябре 1992 года и выпускалась до 2008 года включительно. Первые версии мотоцикла (до 1996 г.) представляли собой модификацию модели Suzuki DR250S, отличаясь от нее обычной телескопической вилкой и круглой фарой. В последующем (с 1996 года) модификация Djebel 250 была выделена в отдельную модель Suzuki Djebel 250XC , используя в качестве базовой модели Suzuki DR250R и получив топливный бак на 17 л.

Двигатель Suzuki Djebel 250 представляет собой 1-цилиндровый 4-клапанный блок воздушно-масляного охлаждения, объемом 249 куб. см., выдающий 30 л.с. мощности и 27 Нм крутящего момента. Максимальная характеристика мотора — на 7000-8500 об/мин.

Из ключевых особенностей Suzuki Djebel 250 XC следует выделить стальную раму, регулируемые по сжатию и отбою подвески в виде обычной телескопической вилки спереди и заднего моноамортизатора, полностью дисковые тормоза, 6-ступенчатую КПП, топливный бак на 17 л, наличие версий с GPS (Suzuki Djebel 250 GPSver.) и 118 кг сухой массы.

Модель Suzuki Djebel 250XC была предназначена только для внутреннего японского рынка и официально никуда не экспортировалась. 2008 год стал последним годом производства Suzuki Djebel 250 . Несмотря на огромную популярность мотоцикла, компания была вынуждена остановить развитие модели из-за введения более жестких экологических норм, которым воздушно-масляный двигатель Djebel 250 не удовлетворял. Тем не менее, модель до сих пользуется повышенным спросом, в том числе в РФ, импортируя мотоциклы с японских аукционов.

Основные конкуренты Suzuki Djebel 250 в классе:

Видео Suzuki Djebel 250 (XC, GPS)

Источник

Легкий, но сильный — Suzuki Djebel 250 XC

001_MOTO_0310_040

ПРОСТОЙ КАК ДЮБЕЛЬ. Djebel в переводе означает «гора». Горы предполагают вдумчивое и серьезное к ним отношение, а также хорошую выносливость и запас автономности — все это присутствует в конструкции «дюбеля». Судите сами: огромный для «чекушки» бензобак (17 л), обеспечивающий пробег до 400 км, мягкие длинноходные (280 мм) подвески, не заточенные на прыжки с трамплинов, но отлично работающие как на асфальте, так и в полном. офф-роуде, не слишком узкое и не очень жесткое (по меркам класса!) седло, большой и крепкий багажник, регулировка высоты задней подвески (уникальная среди всей троицы возможность). При всей своей утилитарно-туристической направленности «дюбель» все равно остается 250-кубовым эндуро, способным и попрыгать с невысоких пригорков, и погонять по снегу, да и вообще «позажигать», пусть и в любительском формате. Словом, из всей породы «чекушек», пожалуй, — наиболее универсальный аппарат.

Впервые Djebel 250 появился в далеком 92 году с заводским индексом SJ-44A. (Его легко узнать по квадратному бугелю фары.) Выпускалась первая модификация недолго и на нашем рынке представлена слабо, поэтому речь пойдет о широко распространенной SJ-45A. Djebel предназначался сугубо для японского рынка, однако это не сулит проблем с расходниками или запчастями, которые в основном подходят от «штатовского» аналога DR-Z250. Самое необходимое (фильтры, колодки, свечи) всегда есть в продаже, а остальное можно заказать через электронные магазины по фирменным каталогам. Есть и тюнинг — баки, рули, защиты. Газеты и Интернет пестрят объявлениями о продаже «дюбелей» всех годов выпуска. Модель была снята с производства в 2007, так что абсолютно новый мотоцикл найти нереально. При покупке же подержанного экземпляра стоит обратить внимание на следующие нюансы.

НЕ ВРЕДНЫЙ, А РАЗБОРЧИВЫЙ. Рама «дюбеля» выглядит монументально, и ее прочность проверена многими поколениями эндуристов. О жесткой эксплуатации свидетельствуют отметки на ее нижней части (заодно не помешает осмотреть и алюминиевые детали картера — нет ли следов сварочного ремонта) и просевший хвост — при езде с тяжелым грузом. Мелкие потертости — не в счет, мотоботы протирают краску за сезон. Белый цвет рамы указывает на раннюю модификацию, выпускавшуюся до 2000 года — с карбюратором ТМ28 (с ускорительным насосом) и отсутствием кикстартера в базе. Более поздняя модификация — с черной рамой, карбюратором BSR32 постоянного разрежения и — главное! — киком в базе. Это существенный плюс. Желательно выбирать и вариант с багажником — отдельно он дорог.

005_MOTO_0310_042

Двигатель Djebel, как и многие «воздушники» Suzuki, работает шумно. При остановке порой раздается жуткое клацание — это тоже норма, не волнуйтесь. В моторе установлен автоматический декомпрессор, так что измерить реальную компрессию в цилиндре не удастся. Единственный способ проверки — на ходу (разумеется, если в арсенале достаточно опыта и хозяин позволит). Вообще, движки здесь ходят очень долго (есть опыт 100–150 тыс. км), но требовательны к качеству масла и воздуха (цилиндр — никасилевый). Поэтому следите за воздушным фильтром (он поролоновый, с пропиткой). А малейшие замеченные неплотности на впуске — повод отказаться от покупки. Клапанные зазоры регулируются шайбами (их придется заказывать после замера зазоров), но трудоемкость регулировки компенсируется относительно редкой ее необходимостью (как правило, это 20–40 тыс. км). Кстати, подтекающая прокладка крышки головки цилиндра обычно сигнализирует о том, что головку вскрывали.

006_MOTO_0310_042

Старый карбюратор ТМ28 часто ругают за «провал на низах» и хвалят за «спортивные верхи». Новый BSR32, наоборот, «везет» с «низов» и тупит на «верхах». На деле старый карбюратор не так уж плох, стоит лишь правильно отрегулировать обороты ХХ — а они по заводской рекомендации довольно высоки — 1500- 1700 (!) об/мин. Поэтому если при покупке слышны отдельные вспышки, не стесняйтесь перед поездкой выставить «молотильные» обороты. С обоими карбюраторами расход топлива на трассе укладывается в 4–5 л/100 км, т.е. бака хватает на 300–400 км.

Но самым действенным средством борьбы за тягу на низах остается «игра» со звездами. Стандартный комплект 14–42 более-менее подходит только для асфальтовой езды. Для необременительных покатушек на пленэре вперемежку с асфальтом оптимальным будет соотношение 13–42, а для жесткого офф-роуда и вылазок с полной загрузкой можно порекомендовать 13–49 — штатный вариант для DR-Z250. Правда, в последнем случае потребуется переделать ловушку цепи. Еще один бонус для «дюбелеводов» — ведущая звезда фиксируется на валу КП простым стопорным кольцом, а не болтами или гайкой, как на большинстве эндуриков, так что ее замена в полевых условиях потребует лишь наличия съемника стопорных колец (острогубцев). Вся операция занимает от силы пять минут вместе с перенастройкой натяжения цепи.

Нередко можно услышать негативные отклики о работе коробки передач: переключается туго, плохо ловится нейтраль. В подавляющем большинстве случаев это не конструктивный недостаток и не износ. Коробка «дюбеля» исключительно чувствительна к качеству масла, и ее заедания — первый признак того, что масло пора менять. Ориентировочно срок службы «синтетики» — 3–5 тыс. км, полусинтетики — до 3 тыс. км. Но на жестком оффроуде делать это, конечно, нужно чаще. Еще одна особенность КП — надежная фиксация передач. Она не только позволяет избежать случайных переключений во время движения (а на офф-роуде это очень неприятно), но и сберечь саму коробку от перегрузок. Проверяя мотоцикл на ходу, обратите внимание на работу спидометра. У «дюбеля» он приводится тросиком, который нередко рвется. Но это полбеды — на замену подходит доработанный тросик от ВАЗ-2107 (70 руб.), а вот выкрошившиеся шестерни редуктора потребуют замены узла в сборе. Это повод для торга.

004_MOTO_0310_042

«Сопливые» сальники передней вилки — не беда, их замена не сулит проблем и особенных финансовых затрат, нужно лишь убедиться, что рабочая поверхность перьев не имеет задиров или сильного износа (вилка очень дорогая). А вот «сопливый» задний амортизатор (или, того хуже, со следами коррозии на штоке) — причина для серьезного торга. В отличие от большинства спортивных эндуро, «сузучий» узел считается неразборным, соответственно, ремкомплектов для него не продается и заменить его можно только целиком и задорого. Разумеется, у народных умельцев есть рецепты кустарной починки узла, однако новым он не станет — во всяком случае, ресурс его уже не тот (новый способен прослужить 30–70 тыс. км). Первый признак проблем — появившийся свободный ход в верхнем положении. Поднимите заднюю часть мотоцикла, покачайте. Есть люфт? Значит, вышел газ из компенсационного бачка. А врезанный в крышку бачка вентиль камеры (для подкачки) — верный признак разборки узла. Остальные компоненты задней подвески не вызывают нареканий и способны служить очень долго, в т.ч. благодаря наличию прессмасленок в каждом из четырех сочленений (оси маятника и «прогрессии»).

МАЛЕНЬКИЕ РАДОСТИ И МЕЛКИЕ ГАДОСТИ. Неоспоримый плюс Suzuki Djebel — возможность регулировки высоты установки амортизатора. Установив его нижнее крепление в одно из двух возможных положений, можно на пару сантиметров изменять высоту по седлу. А уж если заказать из Японии оригинальное седло с заниженным профилем, то мотоцикл станет впору и «дюймовочкам». Высоту передка можно тоже немного менять, передвигая вилки в траверсах. Кроме того, встречаются «высокие» и «низкие» вилки, различающиеся по высоте (и ходу) примерно на 4 см. «Высокую» вилку легко переделать в «низкую», удалив проставку над штоком пружины (для доступа к ней достаточно отвернуть пробку стойки).

003_MOTO_0310_042

А вот легендарный GPS-приемник (на GPS-версии) ничего ценного, по крайней мере в России, не представляет. На наших просторах он умеет определять лишь координату, в Японии же карты транслируют по радиоканалу.

Большинство аппаратов выпуска до 2000 года не оборудованы кикстартером. А в болотных походах без него просто неуютно. Стоимость комплекта на заказ — около 15 тыс. руб., причем заказывать придется не только детали кика, но и прокладку правой крышки, и измененную правую подножку.

Двадцатисантиметровая фара «Дюбеля» — визитная карточка модели. И пусть кто-то считает ее «уродливым циклопом», ее свет вызывает единогласный восторг — никакой эндурик с типичной «лампадкой» даже рядом не стоял. Да и лампочка там — распространенная Н4, продается в любых автозапчастях. Правда, есть и маленький недостаток. На мотоциклах первых лет фара включалась с поворотом ключа в замке зажигания, что растрачивало и без того скромные 4 Ач батареи. Позже появилось реле, включающее фару только после того, как заработал генератор (т.е. после попытки пуска двигателя).

Пожалуй, последний нюанс, на который стоит обратить внимание — слабая пружина бокового упора. Как любой дорожный мотоцикл, Djebel оборудован «витаминкой от забывчивости» — датчиком, который прерывает цепь зажигания, если упор откинут, а передача включена. При агрессивной езде по ухабам и уж тем более при прыжках усилия пружины не хватает, чтобы удержать упор в сложенном состоянии, и он немного «отыгрывает». Этого оказывается достаточно, чтобы выключатель сработал. Мало приятного, когда в момент приземления после прыжка мотор, хоть и на мгновение, но глохнет. Выбор невелик — или устанавливать более мощную пружину, или перед особо ухабистыми продубасами фиксировать рычаг проволокой или резинкой.

002_MOTO_0310_041

КУПИТЬ «ГОРУ». «Дюбель» первых годов выпуска, прошедший не один десяток километров по России и сменивший несколько хозяев, но без особых технических проблем можно купить за 80–90 тыс. руб., за экземпляры последних годов выпуска с пробегом в несколько тысяч километров просят 150–170 тыс. руб. — это потолок ценового диапазона. Традиционно японцы используют «чекушко-эндуры» в основном как средство передвижения по дорогам, а не для покорения внедорожья, так что даже десятилетние аппараты «только что из Японии» практически не имеют внешних дефектов (разве что ржавчинка на стальных деталях от долгого хранения под открытым небом), да и внутренности, как правило, не замучены. Аппараты «с пробегом по России» попадаются очень разные — от полных «дров» до вполне ухоженных мотов. И цена на уже «прописавшиеся» в стране экземпляры в большинстве случаев зависит скорее от технического состояния, нежели от года выпуска. Однако модернизированный Djebel, выпущенный после 2000 года, на сегодняшний день — оптимальный выбор.

007_MOTO_0310_no_copyright

Благодарим Андрея (Туриста) ТУРИЙСКОГО за помощь в подготовке материала и мотосалон «НБС-Моторс» за предоставленный для съемки мотоцикл.
