Ремонт электрических цепей автомобиля

Восстановление и ремонт электропроводки авто в СПб

Сложнее становятся автомобили – сложнее становится и автомобильная проводка. Одна только коса проводки ЭБУ впрыска уже может иметь более сотни проводов. Поэтому появление проблем с электрооборудованием сейчас для диагностики требует помощи квалифицированного автоэлектрика, простой «прозвон» не всегда может дать результат.

Труднее всего, если неисправность вынудила остановиться в пути. Служба техпомощи Pit-Stop24 сможет выручить вас в любой точке области, грамотный автомастер прибудет непосредственно на место для ремонта электропроводки автомобиля.

Проблемы с автомобильной проводкой?

Автоэлектрик — диагност выявит и исправит неполадки в электроцепях авто-мото транспорта с выездом на место

Признаки неисправности проводки автомобиля

Проводку машины можно назвать одновременно и ее кровеносной, и нервной системами: она подает питание и, в то же время, управляет всеми контурами. Признаки неисправности именно электрической цепи, а не связанных с ней узлов, в первую очередь:

• Имеют спорадический (случайный) характер неисправности – она то пропадает, то появляется
• Неисправность возникла в сырую погоду, после длительной стоянки (коррозия, окисленные клеммы и контакты)
• Явные короткие замыкания (дым, запах горелой изоляции)
• Мультиметр обнаруживает заметное падение напряжения, приходящего к конкретной цепи

На автомобилях с CAN-шиной ее состояние способно повлиять на работу практически всех систем. В этом плане, она более уязвима, чем традиционная проводка. Износ или повреждение изоляции, обрыв CAN-шины в одном месте могут вскрыться по отказу в работе контроллера, расположенного в другом месте. Диагностическое оборудование сейчас – такой же инструмент автоэлектрика, как тестер и кусачки.

Ремонт автопроводки в Санкт-Петербурге

Диагностика, ремонт, замена, восстановление, электроцепей автомобилей

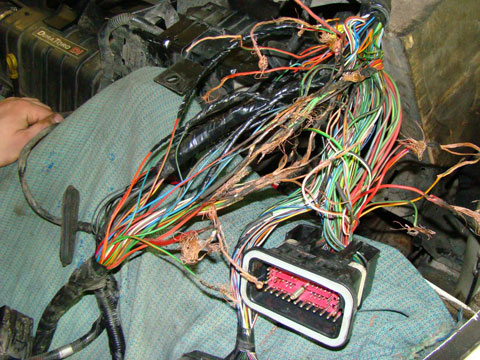

Отдельная «группа риска» — это уже ранее ремонтировавшаяся проводка, которая может вновь выйти из строя из-за:

• Некачественной пайки, особенно с применением активных флюсов
• Выполнения скруток без должной изоляции (дешевая изолента вместо термоусадочной трубки)
• Грубых ошибок предыдущего ремонта (несоответствие сечения провода нагрузке, подключение в обход блока предохранителей)

Грамотность автоэлектрика и применение соответствующего инструмента, расходников – залог качества ремонта автопроводки. При серьезных повреждениях целесообразнее не ремонт жгута проводки, а полная его замена – например, проводка двигателя или проводка багажника меняется «косой», от разъемов до разъемов.

Выполним замену или ремонт электропроводки:

Легковых автомобилей

Отечественного и зарубежного производства всех марок

Грузовых автомобилей

Легких и тяжелых грузовиков, спецтехники на их основе

Прицепов

От легкового прицепа до прицепов грузовых фур

Спецтехники

Экскаваторов, грейдеров, тракторов, бульдозеров и т.п.

Мототехники

Мотоциклов, квадроциклов, скутеров

Стоимость услуг автоэлектрика

Диагностирование неисправности проводки	от 800 ₽
Проведение компьютерной диагностики	1200 ₽
Замена датчиков	от 700 ₽
Замена проводки моторного отсека	от 2500 ₽
Замена проводки салона	от 2000 ₽
Ремонт CAN — шины	от 2500 ₽
Ремонт жгута электропроводки	от 900 ₽
Прочие работы по электрике (не более 1 часа)	1500 ₽
Выезд мастера	500 ₽
Выезд за КАД	+ 30 ₽/км

Работы по восстановлению автопроводки

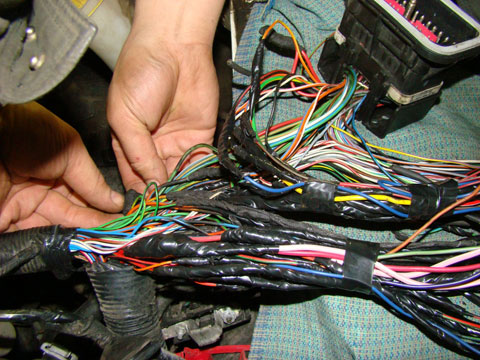

Ремонт электропроводки автомобиля начинается с поиска места неисправности. Автопроводка конкретной модели обычно имеет ряд типовых неисправностей: излом проводов в дверном прихлопе на морозе, перетирание неудачно проложенного на заводе жгута и т.п. Такие поломки определяются мастером быстро. В более сложных случаях, может потребоваться вскрытие жгутов, большой объем разборки в подкапотном пространстве или в салоне, чтобы добраться до нужного места.

Профессиональное восстановление косы электропроводки – это:

• Качественная герметизация мест соединений проводов
• Точный учет токовой нагрузки для выбора сечения проводов
• Использование проводов и изоляционных материалов соответствующего класса (большие перепады температуры при эксплуатации автомобиля делают условия работы проводки в разы жестче, чем, например, дома)

Чтобы вызвать мастера для замены электропроводки автомобиля или ее ремонта, обратитесь к нашим менеджерам по телефону (812) 209-03-04. Просим учесть, что цена для сложных работ может быть первоначально рассчитана только ориентировочно. Точный объем работ мастер сможет определить только после диагностики электрической проводки авто на месте.

Источник

Как проверить проводку в авто на обрыв и короткое замыкание?

Описание процесса проверки проводки автомобиля на обрыв и короткое замыкание: как работает электрика, обнаружение и диагностика неисправностей. Видео про устройство электрооборудования в машине.

Проблемы с электрической проводкой в машине достаточно часто беспокоят автовладельцев, вынуждая искать электрика или отправляться в автосервис. Хотя проверить проводку и обнаружить обрыв можно самостоятельно, приложив минимум усилий.

Как работает автомобильная электролиния

Электроцепь, состоящая из датчиков и приводов, имеет несколько путей передачи электричества, чье функционирование нередко нарушает короткое замыкание. К датчикам относят переключатели освещения, температурный, кислородный и прочие, а к приводам – двигатель, аккумулятор и иные потребители тока.

Если рассмотреть, к примеру, температурный датчик охлаждающей жидкости, то стандартная электроцепь будет состоять из проводки между «мозгами», как называют электронный блок управления силовым агрегатом и самим датчиком . Первый направляет напряжение ко второму, чье сопротивление варьируется по мере изменения температуры «охлаждайки». Если датчик холодный, у него большее сопротивление, а, значит, блок управления возвращает меньшее напряжение. И, соответственно, при нагреве двигателя сопротивление будет падать, отдавая более высокое напряжение на блок управления.

Эта цепь или любая другая будут корректно функционировать, пока проводка в целости и сохранности. Ущерб ей могут нанести грызуны, коррозия, механические повреждения, износ от времени эксплуатации, а также непрофессиональный монтаж того или иного оборудования.

Некоторые автомобильные элементы настолько плотно опутаны проводами, что обнаружить среди них повреждения, в том числе изоляции, очень проблематично.

Защитным средством всех электроцепей, за исключением тех, от которых зависит генератор и стартер, выступают плавкие предохранители. Цепи питания наиболее «прожорливых» энергопотребителей, каковыми являются фары, обогрев кресел и зеркал, электрические стеклоподъемники, коммутируются посредством реле.

Чтобы найти неполадку, рекомендуется действовать в следующей последовательности:

• при неработающем осветительном приборе – осмотреть саму лампу на предмет ее перегорания;
• затем проверить состояние предохранителя;
• проверить наличие неисправностей в реле;
• осмотреть контакты в разъемах цепи.

Признаки и обнаружение неисправностей проводки

Ключевой причиной проблем с проводкой можно назвать повреждение изоляции или неполадки среди потребителей электроэнергии, которых так много в современных машинах. В результате активной эксплуатации идет процесс изнашивания, деформации и поломки контактов, внутренняя изоляция может начать плавиться, а потому потребуется найти тот неисправный прибор, который вызвал замыкание.

Также в машине может быть испорчена изоляция вследствие неправильной прокладки проводов, которые касаются горячей трубы глушителя или пережимаются другими элементами.

Наконец, проблемы иногда вызывает монтаж дополнительного оборудования, особенно установка деталей в области колесных арок или на корме. Если для работ используются саморезы, они при неквалифицированном монтаже могут испортить изоляцию проводов. Причем автомобилист при отсутствии внешних повреждений даже не будет знать о проблеме, пока не появятся первые «звоночки».

О наличии неполадок в электрической цепи скажут следующие симптомы:

• сильное задымление, в редких случаях – возгорание, что несет угрозу жизни водителю и его пассажирам;
• сбой части электрического узла или всей проводки, свидетельствующий об обрыве.

В первом случае проблема является чрезвычайно опасной, требующей немедленной остановки автомобиля. Это необходимо, чтобы перегретые провода не начали плавить всю соседнюю проводку, вызывая сгорание предохранителя и реле.

Так как именно эти элементы первыми «принимают удар», осмотр неполадок начинают с них. Найдя узел, к которому относятся эти детали, проводится его диагностика с помощью визуального осмотра или специального оборудования.

Чтобы обнаружить обрыв или замыкание, традиционно применяют одни из следующих приборов: вольтметр, омметр, мультиметр или контрольная лампа, которую можно сделать своими руками путем припайки к 4-ваттной лампе пары проводов длиной около 50 см.

Диагностика неисправностей

До проверки проводки рекомендуется измерить напряжение электроцепи между разными элементами и электрооборудованием следующим образом:

• взять вольтметр или перевести в соответствующий режим мультиметр;
• коснуться одним щупом тестера к «минусу» аккумулятора или к массе машины;
• другой щуп поместить на подающий провод линии.

Выведенный на экран результат следует сравнить со значениями, указанными в руководстве по эксплуатации данной модели машины. После замера напряжения можно переходить к поиску короткого замыкания, для чего также потребуется вышеупомянутые приборы, в том числе контрольная лампа, которая при отсутствии проблем с проводкой не должна загораться. При наличии замыкания тестер подаст соответствующий звуковой сигнал.

Замыкание проводки обычно говорит о неисправностях в одном из двух мест: в оборудовании-потребителе или в одном или нескольких проводах. Перед замером в проверяемой зоне убирают предохранители, после чего на клеммы предохранительного элемента устанавливают щуп, где нулевое показание скажет о замыкании.

Если после касания проводов прибор покажет появление напряжения на линии, то проблема действительно заключается в проводах, требующих замены.

Следующим этапом идет проверка заземления, нарушение которого вызывает коррозия или окисление металлических деталей, а также ослабление креплений. Для поиска неполадок потребуется:

• отключить аккумулятор;
• приложить один щуп тестера к металлу кузова;
• приложить другой щуп к соединительному месту проводки или части заземления.

Полученный результат также рекомендуется сопоставить с заводскими требованиями согласно руководству по эксплуатации. При большом расхождении показателей потребуется зачистки металла в месте заземления и проверка прочности крепления для восстановления.

Еще одной проблемной зоной считается узел соединения проводов, где помимо обрыва, испорченной изоляции и нарушения целостности электролинии, окисляются контакты, что можно определить уже при визуальном осмотре. В таком случае придется заниматься пайкой проводов с разъемами на поврежденном участке.

Если у автомобилиста нет приборов для обнаружения короткого замыкания, он может использовать меньший по сравнению со штатным предохранитель. Одну или пару жилок автомобильного провода со снятой с него изоляцией наматывают на предохранитель, всю проводку условно разделяют на части, разделяя соединения, и начинают поиск того фрагмента, где провод вызывает замыкание.

Так, на современных моделях проводку называют передней и задней, поэтому если предохранитель сгорает с отключенной передней проводкой, неполадку следует искать спереди.

Разделителем для проводов могут выступать выключатели или реле, то есть, при сгорании предохранителя в результате активации той или иной клавиши можно говорить о коротком замыкании. Тогда следует извлечь то реле в электрической цепи, которое включается при нажатии клавиши, после чего снова провести проверку. Таким образом, можно определить, в какой части происходит замыкание.

Поиск так называемого «коротыша», как называют замыкание профессиональные электрики, преимущественно осуществляется путем исключения, что является весьма длительным занятием. Автомобилисту понадобится последовательно отключать все возможные потребители электроэнергии на соответствующей электроцепи, узнать о которых можно из автомобильной электросхемы автомобиля.

Так как некоторые провода находятся в труднодоступных местах, например, под торпедой, начать следует не с осмотра общей проводки, а именно с исключения потребителей.

Чтобы обнаружить то оборудование, где произошло короткое замыкание, рассматриваемая электролиния должна находиться под напряжением. Из-за того, что предохранитель при активации цепи мгновенно сгорает, перед началом поисков необходимо подключить к линии отдельный мощный потребитель электричества для снижения высокого тока замыкания и недопущения возгорания проводки.

Заключение

Поломки и неполадки с автомобилем могут произойти в любой момент, в том числе когда водителю будет недоступна профессиональная помощь. Если во время поездки за город, на природу или на трассе в отдалении от населенных пунктов водитель столкнется с коротким замыканием, понимание устройства электроцепи и шагов в обнаружении поможет водителю благополучно добраться до центра техпомощи.
