master-korobkin › Blog › Ремонт вторичного вала МКПП(F17) Опель Астра h, Вектра

Коробка передач Опель МКПП F17. Проблемы с ремонтом этих коробок в том что сам вал является частью подшипника у него цементация поверхности которая входит в ролики подшипника . При выходе из строя подшипника коробки требуется обязательная замена вала КПП а стоимость нового вала МКПП Опель порядка 25000 рублей. Поэтому многие не хотят ремонтировать коробку передач на Опелях проще купить б/у КПП или контрактную F17. Но есть способ восстанавливать валы для коробок F17, выгодно по деньгам. По принципу как в японских коробках передач у них внутренняя обойма подшипника идет отдельно от вала КПП. Вал коробки перетачивается под другой подшипник но при условии что износ шейки вала не более чем на 20 мм, и запрессовываем обойму подшипника на вал.Итог после запрессовки обоймы подшипника получаем новый вал, запрессовываем новый подшипник в картер и собираем коробку передач. Что получилось после ремонта вала коробки Опель? То что теперь коробка передач F17, стала ремонтопригодной теперь если зашумел подшипник в коробке Опель не нужно менять вал КПП а только подшипник с обоймой. Мастерская по ремонту коробок передач(МКПП) Опель Астра h, Вектра

Comments 72

Такое долго не ходит. Подшипник там помирает из-за деформации вала, а не просто так
Хватает от силы на 50к.
Только замена вала.
Примеры даже на драйве были

Подходит подшипник nu2204 не благодарите

Скажи пожалуйста номер подшипника!который ты поставил и что сейчас с коробкой?

Не знал, что данная проблема настолько актуальна. Несколько месяцев назад восстанавливал вторичный вал от Opel Zafira. на валу были задиры. Наша компания восстанавливает износ металла полимерами с 2006 года. Возможно, такие специалисты как YRIKOFF уже сталкивались с полимерами, но не удивлюсь, что результат был неутешительным. У нашей компании свой усиленный полимер (повысили коэффицент ударной вязкости, пластичности, контактной жесткости, а так же ещё несколько показателей).
Тем самым мы добились того, что материал не выкрашивается при: 1. Высокой нагрузке(лабораторные исследования показали сопротивление сжатию 4.2тонны/1см^3)
2. Большом количестве оборотов(делали пром оборудование 10000 об.) 3. Ударной нагрузке(дробильные комплексы, грохота, мельницы).

Ремонт происходит без термообработки. Тем самым не прослабляем металл.
Восстановление заняло меньше 1 рабочей смены.
Помимо этого восстанавливал достаточное количество посадочных мест под подшипники на валах, разбитые посадки в корпусах. посадки под втулки и т.д.

p.s. Пишу первый пост на портале, не нашел возможности прикрепить несколько фото. Если кому интересно, задавайте вопросы к комментарию или же пишите личные сообщения.

За все время один раз слезла втулка точите +0.02 сотки и на фиксатор резьбы красный.

На токарном станке точите или на шлифовальном?

На токарном станке точим

Привет народ. Накрылась и моя f 17. Шейка вторичного вала, может и подшибник ещё не знаю. Бысто поставил другую коробку и поехал. Теперь думаю как родную до ума довести. Потому как машинка зафирка ехать стала по другому. Вал надо ремонтировать. Как? На шейку одеть кольцо, предварительно проточить. У моего вала диаметр шейки 24 мм, длинна 19. Нужна такая втулка. В нете нашел игольчатый подшибник NKI20/20 NBS. И даже уже купил его в Питере за 585 руб + пересылка. Внутренняя втулка без бортов, просто вытягивается. Внутренний диаметр 20, наружний 24, ширина 20. То шо доктор прописал. Проточить вал не проблема, но почитал тут и теперь сомнения, а как крепить если она соскакивает? И куда она соскакивает, там она в корпус коробки упереться должна? Короче в теории все красиво, а как получится хз

Это даже в теории плохо.остаток вала 20мм мало, его потом обламывает вместе с обоймой. Если раньше обойма не соскочит или ролики мелкие на новом подшипнике не развалятся)

20 мм конечно мало, но у меня там не на много больше. Дело в том что у меня ведущая шестерня главной передачи съемная. Она сидит на шлицах, а за ней стоит штопорное кольцо. Оно сами понимаете стоит в канавке, я глубину не мерял, но думаю мм два и будет. Стало быть диаметр вала в том месте 20 мм. Но это теория

Это ф 13 на фото, у неё и сьёмная шестерня. А то что дальше по валу меньше 24 мм.есть такое, но там и нагрузка другая 😉

Если так, то понятно почему я не смог найти вал для F17

Это даже в теории плохо.остаток вала 20мм мало, его потом обламывает вместе с обоймой. Если раньше обойма не соскочит или ролики мелкие на новом подшипнике не развалятся)

Я не собираюсь ставить весь подшибник, только внутреннее кольцо. Оно будет входить в штатный подшибник.

Привет народ. Накрылась и моя f 17. Шейка вторичного вала, может и подшибник ещё не знаю. Бысто поставил другую коробку и поехал. Теперь думаю как родную до ума довести. Потому как машинка зафирка ехать стала по другому. Вал надо ремонтировать. Как? На шейку одеть кольцо, предварительно проточить. У моего вала диаметр шейки 24 мм, длинна 19. Нужна такая втулка. В нете нашел игольчатый подшибник NKI20/20 NBS. И даже уже купил его в Питере за 585 руб + пересылка. Внутренняя втулка без бортов, просто вытягивается. Внутренний диаметр 20, наружний 24, ширина 20. То шо доктор прописал. Проточить вал не проблема, но почитал тут и теперь сомнения, а как крепить если она соскакивает? И куда она соскакивает, там она в корпус коробки упереться должна? Короче в теории все красиво, а как получится хз

И если это фото ваше, у вас стоит не ф17, т.к. на фото ф13 главная пара 374, кпп уже менялась.

Поверьте мне, я знаю какая коробка у меня стояла и какая стоит сейчас. Вот на фото фамилия той коробки которую надо делать и которую по фото Вы определили как f13

Ничего вы не знаете, номер перебит)))) А посчитав риски на венце дифференциала их там 5, это значит главная пара 374, А не как у вас кто то набил 394 и F17)) Скинте фото внутренностей и все встанет на свои места 😉

Если 374 то шестерня на вторичном валу сколько зубьев?

на вторичном валу 19 . На венце дифференциала 71.

Источник

Снятие и установка модуля управления переключением передач (Easytronic)

1. Для снятия модуля управления переключением передач (см. иллюстрацию 1.3) необходимо предварительно снять аккумуляторную батарею поддоном (см. Главу 5), гидравлический модулятор ABS и главный тормозной цилиндр (см. Главу 9).

2. Рассоедините разъемы (см. сопр. иллюстрацию) жгута электропроводки модуля управления, ослабьте крепежные хомуты и отведите жгут в сторону. Выверните 4 крепежных болта и снимите модуль управления переключением передач с корпуса РКПП.

3. В случае выхода из строя модуля управления снятие его вышеуказанным способом может не получиться. В этом случае необходимо снять его по частям: сначала устройство выбора передачи, а затем устройство переключения передачи, для чего выверните соответствующие крепежные болты (см. сопр. иллюстрацию).

4. При необходимости при помощи отвертки отожмите вилку включения передач в нейтральное положение (см. сопр. иллюстрацию).

5. При установке рычаг включения передач модуля должен находиться в нейтральном положении, для чего необходимо совместить метку (см. сопр. иллюстрацию) на зубчатом секторе рычага с головкой зуба приводной шестерни электромотора переключения передач, при этом канавка на валу должна быть видна и края ее должны находиться на одном уровне с уплотнительной втулкой.

Источник

Opel Astra 🚀 › Logbook › Ремонт МКПП М32.

Всем привет.
В конце зимы в районе правого переднего колеса стал слышен не приятный звук. Звук крутящегося убитого, сухого подшипника. В процессе разгона звук усиливался и очень было похож на звук электродвигателя)
Я подумал, что настал конец ступичному подшипнику. И прикупив их поехал на диагностику и их замену.

Симптомы:
Звук воя сухого подшипника в районе правого переднего колеса.
При разгоне, звук усиливался и зависел от скорости автомобиля.
Звук был всегда! При разгоне, при торможении, на любой передаче, на нейтралке и с выжатым сцеплением.
Звук не громкий. Хорошо слышен под сброс газа, когда звук двигателя не заглушал его.
На диагностике меня ошарашили тем, что причина этого неприятного звука коробка передач.

Диагностика:
Первым делом нужно убедиться, что это не ступичные подшипники. Покататься змейкой, послушать не пропадает ли звук под нагрузкой.
На подъемнике пошатать вывешенные колеса, убедиться в отсутствие стуков и люфта в ступице.
Завести машину и покрутить ее. Звук в моем случае остался и хорошо был слышен снаружи.
Заблокировать по очереди колеса. Проверить, что звук не зависит от того какое колесо вращается.
Ну и проверить всё фонендоскопом.

А дальше был выбор. Менять коробку на контрактную или ремонтировать и перебирать свою. Так как контрактная коробка это лотерея и сложности логистики. Было решено ремонтировать родную кпп.
Тут скажу большое спасибо bolcmano .
Он подсказал мне какие нужны подшипники и отправил мне весь их комплект из Минска. Вышло это дешевле и быстрей чем собирать и искать их у нас.

Вот, что понадобится для ремонта М32. Информация от bolcmano .
НОМЕРАМИ ПОДШИПНИКОВ (6шт. — комплект без дифференциала):
TIMKEN
1 — NP854792/NP430273 — 2шт.
2 — NP797735/NP430273 — 1шт.
3 — NP238750/NP929800 — 2шт.
4 — NP259742/NP378917 — 1шт.
их размеры:
1 — 25х55х14
2 — 28х55х14
3 — 45х88х16,75
4 — 25х51,45х13,25
SNR
1 — EC42192YS02H206 — 2шт.
2 — EC42193YS02H206 — 1шт.
3 — только TIMKEN (смотрите выше) либо INA F-571752.03
либо NGBC55567512A13D
4 — EC42310S01H200 — 1шт.
Также вместо 4 позиции ставили на коробки FIAT М32 подшипник NP030522/NP378917.
Его размер 27,1х51,4х13,2. Это подшипник первичного вала, который ближе с сцеплению.

До кучи поменяли еще и подшипники дефференциала.
SNR EC42217S01H206 — 2шт.

И всякая мелочь.
1 — Сальник привода Corteco 01033292B — 2шт.
2 — Уплотнение, фланец подшипника дифференциала General Motors 12855009 — 1шт.
3 — Уплотнение, масляное, шестерня главного привода General Motors 55565322 — 1шт.
4 — Масло для МКПП Motul 105777 — 2,2л.

Источник

Снятие и установка механизма переключения передач

Снятие и установка механизма переключения передач Opel Astra

Снятие и установка механизма переключения передач

Модели F13, F17 и F18

Механизм переключения состоит из рычага, штока выбора передач и узла приводных тяг. Каждый из компонентов может быть снят в индивидуальном порядке.

Рычаг переключения и шток выбора передач

Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера. Краской или маркером пометьте положение крепежного хомута относительно передней части штоком выбора передач. Ослабьте крепежный болт на пару оборотов, но не выворачивайте его совсем. Переведите рычаг в положение 4-й передачи, отделите шток от хомута и снимите резиновый защитный чехол. Снимите центральную консоль (см. Главу Кузов). Выверните крепежные винты и снимите с основания рычага панель переключателей, отсоединяя разъемы по мере получения доступа. Отдайте четыре гайки крепления рычага к полу и извлеките сборку рычага со штоком выбора передач из автомобиля. В случае необходимости отпустите крепление в основания рычага, отделите рычаг от штока и извлеките оба элемента из корпуса сборки. Внимательно изучите состояние всех компонентов, особое внимание уделяя осевым втулкам. Замените изношенные и поврежденные детали.

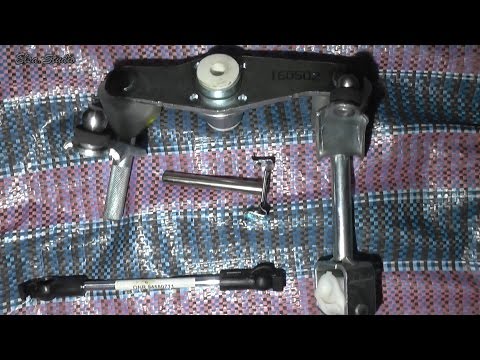

Узел приводных тяг

Схема установки узла приводных тяг

2 — Фиксатор крепления узла
3 — Фиксатор крепления узла

4 — Ось крепления тяги переключения к рычагу выбора передач (сверху на картере РКПП)

Отсоедините шток выбора от хомута, — болт находится позади силового агрегата перед задней переборкой двигательного отсека и доступ к нему на большинстве моделей возможен сверху, в противном случае следует поддомкратить передок автомобиля и установить (доступ к болту снизу сильно ограничен). Отпустите фиксаторы и снимите ось, соединяющую тягу переключения с рычагом выбора передач в верхней части картера РКПП, — ось подлежит замене в обязательном порядке (см. иллюстрацию Схема установки узла приводных тяг). Отпустите крепление опорного кронштейна, разверните узел тяг вверх и снимите его с автомобиля. В случае необходимости кронштейны также может быть сняты после отдавания крепежных болтов. Обследуйте узел тяг на наличие повреждений, замените вышедшие из строя компоненты.

Конструкция привода переключения передач РКПП F23

Элементы механизма привода переключения (F23)

Узел состоит из рычага переключения, приводных тросов узла тяг (см. иллюстрации Конструкция привода переключения передач РКПП F23 и Элементы механизма привода переключения (F23)).

Рычаг переключения передач

Снимите центральную консоль (см. Главу Кузов).
Поддевая маленькой отверткой, отпустите фиксаторы тросов, — отожмите фиксаторы до щелчка.
Дальнейшее вытягивание фиксаторов сопряжено с риском их повреждения!
Запомните фиксированное положение тросов, затем отделите их наконечники от основания рычага. Отпустите фиксаторы крепления тросов в передней части рычажной сборки. Выверните четыре крепежных болта и снимите сборку рычага переключения с пола. В случае необходимости наконечники тросов могут быть сняты с рычага. Дальнейшую разборку рычага переключения передач составители настоящего Руководства производить не рекомендуют.

Снимите центральную консоль (см. Главу Кузов).
Поддевая маленькой отверткой, отпустите фиксаторы тросов, — отожмите фиксаторы до щелчка.
Дальнейшее вытягивание фиксаторов сопряжено с риском их повреждения!
Запомните фиксированное положение тросов, затем отделите их наконечники от основания рычага. Отпустите передние фиксаторы тросов. Снимите распределительный воздуховод. Снимите аккумуляторную батарею (см. Главу Электрооборудование двигателя). Запомните фиксированное положение тросов, затем отделите их наконечники от механизма переключения передач на картере РКПП. Высвободите оболочки тросов из опорного кронштейна узла тяг. Втяните тросы в двигательный отсек через проем в переборке.

Модели F13, F17 и F18

Рычаг переключения и шток выбора передач

Если разбирали, произведите сборку рычага со штоком, — проследите за правильностью установки основания рычага на оси. Смажьте осевые и подшипниковые поверхности силиконовой смазкой и установите сборку на свое штатное место. Наживите крепежные болты, затем затяните их с требуемым усилием. Установите панель переключателей, — проследите за правильностью прокладки электропроводки. Установите на место центральную консоль (см. Главу Кузов). Под автомобилем наденьте резиновый чехол на хвостовик штока выбора передач и надежно зафиксируйте его на переборке двигательного отсека. Соедините хвостовик штока с хомутом тяги, — проследите за правильностью совмещения нанесенных в процессе демонтажа установочных меток. Затяните болт хомута с усилием стадии 1, затем дотяните его на угол стадии 2 (см. Спецификации). Проверьте исправность функционирования механизма переключения передач, — в случае необходимости произведите необходимую регулировку (см. Регулировка привода переключения передач), затем опустите автомобиль на землю.

Узел приводных тяг

Потребуется новая ось рычага.

Перед установкой смажьте шарниры и осевые сочленения силиконовой смазкой. Установите узел на свое штатное место и установите кронштейн на опоры. Закрепите узел в этом положении скобками, посадив их в канавки осей (см. иллюстрацию Схема установки узла приводных тяг). Подсоедините тяги к рычагу и заправьте новую ось. Надежно закрепите ось удерживающим механизмом (см. иллюстрацию Схема установки узла приводных тяг). Соедините хвостовик штока с хомутом тяги, — проследите за правильностью совмещения нанесенных в процессе демонтажа установочных меток. Затяните болт хомута с усилием стадии 1, затем дотяните его на угол стадии 2 (см. Спецификации). Проверьте исправность функционирования механизма переключения передач, — в случае необходимости произведите необходимую регулировку (см. Регулировка привода переключения передач), затем опустите автомобиль на землю.

Рычаг переключения передач

Если снимали, подсоедините наконечники тросов к основанию рычага, — воспользуйтесь плоскогубцами. Установите рычажную сборку на пол автомобиля, вверните крепежные болты и затяните их с требуемым усилием. Не защелкивая, установите передние фиксаторы тросов. Подсоедините концы тросов к основанию рычага. Произведите регулировку механизма переключения (см. Регулировка привода переключения передач). Установите на место центральную консоль (см. Главу Кузов).

Протолкните тросы через проем в переборке двигательного отсека. Посадите оболочки тросов в кронштейн картера РКПП. Соедините наконечники тросов с тягами, — воспользуйтесь плоскогубцами. Удостоверьтесь в правильности прокладки тросов, затем, пока не защелкивая, установите фиксаторы оболочек тросов в приемные канавки. Подсоедините наконечники тросов к основанию рычага. Произведите регулировку механизма переключения (см. Регулировка привода переключения передач). Установите распределительный воздуховод и центральную консоль (см. Главу Кузов).
