Volvo XC90 2.5T AWD › Logbook › Установка биксеноновых линз и ангельских глазок на XC90
Последний года меня очень раздражало состояние фар головного света из-за того, что внутренняя поверхность начала тускнеть (появился матовый налет в районе лампы ближнего света). До этого я 1 раз в два года полировал фары тем самым приводя из в порядок, но время берет свое и начала мутнеть внутренняя поверхность фары. Т.к. было принять решение разбирать фары для полировки, а учитывая, что этом процесс не самый простой (огромное спасибо volver-xc90 за подробное описание всех тонкостей при разборе фар Ставим жирную точку в близорукости бурундука. Установка ксенона, переделка фар. ), я заодно решим как-то преобразить фары.
Долгое бороздил просторы интернета в поисках интересного решения по модернизации штатных фар головного света, из всех пересмотренных вариантов мне очень понравилось решение Focusneg Volvo XC90 — установка биксеноновых линз и ангельских глазок, его я и решил реализовать на своей машине.
С начала закупил все необходимое:
Би-ксеноновые линзы Show-Me 330 (50$)
Ксеновые лампы Н1 4200К (15$)
Ангельские глазки LED Halo 12VDC 3014 SMD 2×100 mm + 2×140 mm (40$)
ru.aliexpress.com/item/Xe…636.html?http_swift_null=
Кузовной герметик APP SEAL 40 (19$)
И приготовил уже имеющиеся у меня материалы:
Полировальный круг 80мм (черный + белый, М14)
Полировальный круг 140мм (белый)
Полировальная паста Farecla G6
Полировальная паста 3М Perfect-it III Extra Fine (80349)
Ну а дальше понеслась, …
На разборку 2-х фар ушел почти целый день, медленно и упорно выдирал миллиметр за миллиметром герметик (надрезал ножом герметик между стеклом и корпусом фары и медленно выковыривал герметик маленькой отверткой), но зато удалось без существенных повреждений сохранить корпуса фар.
Далее приступил к полировке стекол фар. Здесь никаких премудростей нет, за исключением того, что с внутренней поверхности фары необходимо сполировать защитное покрытие со всей внутренней поверхности (именно оно и начало матоваться). Сначала водная шлифшкурка Р1000 — Р2000 — Р2500, затем полировальной машинкой с белым поролоновым кругом с пастой Farecla G3 и в завершение черный поролоновый круг с пастой 3М Perfect-it III Extra Fine. Внутреннюю поверхность фары полировал дрелью маленькими поролоновыми кругами. В результате получилось вполне достойно.
Разобравшись со стеклами фар, приступил к самой модернизации фар.
Ангельские глазки закрепил клеем из клеевого пистолета и подключил их параллельно к штатным габаритам.

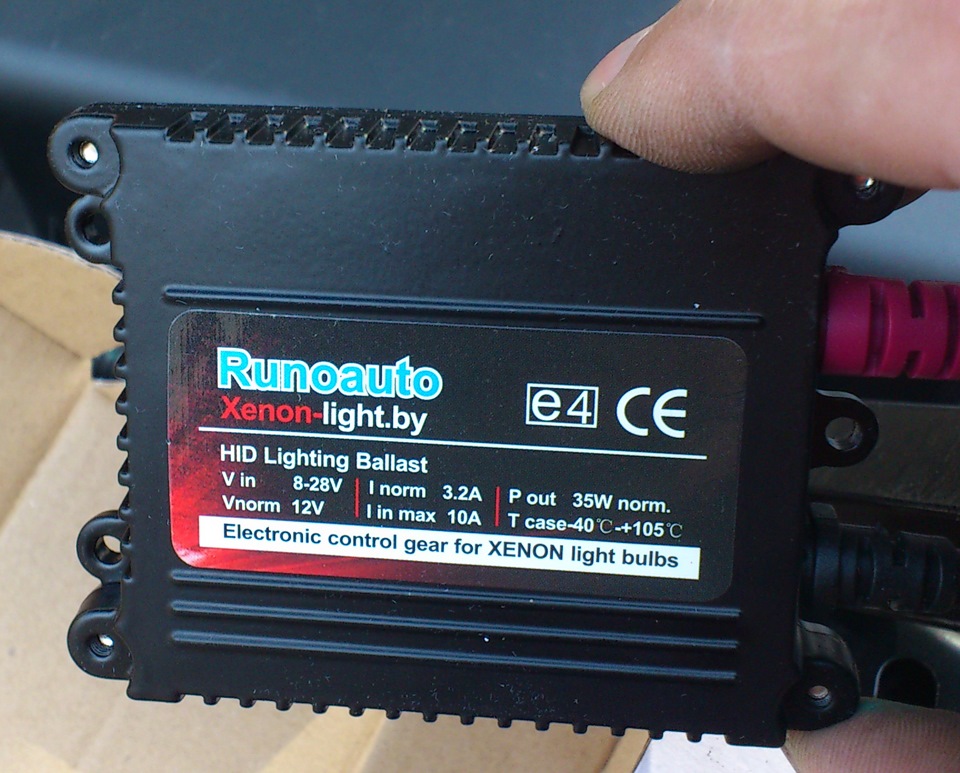

Затем установил сами линзы, т.к. у меня уже стоял ксенон то блоки розжига покупать не пришлось, докупил только сами лампы с цоколем Н1 4200К, вместо моих Н11.
Собрал фары и не приклеивая стекло все проверил – результат просто ОГОНЬ!
Источник
XC90 I XC 90 Линзы, Разбор фары ,чистка, мойка, восстановление оптики и света!
Постоянный участник сообщества
День добрый, решил написать для всех свои навыки по данной теме.
Надумалось мне восстановить свет до начального уровня Новой фары.
Фары с машины 2007 года, мои родные от природы с биксеноном а эти линзованные я установил еще в 10 году Б/У и был доволен светом.
За это время фара набрала достаточно пыли и отражатели наверно уже никудышные. Линзы год назад мыл через отверстие под ксенон внутри а снаружи мыл через трещину между отражателем декоративным и дальней оптикой с помощью проволки и ватки , восстановление было незначительным.
Перечитал куча инфы и вариантов, решил идти по самому оптимальному, никаких пленок в отражатели и баллончиков хрома не применять.
В наличии 2 фара головного света снятые с машины и 2 ПТФ .
Разбор: берем картонную коробку, режем отверстие под фен все кладем и запаковываем скотчем греем при 350 гр. 15 мин.
После прогрева у нас есть 4 мин, режем герметик ножом или отверткой чем угодно и отжимаем прилегающий пластик (черного цвета к стеклу фары.) (профиль соединения у фары со стеклом буквой П) прорезали и отжали первую часть далее повтор нагрева ( так как 4 мин потрачены) лучше делать вдвоем. после нагрева 5-10 мин , под стекло ( там где уже отжали пластик черный ) запихиваем отвертку или не острый нож и прорезаем герметик с внутренней части фары и медленно растягиваем фару от стекла. в итоге все разъединилось фара чуть пострадала но потом мы это поправим. ( первую фару разбирал за 2 прогрева, вторую успел за один прогрев но не советую торопиться, фаре достанется при этом) лучше всего 2 а то и 3 раза греть и разбирать.
Снимаем все декоративные отражатели, откручиваем линзу, разбираем линзу (придется высверлить крепление ее к отражетелю) все на фото увидете ниже.
Одновременно разбираем ПТФ ( в свое время я туда вкорячил Линзы от мазды) и света хватало ранее, но сейчас эти ПТФ побиты от камней и линзы тоже уже устали от света и отражатели наверно тоже.
Разбирается все быстро и легко. смотрите фото.
Восстановление отражателей заняло 1 суток , в хорошей конторе это быстро
http://www.masterchrome.ru/
выбрал эту, ближе всего ко мне.
Когда отвозил отражатели нарвался на ментов,езда без света,(а у меня вообще нет фар) ( попал на 1500Р)
За восстановление отражателей берут по 1000 руб- 1шт( нынче дорогая химия для этих процедур)
Итого 4000 р ( 2 шт от линз основного освещения + 2 шт от линз из ПТФ) ВСЕГО 6500 РУБ ))))
Пока делали их, мы на досуге восстанавливаем стекла ПТФ , берем шлейф машинку или болгарку с регулятором оборотов.
Залазием в ванну ,потому как стекло надо делать только с водой иначе можно разбить за 15 сек.
Кстати новые ПТФ по 1500 руб DEPO ( кому интересно можно купить) а у кого руки чешутся и растут и нужного места значит восстановим.
Шкурка потребуется на липучке для диска под ваш диаметр для мокрой работы( без дырочек) характеристики 180 , 1200, 2000.
На среднем режиме 2-3,5 регулятор на машинке(болгарке) точим стекло строго под напором воды ( я делал сидя в ванной с машиной) стремно немного что убьет от тока, так как брызг было с лихвой.) Итого 4 подхода по 2 минуты и стекло чистое от шагрени но матовое( вытирайте после каждого подхода так как на мокрой ничего не видно что сделано) , одеваем шкурку 1200 и еще на свой взгляд до прозрачного состояния 2 минуты по всей плоскости , далее одеваем 2000 и еще 2 минуты и стекло как новое по прозрачности.( все строго под водой)
Все готово , на фотках все видно как было до и после.
Забрал отражатели и восторгу не было предела, как новые. все на фото .
Собираем Фару основную:
Вырезаем со стекла старый герметик по кругу с двух сторон , без фанатизма на чисто не надо. Вымываем стекло фары с двух сторон.( чтоб не было разводов всяким средствами и тряпками а то потом уже будет поздно когда все соберете)
Берем фару основную и фен греем наш П образный (посадочный под стекло) кантик так, как он развернут в мясо в разные стороны и приводим его в П образно состояние.. 10 мин времени. ( не обжигайтесь) далее подклеиваем там где что то оторвали или отломалось.
Вырезаем по всему кругу старый герметик с двух сторон П-образного кантика.(грязная работа завершена)
Прикладываем стекло к фаре проверяем посадочное место и зазоры на свой взгляд как было до и как будет (готовим силиконовый герметик)
Берем линзу вымываем разными средствами с двух сторон вытираем спец тряпкой чтоб не было разводов( взял у жены для мойки стекл в доме) в трех точечном соединение линзы с отражателем сверлим сверлом 2,5 мм и готовим саморезы 3мм на 10 мм купленные в ОБИ.
Собираем линзу с новым чистым отражателем( отражатель не протирал, чистый после восстановления ) все встает как надо закручиваем 3 самореза и вставляем на место в фару( крепиться на 3 болтах, но нужно еще открутить 4 которые держат поворотный механизм линз)) , протираем все декоративные хромированные детали ватными дисками смоченными водой и насухо вытираем новыми ватными дисками ( ватные диски спросите у своих жен) все чисто и красиво, хром не слазиет и не матовеет.
Еще раз все проверяем все ли готово к сбору.
П — образный кантик заполняем герметиком( я выбрал силикон прозрачный) под края, прикладываем и прижимаем до защелкивания всех 4 мест , все лишнее выдавится но будет сверх герметично.( как оригинал.) лишнее вытираем и переворачиваем верх ногами под собственным весом ни куда не уйдет. Ночь сохнет. Утром сборка всей проводки и лампочек .
Результатом сверх доволен, все на фото( но в реальности это круче чем на фото виден свет)
Продолжение после сборки ПТФ и установки.
Источник
Модернизация оптики — Volvo XC90
Про особенность фар Volvo XC90
В автомобилях Volvo XC90 с завода стоят линзы Valeo, эта модель линзы подвержены довольно быстрому износу.
Volvo XC90, Установка 4х bi led линз в адаптивные фары.
Описание:
Штатную Биксеноновую линзу Valeo:
Заменили на светодиодный модуль i-LED Professional
Замена линз на этих автомобилях, довольно сложный и трудоемкий процесс, ведь нужно сохранить адаптацию фар (AFS).
Установили при помощи специальных переходных рамок.
Материал отражателя: Металл
Тип ламп Светодиоды «Zeus ZM20-6G»
Покрытие отражателя: Зеркальный хром
Напряжение питания: 12 вольт.
Цветовая температура: 4500-5100К
Диаметр линзы: 3 дюйма
Страна производитель: Китай
В рефлектор дальнего света:
Установили Светодиодные модули SOL-7
Материал отражателя: Пластик
Покрытие отражателя: Зеркальный хром
Цветовая температура: 5100K
Светодиоды «Zeus 7070»
Страна производитель: Китай.
Описание:
Блоки фар – Оригинал Valeo
1. Фары на полиуретановом (Не разбираются нагревом).
разобраны по герметику при помощи специального инструмента.
Volvo XC90, Установка bi led линз в рефлектор дальнего + покраска.
Про штатный модуль:
Заменили отражатели линз на восстановленные.
(восстановленные — это такие же модули, как стоят с завода на автомобиле, но с заново нанесенным отражающим покрытием)
В рефлектор дальнего света:
Установили Светодиодные модули SOL-7
Материал отражателя: Пластик
Покрытие отражателя: Зеркальный хром
Цветовая температура: 5100K
Светодиоды «Zeus 7070»
Страна производитель: Китай.
Что сделали:
1. Покрасили Маски фар, окрашены в 2 цвета, в точном соответствии с пожеланием заказчика.
2. Заменили отражатели линз на восстановленные.
3. Отполировали стекла фар, потребовалась глубокая полировка. Самый сложный тип обработки. В этом случае можно удалить более серьезные царапины и даже мелкие сколы на поверхности стекол.
4. Сделали химическое восстановление
5. Фары забронировали полиуретановой плёнкой SunTek PPF
Описание:
Блоки фар – Оригинал Valeo
Фары на полиуретановом (Не разбираются нагревом).
разобраны по герметику при помощи специального инструмента.
Volvo XC90, Установка 4х bi led линз
В рефлектор ближнего света:
Установили Светодиодные модули Sanvi
Материал отражателя: Пластик
Цветовая температура: 5500K
Светодиоды «Cree»
Каждый чип в отдельной линзе
Страна производитель: Китай.
В рефлектор дальнего света:
Установили Светодиодные модули SOL-7
Материал отражателя: Пластик
Покрытие отражателя: Зеркальный хром
Цветовая температура: 5100K
Светодиоды «Zeus 7070»
Страна производитель: Китай.
Что сделали:
1. Покрасили Маски фар в черный полу матовый цвет.
2. Настроили фары по ГОСТ с помощью прибора.
3. Отполировали стекла фар, потребовалась глубокая полировка. Самый сложный тип обработки. В этом случае можно удалить более серьезные царапины и даже мелкие сколы на поверхности стекол.
4. Фары забронировали полиуретановой плёнкой SunTek PPF,
Пленка наносится во избежание помутнения фар, из-за отсутствия защитного покрытия.
5. Установили светодиодные габаритные лампы Micron T10 от HPL
Описание:
Блоки фар – Оригинал Valeo
Фары на полиуретановом герметике (Не разбираются нагревом) Разобраны по герметику при помощи специального инструмента.
Volvo XC90, Замена линз на Hella 3R
Про Линзы:
Замена линз производилась, по причине выгорания.
Установлены Би-ксеноновые линзы (модули) Hella 3R
Материал отражателя: штампованный металл
Покрытие отражателя: Зеркальный хром
Цоколь: D1S, D2S, D3S, D4S
Диаметр линзы: 3 дюйма
Страна производитель: Китай
Что сделали:
1. Почистили фары изнутри.
2. Заменили выгоревшие линзы, на новые
3. Отполировали стекла фар, потребовалась глубокая полировка. Самый сложный тип обработки. В этом случае можно удалить более серьезные царапины и даже мелкие сколы на поверхности стекол.
4. Фары забронировали полиуретановой плёнкой SunTek PPF,
Пленка наносится во избежание помутнения фар, из-за отсутствия защитного покрытия.
5. Настроили фары по ГОСТ с помощью прибора.
Описание:
Блоки фар – Оригинал Valeo
1. Фары на полиуретановом герметике (Не разбираются нагревом) Разобраны по герметику при помощи специального инструмента.
2. Крепление линзы 3 точки
3. Проводка стандартная, доработанная.
Volvo XC90, Замена линз на Hella Inтеmo.
Замена линз проводилась по причине выгорания.
Про Линзы:
Установлены Би-ксеноновые линзы (модули) Hella Inтеmo
Цоколь: D1S, D2S, D3S, D4S
Диаметр линзы: 3 дюйма (2,8)
Страна производитель: Германия
Описание:
Блоки фар – Оригинал Valeo
Фары на полиуретановом (Не разбираются нагревом).
разобраны по герметику при помощи специального инструмента.
Дополнительно:
Почистили стекла и маски фар изнутри.
Заменили лампы, на оригинальные.
Сделана легкая полировка фар.
Volvo XC90, Замена линз
Описание
Блоки фар – Оригинал
Установлены би-ксеноновые линзы (модули) HELLA 3
Цоколь: D1S, D2S, D3S, D4S
Диаметр линзы: 3 дюйма
Страна производитель: Германия
Перечень работ:
Заменили выгоревшие линзы на новые
Volvo XC90, Установка Би-ксеноновых линз Morimoto mini H1
Описание
Блоки фар – Оригинал
Установлены Би-ксеноновые линзы (модули) Morimoto mini H1
Цоколь: H1
Диаметр линзы: 2 дюйма
Страна производитель: Тайвань
Свет:
4 ближний +4 дальних
Дополнительно:
1. Полировка
2. Бронирование фар полиуретановой плёнкой
Volvo XC90, покраска 2х комплектов фар.
Что сделали:
1. Покрасили Маски фар.
И в одном и другом комплекте маски окрашены в 2 цвета, в точном соответствии с пожеланием заказчика.
2. Заменили отражатели линз на востановленные.
3. Фары забронировали полиуретановой плёнкой SunTek PPF
Описание:
Блоки фар – Оригинал Valeo
Фары на полиуретановом (Не разбираются нагревом).
разобраны по герметику при помощи специального инструмента.
