Про блок-фары Нивы Шевроле: особенности и замена. Замена передних ламп

В статье речь пойдет о Блок-фарах Нивы Шевроле. Название говорит само о себе. Блок означает содержание нескольких элементов, которые выполняют разные функции. Фара же означает – осветитель дороги.

Если обычными словами, то это устройство, предназначенное для освещения дороги и дополнительно выполняющее различные функции. Об этом устройстве, и его функциях рассмотрим на примере Нивы Шевроле.

Фото с сайта Драйв2

Что такое блок-фара

Блок фара устанавливается не на всех моделях авто. В частности, автомобили начали укомплектовываться таким устройством в последнее десятилетие. Нива старого образца снабжалась обычными круглыми фарами, которые выполняли лишь одну функцию. В новом поколении Шнив устанавливаются многофункциональные устройства освещения, отвечающие за:

• ближний свет;
• дальний свет;
• габариты;
• сигналы поворотов.

Для начала стоит разобраться, что из себя представляет блок-фара на этом автомобиле. Это позволит понять, как правильно демонтировать это оборудование, а также почему данная работа считается достаточно сложной.

Фото с сайта Драйв2

Головной свет на Chevrolet NIVA смонтирован в блок, который устанавливается на переднюю стенку моторного отсека. Но, сюда же крепятся решетка радиатора, а также бампер. Эти детали прикрывают крепежные элементы фары.

Конструкция и особенности

К основным конструктивным особенностям устройства освещения относятся:

1. Стекло или специальная прозрачная пластмасса. Находится на лицевой стороне. Прозрачная пластмасса является более выносливым и дешевым материалом. Стекло же, может треснуть от попадания в него мелких камней. Оно также является более дорогим материалом, по сравнению с пластмассой. Поэтому производители отдают предпочтению пластмассовому рассеивателю.(Но оно дольше сохраняет прозрачность, и не мутнеет).
2. Корпус. Состоит из специальной мягкой пластмассы и содержит в себе различные отверстия и крепления для ламп освещения. На корпусе также находятся ушки для крепления устройства к кузову автомобиля.
3. Отражатель – элемент, который необходим для передачи направленного потока света в определенное место, в данном случае на дорогу. От состояния отражателя зависит сила света, поэтому нужно периодически следить за состоянием отражателей.
4. Держатели ламп, в которые вставляются лампы.
5. Колодка соединения. Служит для подключения питающих проводов к фаре.

Блок фара может содержать линзы, которые создают более мощный поток света. Нива Шевроле последних годов выпуска укомплектовывается такими линзами.

Какие лампы стоят в блок-фарах Шнивы

Все функции блока фар Нивы Шевроле выполняют четыре лампочки. Основные параметры ламп, используемые в блоке освещения, занесены в таблицу для удобства просмотра.

Название	Тип	Цоколь	Мощность номинальная, Вт	Питание, В
Лампа ближнего света	Галогенная	Н1,Н7	55	12-15
Лампа дальнего света	Галогенная	Н1,Н7	55	12-15
Лампа габаритных огней	Галогенная, светодиодная	Т10	5	12
Лампа аварийной сигнализации	Галогенная, светодиодная – оранжевого цвета	ВА15S	20-21	12

К основным характеристикам фары Нива Шевроле также относится масса, которая составляет 2,4 кг, и стоимость этого комплекта составляет 4500-5000 рублей, в зависимости от комплектации.

Инструкция по снятию блок-фары с Шнивы

Снять фару может потребоваться в самых разных случаях, причем это необязательно выход данного элемента из строя. Подобная процедура также может понадобится при ремонте смежных компонентов, к примеру, если нужно будет отремонтировать кузов или поменять бампер.

Процесс замены немного осложняется тем, что придется повозиться, откручивая разные детали с автомобиля, придется.

Причем на первый взгляд они совершенно не имеют отношения к фаре. Поэтому многих начинающих водителей эта работа приводит в ступор. Дело в том, что инженеры, которые разрабатывали автомобиль, похоже задавались целью максимально осложнить жизнь водителям, а также работникам автосервисов.

Поэтому, они очень сильно постарались, спрятать крепежи.

Не сняв решетку и бампер извлечь фару практически невозможно, что и приводит к сложностям в процессе работы.

Стоит отметить, что в сервисах именно поэтому, стоимость ремонта и замены фар на этой модели обычно дороже, чем на других автомобилях. Также стоит учитывать, что в продаже можно найти два варианта блок-фар.

Имеются рестайлинговые, а также старого образца. Уточните, какие установлены на вашем автомобиле. Понять это можно по году выпуска.

Если приобретете деталь другого образца, она просто не подойдет по креплениям и размерам.

Снятие производится в следующем порядке:

1. Перед началом работ отключаем минусовую клемму от аккумуляторной батареи.
2. Отворачиваем болты крепления переднего бампера, расположенные под номерным знаком;
3. Также откручиваем саморезы крепления бампера к верхней поперечине рамки радиатора и винты, расположенные под накладкой снимаемой блок-фары.
4. Не забываем и гайки и саморезы нижнего крепления бампера, а также саморезы его крепления к грязезащитному щитку бампера — со стороны демонтируемой блок-фары.
5. Отсоединяем две колодки проводов от фары, отжав пластмассовые защелки.
6. Снимаем блок-фару с автомобиля и можно приступать к ремонту или замене.
7. Установка происходит в порядке, обратном снятию.

Нижние болты крепления фары труднодоступны. Поэтому пользуйтесь торцовым ключом с удлинителем.

Замена ламп освещения

Замена лампочки ближнего света на Нива Шевроле осуществляется довольно просто.
Главное – соблюдать следующую последовательность:

• Прежде всего нужно открыть капот и отключить клемму аккумулятора «-». Если работа ведется над левой фарой, то для удобства аккумулятор можно полностью демонтировать. С правой стороны можно демонтировать бачок омывателя стекла, что также даст больше рабочего пространства.
• Затем нужно снять заглушку блок-фары, которая фиксируются защелкой, выполненной из каленой проволоки. У некоторых модификаций используются две круглые заглушки, установленные над отсеками ближнего и дальнего освещения. В этом случае нужно просто открутить заглушку.
• После демонтажа кожуха надо отсоединить своими руками колодку с проводами от цоколя.
• Далее нужно демонтировать защелку, которая прижимает цоколь к снованию фары. Пружинку нужно просто сжать пальцами и вывести ее края из цоколя.
• Теперь можно изъять перегоревшую лампочку и установить на ее место новую.
• Затем работа выполняется в обратном порядке – устанавливается фиксирующая пружина, надевается колодка на контакты цоколя и затем монтируется кожух, который фиксируется защелкой, или круглая заглушка.

Обратите внимание! В процессе замены лампочки нельзя касаться стеклянной колбы, так как на ее поверхности останутся отпечатки.
Они приведут к увеличению температуры в этом месте и быстрому перегоранию осветительного элемента.

Не устанавливайте в автомобиль лампочки, мощность которых превышает номинальную. Это приведет к негативным последствиям, которые скажутся на вашем авто, а после и на ваших финансовых растратах. Мощность больше номинала приведет к выходу из строя предохранителей, оплавлению контактов и проводов, создаст нагрузку на аккумулятор и электронику автомобиля.

Источник

Chevrolet Niva GLC «Voyager» › Logbook › Замена передней блок-фары

Всем привет!
Началось все банально: возвращался ночью с рыбалки, проезжал какой-то очередной населенный пункт в Ленинградской области. Столбы освещения отсутствуют, дорога по одной полосе в каждую сторону, длинная прямая, вдалеке появился встречный авто… Дальний вырубаем, остается ближний с габаритами. Вдруг просто из ниоткуда перед капотом материализовалась бабка с тачкой, неторопливо шурующая прямо на луну посередине моей полосы! Прямо как в фильмах ужасов. 8-)) Хорошо никуда не отвлекался — рефлекторно объехал ее по встречке (дистанция до встречного авто позволяла)… Получив солидный заряд бодрости, добрался до дома.
Надо что-то делать с этим. Решил начать с регулировки фар. За все время владения авто данная процедура не проводилась ни разу. Записался, заехал, отрегулировали (передвижная хрень на колесиках). )) Светило в итоге вообще хрен пойми куда (хоть встречных не слепил, вроде бы).
Стало значительно лучше, но все равно, что-то не то… Решил махнуть лампы ближнего света вместе с габаритами (как раз один из них перегорел). По ближнему: стояли лампы Narva, минимум им года 3 (вообще не помню когда менял их).
Лезем в инет, изучаем, останавливаемся на следующем варианте:

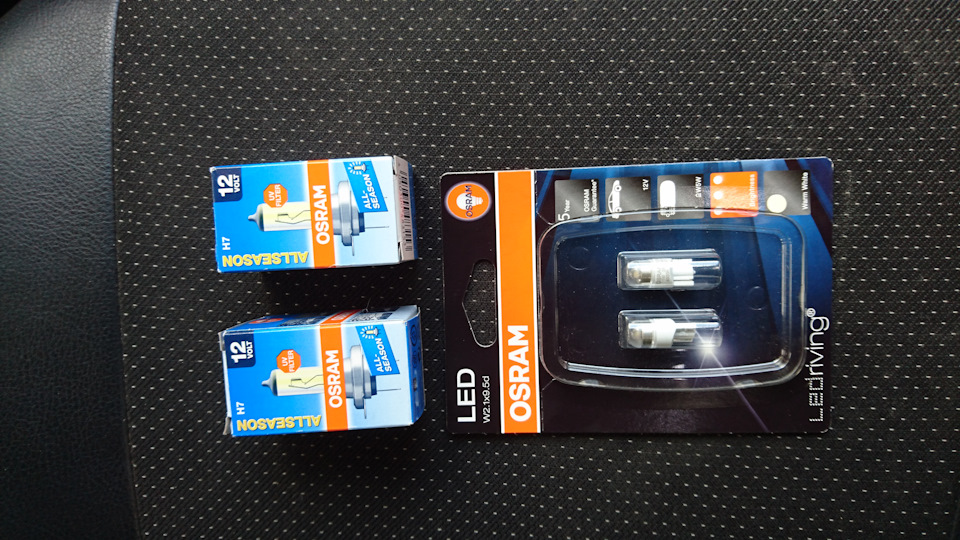

1. Габаритные лампы светодиодные OSRAM 2850WW02B
2. Лампы ближнего света OSRAM Allseason 64210ALL

Заказываем, ждем, забираем, лезем менять. С габаритами проблем никаких (падающую лампочку в фару достаем приспособой Licota из предыдущего поста). Ближний — как всегда: сколько не менял, всегда как в первый раз. Поэтому совершенно забыл про левую блок-фару, в которой был косяк с патроном (зажимом для лампы) ближнего света. В итоге, приложив чуть больше усилий, выломал его нафиг, сломав попутно одну из трех ножек крепления. Походу, из-за его неустойчивости, лампу при движении сильно колбасило (что также должно было влиять на освещенность).

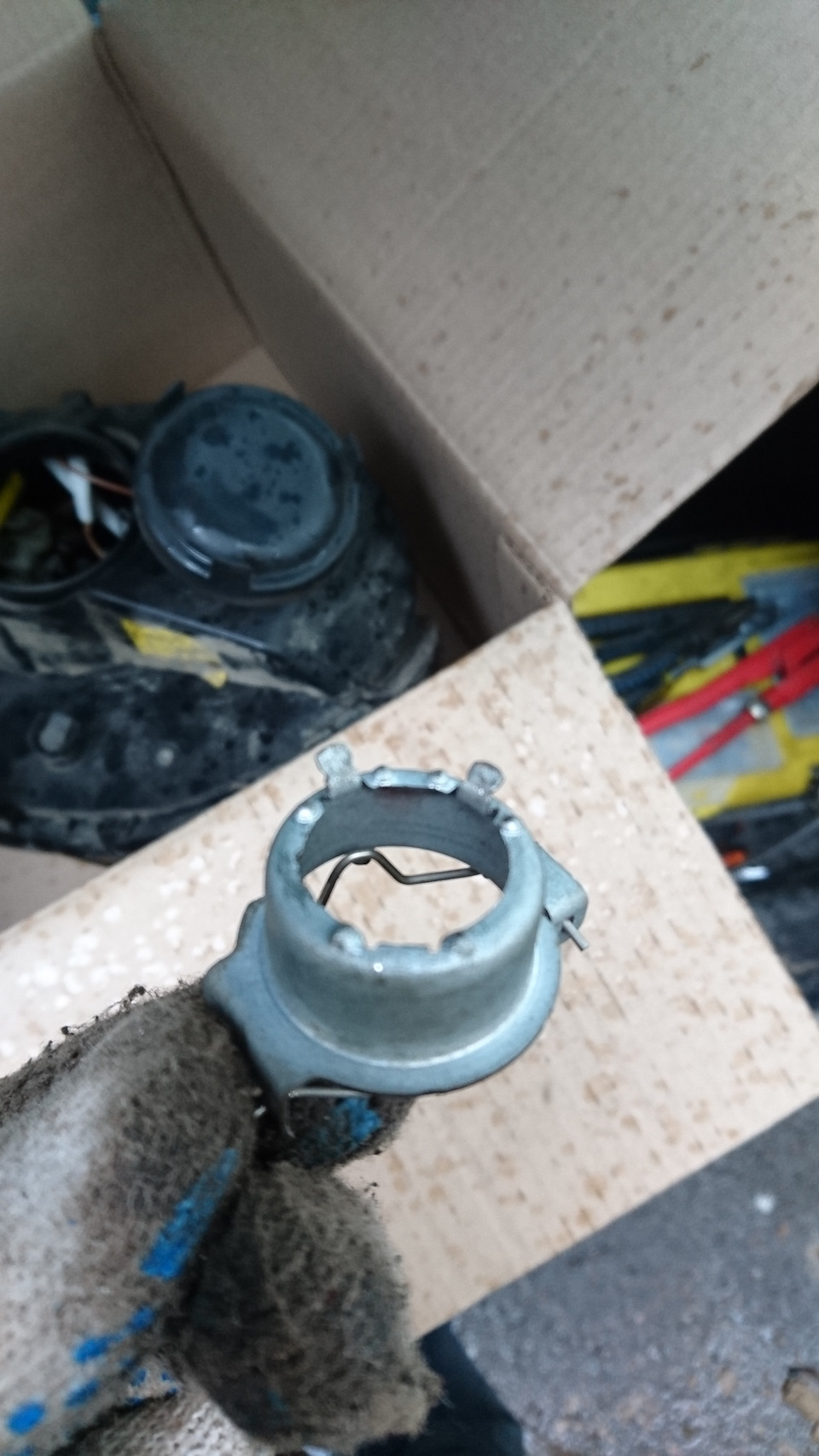

Пара дней в думках на тему «Как же тебя закрепить обратно, чтобы ты еще и держалась?» не увенчалась успехом. Ездить по разборкам времени нет, на «Авито» ничего подходящего не попалось… Значит, берем новую левую блок-фару. 8-))
В субботу утром погнал менять. Освежил в памяти инструкцию, поехали…
1. Скидываем клемму «-» с АКБ.
2. Откручиваем 3 болта, крепящих решетку радиатора (ключ Т30).

3. Отжимаем шлицевой отверткой накладку фары («ресничку») и выводим ее из пазов бампера.
4. Откручиваем два болта, крепящих бампер к усилителю.

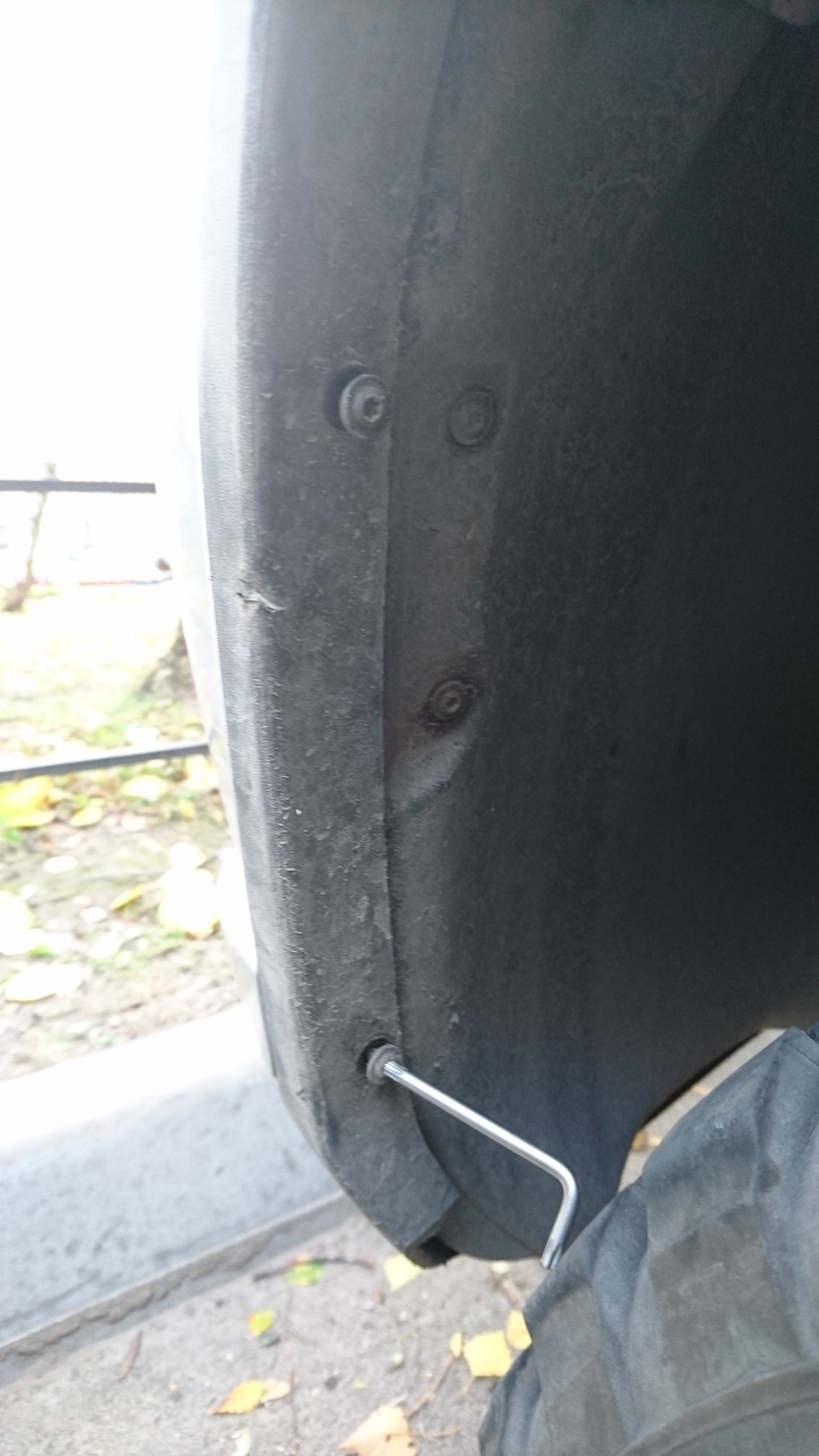

5. Откручиваем два шурупа, крепящих бампер к усилителю в арке (ключ Т20).

6. Сдвигаем бампер вперед и вниз, выкручиваем крепеж «реснички» и снимаем ее.

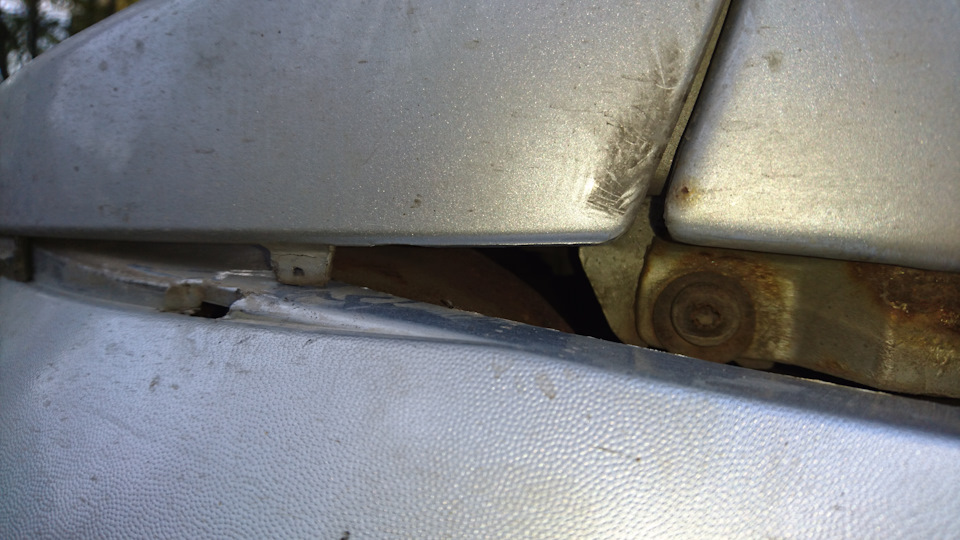

7. Откручиваем два верхних болта крепления фары.

8. Пытаемся открутить два нижних болта крепления фары. Нифига. Отмачиваем WD-40, меняем комбинацию ключей, головок, поливаем еще WD, идем обедать, возвращаемся… Все равно нифига.
9. Погнали громить дальше. Снимаем ко всем чертям передний бампер…

10. Снимаем усилитель и получаем отличный доступ к этим двум болтам, но все попытки хотя бы сдернуть их с места тщетны… Срываем грани на них, плющим плоскогубцами головы в попытках наживить ключ «на 7″… Не помогает. Хммм… Берем в руки молоток и стамеску и пытаемся рубануть паз для шлицевой отвертки. Несколько ударов и оба пластиковых крепления лопаются. 8-))))

11. Вот зараза, но выкрутить их все равно же надо… Тащим из дома полметровый газовый ключ. С его помощью один болт выкручиваем. Последний болт сидит мертво, пластину крепления начинает гнуть пропеллером… Выбиваем остатки пластика и ножовкой по металлу срезаем голову подлецу. Процесс демонтажа закончен.
Для первого дня достаточно боевых действий. Принимаем решение покрасить усилитель в один слой молотковой краской Hammerite (есть остатки) и сменить по максимуму весь крепеж, участвующий в процессе. Топаем в магаз, берем пару кистей для покраски, болты М6 и кузовные шайбы. Вечером на черной лестнице красим усилитель (ржавчину снял по максимуму остатками наждачной бумаги) и идем спать. Утром возвращаемся к снаряду и собираем все обратно. Контакты сигналов практически сгнили, поэтому обратно их не ставил.
Попутно заменил правый передний локер, пострадавший в ДТП почти год назад, и поставил новую накладку фары (лежат очень давно, хотел их менять вместе с крылом).

Да, еще починил лопнувший передний бампер с помощью шила и двух стяжек. 8-))

Источник

Меняем блок-фару на Шевроле Нива

Во время эксплуатации автомобиля возникают поломки не только с механическими его частями, но и с внешним видом. Красоту внешнего вида придает не только кузов автомобиля, но еще и дополнительные средства. К этим средствам относится, в частности, и блок фара. Она также предназначена не только для предания автомобилю красивого вида, но и для освещения дороги в темное время суток. Блок фара используется еще и для подачи световых сигналов внимания.

Название говорит само о себе. Блок означает содержание многих элементов, которые выполняют разные функции. Фара же означает осветитель дороги. Если обычными словами, то это устройство, предназначенное для освещения дороги и дополнительно выполняющее различные функции. Об этих функциях рассмотрим подробнее на авто Нива Шевроле.

Из чего состоит

Блок фара устанавливается не на всех моделях авто. В частности, автомобили начали укомплектовываться таким устройством в последнее десятилетие. Нива старого образца снабжалась обычными круглыми фарами, которые выполняли лишь одну функцию. В новом поколении Шнив устанавливаются многофункциональные устройства освещения.

К основным конструктивным особенностям устройства освещения относятся:

1. Стекло или специальная прозрачная пластмасса. Находится на наружной стороне. Прозрачная пластмасса является более выносливым и дешевым материалом. Стекло подвержено разрушениям от попадания в него мелких камней. Оно также является более дорогим материалом, по сравнению с пластмассой. Поэтому производители отдают предпочтению пластмассовому рассеивателю.
2. Корпус. Состоит из специальной мягкой пластмассы и содержит в себе различные отверстия и крепления для ламп освещения. На корпусе имеются также ушки для закрепления устройства к корпусу автомобиля.
3. Отражатель – элемент, который способствует передавать поток света на определенное место, в данном случае на дорогу. От цвета отражателя зависит сила света, поэтому отражатели делаются из специального материала серебряного цвета.
4. Держатели лампы, в которые вкручиваются лампы освещения.
5. Колодка соединения. Вывод контактов с каждой лампочки на колодку, к которой подключается вилка с питающими проводами.

Блок фара может содержать линзы, которые создают более мощный поток света. Нива Шевроле не укомплектовывается такими линзами, но их можно вмонтировать самостоятельно.

Основные функции фары

Блок фара имеет такие назначения:

• Освещение дороги ближним и дальним светом в вечернее или ночное время суток.
• Сигнализация габаритных размеров автомобиля в темное время суток.
• Сигнализация габаритов во время дождя или тумана.
• Указание поворотов световым сигналом.
• Сигнал указания аварийной остановки.
• Дополнительный осветительный сигнал дальнего света встречно идущим автомобилям.

Все эти функции выполняют четыре лампочки одной блок фары. Основные параметры ламп, используемые в блоке освещения, занесены в таблицу для удобства просмотра.

Название	Тип	Цоколь	Мощность номинальная, Вт	Питание, В
Лампа ближнего света	Галогенная, допускается установка ксеноновых и светодиодных	Н1,Н7	55	12-15
Лампа дальнего света	Галогенная, допускается применение ксеноновых	Н1,Н7	55	12-15
Лампа габаритных огней	Галогенная, светодиодная	Т10	5	12
Лампа аварийной сигнализации	Галогенная, светодиодная – оранжевого цвета	ВА15S	20-21	12

К основным характеристикам фары Нива Шевроле также относится масса, которая составляет 2,4 кг, и стоимость этого комплекта составляет 4500-5000 рублей, в зависимости от комплектации.

Снятие блок фары с автомобиля Нива Шевроле

Иногда возникают моменты, которые вынуждают извлечь блок фару из авто. Это может быть вызвано попаданием внутрь пыли или насекомых, установкой дополнительных элементов освещения (линз), замены отражателя или просто необходимо сменить стекло.

Снятие производится в следующем порядке:

1. Вначале отключается питание от аккумулятора, путем отсоединения минусовой клеммы. Отсоединяется пучок проводов, подходящий к колодке.
2. Отвинчиваются болты крепления. Чтобы это сделать, необходимо открутить крепления переднего бампера, находящиеся возле номера. Отвинтить крепления бампера от корпуса радиатора. Под накладкой отвинчиваются винты. На нижнем креплении фары откручиваются саморезы с гайками.
3. Ослабленный бампер отводится вниз на пару сантиметров. Два болта крепления фары откручиваются ключом. Верхние два болта крепления также извлекаются.
4. Комплект можно осторожно изымать из места его установки. Отодвинув фару на пару сантиметров, важно не забыть о проводе, питающем лампу аварийной сигнализации. Отсоединяем его от колодки.
5. Извлеченная блок фара отправляется на модернизацию, ремонт, очистку или замену элементов.
6. Установка проводится в обратном снятию порядке.

Замена ламп освещения

Чтобы заменить лампочки на Ниве Шевроле, нет необходимости в снятии устройства освещения. Для этого нужно отсоединить клемму от аккумулятора и приступить к смене ламп. Под капотом, на тыльной стороне блока находятся две круглые вставки (пыльники), которые предназначены для доступа и замены ламп. Пыльники сидят очень плотно, чтобы обеспечить защиту от попадания воды и пыли. Извлекаются путем проворачивания в левую сторону, и производится замена ламп. Лампа аварийной сигнализации извлекается путем поворота пластикового цоколя.

Не устанавливайте в автомобиль лампочки, мощность которых превышает номинальную. Это приведет к негативным последствиям, которые скажутся на вашем авто, а после и на ваших финансовых растратах. Мощность больше номинала приведет к выходу из строя предохранителей, плавлению контактов и проводов, создаст нагрузку на аккумулятор и электронику автомобиля.
