Ремонт фреоновой трассы кондиционера

Ремонт коммуникаций и монтаж кондиционеров на старые трассы

Причины разрушения фреонового контура

Самый частый случай ремонта фреонового контура сплит-системы — это повреждение коммуникаций в процессе проведения ремонта на объекте заказчика. 99% случаев — это вина строителей.

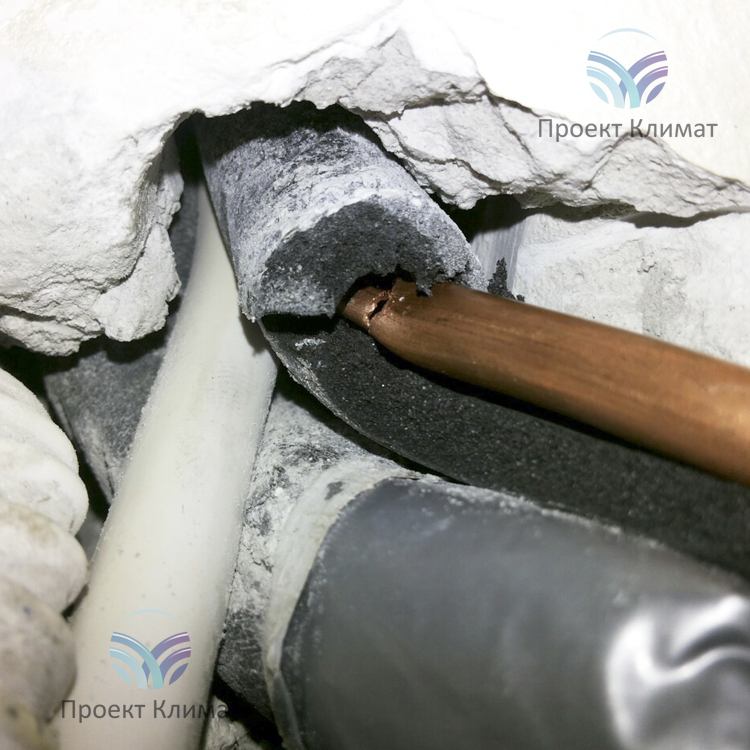

Медь — это мягкий метал, не зря его человечество научилось добывать и обрабатывать одним из первых. Легко гнётся, легко меняет форму. Но как и любой метал обладает рядом свойств, одно из которых — предел жёсткости, после прохождения которого возможны необратимые последствия в виде микротрещин, нарушение прочности. Русским языком: медную трубку можно гнуть, но есть предел, при прохождении которого она мало того, что меняет сечение, создавая преграду на пути фреона, но и теряет герметичность.

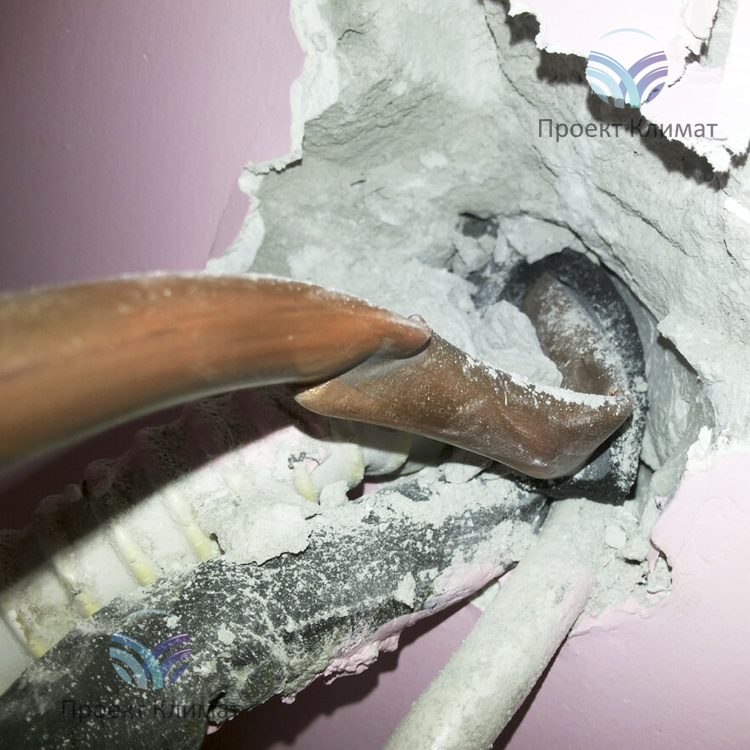

Издавна окончания трасс сплит-систем после закладки из в стены — излюбленное место вывески одежды, вёдер со штукатуркой у строителей. Пара-тройка подходов по изменению угла трассы при проведении работ по штукатурке и получаем фатальное изменение сечения, которое в случае несвоевременного обнаружения может привести к гидроудару в компрессоре из-за попадания в зону нагнетания фреона в жидкой фазе. В лучшем случае — трасса в месте загиба будет промерзать, а кондиционер никогда не выйдет на заданные показатели эффективности и экономичности.

Под страхом штрафа — запретите кому-либо дотрагиваться к заложенным под сплит-системы коммуникациям!

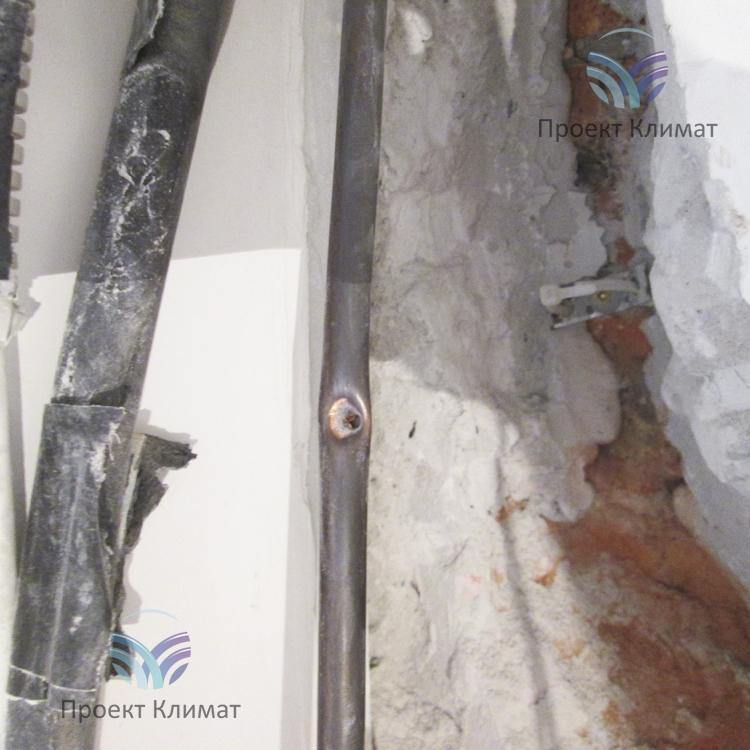

Вторая по популярности причина разрушения трассы кондиционера — саморез. Точнее, саморез — это инструмент, орудие в руках либо всё того же забывчивого строителя, либо забывшего о коммуникациях заказчика. Крепление картины, оконного откоса, полки, встроенного шкафа — всё это связано с работами по сверлению отверстия в стене для крепления самореза. А теперь представьте себе размер бедствия, когда для ремонта трассы кондиционера потребуется расштробить часть стены для проведения работ по обрезке и пайке. Добрый совет: сфотографируйте все коммуникации в квартире на этапе их монтажа.

Человеческий фактор (как в авиации!) основной. Остальные варианты, в виде падения сосулек с крыши с нарушением трассы внешнего блока и т.п. рассматривать даже не будем в виду незначительности и экзотичности подобных случаев.

Ремонт трассы кондиционера

Частичное разрушение легко поправимо: часть трассы (будь то одну или обе медные трубки с теплоизоляцией) обрезают и напаивают заплатки из тех же медных труб того же сечения. Припой используют не обычный, а с содержанием серебра в 3 или 5%, что позволяет обеспечить надёжную диффузию между столь неоднородными металлами, как олово и медь.

Причём подобным образом «лечатся» как разрушение трассы (шальной саморез), так и загибы/заломы. Как бы не хотелось, но исправить плоскогубцами или прокаткой заломанную трассу не получится.

Ещё одна причина пайки фреоновой трассы — это желание заказчика перенести (с предварительным демонтажом кондиционера) либо внешний, либо внутренний, либо совместно оба блока. Пайка проводится в данном случае по причине необходимости её удлинения.

«Проект Климат» — профессиональная инженерная компания. Мы мало того, что не допускаем ошибки при проведении монтажа, но и готовы исправить ошибки за чужими бригадами: либо на объекте, либо в собственном сервисном центре, способном провести восстановление и ремонт кондиционеров любой сложности!

Он-лайн консультанты

717132644 Алексей

Источник

Ремонт трассы кондиционера

Самая популярная неисправность, которая случается в кондиционере – поломка фреонового контура. Поломка данного вида в большинстве своем случается по вине строителей. В момент выполнения ремонтных работ неквалифицированные специалисты повреждают трассы, в результате чего кондиционер перестает нормально функционировать.

Медь — это мягкий метал, он пластичен, легко гнётся и в необходимых случаях способен изменить форму. Как и любой другой метал, медь имеет ряд свойств, в которые входит: уровень жёсткости. Если превысить данный уровень, возможны неприятные последствия в виде маленьких трещин, которые нарушают прочность всей трасс. Простым языком: медную трассу можно согнуть, но есть предел, преодолевая который, трубка меняет свою форму, мешая нормально циркулировать фреону.

Очень давно окончания трасс кондиционеров, после закладки их в стены – любимое место для верхней одежды, вёдер со строительным материалом у строителей. Несколько подходов по изменению угла трассы при выполнении работ по штукатурке — получаем изменение сечения, в результате чего могут произойти нарушения в работе всей системы в целом. Лучший случай — трасса в месте загиба будет замерзать, а холодильное оборудование никогда не сможет работать по нормам.

ОСНОВНЫЕ ПРИЧИНЫ ПОЛОМКИ ТРАССЫ СПЛИТ-СИСТЕМЫ

Одна из наиболее частых причины поломки трасс – неосторожное обращение со строительными инструментами. Крепление на стену картины, сверление отверстия в стене, установка оконного откоса, полки, встроенного шкафа – данные работы связаны с работой по сверлению отверстия в стене для крепления самореза. Самый худший вариант по устранению поломки – расштробирование стены для замены трасс.

Человеческий фактор – основная причина. Остальные варианты, например, падение сосулек с крыши с нарушением трассы внешнего блока и т.п. не стоит разбирать, поскольку данные причины являются незначительными по сравнению с остальными.

ПРОЦЕСС РЕМОНТА ТРАСС СПЛИТ-СИСТЕМЫ

Если трасса кондиционера разрушена частично, лучший способ ремонта – пайка трассы. Разрушенную часть трассы необходимо обрезать и напаять из той же трассы с теплоизоляцией. В этом случае используются припой с содержанием серебра в 3 или 5%, что позволяет обеспечить надёжное скрепление между металлами.

Таким же образом устраняется неисправность как разрушенных трас, так и загибы/заломы. Стоит отметить, что устранить неисправность плоскогубцами не получится.

Ещё одна причина пайки фреоновой трассы — это перенос на другое место внешний, либо внутренний, либо совместно оба блока. Пайка проводится в данном случае, в случае необходимости её удлинения.

РЕМОНТ ТРАССЫ КОНДИЦИОНЕРА В КОМПАНИИ КЛИМ СЕРВИС

Клим Сервис — профессиональная компания, основная специализация которой, ремонт и обслуживание климатических систем.

В нашем сервисном центре работают только высококвалифицированные специалисты, благодаря чему мы почти не допускаем ошибок в процессе ремонта. Мы готовы устранить любую неисправность, так же устраним некачественную работу другой сервисной службы.

В необходимых случаях, наша бригада произведет демонтаж и транспортировку оборудования в сервисный центр, для ремонта устройства.

Всю необходимую информацию вы можете узнать на официальном сайте нашего сервисного центра.

Мы рады каждому клиенту.

Оставьте
заявку

Введите данные и мы свяжемся с вами в ближайшее время.

Источник

Монтаж трассы кондиционера – что нужно знать

Приветствую всех гостей сайта Кондиционерщик! В наши дни практически в каждой квартире нового дома установка кондиционера осуществляется в 2 этапа. Вначале осуществляется подбор и закладка необходимых коммуникаций, что требует учета всех нюансов. Потому первый этап является самым сложным, трудоемким и ответственным. Чтобы вы могли обезопасить себя от многих ошибок, я расскажу про важные особенности монтажа «трассы».

Для тех, кто плохо представляет, что такое «трасса» для «кондёра», в двух словах приведу информацию:

1. Для бытового использования широкое применение получили настенные сплит-системы. Такой тип кондиционера состоит из двух блоков — внутреннего и наружного.
2. Между собой блоки соединяются проводами и трубками (по которым движется фреон). Помимо них от внутреннего блока выводится шланг отвода конденсата (воды). Всю эту связку коммуникаций обычно и называют «трассой».
3. Чтобы такую магистраль «спрятать» в стену производится монтаж кондиционера в 2 этапа.

В какой последовательности происходит подготовка к монтажу «трассы» кондиционера

Данная последовательность будет актуальна как для владельцев квартир, так и для монтажников:

1. Сначала определяется место установки кондиционера (место расположения внутреннего блока в комнате).
2. Далее выбираем мощность охлаждения устройства.
3. Затем желательно определиться с типом «кондёра» (инверторный или on/off) и выбрать будущую модель. Сейчас при укладке «трассы» будут учтены размеры и трубки этой модели. Когда придет время приобретать кондиционер, то можно выбрать или рассматриваемую модель или любую другую (но ОБЯЗАТЕЛЬНО нужно будет учитывать размеры и диаметр трубок для нового прибора).
4. Согласовываем точные отступы до внутреннего блока:

• отступ от потолка и багета;
• отступ от штор или стен.

Производится укладка «трассы» с нужным диаметром трубок. Подробнее об этом процессе напишу ниже.

1. Заказчик подводит кабель электропитания к кондиционеру и продолжает отделочные работы («трасса» штукатурится).
2. После финишной отделки блоки навешиваются на стены и подключаются к выведенным коммуникациям. Производится вакуумация системы и её запуск.

Пошаговая инструкция укладки «трассы» для сплит-системы

Существуют ситуации, где монтаж магистрали требует нестандартного подхода, и без помощи специалистов не обойтись. Но сегодня разберем один из простых вариантов укладки «трассы»:

1. Первым делом размечаем на стене согласованные отступы и размеры внутреннего блока.
2. Далее определяем место сверления отверстия на улицу. Если внешний блок будет расположен «под окном», то отверстие часто сверлится под краем окна (мы обычно сверлим ниже подоконника сантиметров на 10-15). Учтите, чтобы потом повесить блок, окно должно открываться (или же придется вытаскивать стеклопакет).
3. Размечаем штробу под «трассу» от левого нижнего угла внутреннего блока до отверстия в стене. При этом стараемся, чтобы на поворотах и в углах не было резких перегибов (в этом случае будет меньше вероятности переломить трубки). Уклон на всем протяжении магистрали желательно делать одинаковым (так и длина коммуникаций будет немного поменьше, и стёк конденсата будет равномернее, и изгибы будут плавней).
4. Смотрим, где могут проходить ДРУГИЕ КОМНАТНЫЕ ПРОВОДА и коммуникации в местах крепления внутреннего блока и прохождения трассы. ОЧЕНЬ ВАЖНО их найти и не повредить.
5. С НЕБОЛЬШИМ НАКЛОНОМ сверлим отверстие наружу диаметром не менее 45 мм. Здесь надо быть внимательнее, чтобы осколками со стороны улицы ничего (никого) не повредить. Желательно их ловить снаружи.
6. Производим штробление. Ширины и глубины штробы в 6 сантиметров обычно достаточно для бытовых систем. При необходимости глубину можно уменьшить до 3 сантиметров, и сделать ширину сантиметров 7-8 (уложить коммуникации при этом по «плоскости»). Для ровности штробы и некоторого упрощения задачи сначала лучше прорезать края болгаркой (или штроборезом, хотя я считаю, что для работ небольшого масштаба он не очень эффективен).
7. Рассчитываем и замеряем длину материалов:

• медных трубок в термофлексе. Смотрим, какой диметр трубок нужен для конкретного «сплита». Для кондиционеров производительностью до 3 кВт чаще всего используются 1/4 и 3/8 дюйма (6 и 10 миллиметров соответственно). Учитываем расстояние под внутренним блоком (около 50 см.), длину штробы, толщину стены, и расстояние снаружи. На улицу выводим трубки такой длины, чтобы хватило до кранов внешнего блока. Но желательно не меньше 0,5 метров на улице, чтобы сделать минимальный изгиб и спокойно с ними работать. Если требуются размеры внешнего блока, то читайте соответствующую статью.
• межблочного кабеля. Для кондиционеров производительностью до 4 кВт достаточно пятижильного кабеля сечением 1,5 мм. кв. (ВВГ 5х1,5 идеально подходит). Учитываем также расстояние под внутренним блоком (около 1,2 м.), длину штробы, толщину стены, расстояние снаружи (длина кабеля на улице обычно длиннее трубок сантиметров на 20-30).
• дренажного шланга. Лучше всего использовать специализированный гофрированный шланг с внутренним диаметром 16 мм. Его длина должна учитывать расстояния под внутренним блоком (около 50 см.), длину штробы и стены, расстояния на улице (обычно 1,2 м. хватает).
• дополнительного провода. Рекомендую вместе с «трассой» оставлять запасной провод (например, ПВС 3х1,5). В случае необходимости он используется для питания внешнего блока (или подключения дополнительных датчиков, которые могут идти в комплекте с кондиционером). Его длину можно рассчитывать как длину межблочного кабеля.

1. Удобно начинать укладку «трассы» с того конца, который будет выходить на улицу. В таком случае формируем конец «трассы» в один жгут (длина материалов согласно вашим расчетам). При этом на трубки одеваем флекс. Обматываем специальной лентой или скотчем ту часть магистрали, которая будет находиться внутри отверстия и на улице (чтобы не повредился флекс в процессе протаскивания трассы).
2. Протаскиваем подготовленный конец магистрали в отверстие. Контролируем, чтобы на улице длина трубок была такой, как вы рассчитали.
3. После этого внутри помещения укладываем в штробу все материалы. Фиксируем их скотчем. Главные правила:

• дренажный шланг на всем протяжении «трассы» должен располагаться под наклоном;
• на выходе из штробы (где будет внутренний блок) дренаж располагается в самом низу «трассы» (СЛЕВА от трубок);
• на выходе из штробы (где будет внутренний блок) трубки располагаются СПРАВА от дренажа (толстую трубку лучше сделать сверху тонкой);
• если какие-то провода (к комнатным розеткам или выключателям) мешают укладке «трассы», то лучше их извлечь (чтобы не сломать медные трубки);
• трубки диаметром до 10 миллиметров гнуть аккуратно, чтобы не переломить. Для более толстых диаметров используйте трубогиб. Если опыта нет, то лучше ВСЕ трубки гнуть без флекса;
• стыки флекса склеиваем (серой лентой, например).

1. Закрепляем трассу в нескольких местах. Для этого удобно использовать так называемую перфоленту. Обязательно нужно закрепить на выходе из штробы (где будет внутренний блок).
2. Фотографируйте уложенные коммуникации, вместе с нарисованной на стене схемой расположения блока.
3. Отделочникам и владельцу даем основные указания. Например:

• показываем куда подвести кабель «питания» кондиционера;
• указываем, как лучше заштукатурить и поклеить обои вокруг «хвоста трассы»;
• предупреждаем, чтобы «трассу» не сломали, не повредили внутри стены и вообще не трогали.

На этом заканчивается процесс укладки магистрали для «сплита». Для более полного понимания процесса настоятельно рекомендую прочитать еще статью про монтаж кондиционера в 2 этапа.

Как я уже говорил – укладка «трассы» является одной из самых сложных работ в процессе ремонта квартиры. Мастера – штукатуры должны знать всё про внутреннюю отделку помещений. Кондиционерщики обязаны знать все нюансы подключения кондиционера. А специалист, который подготовит «трассу» должен знать и о кондиционерах и об особенностях отделочных работ. Желаю всем находить лучших специалистов, которые выполнят задачу грамотно и до конца!

Дополняйте представленный материал своими комментариями!
