Ремонт газовой горелки с пьезоподжигом нет искры

Хорошо, если в дома есть новая или пустая зажигалка, так как проще всего пьезоэлемент добыть именно из нее.

Первым делом аппарат проверяют, чтобы снова убедиться в том, что искра отсутствует. После получения доказательства неисправности прибора разбирают его корпус. Во время этой работы внимательно изучают состояние остальных деталей, такая проверка в большей степени касается различных загрязнений. От них следует сразу же избавляться.

После того как добираются до пьезоэлемента, перерезают провод, соединяющий его с горелкой. Затем его удаляют. Таким же образом снимают элемент с газовой зажигалки. Запас провода должен быть достаточен для его соединения с горелкой.

При замене устройства для проводников используют термоусадочные трубки, которые нагревают с помощью зажигалки. Отремонтированную газовую горелку снова собирают точно в такой же последовательности, как и разбирали.

После завершения операции прибор тестируют. Если ошибок допущено не было, то газовая горелка должна функционировать безукоризненно.

Устранение других неисправностей

Проблемы с пьезоэлементом — самая распространенная «болезнь» газовых горелок, но далеко не единственная, так как отказать могут и другие детали. Особенно это касается приборов, которые эксплуатируются подолгу и «нещадно». В любом из случаев конструкцию придется полностью разбирать, а затем внимательно осматривать.

Ремонт газовой горелки своими руками может потребоваться, если неисправность обнаруживается в работе сопла. Здесь есть два варианта.

1. Сильное загрязнение. Эта неприятность случается, если для заправки горелки использовался газ, качество которого далеко от идеального. Лучший вариант — применение газа для зажигалок. Из-за накопившейся грязи топливо не сможет поступить в горелку, а значит, работать прибору будет не на чем. Чистка сопла — способ, вполне доступный в домашних условиях.
2. Вторая проблема внутри сопла — выпадение кольца. Частая причина — появление в нем трещин из-за сильного нагрева. Следствием становится невозможность зажигания горелки, так как искра будет лететь в разные стороны. В этом случае ремонт газовой горелки будет состоять в изготовлении самодельного элемента. Например, аналогичное кольцо можно сделать из медной проволоки.

Как происходит ремонт газовой горелки своими руками, если источник проблем сопло? В обоих случаях у мастера есть возможность устранить неисправность самостоятельно.

Самостоятельная чистка сопла

Проверить сопло на предмет «затора» достаточно просто. Надо снять этот элемент, затем посмотреть в отверстие на свет. Если белого «пятна» не видно, то «диагноз» можно считать подтвержденным, поэтому чистка нужна. Однако для этой операции есть одна, но большая помеха. Это маленькое отверстие, для которого очень трудно, практически невозможно подобрать иголку или тонкую проволоку.

Поэтому провести механическую очистку сопла не всегда получается. Еще один недостаток «насильственных» действий — риск расширения отверстия. Такой дефект неизбежно отразится на работе горелки — пламя будет гореть неправильно: высоту его предсказать невозможно. По этой причине специалисты рекомендуют использовать два других способа.

1. Выдувание грязи. Этот метод подходит в том случае, если загрязнение пока не слишком серьезное. Сопло снимают, затем прижимают его к газовому баллончику стороной с отверстием, начинают продувать. Шанс избавиться от помехи таким простым способом есть. Вместо сжатого газа можно попробовать использовать мощную струю воды.
2. Сильный нагрев сопла. Необходимо отметить, что данный вариант относится к кардинальным, даже брутальным решениям. Его мастера используют на свой страх и риск, так как возможный исход — разрушение (разгорание) детали. К снятому соплу прикрепляют проволоку, а потом нагревают докрасна, используя вторую горелку. После этого деталь окунают в холодную воду.

Если выбирать лучший вариант, то им можно назвать первый, более щадящий. Но он тоже не всегда эффективен. Поэтому оптимальным многие считают поиск тонкой проволоки, последующее заострение ее кончика. Одним из мест, где можно «раздобыть» супертонкую иглу, является тату-салон (студия художественной татуировки). В этом случае есть шанс гарантировать как результат, так и сохранность детали.

Однако бывают случаи, когда даже эти методы оказываются бессильными. Тогда вместо прочистки или нагрева используют промывку растворителем, который распределяют мягкой щеткой. Некоторые владельцы после обработки бензином продувают деталь с помощью насоса. Говорят, что этот «тандем» помогает избавиться от засорения всегда. Еще один вариант спасения — средство, предназначенное для чистки карбюраторов.

Замена кольца сопла

Когда газовую горелку используют интенсивно, кольцо, работающее при высокой температуре, спустя некоторый промежуток времени выпадает, а потом и вовсе теряется. Из-за повреждения или пропажи такой детали вряд ли кто-то решится на покупку новой газовой горелки. Поиск подходящей замены тоже не лучший выход, поэтому хозяину остается единственная возможность. Это изготовление кольца своими руками.

Материал оригинального элемента — латунь, однако его покупка нецелесообразна, поскольку такое кольцо по стоимости сравняется с ценой новой газовой горелки. Полноценной заменой этому дорогому сплаву способна стать медь, вернее, обычная медная проволока. Ее сечение — 2,5 мм. Чтобы создать новую деталь, сначала отрезают кусок необходимой длины. Затем проволоку выгибают, ориентируясь на диаметр этого элемента сопла.

Ремонт газовой горелки своими руками будет быстрым процессом только в том случае, если правильно провести диагностику. Как отличить выпадение кольца от засорения сопла? Нужно попробовать зажечь горелку спичками. Если операция завершилась успехом, то можно исключить «пробку» из грязи и прийти к выводу, что виновато кольцо.

Как обращаться с газовой горелкой?

Даже простейшие приборы требуют бережного отношения, справедливо это и для газовых горелок. Так как самыми капризными деталями в них являются пьезоэлементы, в первую очередь надо беспокоиться об их сохранности.

Оборудование необходимо эксплуатировать крайне осторожно. Нельзя допускать случайных падений, ударов, попадания воды или других жидкостей. Чтобы уберечь себя от непредвиденных ситуаций, в походы лучше не забывать прихватывать спички или зажигалку. В этом случае можно будет поджечь вдруг «забастовавшую» горелку.

Важно не только аккуратное обращение с такой насадкой. Продолжительность работы устройства не должна превышать четверти часа. После этого необходимо дать горелке полностью остыть. Тщательное обследование прибора при обнаружении первых же неисправностей даст возможность предотвратить его серьезное загрязнение.

Ремонт газовой горелки своими руками — операция, которую успешно проводят в домашних условиях. Причем нередко весь процесс занимает менее получаса. В этом можно убедиться, если посмотреть следующее познавательное видео:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Источник

Ремонт походной газовой горелки с пьезоподжигом своими руками: распространенные поломки и их устранение

Как зажечь?

В специальной литературе обычно указывается четкий порядок розжига устройства. Прежде всего открывают доступ кислорода. Затем подают сжигаемый газ. Полученную смесь нужно сразу же разжечь. Гашение производится в противоположном порядке: изначально перекрывают газовый вентиль, потом — кран, отвечающий за подачу кислорода.

Проблема в том, что если сначала включить кислород, а затем газ, вероятен срыв пламени кислородным потоком. Потому подачу надо открывать не полностью, а на ¼. Некоторые решают проблему иначе: открывают первоначально газ, разжигают его и плавно открывают доступ кислорода. Такой способ помогает отрегулировать факел, и единственным минусом является небольшое количество копоти.

Баллончики

Это удобные компактные устройства, обеспечивающие топливом на природе, в походах и т.д.

Как почистить газовую горелку для баллончика? Здесь необходим только механический способ. Из подручных приспособлений создаётся аналог шомпола. Чтобы процедура получилась эффективной, нужно понять принцип работы такого устройства.

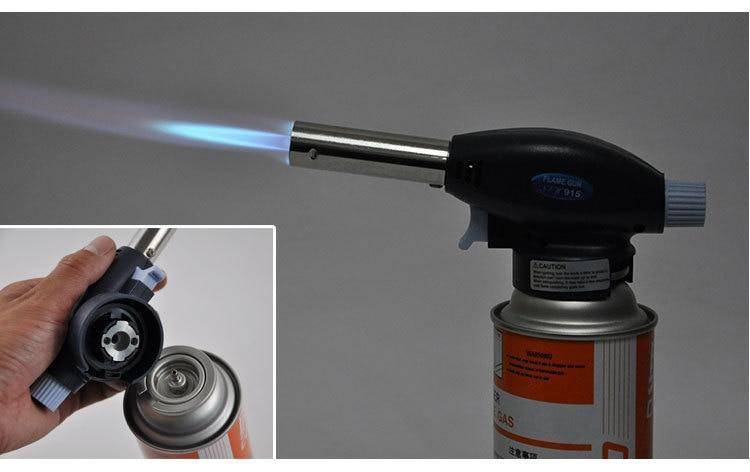

Горелка нанизывается на баллон. За счёт давления внутри него, горючее стремительно вылетает из отверстия, по пути образует смесь с кислородом. Благодаря этому осуществляется горение.

Процедура очищения выполняется в месте, отдалённом от открытого пламени и накалённых приборов. Нужно отсоединить горелку от ёмкости.

Созданным шомполом планомерно очищается внутренняя полость трубки, подающей газ.

В домашних условиях чистку можно осуществлять длинной спицей или похожим предметом.

Как снять ручки управления?

При необходимости как отрегулировать пламя в конфорках газовой плиты Gorenje, так и просто прочистить кнопки от накопившегося жира, можно самостоятельно снять ручки с панели управления, без использования дополнительных инструментов. В зависимости от возраста модели, ручки могут иметь небольшие различия строения.

Первое, что вам понадобится сделать – это перекрыть вентиль с доступом газа, после чего убедиться, что все регуляторы отключены. Далее, можно слегка поддеть рукоятку ножом, дабы упростить процесс снятия ручек.

Так, если у вас недорогая модель, ручки могут сниматься через оттягивание, так как в основе каждой из них – пружина. Для этого достаточно потянуть ручку на себя, медленно проворачивая ее по оси.

На дорогих моделях плит Gorenje рукоятки могут быть оснащены специальными креплениями, которые необходимо открутить, прежде чем тянуть ручку

Для того чтобы рукоятка не скользила в руках, ее можно обмотать небольшим клочком ткани, и только после этого поддеть ножом.

Сильное загрязнение панели управления может замедлить процесс снятия ручек, поэтому в таком случае есть смысл использовать специальный мыльный раствор. Предварительно смочив каждую деталь таким раствором, можно смело приступать к снятию ручек.

Если же вы не уверенны, что устранить поломку получится своими силами, лучше обратиться в компанию с которой у вас заключен договор на ТО газового оборудования.

Поджиг даёт искру, но конфорка не зажигается

В случаях, когда электроподжиг даёт искру, но загорание конфорки не происходит, необходимо попробовать заменить термопару. Иногда проблема связана с электромагнитным клапаном, и после его обновления техника работает в штатном режиме. Следует проверить блок розжига, ведь если с ним всё хорошо, но зажигания не происходит – нужно искать проблему в проводе питания или свече горелки.

Если искра подаётся, пламя загорается, но сразу же угасает, попробуйте подольше подержать кнопку подачи газа. Вполне вероятно, что датчики, отвечающие за образование пламени, просто не успевают прогреться.

Причины отсутствия искры и пламени в котлах с полуавтоматическим розжигом – методы их устранения

Большинство подобных моделей оборудованы автоматикой «Eurosit 630».

Фото автоматики «Eurosit 630».

Одной из причин, почему не зажигается или тухнет газовый котел с автоматикой «Eurosit 630» могут быть:

Неисправен пьезоэлемент

Пьезоэлемент – надежная деталь автоматики газового котла и ломается в редких случаях. Устанавливается рядом с ручкой регулирования температуры теплоносителя, но может монтироваться отдельно. Для проверки работоспособности достаточно отсоединить провод, по которому перемещается сгенерированное напряжение от электрода, и поднести его к корпусу клапана на расстояние 4-8 мм.

Отсоединённый от электрода провод пьезоэлемента.

Несколько раз нажать пусковую кнопку пьезоэлемента

Если искра появилась, между проводом и корпусом, значит, генератор исправен и следует обратить внимание на сам электрод, керамический корпус которого должен быть сухим и целым. Гайка крепления электрода затягиваться только от руки

Нарушена аварийная электрическая цепь

Аварийная система защиты газового котла состоит из:

• соединительных проводов;
• биметаллических датчиков, установленные в дымоходе и подающей линии отопления, срабатывающие при температуре 75-85 градусов Цельсия;

Загорается и сразу же гаснет

Причины данной неполадки таковы:

1. Слабая тяга. Нужна чистка дымохода. Если на кухне плохая вентиляция, то надо открыть форточки или сделать вентиляционный клапан на раму окна.
2. Плохо нажимается кнопка розжига. Её нужно удерживать от 20 до 30 секунд.
3. Не работает сенсор, который отводит продукты сгорания. Это можно узнать с помощью мультиметра. Если сенсор работает, то на экране будет знак, обозначающий бесконечность.
4. Смешивание потоков. Нужно установить на регуляторе постоянную нормальную температуру.
5. Большое давление в моделях, где малая мощность. Задайте параметры воды, как это указано в инструкции.
6. Систематическое выключение сенсора перегрева. Решение: его замена.
7. Урегулировать запальник. Отсоедините электрод от запальника, чтобы искра оказалась в центральной части горелки. Осмотрите и исследуйте соединения трубки на герметичность.

При запаздывании зажигания прочистите горелку. Велика вероятность, что в ней накопилась сажа и копоть. Также проблема может крыться в микропереключателе.

Как избежать поломки горелки?

Поскольку наиболее частой причиной прекращения работы газовой горелки с пьезоподжигом является поломка ее самого главного элемента – пьезы, то важно позаботиться о ее сохранности. Не допускайте повреждения прибора, а также попадания воды внутрь горелки, особенно если вы отправились в поход

В лучшем случае вам придется поджигать газовую горелку при помощи спичек, если вы не забудете взять их с собой

Не допускайте повреждения прибора, а также попадания воды внутрь горелки, особенно если вы отправились в поход. В лучшем случае вам придется поджигать газовую горелку при помощи спичек, если вы не забудете взять их с собой.

Продолжительность пользования газовой горелкой не должна превышать 10-15 минут, после чего необходимо дать прибору немного времени остыть

Даже если пьезоэлемент все же повредился каким-то образом, не стоит расстраиваться, ведь сегодня продается множество автономных пьезоподжигов. То есть, это та же самая пьеза, только переносная.

Так, вам не придется каждый раз раскручивать газовую горелку, чтобы поставить новую пьезу, да и такой переносной пьезоподжиг обязательно пригодится не только на природе, но и в быту.

Не забывайте о том, что причина неисправности может быть в элементарном загрязнении сопла или слетевшем кольце, поэтому для выявления причины поломки важно провести тщательную диагностику прибора. В случае исправности пьезы, вам достаточно просто попытаться поджечь горелку, чтобы понять, какая деталь дала сбой в работе горелки

ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. К выполнению работ с использованием газовой горелки допускается работник не моложе 18 лет, прошедший медицинский осмотр и не имеющий противопоказаний по состоянию здоровья, имеющий необходимую теоретическую и практическую подготовку, прошедший вводный и первичный на рабочем месте инструктажи по охране труда и обучение по специальной программе, аттестованный квалификационной комиссией и получивший допуск к самостоятельной работе. 1.2. Работник, выполняющий работы с использованием газовой горелки (далее — работник), должен периодически, не реже одного раза в год проходить обучение и проверку знаний требований охраны труда и получать допуск к работам повышенной опасности. 1.3. Работник, независимо от квалификации и стажа работы, не реже одного раза в три месяца должен проходить повторный инструктаж по охране труда; в случае нарушения работником требований безопасности труда, а также при перерыве в работе более чем на 30 календарных дней, он должен пройти внеплановый инструктаж. 1.4. Работник, не прошедший своевременно инструктажи и проверку знаний требований охраны труда, к самостоятельной работе не допускается. 1.5. Работник, выполняющий работы с использованием газовой горелки, допущенный к самостоятельной работе, должен знать: меры безопасности при использовании газовых баллонов и горелок. Правила, нормы и инструкции по охране труда и пожарной безопасности. Правила пользования первичными средствами пожаротушения. Способы оказания первой помощи при несчастных случаях. Правила внутреннего трудового распорядка организации. 1.6. Работник, направленный для участия в несвойственных его профессии работах, должен пройти целевой инструктаж по безопасному выполнению предстоящих работ. 1.7. Работнику запрещается пользоваться инструментом, приспособлениями и оборудованием, безопасному обращению с которым он не обучен. 1.8. Во время выполнения работ с использованием газовой горелки на работника могут оказывать воздействие, в основном, следующие опасные и вредные производственные факторы: — возможность возникновения пожара при пользовании газовой горелкой; — возможность взрыва газового баллона; — нагретые до высокой температуры поверхности газовой горелки; — неудобная рабочая поза. 1.9. Работник, выполняющий работы с использованием газовой горелки, должен знать о том, что при производстве работ наиболее вероятной причиной травматизма могут быть ожоги от открытого пламени газовой горелки. 1.10. Для защиты от воздействия опасных и вредных производственных факторов работник должен пользоваться спецодеждой, спецобувью и другими средствами индивидуальной защиты. 1.11. Для предупреждения возможности возникновения пожара работник должен соблюдать требования пожарной безопасности сам и не допускать нарушения этих требований другими работниками; курить разрешается только в специально отведенных для этого местах. 1.12. Работник обязан соблюдать трудовую и производственную дисциплину, правила внутреннего трудового распорядка; следует помнить, что употребление спиртных напитков, как правило, приводит к несчастным случаям. 1.13. Если с кем-либо из работников произошел несчастный случай, то пострадавшему необходимо оказать первую помощь, сообщить о случившемся руководителю и сохранить обстановку происшествия, если это не создает опасности для окружающих. 1.14. Работник, при необходимости, должен уметь оказать первую помощь, пользоваться медицинской аптечкой. 1.15. Для предупреждения возможности заболеваний работнику следует соблюдать правила личной гигиены, в том числе, перед приемом пищи необходимо тщательно мыть руки с мылом. 1.16. Не допускается выполнять работу, находясь в состоянии алкогольного опьянения либо в состоянии, вызванном потреблением наркотических средств, психотропных, токсических или других одурманивающих веществ, а также распивать спиртные напитки, употреблять наркотические средства, психотропные, токсические или другие одурманивающие вещества на рабочем месте или в рабочее время. 1.17. Работник, допустивший нарушение или невыполнение требований инструкции по охране труда, рассматривается, как нарушитель производственной дисциплины и может быть привлечен к дисциплинарной ответственности, а в зависимости от последствий — и к уголовной; если нарушение связано с причинением материального ущерба, то виновный может привлекаться к материальной ответственности в установленном порядке.

Электроподжиг не работает на двух конфорках

В некоторых случаях не зажигается газовая плита на двух конфорках. Иногда помогает зажигание спичкой – всё работает штатно, без перебоя. Причина этой неисправности – повреждение свечи, отвечающей за зажигание. Чиним электроподжиг следующим образом: очищаем свечу и смотрим на её состояние, возможно, достаточно только прочистить провод питания свечи.

Если на элементе есть трещина, покупаем новую деталь и ставим её на место старой. Электророзжиг может сломаться и по причине неисправности кнопки поджига. В неё могла попасть влага или мелкий мусор, либо же она была повреждена механическим путём. Чтобы это исправить, нужно зачистить окисленные кнопки или заменить их, если они повреждены механически.

Принцип работы розжига

Электроподжиги, которыми оснащено большинство современных моделей газовых котлов, включают в себя следующие элементы: диод, резистор, конденсатор, трансформатор, свечу, выключатель. Это удобное и практичное изобретение облегчает эксплуатацию агрегата, ускоряя его включение и настройку. С помощью компактного приспособления разжигать пламя в конфорке можно не только быстро, но и безопасно, без использования спичек и зажигалок, которые имеют свойство заканчиваться и портиться. Пламя появляется сразу после нажатия на кнопку или поворота рычага. Принято различать несколько видов электроподжигов для газовых котлов – механические, автоматические и полуавтоматические. Если агрегат оснащен механическим поджигом, для его включения нужно не только активизировать конфорку поворотом переключателя, но и нажать на специальную кнопку. Устройство сгенерирует искру и разожжет пламя. Если электроподжиг автоматический, то оборудование включается при повороте ручки – пользоваться дополнительными приспособлениями не нужно. Чтобы иметь возможность применять автоподжиг, теплогенерирующий прибор необходимо подключить к сети (розетка с заземлением должна находиться поблизости). Если электроподжиг газового котла вышел из строя, стоит вызвать мастера по ремонту отопительного оборудования на дом, сделать это можно на сайте https://24master.com.ua/.

Настройка пламени газовой горелки

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО₂ будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

• Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
• Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
• Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
• Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

Как сделать газовую горелку для тандыра своими руками

Горелка для тандыра своими руками – это интересное и несложное мероприятие при наличие необходимых инструментов. Собственноручное изготовление позволит Вам более точно подобрать нужные параметры и геометрические характеристики. Для собственного изготовления Вы должны уметь обращаться со сварочным аппаратом, дрелью. Иметь знания о подсоединении муфтовой арматуры и проведении гидроиспытаний.

Изготовление не займет у Вас много времени если перед этим Вы поставите себе четкую задачу, определитесь с размерами и характеристиками изготавливаемой горелки. Необходимо посмотреть на существующие аналоги изделий, чтобы понимать результат, который Вы хотите получить.

Ниже будут описано изготовление самой простой и надежной конструкции газовой горелки.

Необходимые материалы и инструменты

Для изготовления самой неприхотливого горелочного устройства в качестве материалов потребуется:

• Полудюймовая газоводопроводная труба;
• Трубогиб, или иное приспособление, с помощью которого можно согнуть трубу требуемого нам диаметра. Если такого нет, то можно использовать полуотводы ½ дюйма на 45 градусов;
• Отводы 90 градусные;

Важно! Необходимо, чтобы все эти детали были одного размера по внутреннему и наружному диаметру. Еще вам понадобятся:

Еще вам понадобятся:

• Кнопка пьезоподжига;
• Керамический электрод для поджига котлов;
• Муфты, сгоны на ½ дюйма – 1 комплект;
• Газовый вентиль на ½ дюйма – 1 штуки;
• Сварочный аппарат;
• Отрезная машинка;
• Дрель;
• Сверла;

Инструкция по изготовлению

Равномерно разметить места расположения отверстий (количество отверстий и их размер выполнить такими, что бы сумма площадей данных отверстий равнялась площади сечения самой трубы);

Просверлить отверстия;
Сгибаем трубы;

Выполняем разметку труб и отводов согласно требуемому размеру тандыра. При этом необходимо учесть, чтобы расстояние между сварными швами было не менее 50 мм. Таким образом у Вас получится внешнее кольцо и если хватит размера по диаметру, то и внутреннее кольцо с лучами.
Затем произвести сварку всех деталей, входящих в данную конструкцию.
Выполнить гидроиспытания конструкции на предмет контроля сварных швов. Достаточно просто убедиться в отсутствии течи

И особое внимание уделить местам выхода конструкции из тандыра.
Подсоединить пъезоподжиг, чтобы керамический электрод находился у ближайшего отверстия в трубе (это необходимо для того, чтобы избежать накопления природного газа в печи).

На входящем в печь участке трубы установить муфту и смонтировать вентиль.
Конструкция готова. Самодельная горелка для тандыра
Другой вариант

Установка и подключение

• Устанавливается горелка после проведения испытаний на свежем воздухе с определением равномерности подачи газа и горения. Обязательна многократная проверка пьезоподжига в разных условиях работы. Также не забудьте испытать диапазон регулировок
• Установку произвести в нижнюю часть печи с использованием распорных металлических арматур. Возможна установка на кирпичи с последующей фиксацией труб.
• После установки необходимо надежно загерметизировать места прохода труб сквозь стенку печи. Для этого использовать или цемент, или минеральный наполнитель применяемый при изготовлении самого тандыра.
• Подключение осуществить гибким шлангом к патрубку с вентилем.
• Можно проводить испытания смонтированного топочного устройства.

Принцип работы пьезоэлемента

Функция электроподжига применяется только на газовых плитах, позволяя поджигать голубое топливо в автоматическом режиме, и, тем самым, избавляя пользователя от необходимости контактировать с открытым огнем.

Такая, на первый взгляд, удобная функция пьезоподжига считается одной из самых капризных и ненадежных устройств современной газовой плиты.

При обнаружении неисправности не стоит пытаться включать систему со снятыми конфорками, поскольку это может спровоцировать пробой на корпус

Система электроподжига оснащена специальными пьезоэлементами, которые при повороте переключателя на панели управления производят искру для поджигания газового потока.

Если рассматривать принцип работы пьезоподжига газовой плиты более подробно, то выглядит он следующим образом:

• при повороте переключателя определенной конфорки напряжение подается на область конденсатора;
• далее начинается зарядка конденсатора, после чего увеличивается уровень на тиристоре;
• как только уровень доходит до установленного предела, конденсатор начинается разряжаться;
• полученное напряжение приводит в действие разрядник, и в результате – искра поджигает газ.

Процесс зажигания газа путем включения электроподжига занимает считанные секунды, при этом в новых моделях плит искра всегда попадает именно на область включенной конфорки. Устройство пьезоподжига работает от электрической сети с напряжением 220 вольт.

Нередко поломка системы электроподжига газовой плиты возникает в результате резкого скачка в напряжении, из-за чего может понадобиться ремонт устройства и замена вышедших из строя деталей.
