Ремонт гбц хендай санта фе

Снятие и ремонт головки блока цилиндров

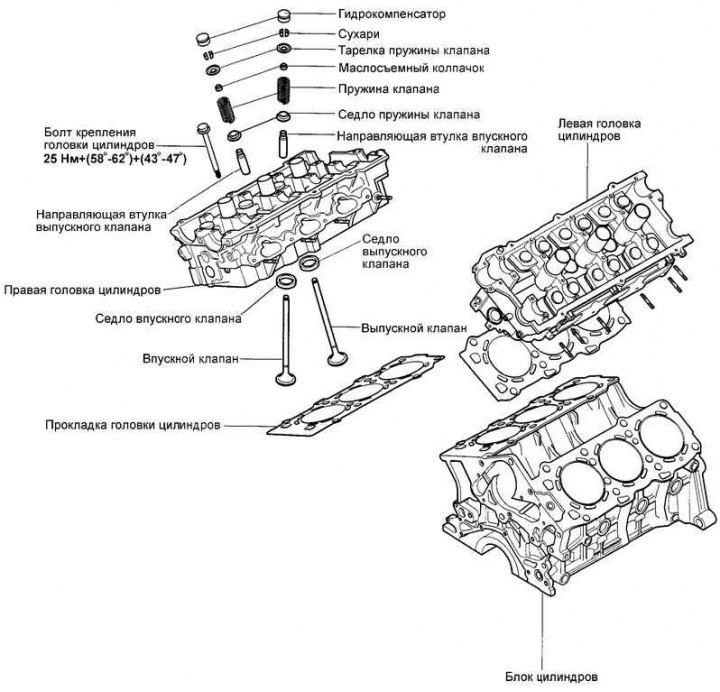

Рис. 2.249. Головка цилиндров, клапаны и пружины клапанов

Снятие

Слейте охлаждающую жидкость и отсоедините верхний шланг радиатора.

Отсоедините воздуховоды и шланг вентиляции картера.

Отсоедините вакуумные, топливные и водяные шланги.

Снимите впускной коллектор.

Отсоедините от свечей зажигания высоковольтные провода. Тяните за защитный колпак, а не за сами провода.

Снимите катушку зажигания.

Снимите крышки ремня привода ГРМ.

Снимите ремень привода ГРМ и звездочки распределительных валов.

Снимите защитные кожухи выпускных коллекторов и сами выпускные коллекторы.

Снимите шкив насоса охлаждающей жидкости и клапанные крышки.

Снимите распределительные валы.

В два-три приема отверните болты крепления головки цилиндров (инструментальная головка 12 мм). Снимите головку цилиндров.

Удалите остатки старой прокладки с привалочных поверхностей головки и блока цилиндров.

Примечание. Примите меры к тому, чтобы не допустить попадания грязи в картер двигателя.

Проверка головки цилиндров

Проверьте головку цилиндров на отсутствие трещин, повреждений и следов утечки охлаждающей жидкости. При обнаружении трещин замените головку цилиндров.

Полностью очистите головку цилиндров от накипи, нагара и остатков старого герметика и прокладки. Очистите каналы для прохода масла, продуйте их сжатым воздухом.

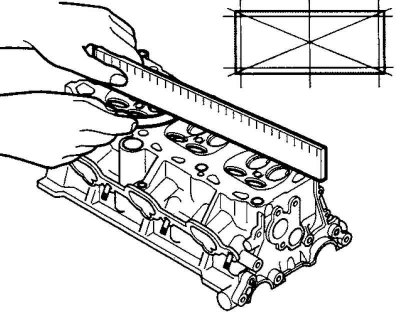

Рис. 2.250. Проверка неплоскостности привалочной поверхности головки блока цилиндров

Проверьте неплоскостность привалочной поверхности головки цилиндров в направлениях, показанных на рисунке 2.250.

Неплоскостность привалочной поверхности головки цилиндров:

Номинальное значение: меньше 0,03 мм.

Предельно допустимое значение: 0,05 мм.

Проверка направляющих клапанов

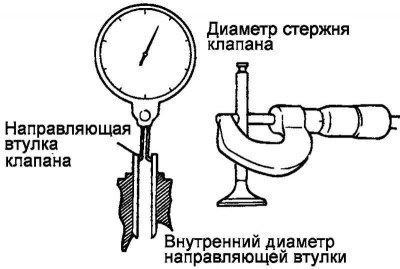

Рис. 2.251. Проверка зазора между направляющей клапана и стержнем клапана

Проверьте зазор между направляющей клапана и стержнем клапана (в нескольких точках по длине). Если зазор больше предельно допустимого значения, то замените направляющую клапана (рис. 2.251).

Зазор между направляющей и стержнем клапана.

Номинальное значение:

• впускной клапан: 0,02–0,05 мм;
• выпускной клапан: 0,035–0,065 мм.

Предельно допустимое значение:

• впускной клапан: 0,10 мм;
• выпускной клапан: 0,15 мм.

Проверка клапанов

Проверьте каждый клапан на отсутствие износа, повреждений и деформации тарелки и зоны «B» стержня клапана. Замените клапан при необходимости. Если на торце «A» стержня клапана образовались вмятины или присутствует значительный износ, замените клапан.

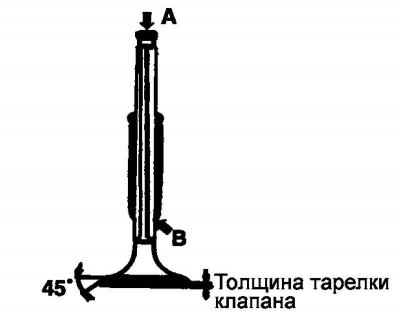

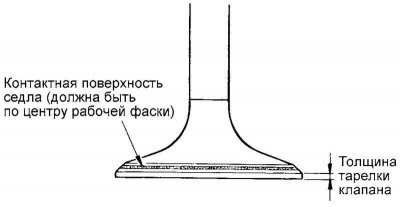

Рис. 2.252. Схема проверки клапана

Проверьте состояние запорной фаски клапана, восстановите при необходимости (рис. 2.252).

Замените клапан, если толщина тарелки клапана меньше предельно допустимого значения

Толщина тарелки клапана.

Номинальное значение:

• Впускной клапан — 1,0 мм;
• Выпускной клапан — 1,3 мм.

Предельно допустимое значение:

• Впускной клапан — 0,5 мм;
• Выпускной клапан — 0,8 мм.

Рис. 2.253. Контактная проверка седла клапана

Проверка пружин клапанов

Проверьте длину пружины клапана в свободном состоянии. Если длина пружины меньше предельно допустимого значения, то замените пружину клапана.

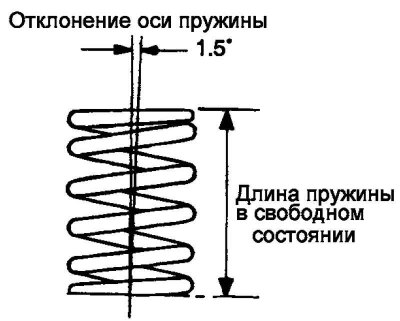

Рис. 2.254. Схема проверки пружины клапана

С помощью угольника проверьте отклонение оси пружины от перпендикуляра к опорной поверхности (неперпендикулярность). Если неперпендикулярность больше предельно допустимого значения, замените пружину клапана (рис. 2.254).

Номинальное значение:

• длина пружины в свободном состоянии — 42,5 мм;
• длина пружины под нагрузкой 21,9 кг — 35,0 мм;
• отклонение оси пружины (неперпендикулярность) — 1,5° или меньше.

Предельно допустимое значение:

• длина пружины в свободном состоянии — 41,5 мм;
• длина пружины под нагрузкой 21,9 кг — 34,0 мм;
• отклонение оси пружины (неперпендикулярность) — 3°.

Восстановление седла клапана

Проверьте седло клапана на отсутствие следов перегрева и неравномерного контакта с запорной фаской тарелки клапана. При необходимости либо восстановите, либо замените седло клапана.

Перед восстановлением седла клапана проверьте направляющую втулку клапана на отсутствие износа. Если направляющая втулка изношена, то сначала замените ее, а затем восстановите седло клапана.

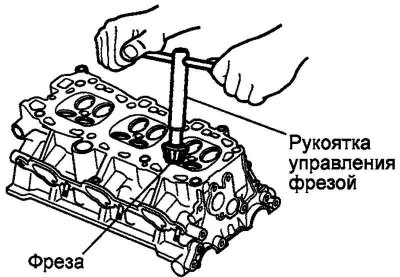

Рис. 2.255. Восстановление седла клапана

Восстановление седла клапана производится специальным инструментом (фрезами или на станочном оборудовании). После восстановления седла клапана клапан и седло клапана должны быть притерты с использованием притирочной пасты (рис. 2.255).

Замена направляющей втулки клапана

С помощью специального инструмента (оправка для установки направляющей втулки 09221-29000) выпрессуйте старую направляющую втулку клапана из головки цилиндров в направлении поверхности под прокладку.

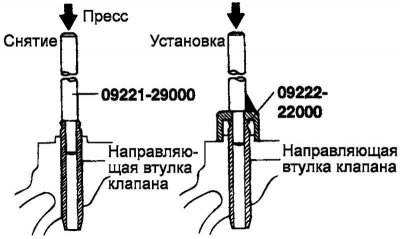

Рис. 2.256. Схема замены направляющей втулки клапана

Расточите отверстие головки цилиндров для установки направляющей втулки клапана соответствующего ремонтного размера (увеличенного диаметра) (рис. 2.256).

С помощью специального инструмента (оправка для установки направляющей втулки 09221-29000 (А), 09222-22000 (В)) запрессуйте новую направляющую втулку клапана.

Направляющую втулку следует запрессовывать со стороны постели распределительного вала. Обратите внимание на разницу в длине направляющих втулок для впускного и выпускного клапанов.

После установки направляющей втулки клапана вставьте новый клапан и проверьте, что зазор между направляющей втулкой и стержнем клапана соответствует номинальному значению.

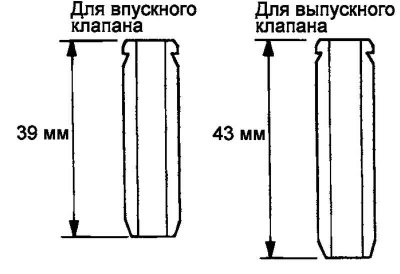

Рис. 2.257. Длина направляющих втулок клапанов

После замены направляющей втулки клапана проверьте правильность посадки клапана в седло. При необходимости обработайте седло клапана (рис. 2.257).

Примечание. Не устанавливайте направляющую старого размера, всегда проводите расточку головки под следующий ремонтный размер направляющей.

Замена седла клапана

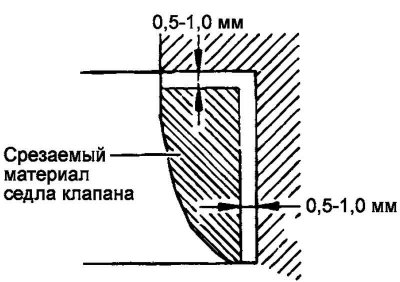

Рис. 2.258. Схема замены седла клапана

Вырежьте заменяемое седло клапана, остаточное количество металла указано на рисунке 2.258.

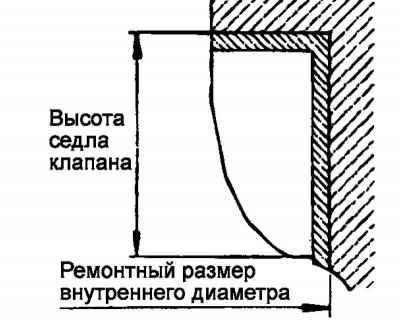

Рис. 2.259. Схема расточки отверстия в головке цилиндров

Расточите отверстие в головке цилиндров для установки седла клапана соответствующего ремонтного размера (увеличенного диаметра) (рис. 2.259).

Нагрейте головку цилиндров до температуры примерно 250°С и запрессуйте седло ремонтного размера в головку цилиндров.

Притрите клапан к новому седлу с использованием притирочной пасты.

Ширина запорной фаски седла клапана:

• впуск — 1,1–1,5 мм;
• выпуск — 1,3–1,7 мм.

Сборка

Установите седла пружин клапанов.

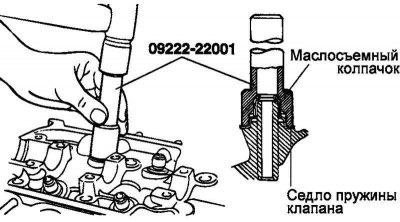

Рис. 2.260. Схема установки маслосъемного колпачка

С помощью специального инструмента (оправка для установки маслосъемного колпачка 09222-22001) легким ударом установите маслосъемный колпачок на место (рис. 2.260).

Примечание. Повторное использование маслосъемных колпачков не допускается.

Примечание. Неправильная установка маслосъемного колпачка может привести к появлению утечек масла через направляющую втулку клапана.

Смажьте стержень клапана моторным маслом. Вставьте клапан в направляющую втулку клапана. Не применяйте усилия при проходе стержня клапана через маслосъемный колпачок. После установки клапана проверьте плавность его перемещения.

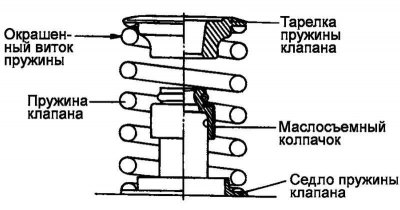

Рис. 2.261. Схема установки пружины клапана

Установите пружину клапана так, чтобы окрашенный виток пружины был расположен около тарелки пружины (вверху), и затем установите тарелку пружины клапана (рис. 2.261).

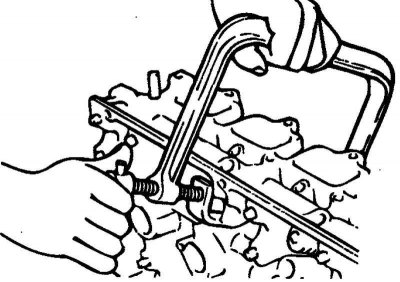

Рис. 2.262. Установка сухарей

С помощью специального инструмента (приспособление для сжатия клапанных пружин 09222-28000 и переходник 09222-28100) сожмите пружину клапана и установите сухари. Перед снятием специального инструмента после установки клапана проверьте надежность установки сухарей (рис. 2.262).

Примечание. При сжатии пружины клапана следите за тем, чтобы тарелка пружины не касалась маслосъемного колпачка.

Очистите привалочные плоскости под прокладку на головке цилиндров и блоке цилиндров.

Проверьте соответствие идентификационных меток прокладки головки цилиндров техническим данным.

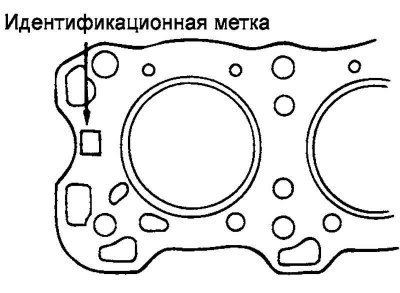

Рис. 2.263. Идентификационная метка прокладки головки блока цилиндров

Установите прокладку головки цилиндров на блок цилиндров идентификационной меткой вверх (к головке цилиндров) (рис. 2.263).

Примечание. Герметик на прокладку не наносить.

Затяните болты крепления головки цилиндров номинальным моментом в порядке, показанном на рисунке 2.264.

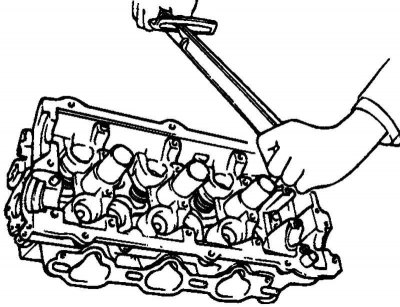

Рис. 2.264. Затягивание болтов крепления головки блока цилиндров

При затяжке болтов (инструментальная головка 12 мм) используется комбинированный способ затяжки (момент + угловой доворот) (рис. 2.264).

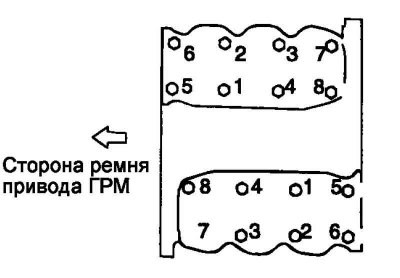

Рис. 2.265. Порядок затягивания болтов крепления головки блока цилиндров

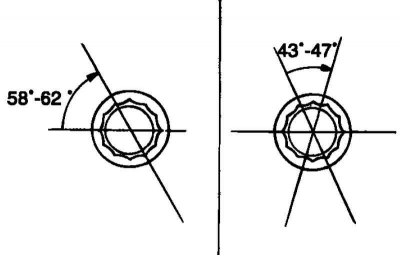

Рис. 2.266. Схема доворота болтов крепления головки блока цилиндров

Момент затяжки болтов крепления головки цилиндра: 25 Н·м + (58–62°)+ (43–47°) (рис. 2.266).

Источник

Ремонт ГБЦ (головки блока цилиндров)Hyundai Santa Fe

Как понять, что головке блока цилиндров (ГБЦ) требуется ремонт? Если вы заметили хотя бы один признак из перечисленных ниже, рекомендуем посетить автосервис:

• выхлопные газы белого цвета
• резко снизился уровень моторного масла в системе
• масло на щупе с белой пеной
• охлаждающая жидкость заметно потемнела
• масло просачивается через прокладку ГБЦ, двигатель в потёках

Доверяйте ремонт ГБЦ только профессионалам!

Неполадки в масляных и охладительных магистралях, в узлах газораспределительного механизма приводят к необходимости демонтажа и ремонта ГБЦ (головки блока цилиндров). Учитывая, что ГБЦ – часть двигателя Hyundai Santa Fe, то её бесперебойная работа напрямую зависит от его состояния.

Головку блока в моторном отсеке можно найти по маслозаливной горловине на её крышке и подключённым высоковольтным проводам, соответственно, и места установки свечей зажигания находятся там же. В передней части есть углубление для привода распределительного вала. Между корпусом блока двигателя и крышкой виден стык, для герметичности он уплотнён специальной прокладкой. Если головка блока исправна – это соединение имеет ровные и чистые края.

ПРИЧИНЫ ИЗНОСА ГБЦ

Основной причиной неисправностей в головке блока Hyundai Santa Fe становится естественный износ. Производитель авто указывает ресурс установленного ДВС (двигателя внутреннего сгорания). Стоит ориентироваться на эту информацию, чтобы поломка не стала неожиданностью.

Помимо исчерпания ресурса, ремонт головке блока цилиндров может понадобиться из-за перегрева. Стоит отметить, что элемент из алюминия начинает плавиться, искривляется его привалочная плоскость (автомеханики называют этот процесс «головку повело»), чугунные же – покрываются трещинами, теряя герметичность. Двигатель перегревается по многим причинам:

• нехватка смазочной жидкости или низкое её давление;
• утечка хладагента;
• неисправности температурных датчиков;
• поломка помпы, вентилятора или радиатора Hyundai Santa Fe;
• самопроизвольное увеличение оборотов двигателем.

ПОВРЕЖДЕНИЕ ПРОКЛАДКИ ГБЦ

Появление даже маленького отверстия в прокладке головки Hyundai Santa Fe может привести не только к ремонту ГБЦ, но и к капитальному ремонту двигателя. Причинами повреждения прокладки могут быть:

• перегрев ДВС;
• неправильно рассчитанная степень зажима болтов крепления;
• низкое качество материала прокладки.

ПРИЧИНЫ ИЗНОСА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Определить истинную причину повреждения распредвала сможет механик-моторист после вскрытия, разборки и чистки ГБЦ.

1. Появление на опорных шейках детали задиров говорит о нехватке моторного масла или о его плохом качестве, а также об окончании ресурса ДВС Hyundai Santa Fe.
2. Задиры на кулачках указывают на загрязнённость масла и масляных магистралей.
3. Прогиб или трещины могу появиться из-за попадания в механизм посторонних элементов или обрыва ремня ГРМ.
4. Выработка под сальниками – это признак либо неправильной их установки, либо необходимости в скором времени провести капремонт двигателя.
5. Износ резьбовых соединений происходит только в случае неправильной затяжки болтов.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ В ГБЦ

Симптомы неисправности будут зависеть от того, какой элемент головки блока повреждён. Учитывая все признаки, автовладелец может сам провести предварительную оценку степени повреждения ГБЦ Hyundai Santa Fe. По причине того, что прокладка головки подвергается износу чаще остальных элементов, так как обеспечивает герметичность, то признаки именно её неисправности встречаются чаще всего:

1. Белая пена на масляном щупе или под крышкой горловины для заливки масла. Эта пена – хладагент (например, антифриз), попавший в масляную магистраль.
2. Белый дым из выхлопной системы Hyundai Santa Fe в большом количестве и постоянно. Охлаждающая жидкость просочилась в цилиндры, так что это, скорее, пар.
3. Масло в расширительном бачке или радиаторе.
4. Пузырьки воздуха в радиаторе. Отработанные газы попадают в систему охлаждения.
5. Потёки масла на стыке ГБЦ и блока.

При появлении подобных признаков специалисты рекомендуют незамедлительно посетить автосервис. Некоторые симптомы могут говорить не только о пробитой прокладке, но и о наличии трещин в корпусе головки. Механик, конечно, заменит прокладку, но дополнительно проведёт поиск дефектов головки блока цилиндров Hyundai Santa Fe. Признаки поломок и дефектов остальных элементов узла:

• для неисправного распределительного вала характерен стук, доносящийся, как будто прямо из-под крышки капота;
• прогоревший или погнутый клапан заставляет двигатель вибрировать и троить на холостых оборотах.
• направляющие втулки, имея повышенный износ, способствуют и повышенному расходу моторного масла, а также появлению фонового шума при работе ДВС.

РЕМОНТ ГБЦ

Любые ремонтные работы начинаются только после проведения диагностики: стендовой, сканерной или визуальной. По её результатам мастер определяет изношенные элементы и решает, подлежат ли они восстановлению или потребуется установка новых. Перед тем как снимать и ремонтировать ГБЦ, мастеру предстоит отсоединить её от остальных узлов и элементов Hyundai Santa Fe:

• аккумуляторной батареи;
• системы охлаждения и радиатора;
• топливной рампы и впускного коллектора.

Затем головку демонтируют и разбирают, проводят дефектовку её корпуса: определяют наличие трещин и неровностей в привалочной плоскости. При необходимости найденные погрешности удаляют на шлифовальном станке. Но, так как у толщины слоя металла есть рабочий предел, то в некоторых случаях восстановление корпуса ГБЦ применить будет невозможно, например, при сильном оплавлении или множестве трещин.

Стоит отметить, что при каждом вскрытии головки блока Hyundai Santa Fe, её прокладка, а также болты крепления, подлежат замене, даже если они исправны. Этот нюанс необходимо учитывать автовладельцу при расчёте затрат на ремонт.

После восстановления корпуса ГБЦ, автослесарь приступает к работам по устранению неисправностей в её узлах.

РЕМОНТ ЦИЛИНДРОВ

В процессе эксплуатации двигателя Hyundai Santa Fe стенки цилиндров подвергаются износу как естественному, так и благодаря нарушениям в обслуживании. На поверхности этих стенок появляются царапины, потёртости, нагар или задиры. Чтобы восстановить их ровность применяют расточку, снимая повреждённый слой металла.

Идеально гладкой поверхность делает хонингование, его проводят сразу после расточки. Для этой процедуры применяют специальный инструмент, позволяющий достигнуть максимальной точности обработки.

Процесс гильзовки (гильзования) применим в том случае, если невозможно провести расточку цилиндра, например, из-за слишком глубоких повреждений стенок или отсутствия возможности установки ремонтных клапанов.

ЗАМЕНА КЛАПАНОВ ГБЦ

Чтобы установить новые клапаны, необходимо проделать большую работу, прежде чем удалить старые: снять распределительный вал, коромысла, шайбы (стаканчики или гидрокомпенсаторы) и сухари, фиксирующие пружину. Для всего этого нужен специнструмент, который всегда есть в наличии на сервисной станции. В процессе замены клапанов рекомендуется установить и новые маслосъёмные колпачки, чтобы в будущем не пришлось заново платить за повторное вскрытие ГБЦ Hyundai Santa Fe.

Перед установкой новых клапанов, их притирают в сёдлах специальной пастой. Такая процедура необходима как для новых деталей, так и для уже установленных. Она обеспечивает максимальное прилегание клапанной грани к стенке цилиндра, чем и достигается герметичность в системе.

ЗАМЕНА НАПРАВЛЯЮЩИХ ВТУЛОК КЛАПАНОВ

Чтобы установить новые втулки, как и в случае с клапанами, потребуется специальный инструмент и особая аккуратность в работе. Помимо инструмента будут нужны точные измерения диаметра посадочного места и втулки, соблюдение температурного режима, расчёт фактического натяга при запрессовке, калибровка и проверка зазоров. Механик-моторист автосервиса прекрасно справится с этой задачей, учитывая его большой опыт.

По завершении ремонта начинается обратная сборка и монтаж ГБЦ. Всё проводится как при демонтаже, но в обратной последовательности, однако, и здесь есть особенность: затяжка болтов крепления должна проводиться в строгой последовательности и с определённой степенью зажатия. Опять же, для этого нужен специальный динамометрический ключ, который есть в наличии у мастера СТО, кроме того, мастеру известна схема правильной сборки ГБЦ Hyundai Santa Fe.

Проверка на герметичность – завершающий этап в ремонте. Он проводится после установки ГБЦ на место и подключения к ней необходимых узлов. Автомобиль заводят и проводят повторную диагностику.

РЕКОМЕНДАЦИИ ПО ОБСЛУЖИВАНИЮ

Автовладельцу Hyundai Santa Fe вполне по силам предотвратить дорогостоящий ремонт ГБЦ. Достаточно соблюдать некоторые правила:

1. Периодически заглядывать под капот и осматривать двигатель: есть ли на нём потёки хладагента или масла, особенно на стыке соединения головки и блока.
2. Не допускать работу ДВС Hyundai Santa Fe при повышенной температуре.
3. Обращать внимание на посторонние звуки из подкапотного пространства, а при их наличии, не затягивать с проведением диагностики.
4. Стараться не усугублять поломку самостоятельным ремонтом.

Стоит отметить, что мелкий ремонт Hyundai Santa Fe, такой как регулировка клапанов или установка новых маслосъёмных колпачков, не требуют демонтажа головки блока, соответственно, будет стоить гораздо дешевле, чем, например, замена втулок или расточка цилиндров.
