BMW 524td (E28) 4дв. седан, 115 л.с, 4АКПП, 1981 – 1988 г.в. — неисправности генератора
Основные неисправности генератора
При проверке генератора, а также при эксплуатации автомобиля необходимо соблюдать ряд простых правил, чтобы не вывести генератор из строя:
– не допускать работу генератора с отключенной аккумуляторной батареей;
– не проверять работу генератора на «искру», так как при этом через диоды протекает значительный ток, и они выходят из строя;
– не проверять диоды напряжением более 12 В или мегомметром;
– при проведении электросварочных работ отключать все провода от генератора и от аккумуляторной батареи;
– проверять узлы и цепи электрооборудования и устранять неисправности при неработающем двигателе и отключенной аккумуляторной батарее.
Причина неисправности
Способ устранения
Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем
Слабое натяжение ремня привода генератора
Отрегулируйте натяжение ремня
Повреждение регулятора напряжения
3амените регулятор напряжения
Ослабло крепление проводов на генераторе
или аккумуляторной батарее,
окислились клеммы аккумуляторной батареи,
обрыв электропроводов
Затяните клеммы, зачистите клеммы аккумуляторной батареи,
замените поврежденные провода
Износ или зависание щеток генератора
3амените щеткодержатель в сборе с щетками
или восстановите подвижность щеток в держателе
Повреждение обмотки возбуждения
Проверьте пайку выводов обмотки возбуждения к контактным кольцам
и при необходимости восстановите ее
или замените обмотку возбуждения
Пробит один из дисков выпрямительного блока.
Неисправна аккумуляторная батарея
Замените выпрямительный блок.
Замените аккумуляторную батарею
Повышенный износ щеток и контактных колец
Повышенное биение контактных колец
Протрите и прошлифуйте контактные кольца
Замасливание контактных колец
Устраните причину замасливания
и протрите бензином контактные кольца
Изменение упругости пружин щеток
3амените щеткодержатель
Перезарядка аккумуляторной батареи
Неисправен регулятор напряжения
Замените регулятор напряжения
Неисправна аккумуляторная батарея
Замените аккумуляторную батарею
Повышенный шум при работе генератора
Выход из строя подшипников генератора
Задевание ротора полюса статора
Износ посадочного места под подшипник в крышке генератора
3амените дефектные подшипники
Замените крышку генератора
Неисправности генератора — признаки, диагностика, причины, проверка
Распространенные неисправности генератора:
износ или повреждение шкива;
износ токосъемных щеток;
износ коллектора (токосъемных колец);
повреждение регулятора напряжения;
замыкание витков статорной обмотки;
износ или разрушение подшипника;
повреждение выпрямителя (диодного моста);
повреждение проводов зарядной цепи.
Распространенные неисправности аккумуляторной батареи:
короткое замыкание электродов/пластин батареи;
механическое или химическое повреждение пластин аккумулятора;
нарушение герметичности банок аккумуляторов — трещины корпуса аккумулятора в результате ударов или неправильной установки;
химическое окисление выводных клемм аккумулятора. Основными причинами указанных неисправностей являются:
грубые нарушения правил эксплуатации;
истечение срока службы изделия;
различные производственные дефекты.
Безусловно, конструкция генератора сложнее аккумуляторной батареи. Вполне резонно, что и неисправностей генератора в разы больше, и диагностика их значительно сложнее.
Автомобилисту очень полезно знать основные причины неисправностей генератора, способы их устранения, а также профилактические меры по предотвращению поломок.
Все генераторы подразделяются на генераторы переменного и постоянного тока. Современный легковой транспорт оснащается генераторами переменного тока с встроенным диодным мостом (выпрямителем). Последний необходим для преобразования тока в постоянный, на котором работают электропотребители автомобиля. Выпрямитель, как правило, находится в крышке или корпусе генератора и представляет с последним одно целое.
строение генератора. Генератор в деталях
Все электроприборы автомобиля рассчитаны на строго определенный диапазон рабочих токов по напряжению. Как правило, рабочие напряжения — в диапазоне 13,8–14,7 В. Ввиду того, что генератор «привязан» ремнем к коленчатому валу двигателя, от разных оборотов и скорости движения автомобиля, он будет работать по-разному. Именно для сглаживания и регулирования выдаваемого тока предназначен реле-регулятор напряжения, играющего роль стабилизатора и предотвращающего как скачки, так и провалы рабочего напряжения. Современные генераторы снабжены встроенными интегральными регуляторами напряжения, в просторечье именуемые «шоколадкой» или «таблеткой».
Уже понятно, что любой генератор это достаточно сложный агрегат, чрезвычайно важный для любого автомобиля.
Виды неисправностей генератора
Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.
К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.
К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.
Основные неисправности генератора
Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.
Основные признаки неисправности автогенератора:
При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
Разрядка или перезаряд (выкипание) аккумуляторной батареи.
Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
Посторонние звуки (вой, писк) исходящие от генератора.
Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.
Технические параметры BMW 524td / БМВ 5-серия в кузове (E28) 4 дв. седан с двигателем 115 л.с, 4АКПП, выпускавшихся c 1981 г. по 1988 г.
Источник
Снятие и установка генератора
Если радиоприемник на Вашем автомобиле оснащен системой защиты от похищения, перед отключением аккумуляторной батареи убедитесь, что известен правильный код активизации. Перед отсоединения провода обратитесь за информацией к Разделу Система защиты аудиосистемы от воровства и язык приборного щитка.
Если после подключения батареи на диске приборной панели появляется сообщение на другом языке, за процедурой установки языка обратитесь к Разделу Система защиты аудиосистемы от воровства и язык приборного щитка.
Снятие
1. Отсоедините отрицательный провод аккумуляторной батареи.

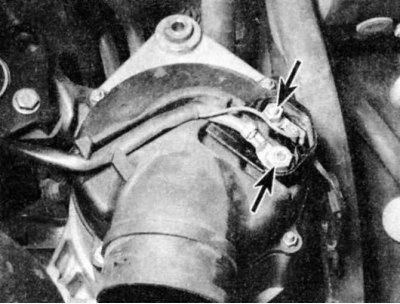

2. Отсоедините от генератора электрические разъемы, запомнив их расположение. В зависимости от количества оборудования на автомобиле иногда может оказаться проще сначала снять генератор с кронштейнов, а затем, повернув в сторону, обеспечить доступ к разъемам (показаны стрелками), расположенным на задней стенке генератора.
На некоторых моделях для получения доступа к генератору может потребоваться снять воздухоочиститель и измеритель потока воздуха.
3. Ослабьте регулировочный и крепежный болты генератора и снимите приводной ремень (смотри Главу Текущее обслуживание автомобиля).
4. Снимите регулировочный и крепежный болты и отделите генератор от двигателя.
Установка
Если производится замена генератора, то, приобретая новый или восстановленный, возьмите с собой прежний генератор. Убедитесь, что новый генератор идентичен старому. Обратите внимание на контакты — их должно быть столько же, они должны иметь такие же разъемы и расположение, что и на прежнем генераторе. Наконец, обратите внимание на идентификационные номера — они штампованы на корпусе или напечатаны на ярлыке, закрепленном на корпусе. Убедитесь, что на обеих генераторах номера одинаковые.
Многие новые генераторы не укомплектованы шкивом, поэтому может потребоваться переставить шкив с прежнего генератора на новый.
1. Установка обратна снятию.
2. После установки генератора натяните приводной ремень (смотри Главу Текущее обслуживание автомобиля). Проверьте напряжение заряда, чтобы убедиться в правильной работе генератора (смотри Раздел Проверка системы заряда).
Источник
Е28 Клуб
Клуб любителей BMW 5-serie e28
- Темы без ответов
- Активные темы
- Поиск
- Топлист сообщений
- Благодарности
генератор
генератор
Сообщение shahter » 04 авг 2014, 22:35
Re: генератор
Сообщение CheQuito » 05 авг 2014, 08:11
Диагноз: BMW (штамм E28), неизличимая форма заболевания.
Hasta la Victoria Siempre!
BMW — это не машина, это образ жизни.
Re: генератор
Сообщение Kosta » 05 авг 2014, 10:23
745 е23 на ручке. старшая сестренка. немного катается.
525 е28 . младшая сестренка. пока куча железа.
Если никто не задал вопрос откуда я знаю ответ ( Наутилус-Помпилиус)
Re: генератор
Сообщение shahter » 05 авг 2014, 14:24
Re: генератор
Сообщение Mihail » 05 авг 2014, 23:24
Источник
Замена регулятора напряжения BMW 5 (Е28) 1981-1987
Замена регулятора напряжения
Регулятор напряжения управляет системой заряда, ограничивая выходное напряжение генератора. Регулятор является герметизированным узлом и регулировке не подлежит.
Если вольтметр показывает, что заряд не происходит (или если лампа контроля заряда/зажигания горит) и генератор, батарея, натяжение ремня и электрические разъемы кажутся в порядке, отправьте регулятор напряжения на проверку дилеру или электрику.
Отсоедините отрицательный провод аккумуляторной батареи.
 |
 |
 | Регулятор напряжение установлен снаружи на корпусе генератора. Для замены регулятора отверните гайки и снимите с крышки генератора небольшой колпачок клемм, затем отверните гайки и снимите крышку. |
 | На генераторах Bosch регулятор напряжения снимается легко. Этот тип регулятора объединен с узлом щеток. |
Установка обратна снятию.
 |
|
