Volkswagen Golf ★ CONVERSE ★ 1.8T › Logbook › Экспресс-замена щеток регулятора генератора Valeo (Отчет)

Всем хэллоу! Сразу скажу, что это не лучший вариант ремонта авто, хотя достаточно надежный, быстрый и очень экономный. Это способ для тех, кто попадет в аналогичную ситуацию, когда нет бабла и времени, а ехать нужно!

Часть 1 — Предыстория!

Те, кто меня читают вероятно помнят, что недавно я встал в пробке на МКАДе с умершим геной и севшим аккумом, за что был зафоткан финскими журналистами) До дома я все-таки добрался своим ходом, прикурили и на 3-4тыс. оборотов гена мог поддерживать жизнедеятельность липиздрической системы. Это в впоследствии убедило меня в том, что сточились щетки! На след. день я улетел в Стамбул, а вернулся полный приятных эмоций и с пустыми карманами)) Знакомый механик по ВАГам дал на время свой аккум и запугал — снимай впуск или компрессор кондея, тк другого выбора для снятия и ремонта геннадия нет! Я было начал ковыряться и понял, что это зопа полная самому во дворе половину подкапотки разбирать. Все жутко неудобно, короче расстроился я, тк без гольфа очень туго, а он вон, печальный сам стоит( Начал изучать тему, какой генератор…какой регулятор и понял, что у меня должен был бош стоять, а это валео, который хз откуда там взялся

Ну и увлекся настолько темой ремонтов что вычитал — реально снять регулятор не снимая гены. Подготовил необходимый инструмент и приступил.

Часть 2 — Как я это сделал.

1) Торксионные биты
2) Головка на 7 (2шт — длинн. и короткая) — именно на 7, это очень важно!
3) Трещетка угловая с головкой 13. Ключ не подойдет.
4) Ключ на 10
5) Пассатижи

1) Скинул плюс с аккумулятора

2) Площадка у впускного коллектора будет мешать доступу и мы ее подвинем! Отсоединяем 2 шланга больших и один мелкий

3) Разъединяем этого карапуза

4) Откручиваем 2 гайки шланга насоса свв и крепления площадки к впускному коллектору

5) Приподнимаем площадку, вытащив ее из крепления щупа, далее отгибаем от себя и видим прикрученный хомутом шланг ож, его тоже откручиваем, после этого площадку можно двигать и переворачивать

6) На моей модификации генератора имелись 2 болта на 7, расположенных по краям пластикового кожуха в отверстиях, выкручиваем. Снимаем колпачок с клеммы и головкой на 13 отворачиваем болт.

7) Отодвигаем максимально кожух и видим 3 болта, отворачиваем, вытаскиваем регулятор. В зависимости от модификаций болтов может быть больше.

8) Снимаем колпачок с регулятора (его нет на фотках) и видим остатки щеток

9) Заказываем в экзисте щетки Cargo PX602, говорят они заменитель, либо Бош (нужно точить). Где-то вычитал, что размер оригинальных 15.4х6.35х4,6

Либо едем в ближайший автомагазин, покупаем схожие щетки по размеру (можно больше, но не меньше), либо готовый регулятор от нашего автопрома. Есть мнение, что наши советские щетки менее щадящи к контактному кольцу, поэтому выбрал немецкий регулятор, плюс в нем уже была проточка под кольца, то есть притирка будет минимальна.

10) Выпаиваем щетки. Они капельку длиннее, чем оригинал, но встали норм!

11) На регуляторе Валео откусываем места пайки регулятора тк контакты щеток находятся в миниклемме, прогреваем контакты паялиником, и щетки вылетают вместе с пружинами, будьте аккуратны.

12) Сравниваем щетки и видим, что новые немного выше. Кладем надфиль на стол и аккуратно стачиваем понемногу примеряя, у меня получилось по 1 мм с двух сторон и 5 минут времени. Щетки мягкие и стачиваются неравномерно.

13) На родном регуляторе в местах пайки делаем пару отверстий под хвостик щетки. Кто-то сверлит, кто-то прогревает паяльником и зубочистку вставляет. Я сделал отверстия узким ножом и квадратным шилом (влом было идти за зубочисткой)

14) Для облегчения сбора припаиваем к хвостам щеток по тонкой жиле от кабеля (длина 5 см) чтобы было удобно протягивать в отверстие короткий хвостик щетки.

15) Надеваем на это дело пружинки, по одной вставляем и припаиваем. Есть мнение, что пайку лучше всего производить держа регулятор щетками вверх, чтобы припой не затекал внутрь и под температурой пайка не «ушла» по хвостику. Тут яхз, сделал как советуют.

16) Проверяем ход щеток и возможность максимально утопиться в регулятор, все ок.

17) Зачищаем и обезжириваем места пайки и заливаем контакты термостойким герметиком. У меня был только поксипол под руками, его и применил.

18) Идем к тачке, устанавливаем регулятор. Сначала прислоняем щетки к контактным кольцам, а потом садим его на посадочные места — этот метод сэкономит вам некоторое время тк гена не снят и пальцами не поможешь. Износ колец где-то миллиметр, может меньше.сойдет!

Наживляем болты, надеваем колпачок на регулятор. Пришлось применить немного силу и надавить на него. Закручиваем болты, у меня был 1 короткий и 2 длинных.

19) Надеваем крышку гены — это было самое сложное из всей работы тк она не вращается почти из-за мешающихся проводов, короче я на нее потратил оч много времени. Снизу гены есть выступ и она, как оказалось, не вставлялась в него. Вставил, 2 коротких болта на 7 и один на 13 на клемму закрутил. Ну и собираем в обратной последовательности все остальное.

20) Заводим, лампа аккума погасла, а тестер показывает

Ну и навел небольшой марафет

100р — комплект надфилей
100р — регулятор напряжения для ВАЗ
120р — головки на 7 две штуки — длинная и короткая_________
320р

Стоимость оригинального регулятора напряжения около 3000р + сроки 2-3 дня

Источник

Фотоотчет Замена реле зарядки генератора VW Golf 5, Jetta 5, Touran

Операция, в принципе, элементарная, для тех кто на «ты» с авторемонтом.
Фотоотчет это так, попутно.
Случился такой казус: начала пропадать зарядка аккумулятора (загораться лампочка на щитке) на оборотах свыше 3000 — начал чесать репу и консультироваться с форумчанами, за что им спасибо (Инкогнито и ВРШ2Е)
Ну и по классике жанра оказалось что реле зарядки не оказалось в наличии ни у меня на работе, ни у друзей конкурентов, короче заказал. с несколькодневной доставкой.
B)
Но, до истины надо было докапываться. да и нейметсяж.

Снимаем генератор, предварительно ослабив натяжной ролик и зафиксировав его подходящим девайсом

И выкручиваем 2 болта крепления

Установка в обратной последовательности
Вот он родимый

Снимаем крышку, открутив 2 гайки (на 13 и 15) и винт внизу

Снимаем реле, открутив 3 винта

Вот и сама причина всех бед — не просто изношенная щетка, но и оторванная нафек

А вот что она сделала с якорем. , жить конечно будет.

Устанавливаем новое реле зарядки (при определенной ловкости рук и желании можно было купить в автомагазине щетки от другой тачки, подогнать их по размеру и тд. и т.п., но было и лень этим заниматься и времени не особо, возможно, на досуге, и восстановлю старое. впрочем там пружинка умерла окончательно на изношенной щетке, вероятнее всего от перегрева)

Ну и ставим генератор на место, попутно еще и ремешок поменял.

Теоретически можно наверное поменять реле и без снятия, но там настолько неудобно.

Причиной всего всё-таки думаю был брак в реле (Бош)
Что было первопричиной останется загадкой, но думаю, обрыв провода щетки, контакт через пружину, увеличенный ток и, как следствие, износ якоря и умирание пружины от перегрева.

Да, на даче я это снял всё, ахренел от увиденного (думая доеду ли назад), пончалу были те же симптомы (свыше 3000 оборотов пропада зарядка), а потом щетка начала жить своей жизнью и независимо от ничего лампочка то загоралась, то гасла. когда въехал в мск она загорелась окончательно и бесповоротно, какбэ сообщая мне «харош выё. — меняй щетки!»

Спасибо за внимание.

P.S. от Админа — отчет добавлен на сайт:
Замена реле зарядки генератора Bosch на Фольксваген Гольф 5 / Джетта 5 (1К)
Спасибо!

Источник

Генератор — снятие и установка
Электрооборудование. Силовые устройства. Фольксваген Гольф 5

Автомобили с бензиновым двигателем ВСА объемом 1,4 литра

Снятие

1. Отсоедините аккумулятор.

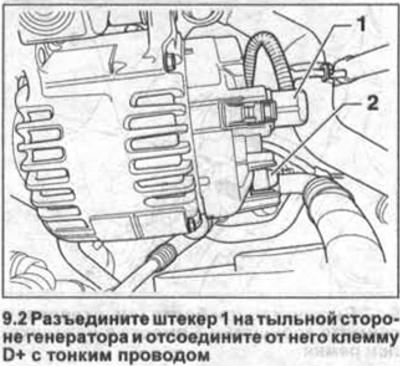

2. Разъедините штекер 1 на тыльной стороне генератора и отсоедините от него клемму D+ с тонким проводом (см. иллюстрацию).

3. Снимите колпачок 2, отвинтите находящуюся под ним гайку и отсоедините клемму В+ с проводом большого диаметра от генератора (см. иллюстрацию 9.2).

4. Снимите брызговик (защиту) двигателя, см. соответствующую главу.

5. Обозначьте направление вращения ручейкового ремня, ослабьте его натяжение и снимите, см. соответствующую главу.

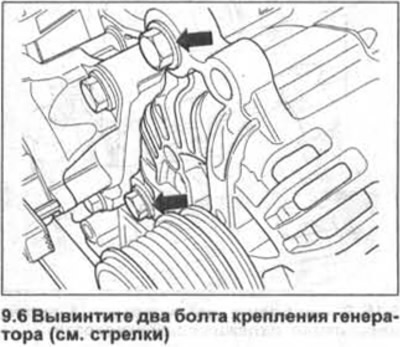

6. Вывинтите два болта крепления генератора (см. стрелки на иллюстрации).

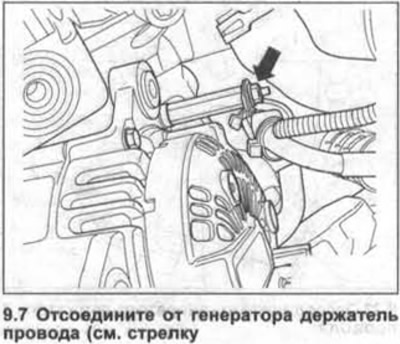

7. Отсоедините от генератора держатель провода (см. стрелку на иллюстрации).

8. Извлеките генератор из моторного отсека, подняв его вверх.

Установка

9. Выбейте наружу две резьбовых втулки на тыльной стороне генератора примерно на 4 мм.

Установка генератора выполняется в последовательности, обратной снятию.

Моменты затяжки резьбовых соединений болты крепления:

Автомобили с бензиновым двигателем BGU/BSE/BSF объемом 1,6 литра

Снятие

10. Отсоедините аккумулятор.

11. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.

12. Отсоедините клеммы D+ и В+ от генератора.

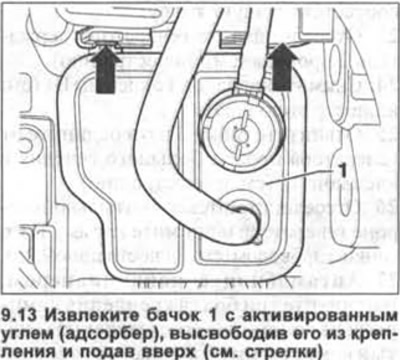

13. Извлеките бачок 1 с активированным углем (адсорбер), высвободив его из крепления и подав вверх (см. стрелки на иллюстрации).

Бачок положите в стороне от места работ, не отсоединяя от него шланги.

14. Снимите ручейковый ремень привода генератора, см. соответствующую главу.

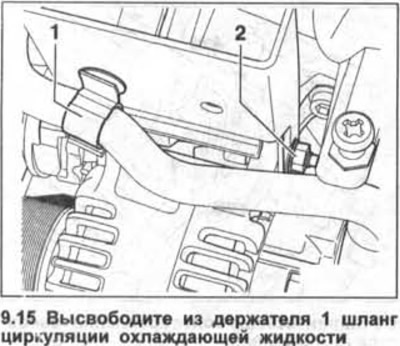

15. Высвободите из держателя 1 шланг циркуляции охлаждающей жидкости (см. иллюстрацию).

16. Снимите кронштейн натяжителя ремня, отвинтив гайку 2 (см. иллюстрацию 9.15).

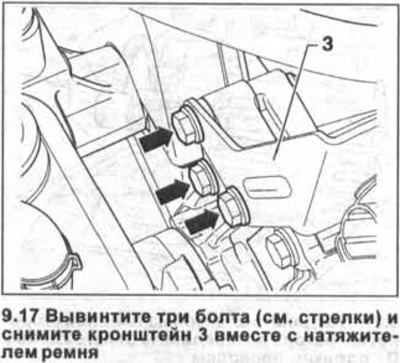

17. Вывинтите три болта (см. стрелки на иллюстрации) и снимите кронштейн 3 вместе с натяжителем ремня.

Дальнейшая процедура снятия генератора такая де, как и у автомобилей с двигателем объемом 1,4 литра.

Установка

18. Выбейте наружу две резьбовых втулки на тыльной стороне генератора примерно на 4 мм.

Установка генератора выполняется в последовательности, обратной снятию.

Моменты затяжки резьбовых соединений болты крепления:

• генератора — 23 Нм
• болты крепления кронштейна натяжителя ручейкового ремня — 23 Нм
• гайка клеммы В+ — 15 Нм

Автомобили с бензиновым двигателем FSI объемом 1,4-/1,6 литра BKG/BLN/BA G/BLF/BLP

Снятие

19. Отсоедините аккумулятор.

20. Снимите ручейковый ремень, см. иллюстрацию.

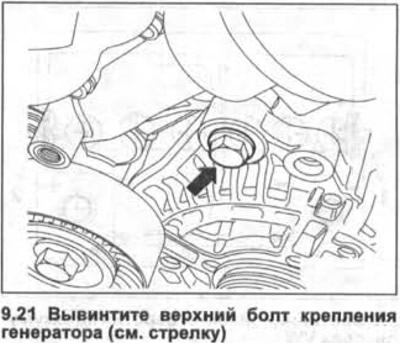

21. Вывинтите верхний болт крепления генератора (см. стрелку на иллюстрации).

22. Снимите брызговик двигателя, см. соответствующую главу.

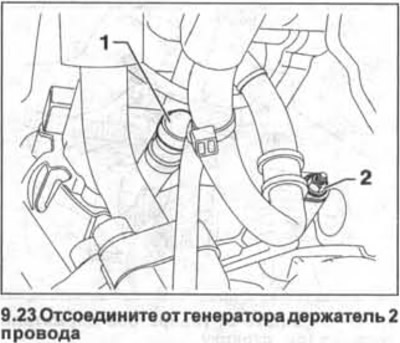

23. Отсоедините от генератора держатель 2 провода (см. иллюстрацию).

24. Снимите колпачок 1 с клеммы В+(см. иллюстрацию 9.23).

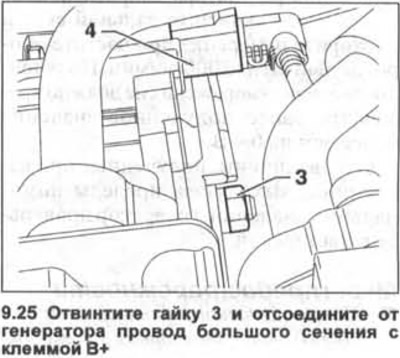

25. Отвинтите гайку 3 и отсоедините от генератора провод большого сечения с клеммой В+ (см. иллюстрацию).

26. Отсоедините штекер 4 на тыльной стороне генератора и снимите клемму D+ с тонким проводом (см. иллюстрацию 9.25).

27. Автомобили с кондиционером. Вывинтите три болта крепления компрессора кондиционера и закрепите снятый компрессор на кузове, не отсоединяя от него шланги циркуляции хладагента. Систему циркуляции хладагента не вскрывать!

Внимание! Не допускается подвергать шланги кондиционера растяжению или перегибу.

28. Вывинтите нижний болт крепления генератора и снимите генератор, подав его вниз.

Установка

29. Выбейте наружу две резьбовых втулки на тыльной стороне генератора примерно на 4 мм.

Установка генератора выполняется в последовательности, обратной снятию.

Моменты затяжки резьбовых соединений болты крепления:

• генератора — 23 Нм
• болты крепления компрессора кондиционера — 25 Нм
• гайка клеммы В+ — 15 Нм

Автомобили с бензиновым двигателем FSI объемом 2,0 литра AXW/BLR/BLX/BLY

Снятие

30. Отсоедините аккумулятор.

31. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.

32. Снимите воздушный фильтр, см. соответствующую главу.

33. Снимите впускной трубопровод.

34. Отсоедините клеммы D+ и В+ от генератора.

35. Автомобили Golf. Извлеките бачок с активированным углем (адсорбер), высвободив его из крепления и подав вверх (см. стрелки на иллюстрации 9.13). Бачок положите в стороне от места работ, не отсоединяя от него шланги.

36. Снимите ручейковый ремень, см. соответствующую главу.

37. Вывинтите три болта креплення кронштейна генератора и снимите кронштейн вместе с натяжителем ремня.

Дальнейшая процедура снятия генератора такая же, как и у автомобилей с бензиновым двигателем объемом 1,4 литра.

Установка

38. Выбейте наружу две резьбовых втулки на тыльной стороне генератора примерно на 4 мм.

Установка генератора выполняется в последовательности, обратной снятию.

Моменты затяжки резьбовых соединений болты крепления:

• генератора — 23 Нм
• болты крепления кронштейна натяжителя ручейкового ремня — 23 Нм
• гайка клеммы В+ — 15 Нм

Автомобили с бензиновым двигателем TFSI объемом 2,0 литра АХХ

Снятие

39. Отсоедините аккумулятор.

40. Вывинтите два болта крепления воздухозаборника.

41. Отсоедините закрепленный на воздухозаборнике штекер расходомера массы впускаемого воздуха.

42. Разожмите с помощью специальных клещей, например, HAZET 798-5, хомут крепления шланга на воздухозаборнике и отсоедините шланг.

43. Снимите верхнюю защитную крышку с двигателя.

44. Отсоедините трубопровод воздуха наддува, сняв отверткой стопорную скобу и разъединив зажим. На противоположном конце трубопровода разожмите специальными клещами, например, HAZET 798-5, хомут крепления и отсоедините шланг.

45. Вывинтит болты крепления и извлеките трубопровод воздуха наддува из моторного отсека.

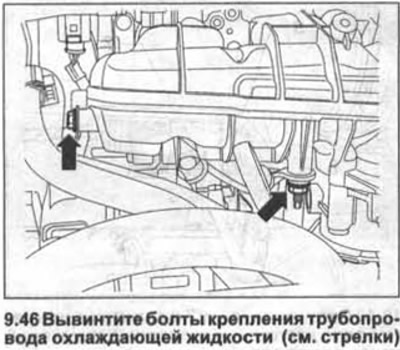

46. Вывинтите болты крепления трубопровода охлаждающей жидкости (см. стрелки на иллюстрации). Трубопровод можно не снимать.

47. Извлеките бачок с активированным углем (адсорбер), высвободив его из крепления и подав вверх (см. стрелки на иллюстрации 9.13).

Дальнейшая процедура снятия генератора такая же, как и у автомобилей с бензиновым двигателем FSI объемом 2,0 литра.

Установка

48. Выбейте наружу две резьбовых втулки на тыльной стороне генератора примерно на 4 мм.

Установка генератора выполняется в последовательности, обратной снятию.

Моменты затяжки резьбовых соединений:

• болты крепления генератора — 23 Нм
• гайка клеммы В+ — 15 Нм

Автомобили с дизельным двигателем объемом 1,9 литра

Снятие

49. Отсоедините аккумулятор.

50. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.

51. Снимите шумопоглощающую прокладку над двигателем.

52. Отсоедините трубопровод 3 воздуха наддува, сняв отверткой стопорную скобу 1 и разъединив зажим (см. иллюстрацию).

53. Отсоедините пластмассовые шланги 2, разжав специальными клещами, например, HAZET 798-5, хомут крепления (см. иллюстрацию 9.52).

54. Извлеките трубопровод 3 воздуха наддува из моторного отсека (см. иллюстрацию 9.52).

55. Отсоедините шланг низкого давления 4 (см. иллюстрацию 9.52).

56. Отсоедините штекер 5 (см. иллюстрацию 9.52).

57. Вывинтите два верхних болта (см. стрелки на иллюстрации 9.52), которыми крепится трубопровод 6 воздуха наддува.

58. Снимите брызговик двигателя, см. соответствующую главу.

59. Вывинтите нижний болт крепления трубопровода воздуха наддува, отсоедините его нижний конец и извлеките трубопровод 6 из моторного отсека, подав его вверх (см. иллюстрацию 9.52).

60. Высвободите из крепления топливный фильтр и, не отсоединяя от него шланги, положите в стороне от места работ, см. также соответствующую главу.

Дальнейшая процедура снятия генератора такая же, как и у автомобилей с бензиновым двигателем объемом 1,4 литра.

Установка

61. Выбейте наружу две резьбовых втулки на тыльной стороне генератора примерно на 4 мм.

Установка генератора выполняется в последовательности, обратной снятию.

Моменты затяжки резьбовых соединений болты крепления:

• генератора — 20 Нм
• гайка клеммы В+ — 15 Нм

Автомобили с дизельным двигателем объемом 2,0 литра

Снятие

62. Отсоедините аккумулятор.

63. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.

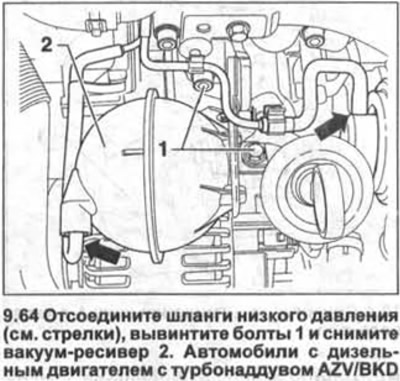

64. Автомобили с дизельным двигателем с турбонаддувом AZV/BKD. Отсоедините шланги низкого давления (см. стрелки на иллюстрации), вывинтите болты 1 и снимите вакуум-ресивер 2.

65. Высвободите из крепления топливный фильтр и, не отсоединяя от него шланги, положите в стороне от места работ, см. также соответствующую главу.

Дальнейшая процедура снятия генератора такая же, как и у автомобилей с бензиновым двигателем объемом 1,4 литра.

Установка

66. Выбейте наружу две резьбовых втулки на тыльной стороне генератора примерно на 4 мм.

Установка генератора выполняется в последовательности, обратной снятию.

Моменты затяжки резьбовых соединений болты крепления:

• генератора — 20 Нм
• гайка клеммы В+ — 15 Нм
