Хендай Туссан. Основные неисправности генератора

При проверке генератора, а также при эксплуатации автомобиля необходимо соблюдать ряд простых правил, чтобы не вывести генератор из строя:

– не допускать работу генератора с отключенной аккумуляторной батареей;
– не проверять работу генератора на «искру», так как при этом через диоды протекает значительный ток, и они выходят из строя;
– не проверять диоды напряжением более 12 В или мегомметром;
– при проведении электросварочных работ отключать все провода от генератора и от аккумуляторной батареи;
– проверять узлы и цепи электрооборудования и устранять неисправности при неработающем двигателе и отключенной аккумуляторной батарее.

Причина неисправности

Способ устранения

Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем

Слабое натяжение ремня привода генератора

Отрегулируйте натяжение ремня

Повреждение регулятора напряжения

3амените регулятор напряжения

Ослабло крепление проводов на генераторе

или аккумуляторной батарее,

окислились клеммы аккумуляторной батареи,

обрыв электропроводов

Затяните клеммы, зачистите клеммы аккумуляторной батареи,

замените поврежденные провода

Износ или зависание щеток генератора

3амените щеткодержатель в сборе с щетками

или восстановите подвижность щеток в держателе

Повреждение обмотки возбуждения

Проверьте пайку выводов обмотки возбуждения к контактным кольцам

и при необходимости восстановите ее

или замените обмотку возбуждения

Пробит один из дисков выпрямительного блока.
Неисправна аккумуляторная батарея

Замените выпрямительный блок.
Замените аккумуляторную батарею

Повышенный износ щеток и контактных колец

Повышенное биение контактных колец

Протрите и прошлифуйте контактные кольца

Замасливание контактных колец

Устраните причину замасливания

и протрите бензином контактные кольца

Изменение упругости пружин щеток

3амените щеткодержатель

Перезарядка аккумуляторной батареи

Неисправен регулятор напряжения

Замените регулятор напряжения

Неисправна аккумуляторная батарея

Замените аккумуляторную батарею

Повышенный шум при работе генератора

Выход из строя подшипников генератора

Задевание ротора полюса статора

Износ посадочного места под подшипник в крышке генератора

3амените дефектные подшипники

Замените крышку генератора

Неисправности генератора — признаки, диагностика, причины, проверка

Распространенные неисправности генератора:

износ или повреждение шкива;
износ токосъемных щеток;
износ коллектора (токосъемных колец);
повреждение регулятора напряжения;
замыкание витков статорной обмотки;
износ или разрушение подшипника;
повреждение выпрямителя (диодного моста);
повреждение проводов зарядной цепи.
Распространенные неисправности аккумуляторной батареи:
короткое замыкание электродов/пластин батареи;
механическое или химическое повреждение пластин аккумулятора;
нарушение герметичности банок аккумуляторов — трещины корпуса аккумулятора в результате ударов или неправильной установки;
химическое окисление выводных клемм аккумулятора. Основными причинами указанных неисправностей являются:
грубые нарушения правил эксплуатации;
истечение срока службы изделия;
различные производственные дефекты.
Безусловно, конструкция генератора сложнее аккумуляторной батареи. Вполне резонно, что и неисправностей генератора в разы больше, и диагностика их значительно сложнее.

Автомобилисту очень полезно знать основные причины неисправностей генератора, способы их устранения, а также профилактические меры по предотвращению поломок.

Все генераторы подразделяются на генераторы переменного и постоянного тока. Современный легковой транспорт оснащается генераторами переменного тока с встроенным диодным мостом (выпрямителем). Последний необходим для преобразования тока в постоянный, на котором работают электропотребители автомобиля. Выпрямитель, как правило, находится в крышке или корпусе генератора и представляет с последним одно целое.

строение генератора. Генератор в деталях

Все электроприборы автомобиля рассчитаны на строго определенный диапазон рабочих токов по напряжению. Как правило, рабочие напряжения — в диапазоне 13,8–14,7 В. Ввиду того, что генератор «привязан» ремнем к коленчатому валу двигателя, от разных оборотов и скорости движения автомобиля, он будет работать по-разному. Именно для сглаживания и регулирования выдаваемого тока предназначен реле-регулятор напряжения, играющего роль стабилизатора и предотвращающего как скачки, так и провалы рабочего напряжения. Современные генераторы снабжены встроенными интегральными регуляторами напряжения, в просторечье именуемые «шоколадкой» или «таблеткой».

Уже понятно, что любой генератор это достаточно сложный агрегат, чрезвычайно важный для любого автомобиля.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Основные неисправности генератора

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
Разрядка или перезаряд (выкипание) аккумуляторной батареи.
Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
Посторонние звуки (вой, писк) исходящие от генератора.
Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Источник

Генератор — проверка

Проверка тока отдачи генератора проводится с целью определения соответствия тока отдачи генератора номинальному значению.

Подготовка к проверке тока отдачи генератора

1. Перед проверкой выполнить следующие операции и, при необходимости, устранить неисправности:

a) Проверить исправность установленной на автомобиле аккумуляторной батареи и уровень ее зарядки.

Примечание. При проверке тока отдачи генератора аккумуляторная батарея должна быть частично разряжена. При полностью заряженной батарее результат проверки будет неточным из-за недостаточной нагрузки генератора.

b) Проверить натяжение ремня привода генератора.

2. Установить ключ зажигания в положение «OFF» (выключено).

3. Отсоединить провод от отрицательного «-» вывода аккумуляторной батареи.

4. Отсоединить провод от вывода «В» генератора.

5. Присоединить амперметр постоянного тока (с пределом измерений 0-100 А), последовательно к выводу «В» и отсоединенному выходному проводу генератора. Отрицательный провод («-») амперметра присоединить к отсоединенному выходному проводу.

Примечание. В связи с большой силой тока необходимо надежно затянуть оба соединения. Не использовать зажимы типа «крокодил».

6. Присоединить вольтметр (с пределом измерений 0-20 В) к выводу «В» и «массе» («-»): плюсовой провод («+») вольтметра — к выводу «В» генератора, а минусовой провод («-») — надежно к «массе».

7. Присоединить тахометр для контроля оборотов двигателя, присоединить минусовой провод батареи.

8. Оставить капот открытым.

Проверка тока отдачи генератора

1. Убедиться, что вольтметр показывает напряжение аккумуляторной батареи. Если вольтметр показывает 0 В, то возможными причинами являются обрыв проводов между выводом «В» генератора и минусовым выводом («-») батареи, перегорание плавкого предохранителя или плохое соединение с «массой» («-»).

2. Запустить двигатель и включить фары.

3. Включить дальний свет фар и вентилятор отопителя на самой большой скорости, резко увеличить частоту вращения коленчатого вала до 2500 об/мин и считать по амперметру максимальную величину тока отдачи генератора.

Примечание. После пуска двигателя величина зарядного тока быстро уменьшается. Поэтому для получения истинной максимальной величины тока указанные выше операции следует производить, затрачивая как можно меньше времени.

Результат

1. Показание амперметра должно превышать предельное значение тока. Если оно ниже при исправном выходном проводе генератора, снять генератор с автомобиля и проверить его. Предельное значение тока (генератор 90 А) 63 Амин.

Примечание:

1. Номинальное значение тока отдачи указано на табличке, закрепленной на кожухе генератора.
2. Величина тока отдачи меняется в зависимости от тока нагрузки и температуры генератора. Поэтому текущее значение тока отдачи может отличаться от номинального. В этом случае включить фары, чтобы разрядить аккумуляторную батарею, или же подключить фары другого автомобиля, чтобы увеличить ток нагрузки генератора.

2. По окончании проверки тока отдачи снизить обороты двигателя до холостого хода и выключить зажигание.

3. Отсоединить провод от минусового вывода аккумуляторной батареи.

4. Отсоединить амперметр, вольтметр и контрольный тахометр.

5. Присоединить выходной провод к выводу «В» генератора.

6. Присоединить провод к минусовому выводу аккумуляторной батареи.

Целью проверки регулируемого напряжения является проверка работоспособности электронного регулятора напряжения.

Подготовка к проверке регулируемого напряжения

1. Перед проверкой выполнить следующие операции и, при необходимости, устранить неисправности:

a) Проверить исправность установленной на автомобиле аккумуляторной батареи.

b) Проверить натяжение ремня привода генератора.

2. Установить ключ зажигания в положение «OFF» (выключено).

3. Отсоединить провод от минусового провода аккумуляторной батареи.

4. Присоединить цифровой вольтметр к выводу «S(L)» генератора и к «массе» (плюсовой провод («+») вольтметра — к выводу «S(L)« генератора, а минусовой провод вольтметра («-») — к минусовом выводу («-») аккумуляторной батареи).

5. Отсоединить выходной провод генератора от вывода «В».

6. Присоединить амперметр постоянного тока (с пределом измерений 0- 100 А) последовательно к выводу «В» и к отсоединенному выходному проводу генератора. Минусовой проход («-») амперметра присоединить к отсоединенному выходному проводу.

7. Присоединить тахометр для контроля оборотов двигателя и присоединить минусовой провод к батарее.

Проверка регулируемого напряжения

1. Включить зажигание и убедиться, что вольтметр показывает напряжение аккумуляторной батареи.

Если вольтметр показывает 0 В, то причиной является разрыв цепи между выводом «S(L)» генератора и плюсовым выводом («+») батареи или перегорание плавкой вставки.

2. Запустить двигатель, выключить фары и все потребители электроэнергии.

3. Увеличить частоту вращения коленчатого вала примерно до 2500 об/мин и считать показание вольтметра при уменьшении тока отдачи генератора до 10 А или менее.

Результат

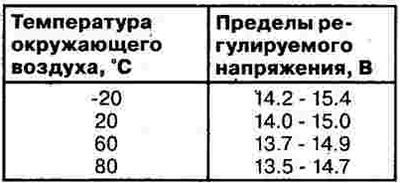

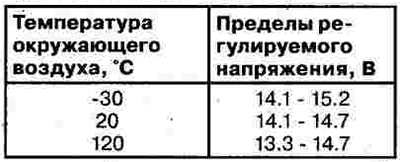

1. Если показания вольтметра соответствуют величинам, указанным в приведенной ниже таблице «Пределы регулируемого напряжения», регулятор напряжения работоспособен.

Если показания вольтметра отличаются от нормы, регулятор напряжения неисправен.

2. По окончании проверки, уменьшить обороты двигателя до холостого хода и выключить зажигание.

3. Отсоединить отрицательный провод аккумуляторной батареи.

4. Отсоединить вольтметр, амперметр и контрольный тахометр.

5. Присоединить выходной провод к выводу «В» генератора.

6. Присоединить минусовой провод к выводу аккумуляторной батареи.

Источник

Замена и ремонт генератора Хендай Туссан в СПб

Выездной ремонт генератора Хендай Туссан поколений III, II, I – самый быстрый способ вернуть автомобиль в исправное состояние, особенно, если вы находитесь в Санкт-Петербурге проездом, спешите выехать в нерабочее время и не можете ждать открытия автосервисов. Квалифицированный автоэлектрик службы техпомощи Pit-Stop24 может приехать на место круглосуточно, доставить необходимые комплектующие, выполнить ремонт по возможности сразу либо отвезти электрогенератор в нашу мастерскую.

Диагностика генератора Hyundai Tucson выполняется на месте, при сложных работах – в условиях мастерской на специальном стенде.

Варианты ремонта электрогенераторов Хендай

В нашей мастерской

Вы приезжаете на машине или привозите ее на эвакуаторе в любое удобное для себя время, мы снимаем, ремонтируем и устанавливаем генератор в мастерской.

С выездом мастера

Первичные проверка и дефектовка на месте, затем доставка генератора в мастерскую и после ремонта мастер возвращается, устанавливает генератор и проверяет работу.

Вы можете выбрать любой удобный для себя вариант: если Хендай Туссан может самостоятельно передвигаться (проблемы с недозарядом, либо установлен свежезаряженный аккумулятор, которого хватит на дорогу), выгоднее будет обратиться за ремонтом автогенератора в мастерскую. В противном случае удобнее вызвать нашего мастера на стоянку или в гараж, где стоит машина, чтобы не вызывать эвакуатор.

Ремонт генераторов Hyundai Tucson поколений:

Hyundai Tucson III

Hyundai Tucson II

Hyundai Tucson I

Стоимость услуг

Снятие, установка генератора с авто	от 1200 ₽
Замена коллекторных колец	от 400 ₽
Ремонт или замена ротора	от 1000 ₽
Стоимость выезда в черте КАД	500 ₽
Выезд за КАД	+40 ₽/км
Замена подшипников	от 400 ₽
Замена реле-регулятора	от 900 ₽
Замена щеток	400-700 ₽
Замена или перемотка обмотки	от 1400 ₽

Характерные симптомы при поломке генератора Хендай Туссан

Типичные признаки, указывающие на необходимость ремонта агрегата или его замены:

Очевидные повреждения: трещины крышек, кронштейнов крепления, люфт приводного шкива или его биение при вращении
«Плавающие» неисправности (кратковременное моргание контрольной лампы при работе двигателя, не имеющее четкой системы)
Отсутствие зарядки только на низких или на всех оборотах
Явный перегрев генератора (запах гари, потемнение статорных обмоток)
Повышенный уровень механических шумов, меняющихся пропорционально оборотам двигателя и нагрузке на агрегат: износ подшипников, щеточного узла, механическое повреждение ротора

Ремонт генератора автомобиля Хендай Туссан III, II, I нетруден на месте при типичных неисправностях и наличии подлежащих замене запчастей. Мастер проведет первичную диагностику, снимет генератор, заменит продефектованные детали, установит агрегат обратно и проверит его в работе.

В случае серьезных повреждений, когда сумма работ и подлежащих замене запчастей сопоставима с установкой нового или контрактного электрогенератора Hyundai Tucson, целесообразнее замена узла в сборе.
